Небольшой стайлинг задней эмблемы W фотоотчетик

[PAMA]

хотел заморочится с подсветкой эмблемы на крышке багажника, но в итоге после снятия и разборки решил что не стоит
в итоге покрасил торцы эмблемы, не всю ее
сам процесс разборки опишу, может кому пригодится у кого не открывает снаружи багажник

итак, для начала необходимо снять обшивку с крышки багажника - черыте самореза в местах углублений и 10 защелок по кругу

[PAMA]

эмблема на трех винтах, откручиваем их и отключаем разъем концевика

[PAMA]

винимаем ее из отверстия

[PAMA]

поскольку машину оставляю во дворе отверстие в багажнике пришлось временно заделывать, иначе могут открыть багажник и поживиться))

[PAMA]

пока так

[PAMA]

дома ее отмываем, рассматриваем и думаем что можно с ней сделать

[PAMA]

сбоку есть штифт, если его вынуть то можно разобрать механизм

[PAMA]

вот так выглядит разобранный механизм
внутри есть эксцентрик, на трубке и на оси, сидит он честно говоря не очень, так-что у кого не открывается багажник с эмблемы при разблокированных дверях, рекомендую снять обшивку с крышки, снять разъем и замкунть его проволочкой, если замок будет срабатывать значит проблема однозначно либо в нормальном положении этого эксцентрика, либо в самом концевике (может пружинка на нем прогнуться и не нажимать кнопку)

[PAMA]

короче разобрал, подумал и как-то лень стало мудрить подсветку - муторно слишком

[PAMA]

далее для тек у кого с замком все в поряде:
для махинаций с эмблемой (без самого ее основания) весь механизм снимать не требуется, это видно из картинки

[PAMA]

[PAMA]

короче достаточно просто поддеть эмблему отверткой и снять ее

[PAMA]

далее убираем пивас в сторону и достаем чем красить (я достал у жены в ванной )
обклеил лицевую часть скотчем чтобы не оттирать потом

[PAMA]

покрасил на два слоя и просушил пару часиков

[PAMA]

убираем скотч и все что протекло под него, а до этого пока сохнет собираем все обратно

[PAMA]

на машину поставил, но фоткать не стал, грязная она сейчас, а так выглядит очень прикольно
завтра может на мойке буду тогда сфоткаю конечный результат, на сегодня это все

[Олег ator]

PAMA
Вот оно как )))! а я всё таки сделал подсветку ! разборку сделал так же, только ничего не красил ), а просверлил корпус сзади и вставил туда светодиод красного цвета(один пока), один купил яркий потому что не знал сразу конструкцию замка под эмблемой (там внутри перегородки стоят) и подключил его к габаритам! теперь когда габариты включаю вокруг эмблемы красный полукруг )! как второй диод в низ поставлю будет светится круг !

[PAMA]

Олег ator
я себе хотел немного не так, а чтобы светилось именно та часть котороая у меня сейчас покрашена по кругу как-то не думал
фотки выложи как у тебя светит, может сниму и переделаю у себя

[Олег ator]

PAMA
а как эти места можно было подсветить ??? даже не представляю. я пробовал вчера сфоткать , но вспышка (вечер же ! ) всё засвечивает и плюс свет от задних габаритов мешает. как второй поставлю диод, попробую габариты закрыть чем то и вспышку отключить, сфоткать и выложить! но визуально смотрится неплохо! необычно точно )))! теперь вот думаю по такому же принципу подсветить ручки открывания дверей в салоне ( а то некоторые ищут ). питание можно думаю взять от подсветки кнопок стеклоподьёмника!

[PAMA]

а как эти места можно было подсветить ??? даже не представляю.

вырезать под ними и подложить светопроводящий материал, а изнутри диоды, по принципу как все кнопки в машине сделаны
работы много, но сделать реально!

[PAMA]

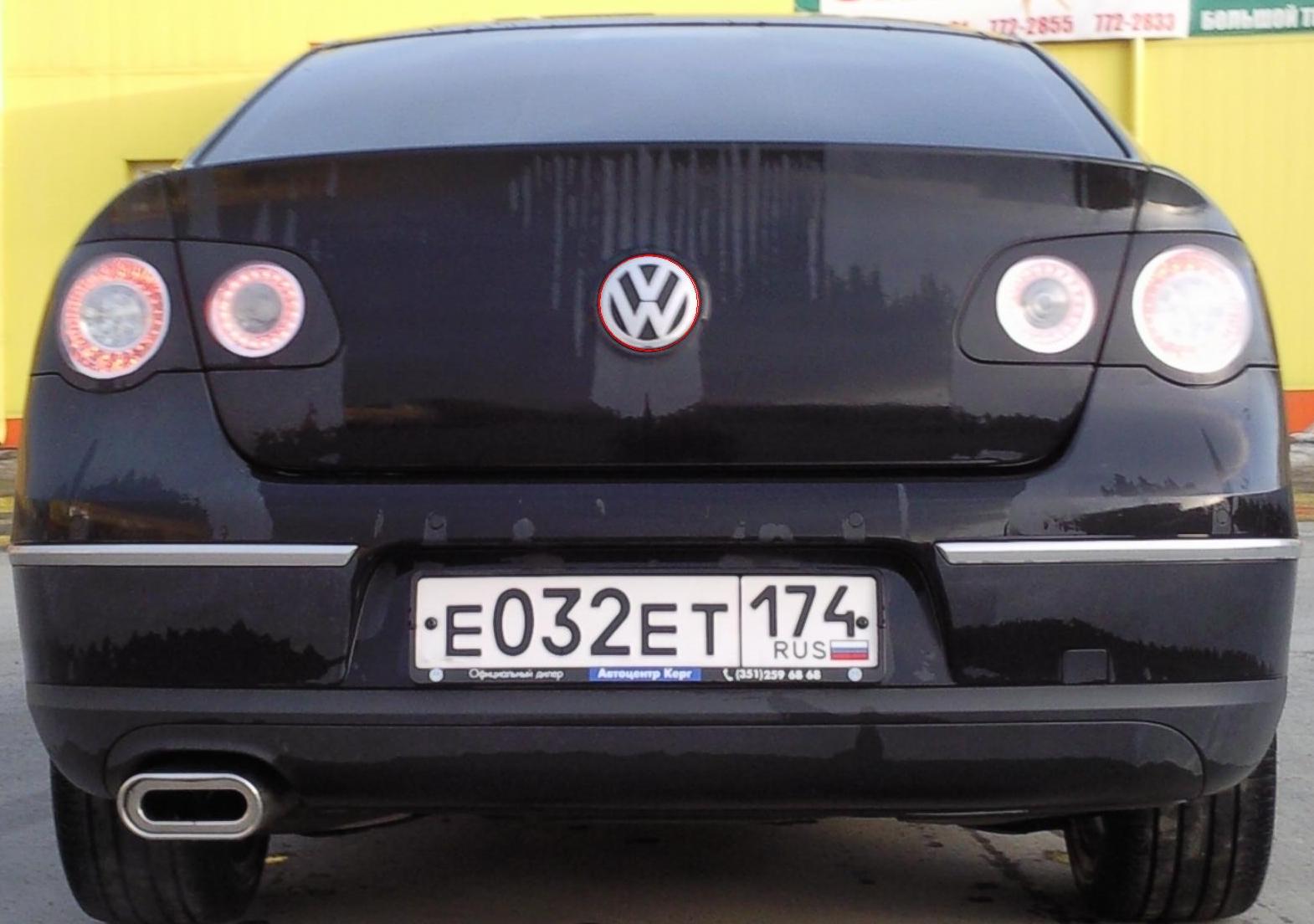

я думаю что у тебя в результате вид будет примерно такой:

(картинка кликабельна)

[Alfabroker]

а я себе заказал с подсветкой перед+зад..скоро придут уже

[PAMA]

Alfabroker
есть фотки того что заказал? и где заказывал?

[Олег ator]

PAMA
совершенно верно )! так и будет !

[Олег ator]

Alfabroker
перед и зад ? интересно интересно )! про зад ))) мы тут вроде поняли (хотя может кто то ещё чего придумал), а вот перёд ! я решётку снимал, когда в низ сетку ставил, посмотрел посмотрел и особо ничего не придумал с передним знаком! ну разве что брать тонкие диоды, сверлить знак и их туда установить, сопротивлением убрать яркость свечения и будет передний знак светится )!
