Исполнительный электродвигатель

[r3001]

Всем привет! как до него добраться?
обнаружено
1 неисправность:
01274 - Исполнительный электродвигатель заслонки воздухозаборника-V71

[apoh]

Скачай ELSA, там все есть)

Исполнительный электродвигатель заслонки воздухозаборника -V71- снимается без затруднений только в положении „подачи приточного воздуха“ и должен устанавливаться также только в этом положении.

Снятие
– При включённом зажигании выбрать на панели управления и индикации климатической установки, Climatronic -E87- режим „оттаивание“ (в этом режиме потенциометр всегда устанавливается в положение „подачи приточного воздуха“) и подождать, пока потенциометр займёт крайнее положение „подачи приточного воздуха“.
– Выключить зажигание.
– Снять перчаточный ящик.
– Разблокировать фиксаторы -D- и -Е- кронштейна -A- во впускном канале и снять кронштейн -A-.

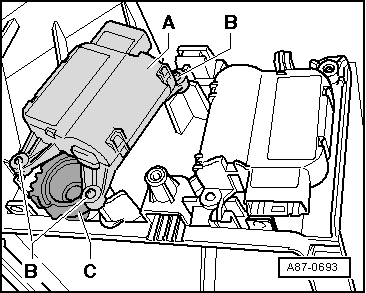

Картинка раз


(1 картинка)
– Снять Исполнительный электродвигатель заслонки рециркуляции воздуха -V113- → Глава.
– Пометить разъём исполнительного электродвигателя заслонки рециркуляции воздуха -V113- (чтобы исключить ошибочное подсоединение к исполнительному электродвигателю заслонки воздухозаборника -V71-).
– Изъять исполнительный электродвигатель -A- из впускного канала.

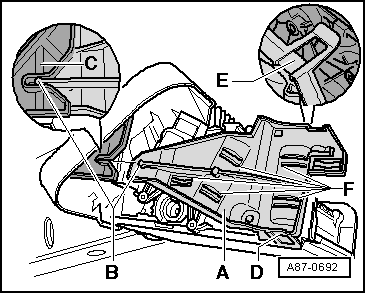

Картинка два


(2 картинка)

[Руслан82]

Также надо менять,а съём правильно расписан

[r3001]

Скачай ELSA, там все есть)

спасибо. эльзу качал, но чтото кривая какаято попалась. по теплу полазию)

[pashustic]

apoh
Начиная с 8 года .. точно не помню.. двигатель заслонки воздухазаборника \рециркуляции это одно целое Поэтому картинки в эльза представлены другие еще!! Каждое авто смотреть индивидуально!

[r3001]

apoh
Начиная с 8 года .. точно не помню.. двигатель заслонки воздухазаборника \рециркуляции это одно целое Поэтому картинки в эльза представлены другие еще!! Каждое авто смотреть индивидуально!

в любом случае нужно лезть через перч ящик под торпеду?

[pashustic]

в любом случае нужно лезть через перч ящик под торпеду?

Да

[r3001]

в любом случае нужно лезть через перч ящик под торпеду?

Да

а сам код ошибки 01274 говорит о чем-то конкретном?

[pashustic]

а сам код ошибки говорит о чем-то конкретном?

Там зачастую потенциометр положения нужно взглянуть..но для этого нужно двиган разобрать этот!

[r3001]

а сам код ошибки говорит о чем-то конкретном?

Там зачастую потенциометр положения нужно взглянуть..но для этого нужно двиган разобрать этот!

лана) буду лазить. шорох какой-то есть, типа что-то мешает когда зажигание включаю. мож гадость какая попала в заслонку....

[Дмитрий Липецк]

Кто нибудь заказывал из Китая? Внутри тоже самое? А то появились на Алиэкспресс...
