Светодиодный ЗХ, интересный вариант.

[demainst]

Предыстория.
Это не первая попытка поставить светодиоды в ЗХ. Относительно удачными были попытки установки диодных ламп 6 или 7,5W со стандартным цоколем.
Светят не хуже, комп не ругается. Недостаток один - вид в выключенном состоянии, особенно у седана, где лампа стоит под углом к плоскости фонаря.
Потом были приобретены светодиоды 10W. До готового варианта не дошло, так и не выбрал радиатор, да и внешний вид тоже не айс...
Такой вариант реализовал Вован77. можно посмотреть на Пассат-клубе.
Параллельно менял на диоды и освещение в квартире (недавно закончил, ни одной лампы не осталось, только диоды ).
В процессе поисков наткнулся на такие. Понравились, светят зачетно, "желтков" не видно. Но на 220V.

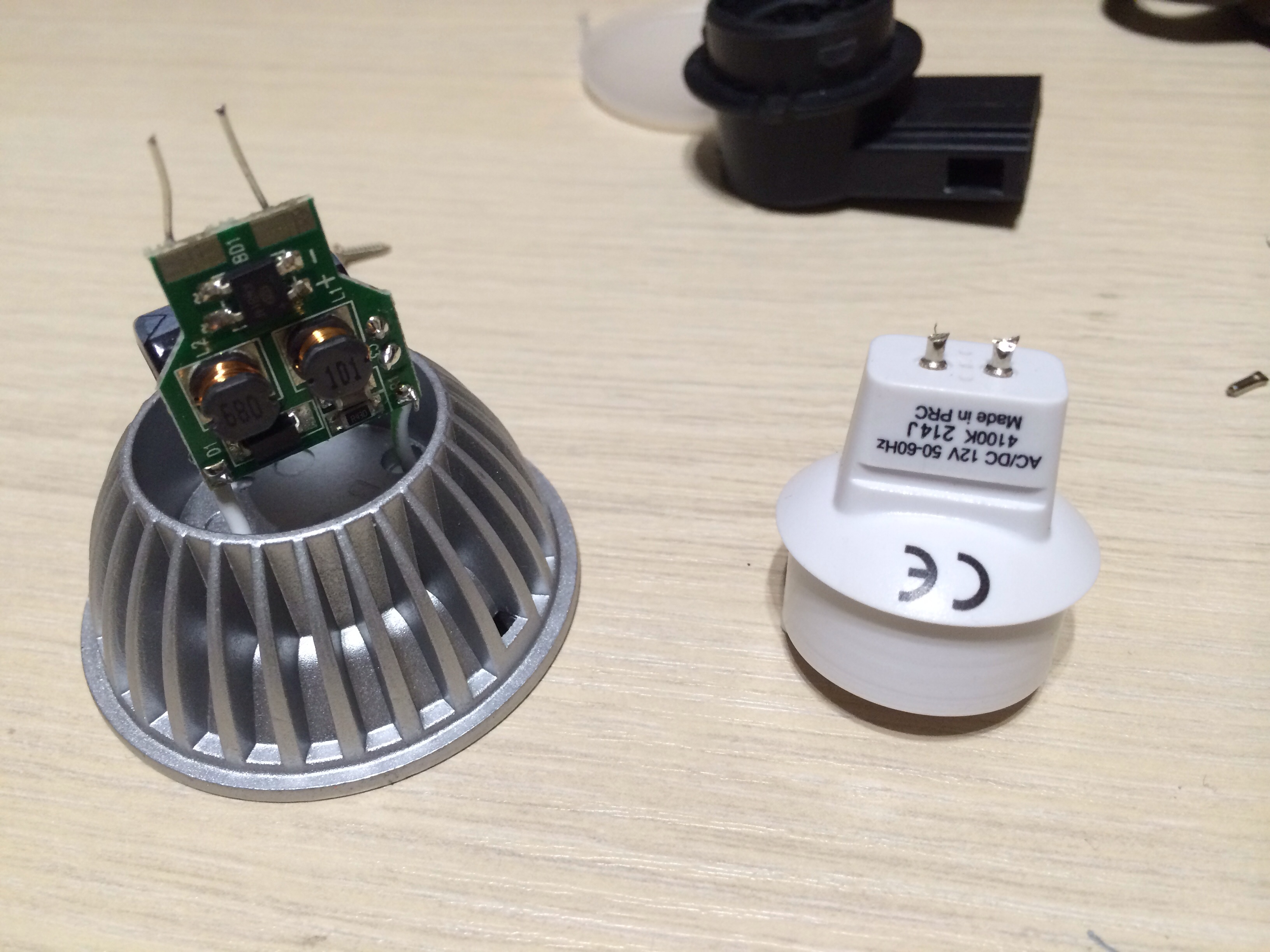

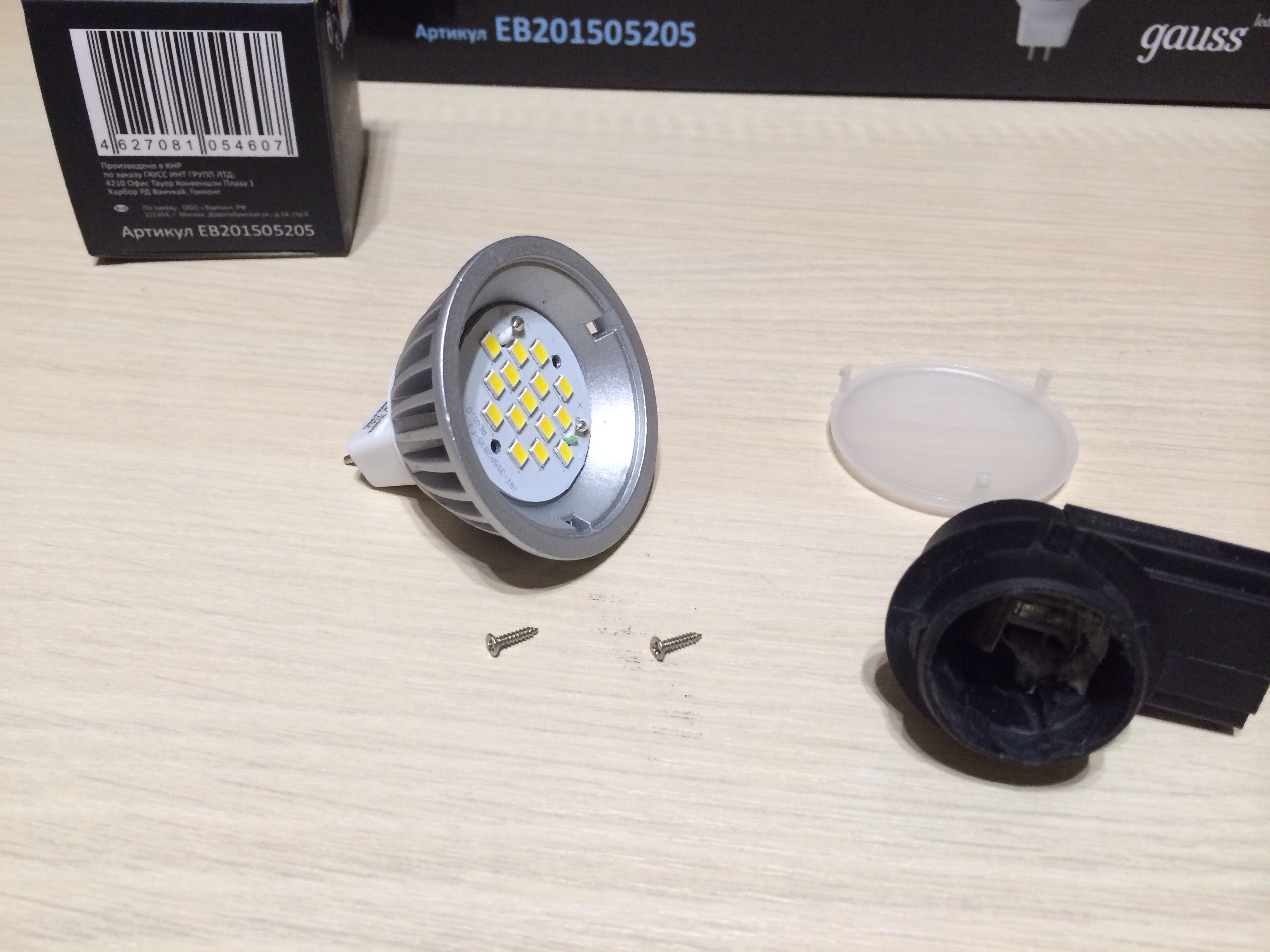

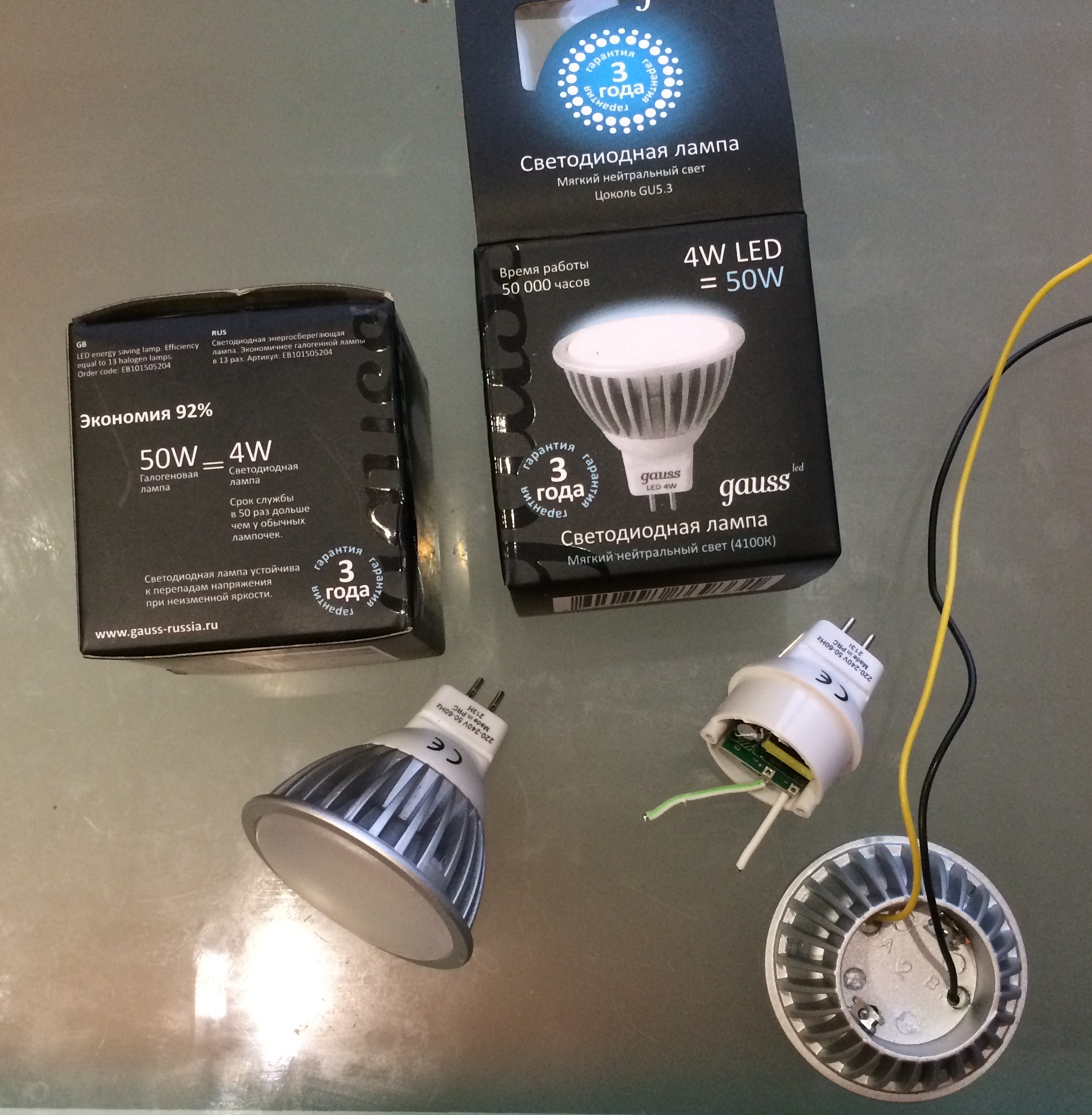

Тут выяснилось, что одна из купленных ламп неисправна. Попытался разобрать лампу - удачно. Стекло-светорассеиватель на трех защелках, плата на двух саморезах.

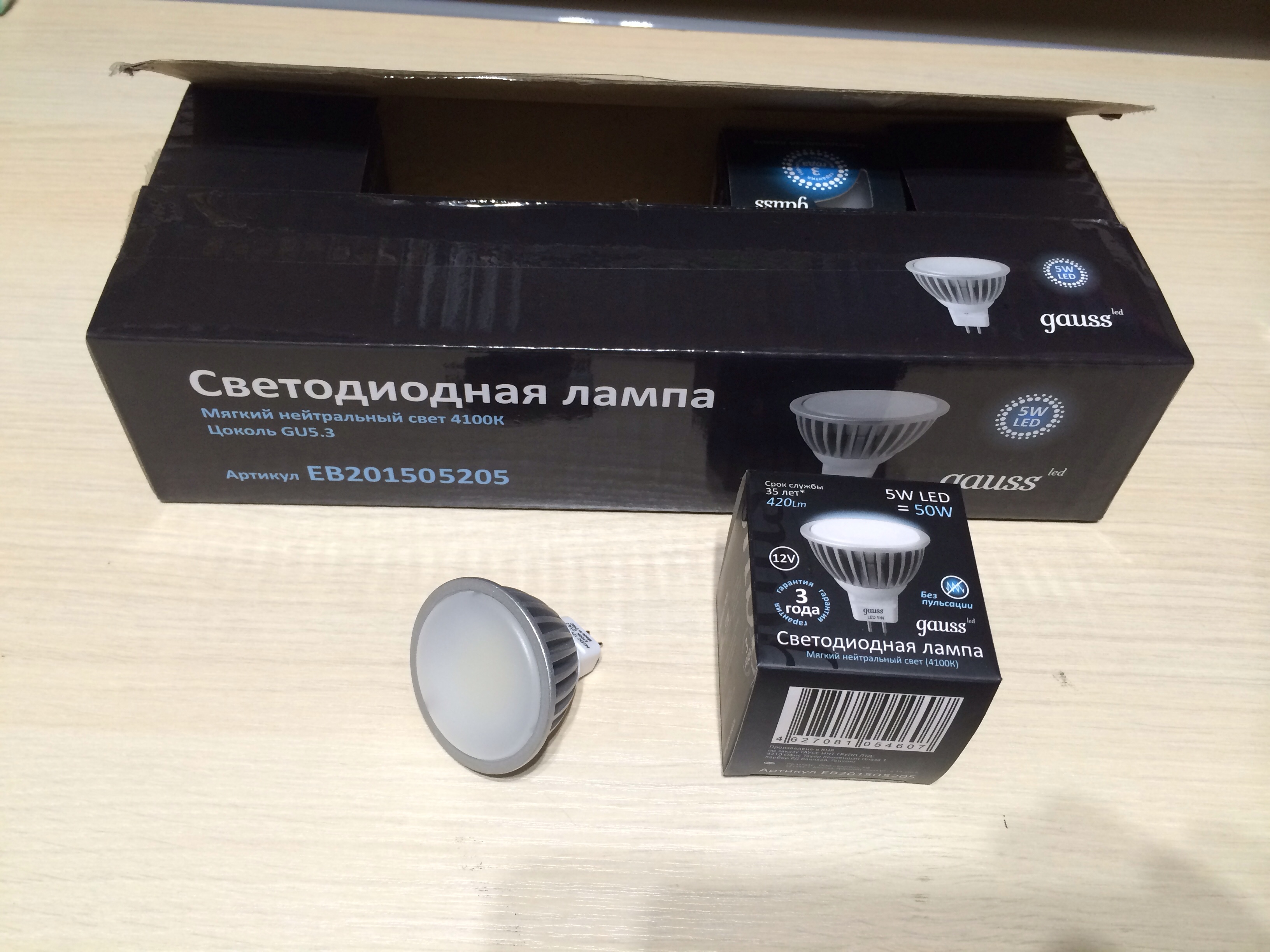

Так как такие лампы уже не найти, их сняли с производства, а новые, 5-тиватные таким образом уже не переделаешь, перешел на новые 12-тивольтовые лампы того-же производителя.

[demainst]

Ранее я уже пытался использовать 12-ти вольтовую лампу подобной конструкции, оказалось слишком длинной для седана. А тут "хвостик" лишний, корпус-радиатор неглубокий - отлично!

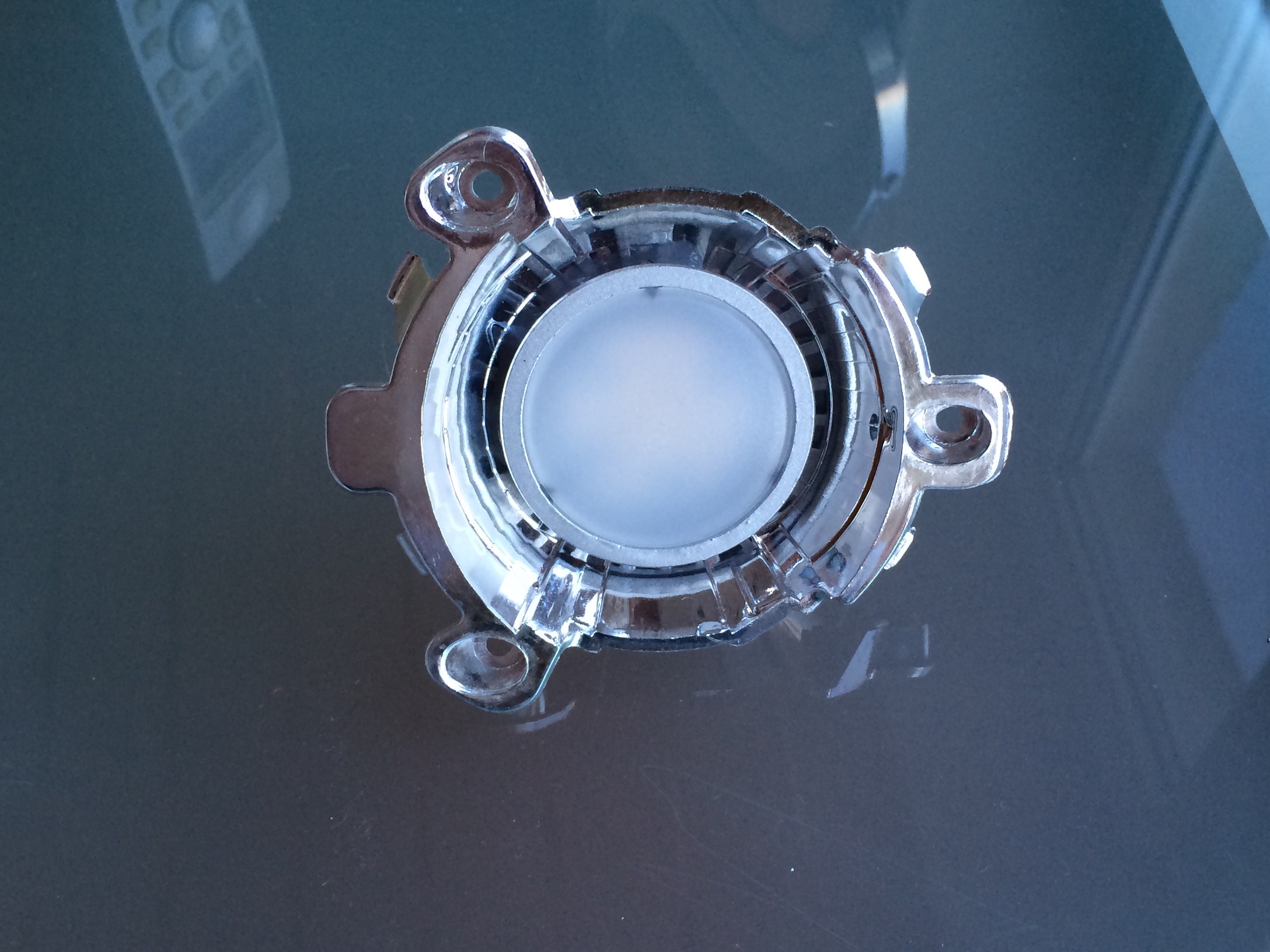

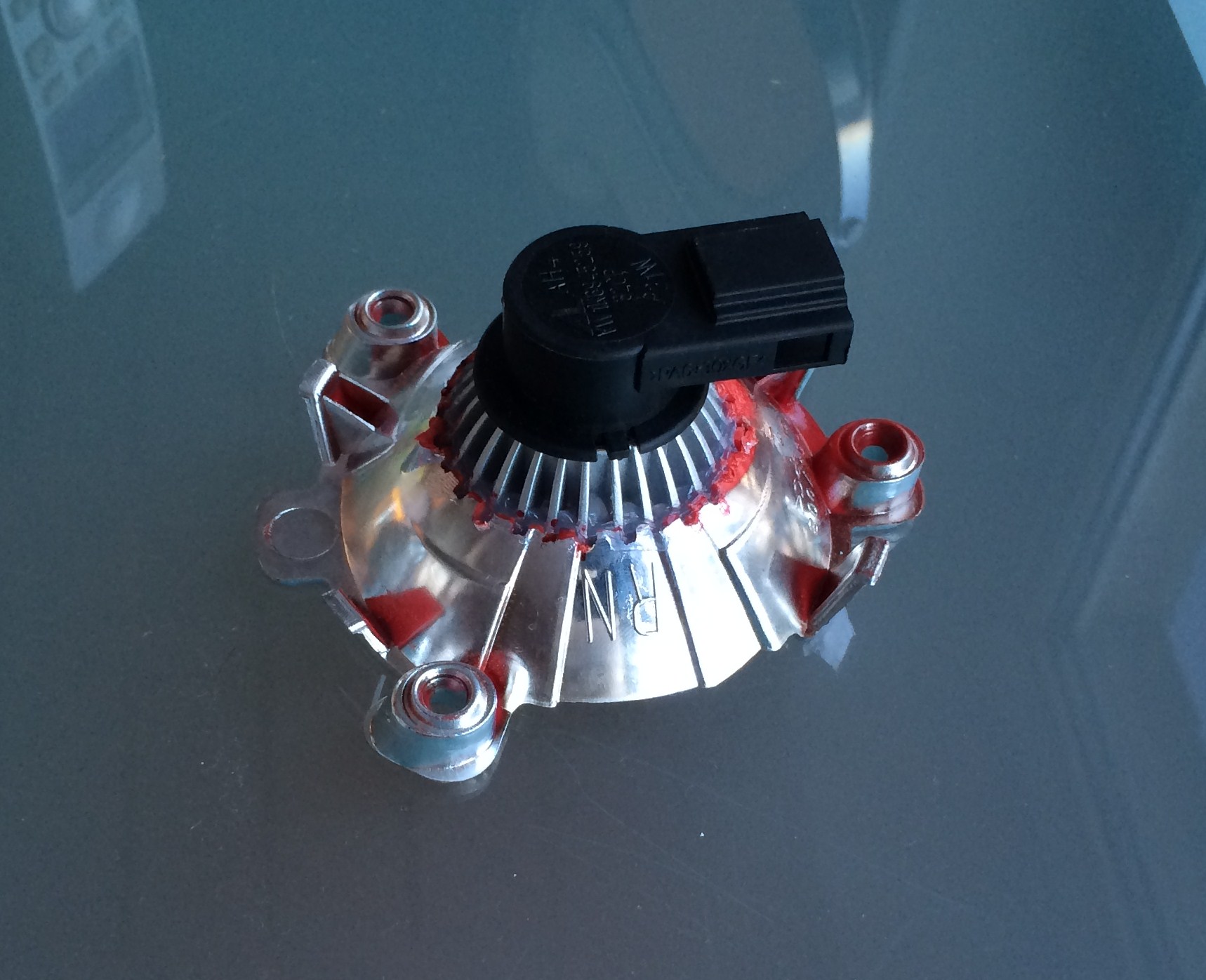

Далее подрезал штатный отражатель фонаря седана, патрон штатной лампы прийдется основательно выпотрошить, чтобы влезла плата, я использовал фрезу. Но можно и не мучаться , а вынести плату наружу, врезав в проводку.

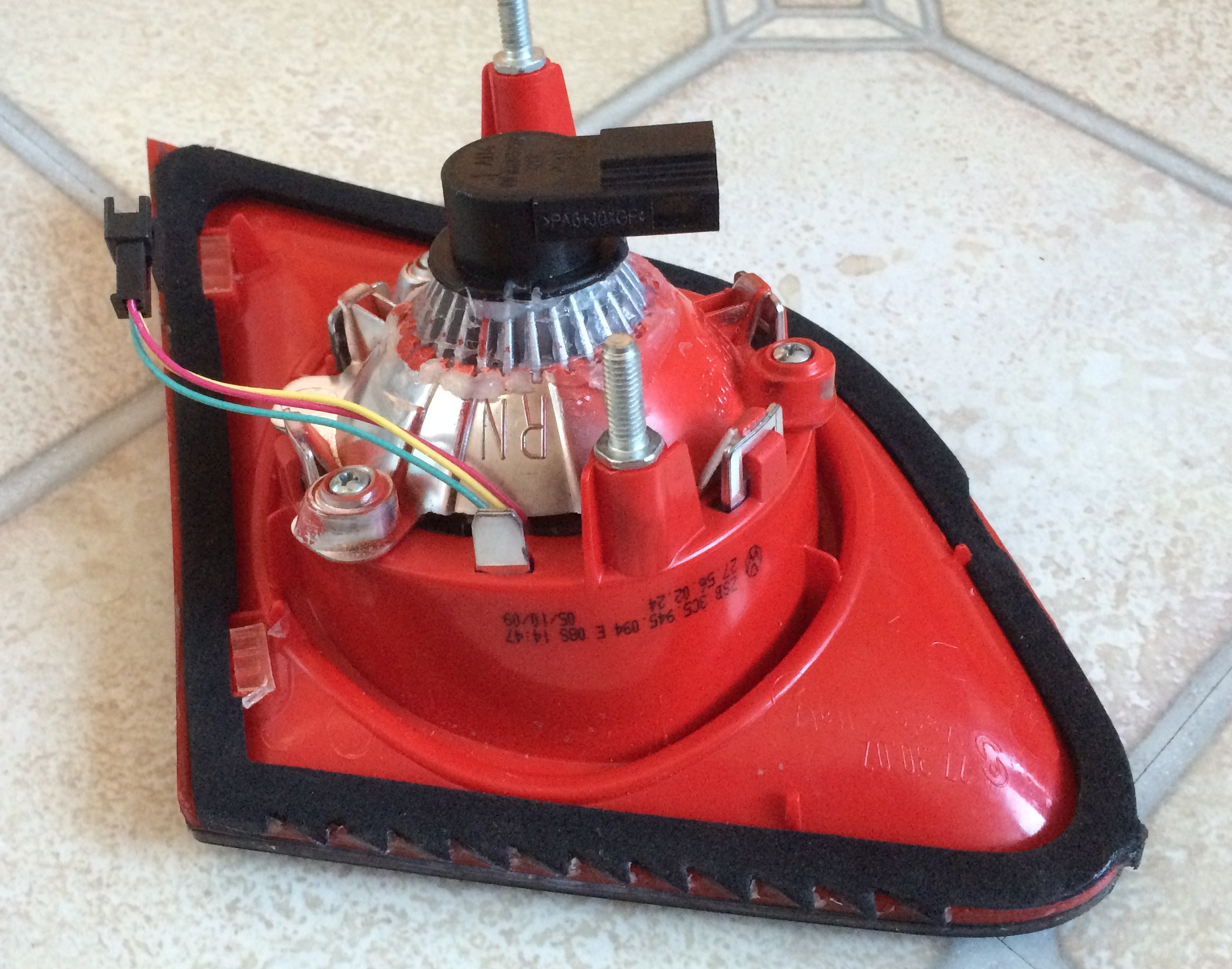

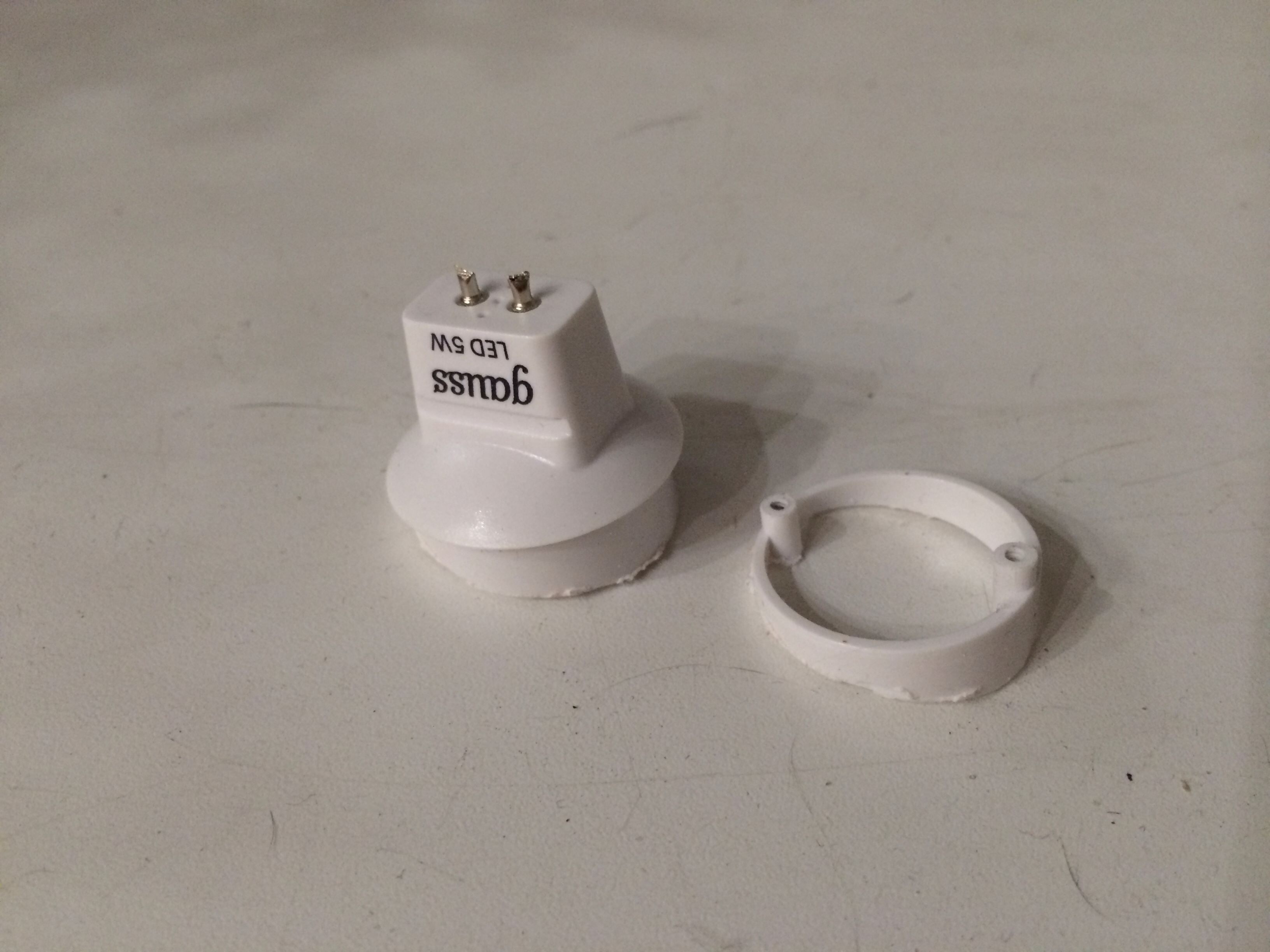

От штатного "хвостика" отрезаем кольцо, в него вкрутим обратно саморезы прижимающие плату к радиатору. Под углом режем чтобы придать нужный наклон патрону, иначе собранный фонарь не поместится в крышке багажника.

[demainst]

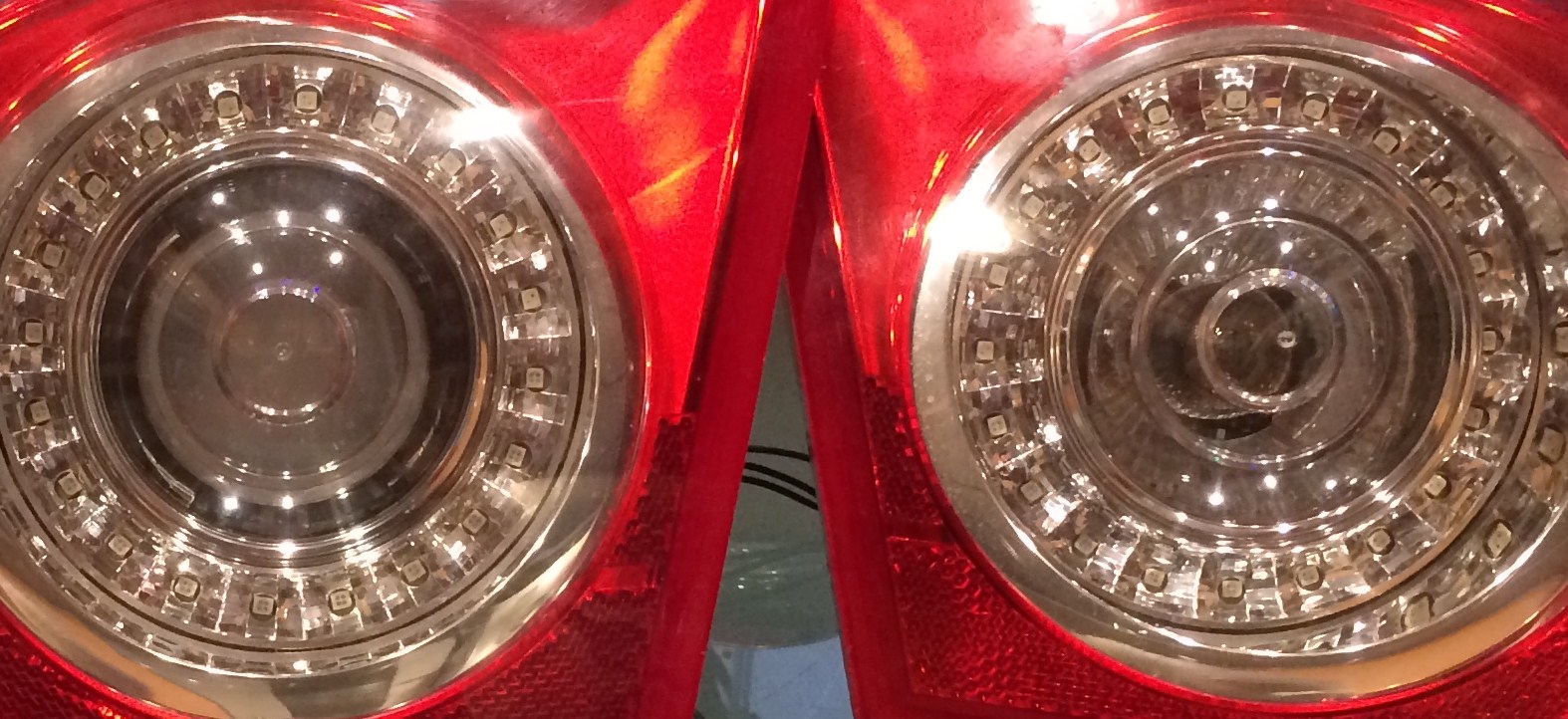

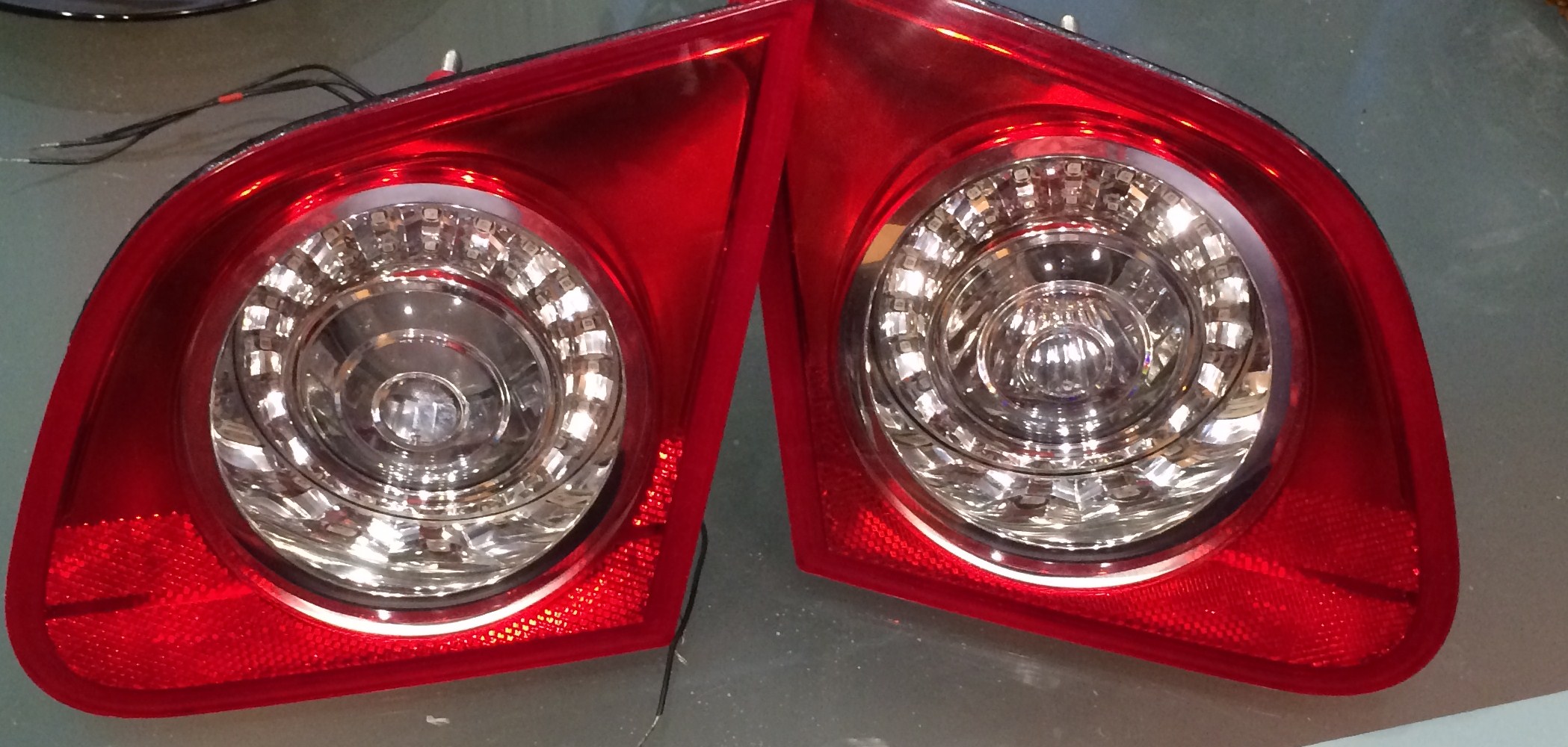

Склеил. Результат понравился. Сравните - справа фонарь с обычной лампой.

[demainst]

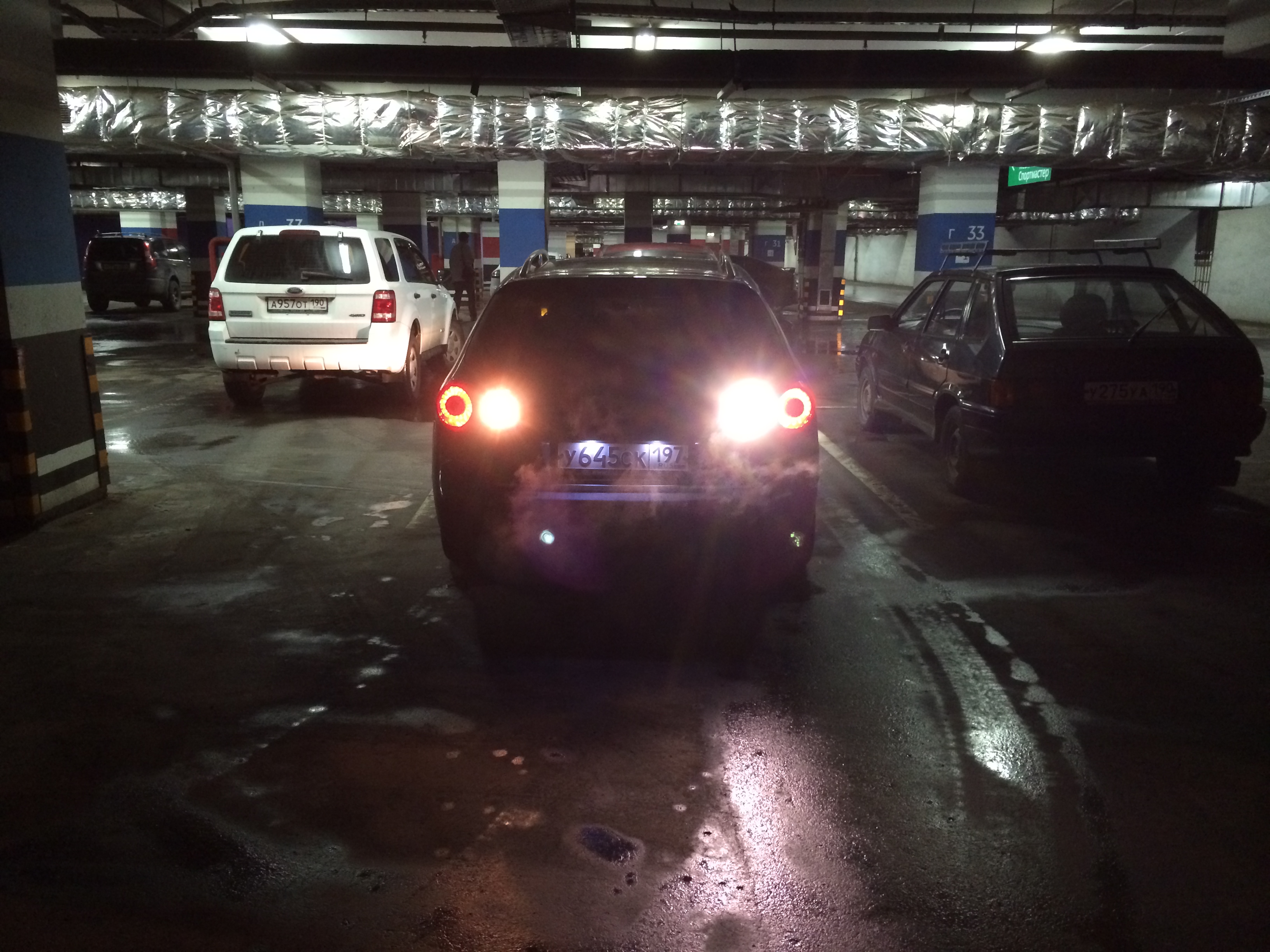

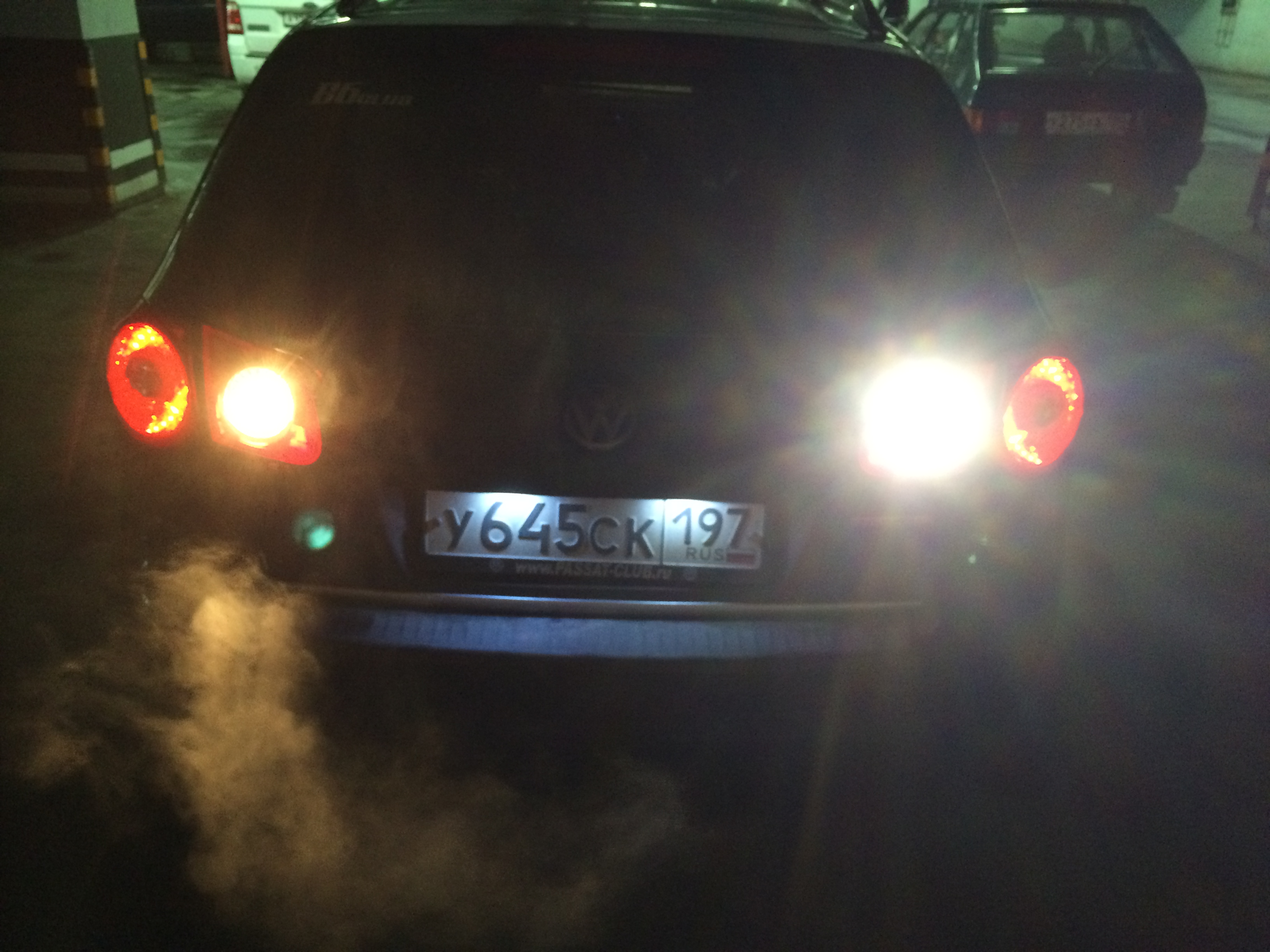

Смотрится хорошо, а как светит? Проверяем:

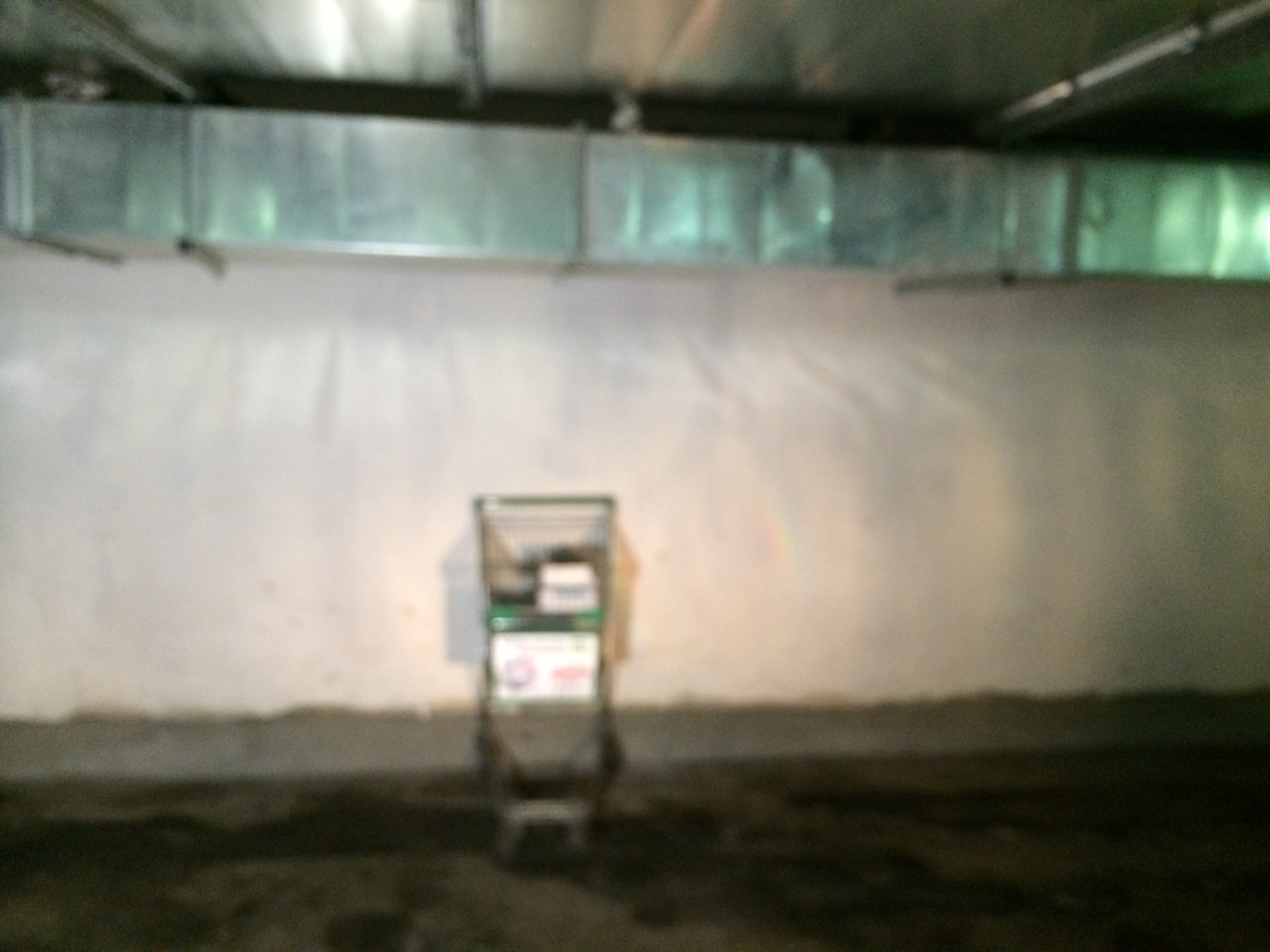

Фото не очень, но, что диод светит лучше, понять можно. Здесь два задних хода, правую сторону освещает стандартная лампа.

Здесь диод, понятно, справа.

[Эдвард]

ждемс

[demainst]

ждемс

Первый вариант уже продан, готовлю еще. Установка на седан элементарна, крестовой отверткой откручиваем штатный отражатель и меняем на модернизированный.
В универсале все иначе, нужно разбирать фонарь, скоро сделаю себе, отчитаюсь.

[Stig]

так вот какую тайну Валера не хотел раскрывать на прошлой встрече!:)

[Cyborg]

Цена? Цена?
На переделанные фонари легко же поставить на седан?

[LASER!]

цена для седана с пересылкой?

только меня 2-а ЗХ интересуют только... т.е. какова цена за пару с пересылкой?

[Эдвард]

записываюсь в очередь!

[pspapp]

Очень круто

только вот здесь не понял

правую сторону освещает стандартная лампа.

По фотке вроде диод справа, а не лампа накала

[LASER!]

Очень круто

только вот здесь не понял

правую сторону освещает стандартная лампа.

По фотке вроде диод справа, а не лампа накала

ну перепутал видимо...
мне вот непонятно почему диод освещает потолок.

[Эдвард]

изначально у диода видимо задача освещать пространство вокруг!

[LASER!]

ну так он вроде в глубине фары..

[valent77]

только вот здесь не понял

demainst писал(а):правую сторону освещает стандартная лампа.


По фотке вроде диод справа, а не лампа накала

Вроде все правильно.

По теме круто, раньше бы уже все стоит лень переделывать.

[passat2]

я тоже в очередь встану. почем девайс?

[demainst]

По порядку:
-Диод стоял справа, соответственно, если стать лицом к стене, освещал левую часть стены.
-Поставить можно на любой фонарь седана. Переделанный отражатель ставится вместо штатного, крепится на три штатных самореза, подключается штатным разъемом.
-Цена одного изделия - 1000р. Установка - бесплатно

[LASER!]

установленные колечки не помешают там ничему я так понимаю? цены с доставкой без?
еще бы фото качественных как светят на машине... в полной темноте лучше

[demainst]

Очень круто

только вот здесь не понял

правую сторону освещает стандартная лампа.

По фотке вроде диод справа, а не лампа накала

ну перепутал видимо...
мне вот непонятно почему диод освещает потолок.

Не только потолок, но и пол и левую сторону дальше захватывает. Луч пошире получается.
Справа-слева объяснил выше. Вообще-то фото не совсем корректное, фонари от седана я закрепил на своем универсале.
Скоро, я думаю, получится провести более корректный эксперимент.
Конкретные заказы жду в личке. Общие вопросы - сюда.

[demainst]

установленные колечки не помешают там ничему я так понимаю? цены с доставкой без?
еще бы фото качественных как светят на машине... в полной темноте лучше

Никак не связано, не помешает. Цена без доставки, пара с доставкой будет 2200.
Фото попробую завтра сделать, надеюсь на "кулибинские" кто-нибудь приедет.

[LASER!]

а еще вопрос как себя они поведут в машине в плане живучести...? (жара, холод, влажность, тряска)
лампочки то для домашнего использования (в помещении) вроде как.

[demainst]

а еще вопрос как себя они поведут в машине в плане живучести...? (жара, холод, влажность, тряска)
лампочки то для домашнего использования (в помещении) вроде как.

Ну это только время покажет. Теоретически - проблем не вижу, условия те же, что и у колечек и у штатных фонарей.

[N1TRO]

Валер Приветствую ! Для фанарей универсала тоже такие лампочки используешь?

[cricket]

Валер, а передние поворотники (которые в бампере) диодные есть в проекте?

[demainst]

Валер Приветствую ! Для фанарей универсала тоже такие лампочки используешь?

Основа та же, исполнение другое. Завтра сделаю - выложу.
