Всем, привет!
Возможно, мой опыт окажется для кого-то полезен, т.к. инфы о установке рации на Пассат практически нет.
Итак, будем ставить комплект Optim Apollo 1 и врезную антенну Sirio Turbo 3000.
Почему именно этот комплект? Ранее, я уже ставил комплект из магнитки Sirio ML-145 и MegaJet MJ-600, почти всё было хорошо, но:
Антенна: Провод свисавший с крыши был всегда неком колхозом в мох глазах. Кроме того, ежедневным трением провод за год немного повредил ЛКП крыши. Ну и профи обещали улучшение показателей дальности и качества связи при установке антенны по феншую - т.е. в дырку в крыше. Ещё одним недостатком магнитки является то, что если нужно заехать в подземный паркинг или ещё куда, с низкими потолками, приходилось либо убирать антенну в салон, либо откручивать штырь. Это удобно и не удобно одновременно. У Sirio Turbo 3000 примерно равная длина с ML-145 (2-х метровый спиниг на крышу не хотелось) и она имеет удобный узел складывания, который позволяет сложить антенну одной рукой.

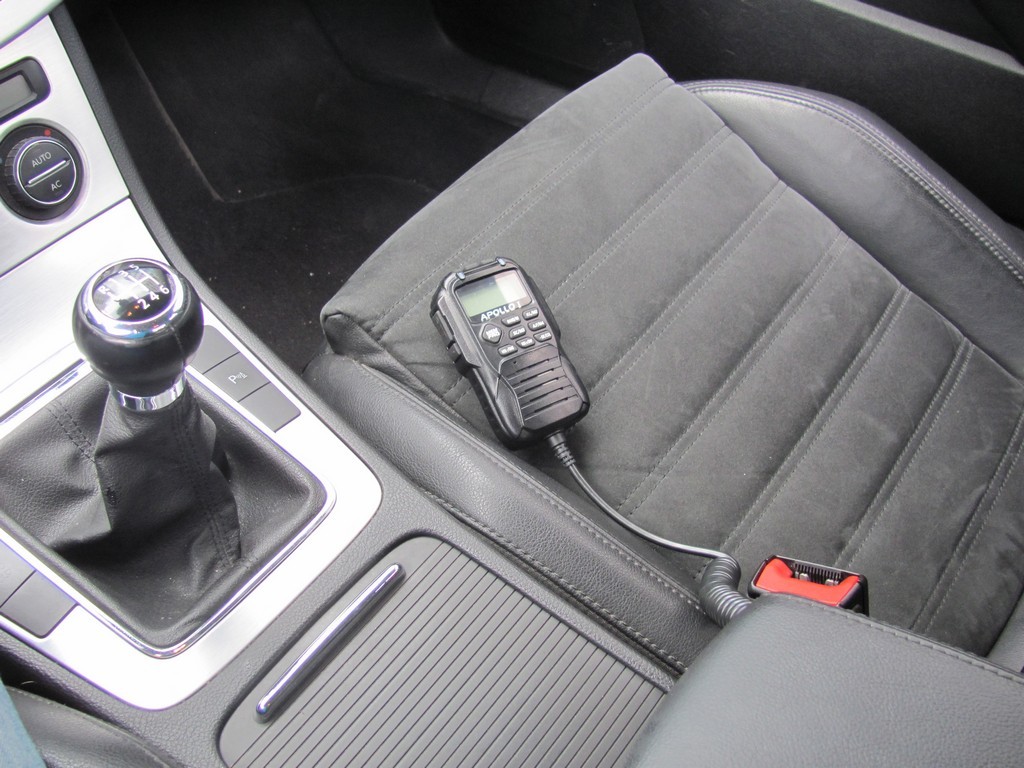

Рация: МегаДжет 600 показал себя очень хорошо, но я выбрал местом установки бардачок между передними сидениями, соответственно экран и органы управления оказались скрыты от глаз. Банальная смена канала уже становится геморным делом, особенно если нужно поменять сетку. Поэтому, была выбрана рация с полным управлением на тангете.

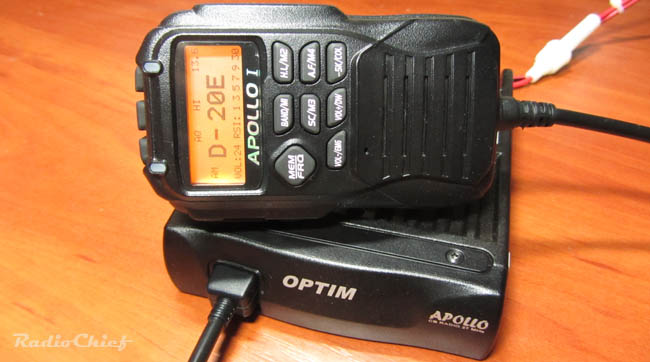

Итак, будем ставить вот эту рацию:

Рация

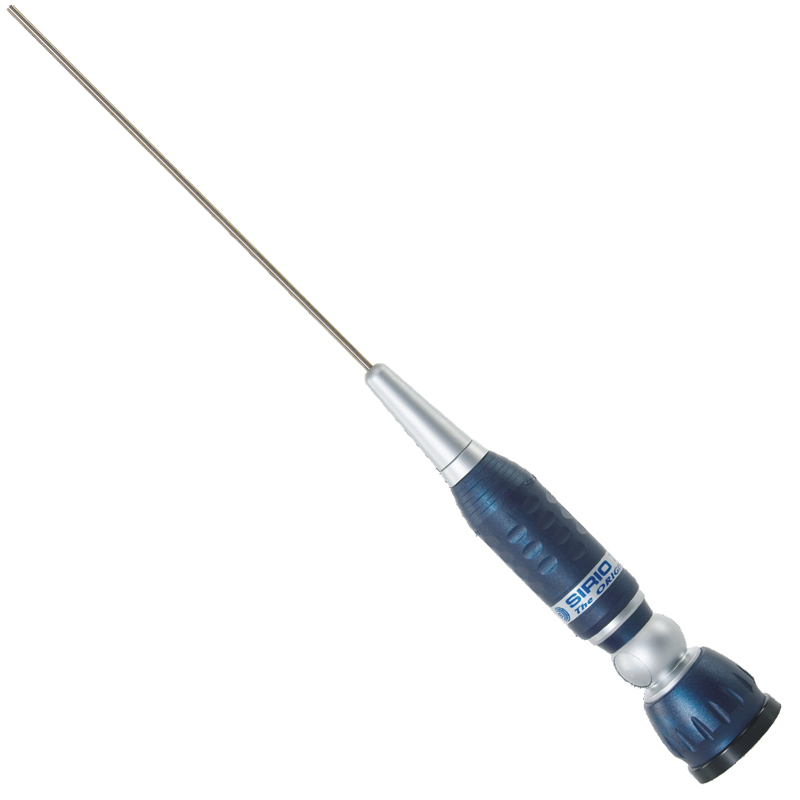

и эту антенну

Антенна

Как я уже сказал, антенна врезного типа, т.е. будем дырявить потолок Процесс разборки/сборки потолка я показывать не буду, благо на этом-же сайте есть толковые отчёты. Скажу только одно - гемор невероятный

Антенну будем ставить в заднюю часть крыши. В центр ставить проблематично, т.к. железо из которого сделана крыша очень тонкое и есть вероятность того, что антенна может крышу повредить. В задней же части амплитуды колебания крыши гораздо меньше, плюс есть возможность установить усилитель.

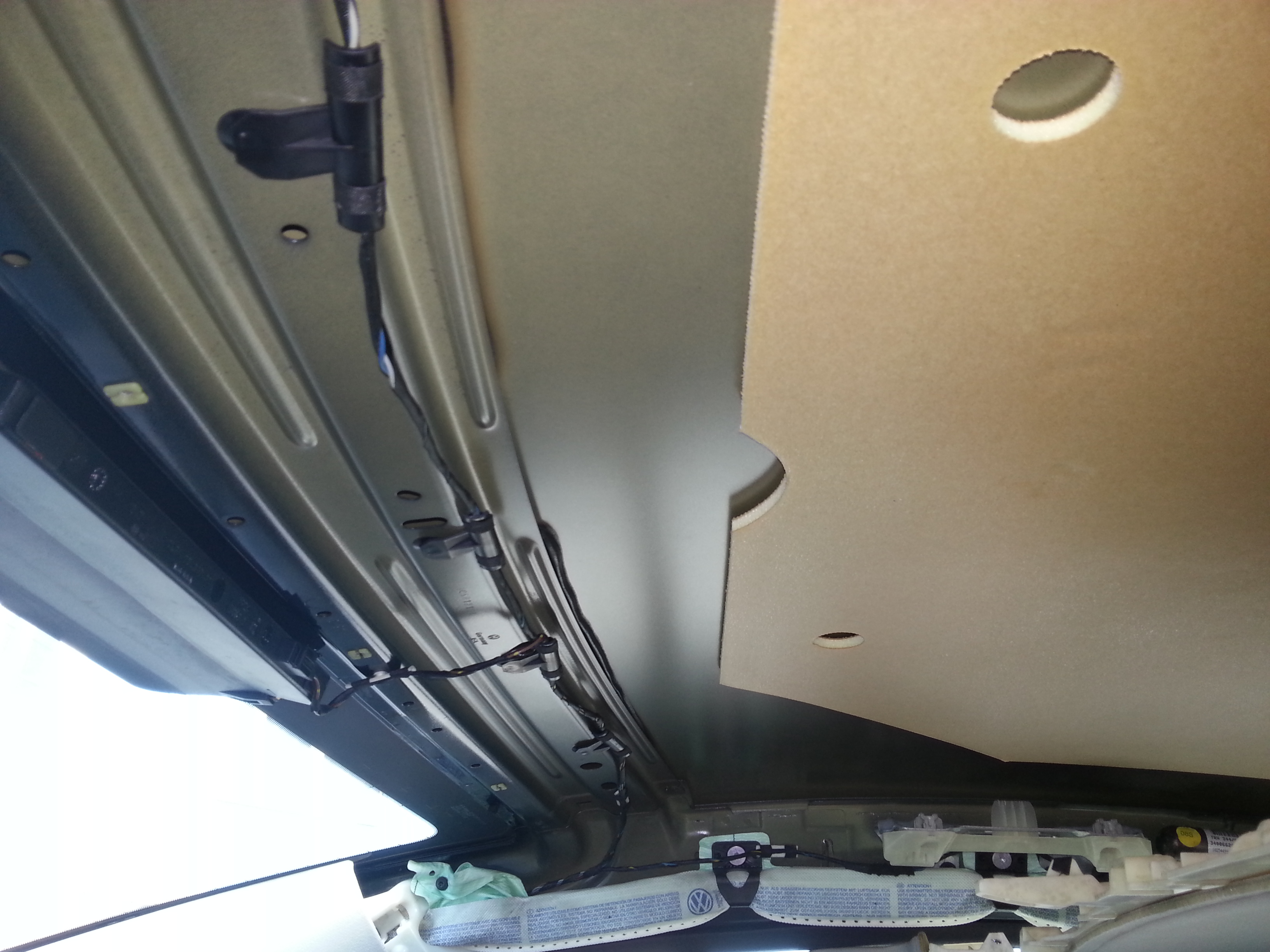

После разборки потолка нам предстаёт следующая картина:

Девственный потолок

На это место из листа оцинковки толщиной 2 мм, купленного в Леруа делаем усилитель для крыши. Вообще нужна нержавейка, но за неимением сойдёт и оцинковка. Задача сделать так, что бы усилитель идеально ровно ложился и на крышу и на ребро жёсткости.
После ряда примерок и работы кувалдой получаем результат:

[Comm]

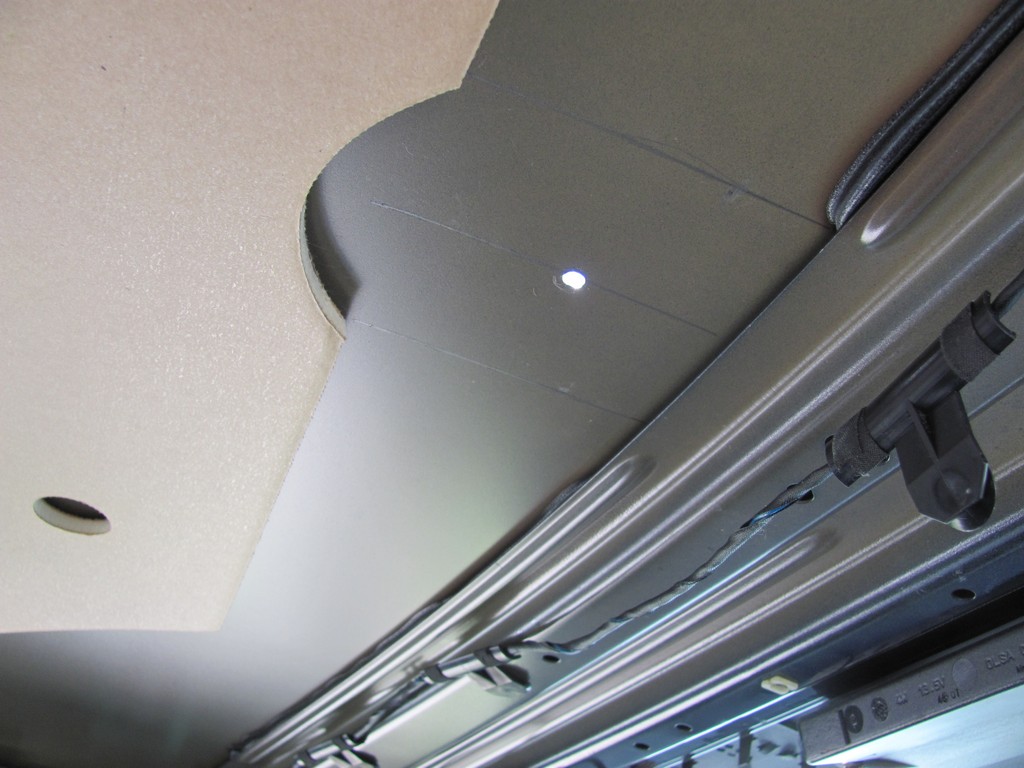

Далее в усилителе отмечаем центр будущего отверстия под крепление антенны. Нужно сделать его в усилителе, что бы потом не промахнуться на крыше. Как я сверлил усилитель думаю не интересно, но после того, как сделана дырка в усилителе и в через него, как через шаблон просверлена крыша получаем такую картину:

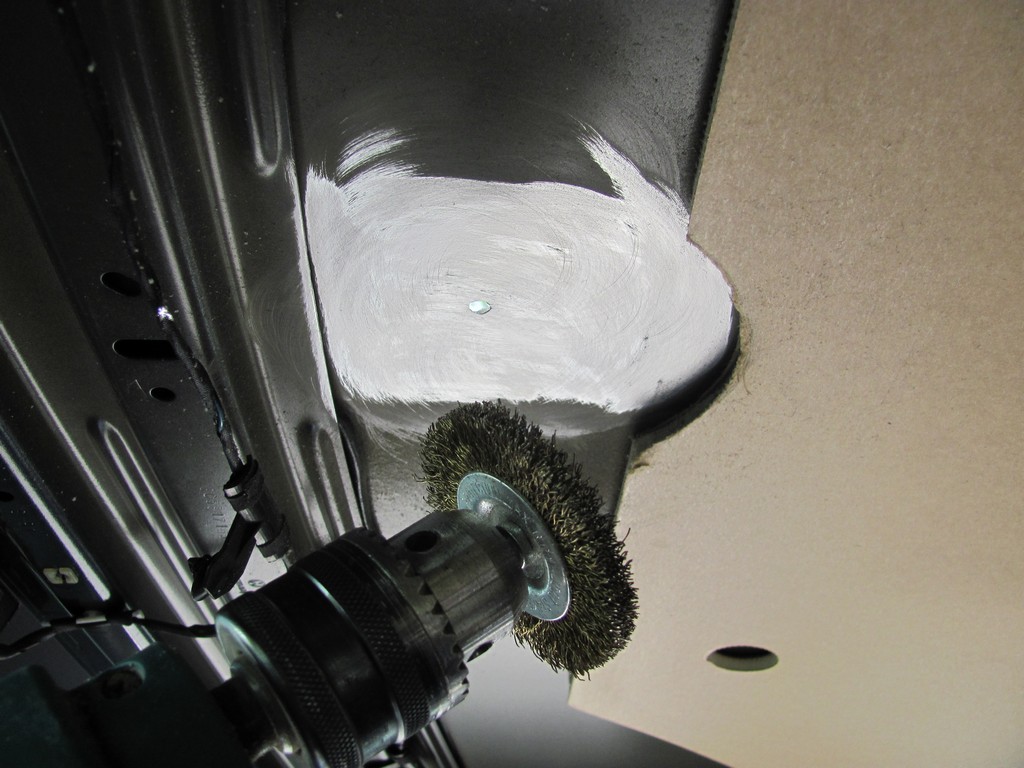

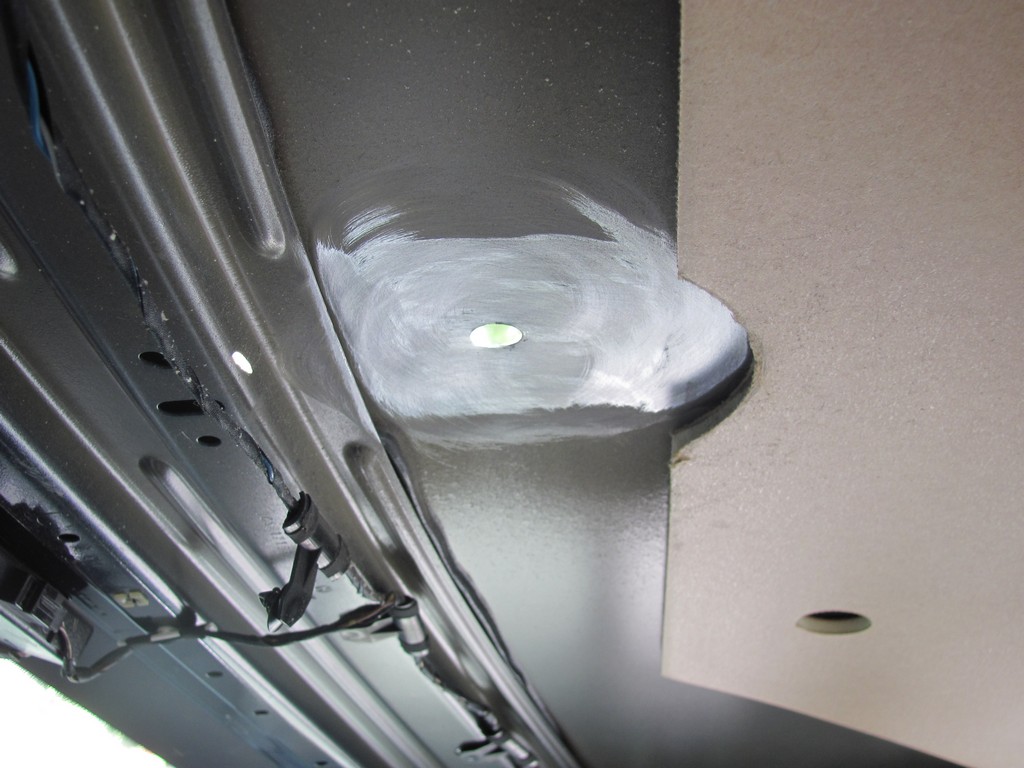

Далее с помощью вот такого нехитрого инструмента зачищаем место под усилителем от краски. Это нужно для надёжной массы антенны. Нет массы - нет связи.

И увеличиваем дырку в усилителе и в крыше до необходимого диаметра. У меня это 13 мм:

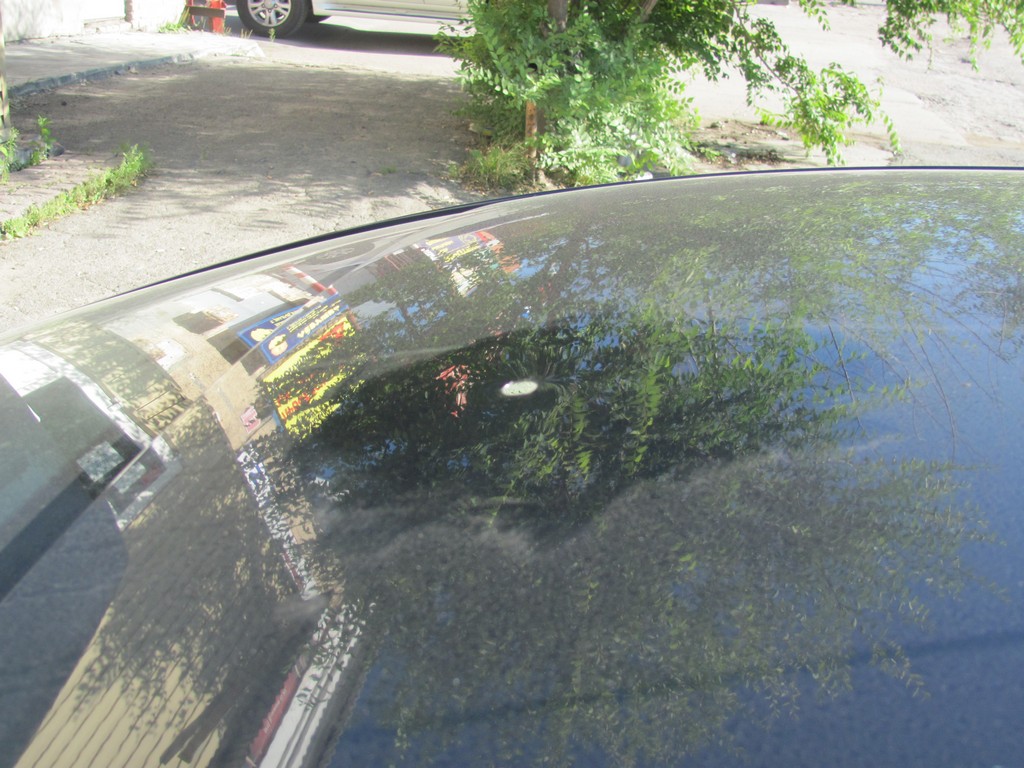

Вот так это выглядит снаружи. Красота

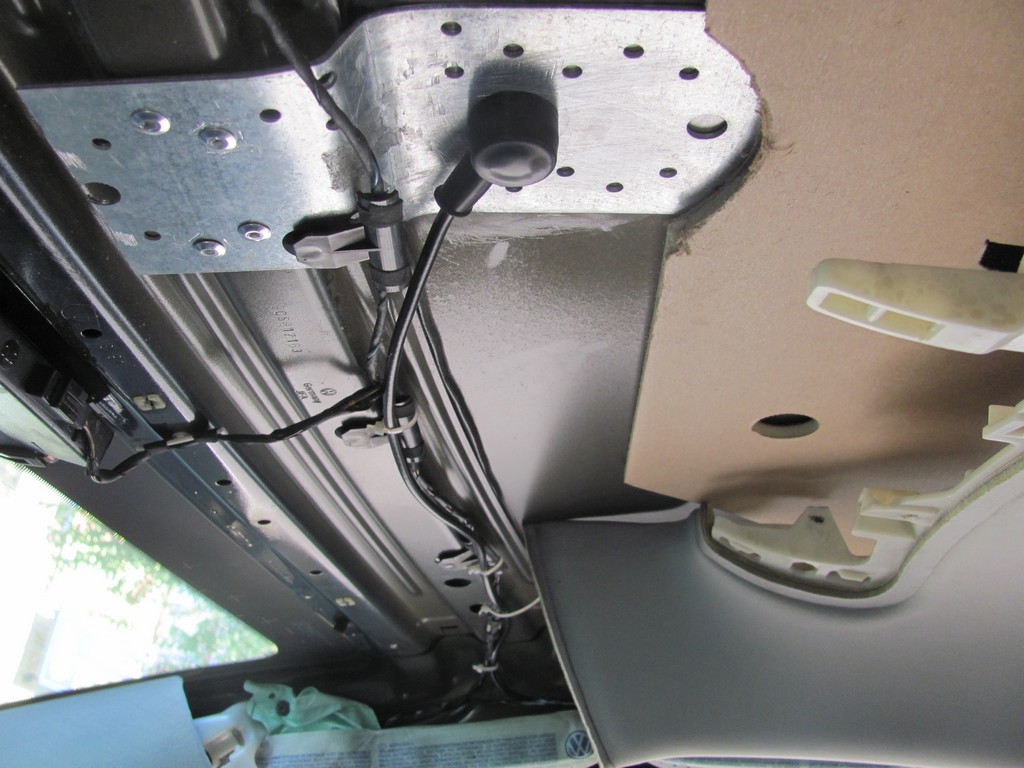

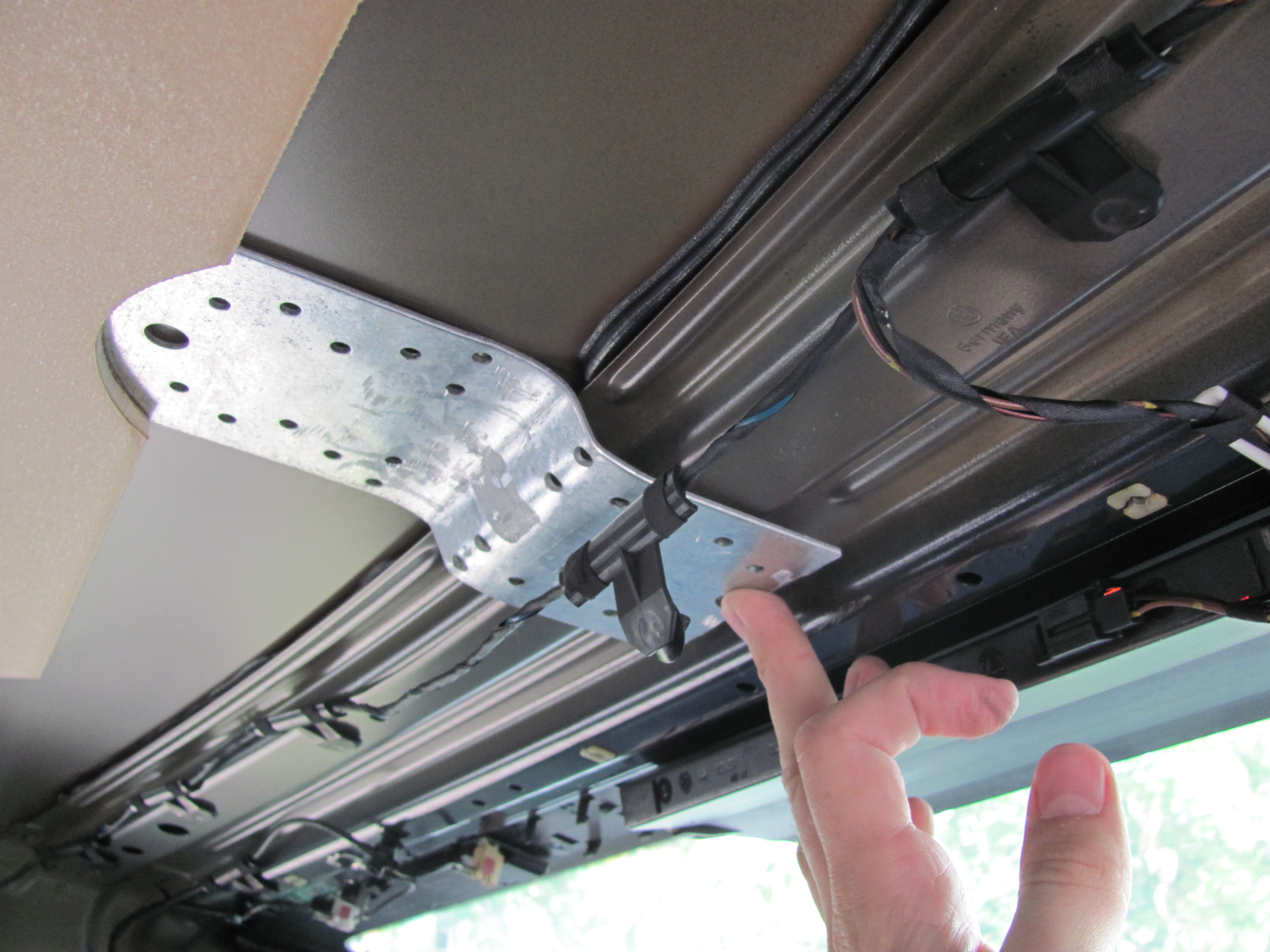

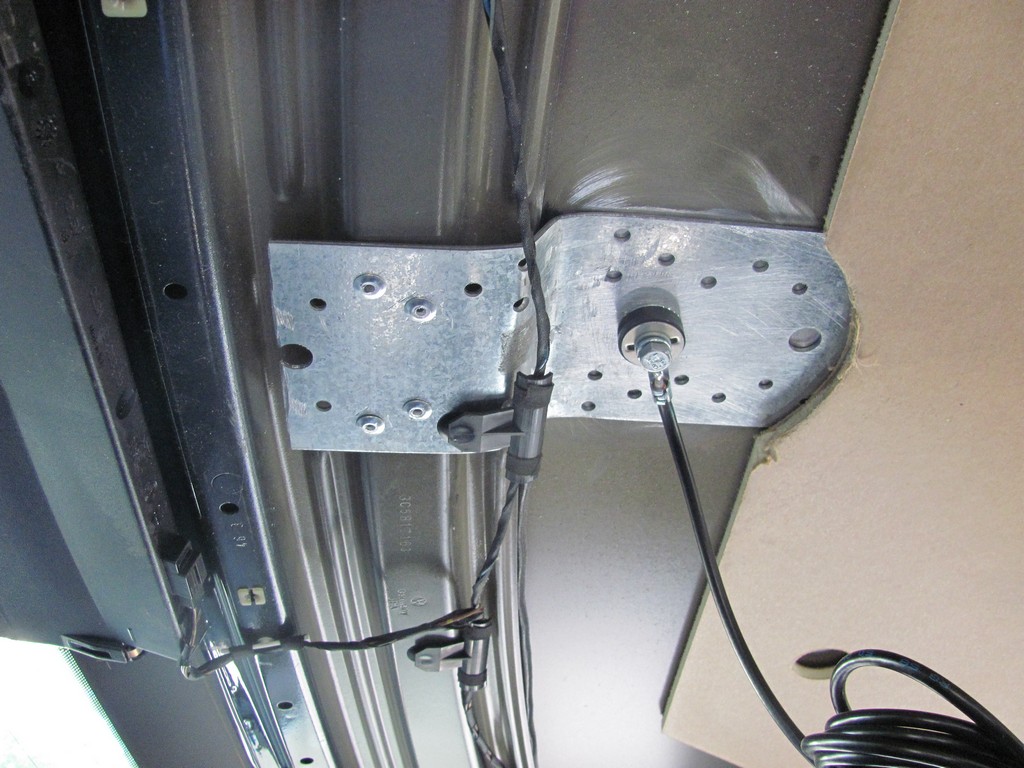

Далее зачищаем сторону усилителя, которая будет касаться крыши, собираем антенну, а усилитель заклёпками закрепляем к ребру жёсткости кузова:

Закрываем защитный колпачок и укладываем провод. Провод фиксируем нейлоновыми стяжками.

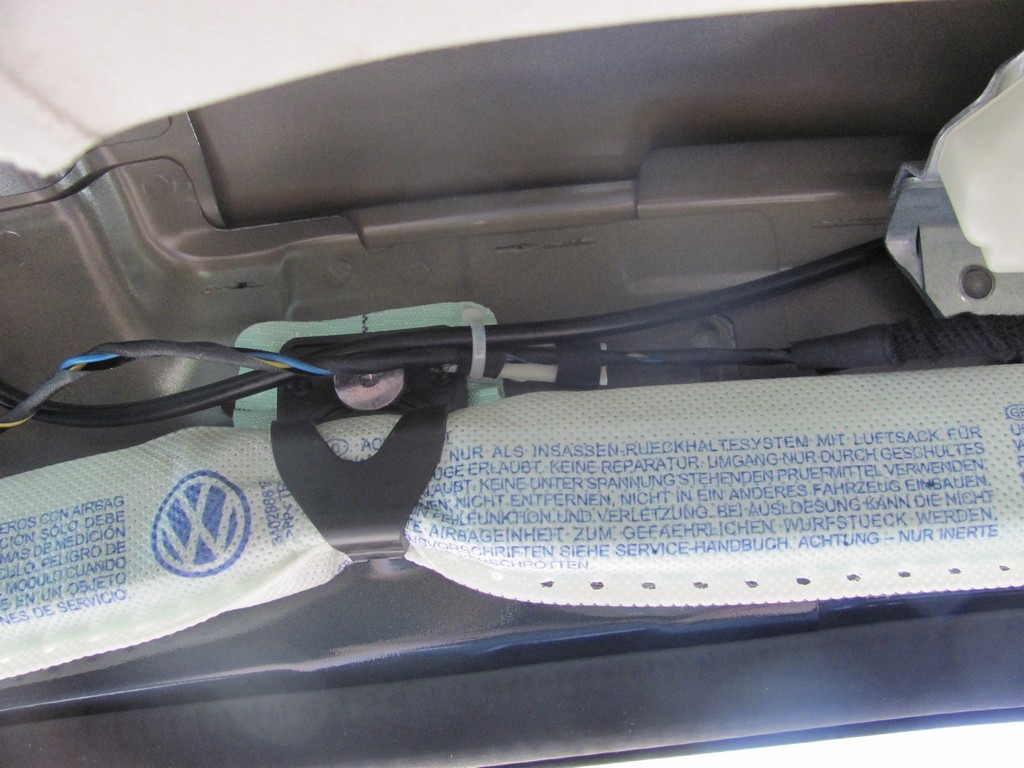

Над дверьми располагаются подушки безопасности, под них ничего проводить нельзя, только сверху:

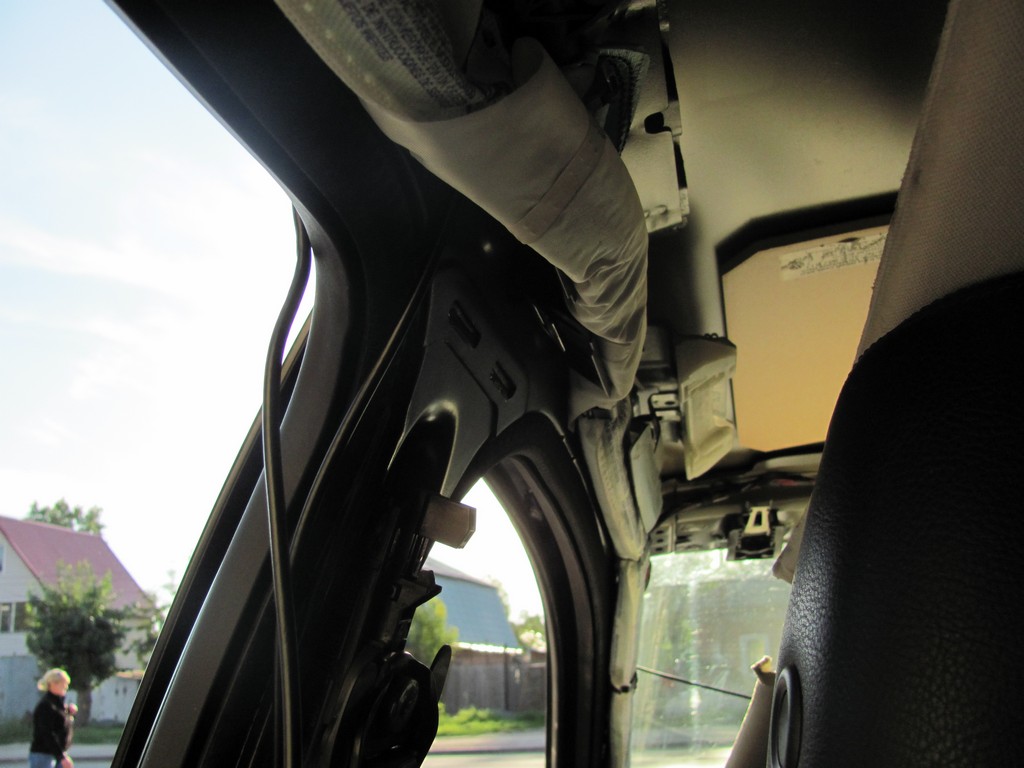

Доводим провод до средней стойки с спускаем его вниз. Рация будет стоять в бардачке между передними сиденьями. Здесь на фото два провода, тот что левее - от магнитки. "Наш" провод идёт вниз по стойке

[Comm]

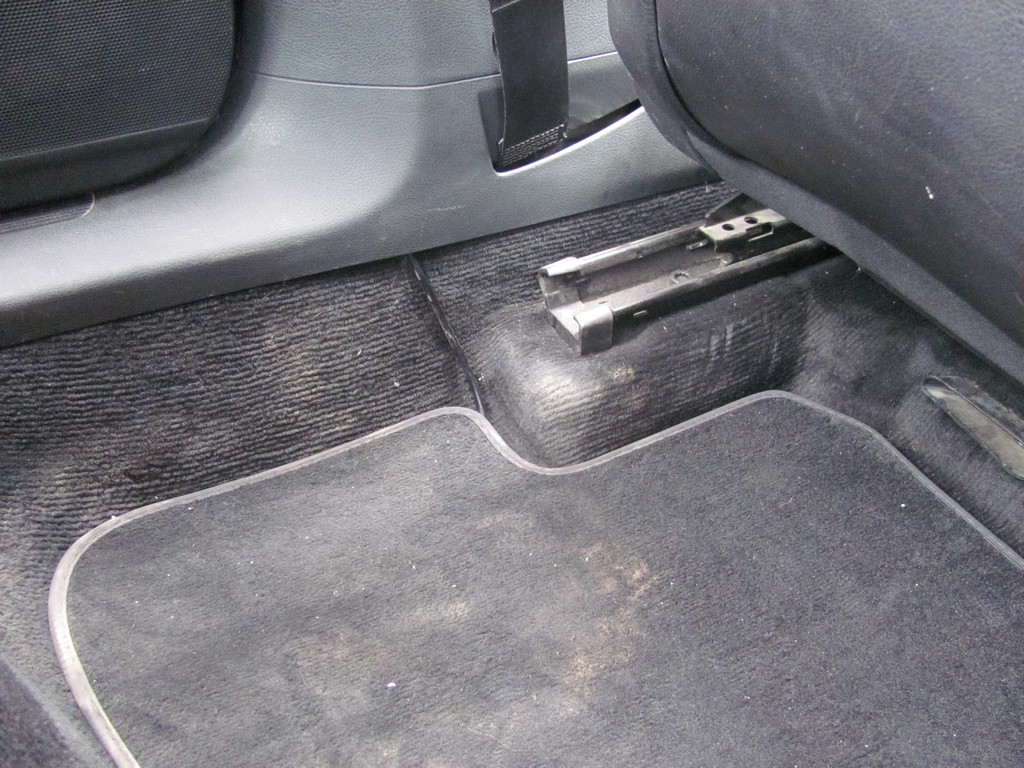

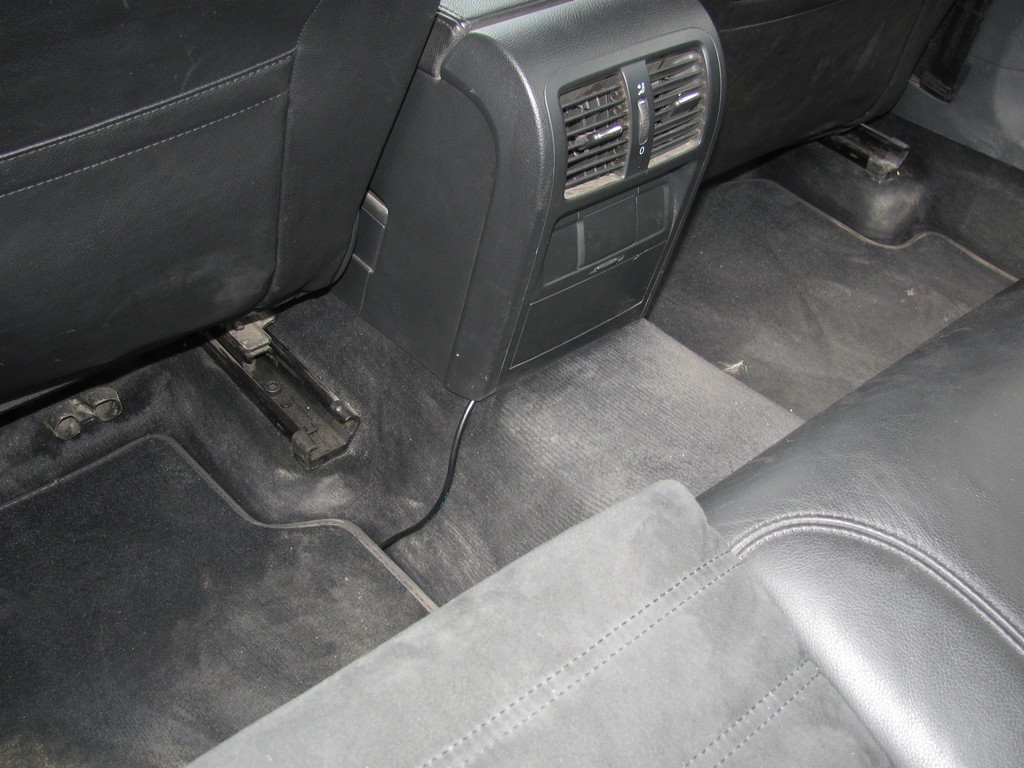

После стойки провод заходит под коврик и далее - в бардачок.

Я не снял разборку бардачка, но делается это очень просто. Нужно вытащить нижнюю крышку и отвернуть два самореза. После этого крышку бардачку нужно обязательно опустить и заднюю часть можно раскрыть. Там можно взять 12 вольт для питания рации (от прикуривателя пассажиров) и там же просовываем антенный провод внутрь бардачка. Осталось всё соединить

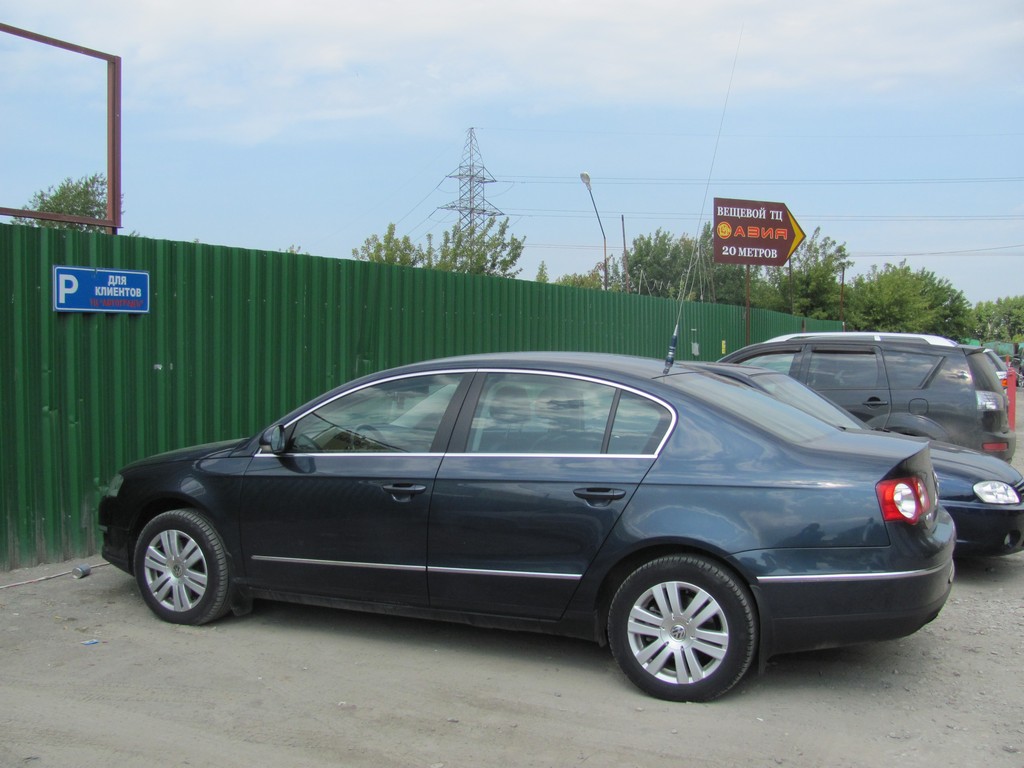

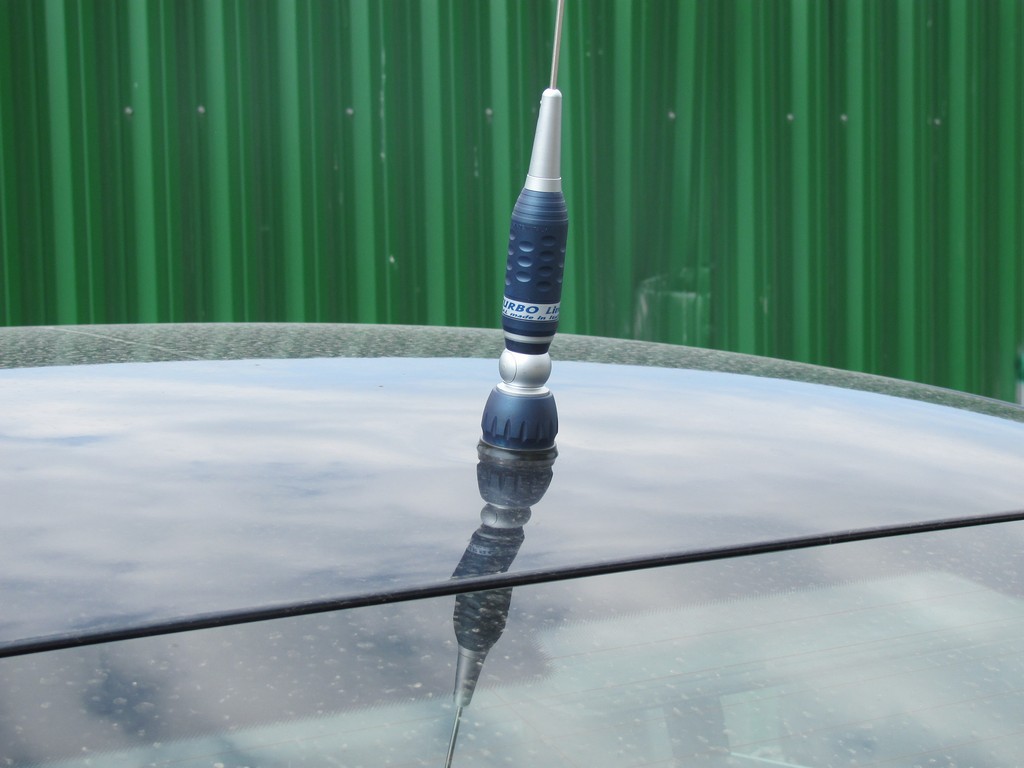

Теперь сверху есть новая антенна:

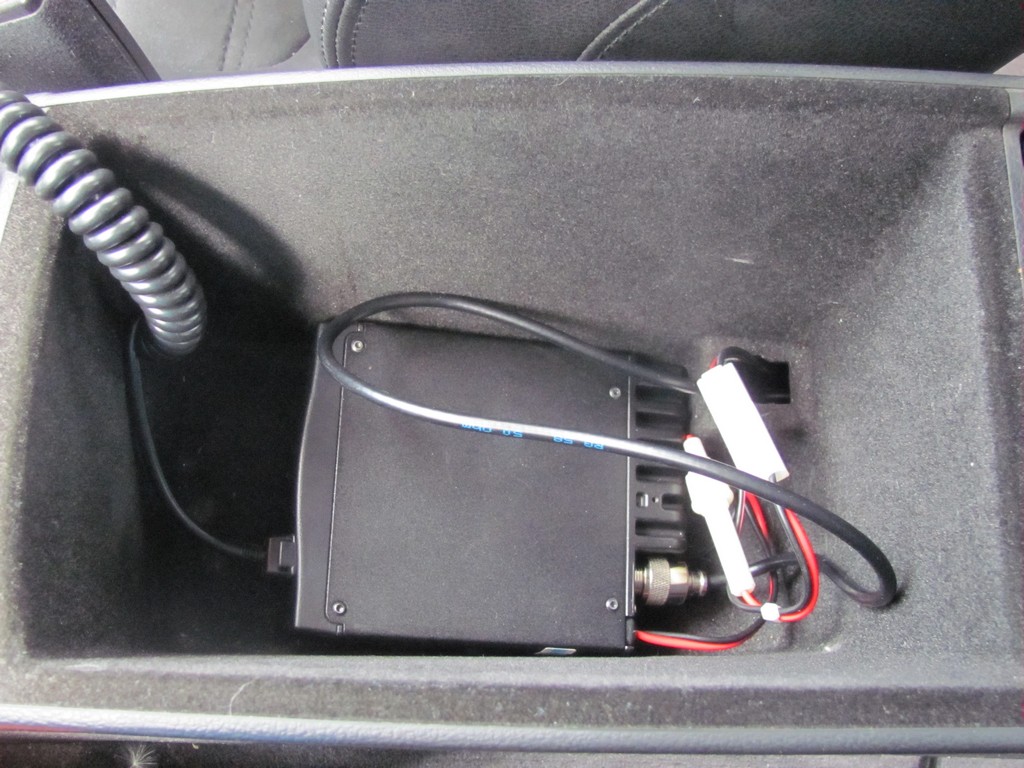

А внутри новая рация

Всем 73 и хорошей связи!

[Яуген]

Зачётно, особенно пригодится тем кто много ездит.

Мне же она нужна в отпуске раз в год, поэтому магнит рулит, да и в любую другую тачку можно поставить.

[Daniliv]

Молодца на я бы убрал провод антенны под ковер

[Comm]

Скажу честно - торопился, поэтому не стал засовывать его под ковёр, тем более рядом был аналогичный от магнитки, который год пролежал под ковриком и на вид как новый. Но при случае уберу конечно под ковёр
