Добрый день уважаемые колллеги.
После того, как актуальные POI с сайта stn.ukoz.ua стали не актуальными, посетила меня идея поразбираться с тем, как же можно самому приготовить необходимый набор каких либо данных для загрузки в раздел персональных ПОИ. В принципе, все способы давным-давно известны. Настолько давно, что никакого активного обсуждения по этим способам уже нет. Как любят говорить у нас на форуме : "эта тема жевана-пережевана" .
Тем не менее, у многих на форумах эта тема описана, а у нас как то сильно и не затрагивалась, что и побудило меня создать данную тему.
Итак, существует несколько способов (а точнее ДВА рабочих условно бесплатных способов) создать свой собственный набор точек интереса, а также собрать в одном месте полезные ссылки и софт.
Рассмотрим первый абсолютно бесплатный on-line способ
Данная методика хороша, когда надо по быстрому сляпать и закинуть на SD карту несколько точек ( до 100 ).
Идем на сайт горячо любимого volkswagen http://www.volkswagen.de/de/navigation/rns-510.html
web адрес поменялся http://webspecial.volkswagen.de/infotainment/ru/ru/radionav-start/RNS-510.html#tab3
http://rollout.volkswagen.de/content/de/brand/de/navigation/rns-510.html
На открывшейся страничке увидим, что нам предлагает фирма.

10 StartScreen.png (191.37 Кб) Просмотров: 9595

Zur AdressNavigation - Создание точки интереса в формате визитной карточки .vcf

| +

Смело жмем кнопку Zur AdressNavigation и переходим к следующему этапу.
Ввод данных интересующего нас объекта
Interese Вводим сюда или конкретный адрес или имя собственное объекта. Например: Третьяковская галерея, Супермаркет Лента и т.д.
Ort Вводим название города
После ввода данных нажимаем кнопочку Suchen Starten - начать поиск.

Результат поиска

Жамкаем кнопочку Speichern - Сохранить

и получаем следующее окошко.
Выставляем галочку чтобы больше оно не появлялось, и жмем кнопку Weiter - Далее

13 ИНФО.png (36.2 Кб) Просмотров: 9306

После нажатия кнопки Weiter появится диалог выбора папки куда сохранить и можно будет поменять имя файла. Так как данный сервис наверняка работает через Google, то результат найденного адреса будет на транслите, несмотря на то, что в поля поиска мы вбивали все данные на русском языке.
1. Создаем новую папку в любом удобном для нас месте destinations
2. При необходимости меняем имя файла (вместо латиницы набираем кириллицей)
3. Жмет Открыть - Сохранить

При желании посмотреть что же получилось внутри нашего файлика *.vcf , открываем его блокнотом и видим следующую картину.
Совет: не надо ничего менять внутри файла, иначе будут проблемы с отображением на экране.

Следующим этапом копируем нашу папку destinations в корень SD-карты и несем ее в машину.
Включаем магнитолу, вставляем карточку, ждем пока загрузятся все системы RNS, жмем аппаратную кнопку Map -> Навигация - > Ввод нового пункта назначения

1 Start Navy Screen.png (236.86 Кб) Просмотров: 9213

2 Выбор нового пункта.png (247.5 Кб) Просмотров: 9301

Если все сделано правильно и нет ошибок в слове destinations, мы должны увидеть что стал активным пункт меню Пункты карты SD

3 ПУНКТЫ КАРТЫ SD.png (208.17 Кб) Просмотров: 9261

Для понимания что мы видим на экране, я создал одну точку , скопировал ее с разными названиями и в разных файликах заменял латиницу на кириллицу
Отображение на экране визитных карточек
На этом экране отображаются имена файлов визитных карточек и нет никаких проблем с отображением русского языка.
Но при выборе пункта назначения, мы увидим нашу цель на латинице.

8 ОТОБРАЖЕНИЕ ВИЗИТКИ.png (302.27 Кб) Просмотров: 9181

[Alemania]

Zur AdressNavigation продолжение

| +

Отображение деталей визитной карточки при выборе пункта назначения
Как видно из фото, в заголовке отображается адрес, который берется из данных визитки. При простой замене латиницы на кириллицу, вместо названия улицы появились вопросительные знаки. Вполне возможно , что при сохранении надо было бы просто поиграться кодировками, но сразу не догадался, а сейчас лень.
Страну, район города и регион RNS подставила сама.

9 ДЕТАЛИ ВИЗИТКИ.png (348.61 Кб) Просмотров: 9183

продолжим :

Bildnavigation выбор пункта назначение по фото на экране RNS510
________________________________________________________________
Прежде чем выбирать данный пункт, необходимы небольшие подготовительные работы.
Перво наперво необходимо найти фото интересующего нас объекта ( либо в интернете , либо с фотоаппарата\смартфона ) и сохранить эти фото в какой либо папочке на компьютере.
Требования к фото : наше фото должно быть в формате GIF JPG PNG BMP и размер файла не должен превышать 2 МБайта
После того как мы нашли все интересующие нас фото переходим к процедурам:

| +

1 жмем кнопку Bildnavigation
жмем кнопку Выбрать файл и через диалог выбора файла найти наше фото.
2 После того, как мы увидим имя нашего файла рядом с кнопкой выбора -> Жмем кнопку Jetzt laden

21 ВЫБОР ФАЙЛА.png (15.06 Кб) Просмотров: 9008

__________________________________________________________________________________
Если в имени файла будет присутствовать кириллица, то скорее всего появится вот такое окошко.
Ничего страшного, просто предлагает переименовать файл Ubernehmen, соглашаемся (против системы не попрешь )

22 ПЕРЕИМЕНОВАТЬ.png (9.96 Кб) Просмотров: 8952

Поле Titel -Название пункта назначения. Писать латиницей
Поле Beschreibung - описание. Делать только латиницей. Иначе читаться не будет.
Поле Interesse - как и в предыдущем примере либо адрес либо имя собственное точки интереса
Поле Ort - как и в предыдущем примере Город
После того как все данные заполнены , жмем кнопочку Suche Starten

____________________________________________________________________________________

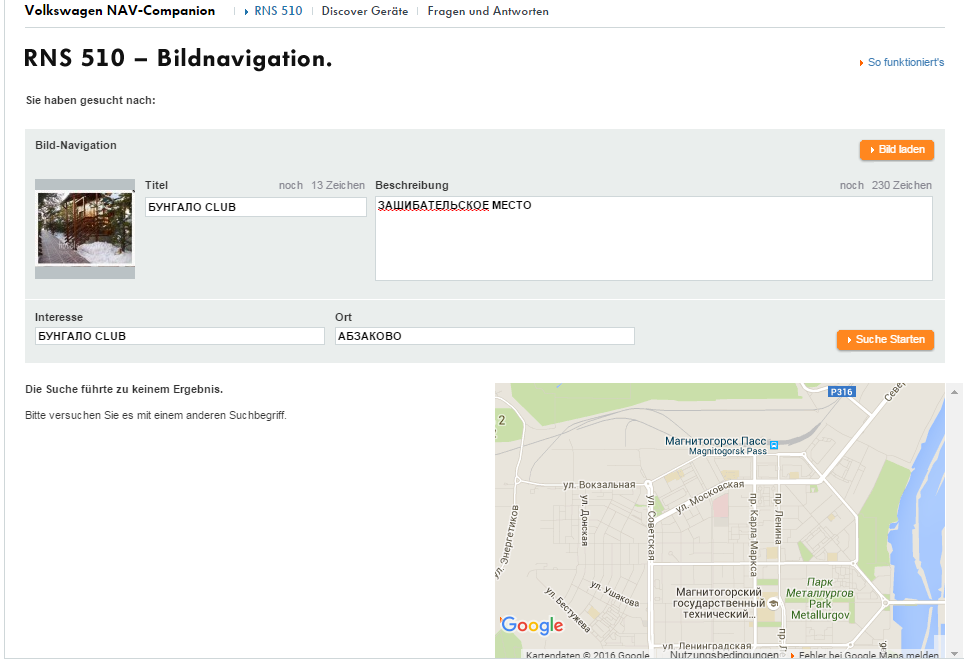

Если google не сможет найти нашу точку интереса, значит поле Interesse заполнено не корректно и продолжения не будет. Надо изменить запрос и добиваться чтобы гугль нашел таки наш адрес.
Приведу другой принтскрин на котором система удачно нашла точку.
Если адрес найден, то появится : Краткое инфо о точке интереса, место на карте будет обозначено и появится кнопоча Speichern -Сохранить.

__________________________________________________________________________________
жмем кнопку Speichern сохранить и переходим в диалог сохранения файла
1 Жмем кнопку Новая папка
2 Создаем в удобном для нас месте папку gps-pictures -написание изменять нельзя
3 Проверяем имя файла (только латиница должна быть) для исключения проблем с отображением на экране.
4 Открыть -> Сохранить файл

После этого, копируем нашу папку gps-pictures в корень SD карты и идем в машину.

Отображение на экране магнитолы
Включаем магнитолу , вставляем карту памяти, ждем пока загрузится операционная система.
кнопка Map -> Навигация - > Новый пункт назначения
Если нет ошибок в названии папки gps-pictures , то станет активным пункт меню Пункты карты SD]
Нажимаем Пункты карты SD
Я закинул в папку gps-pictures две фото которые прогнал через сайт, и те же самые фотографии но без обработки через сайт.

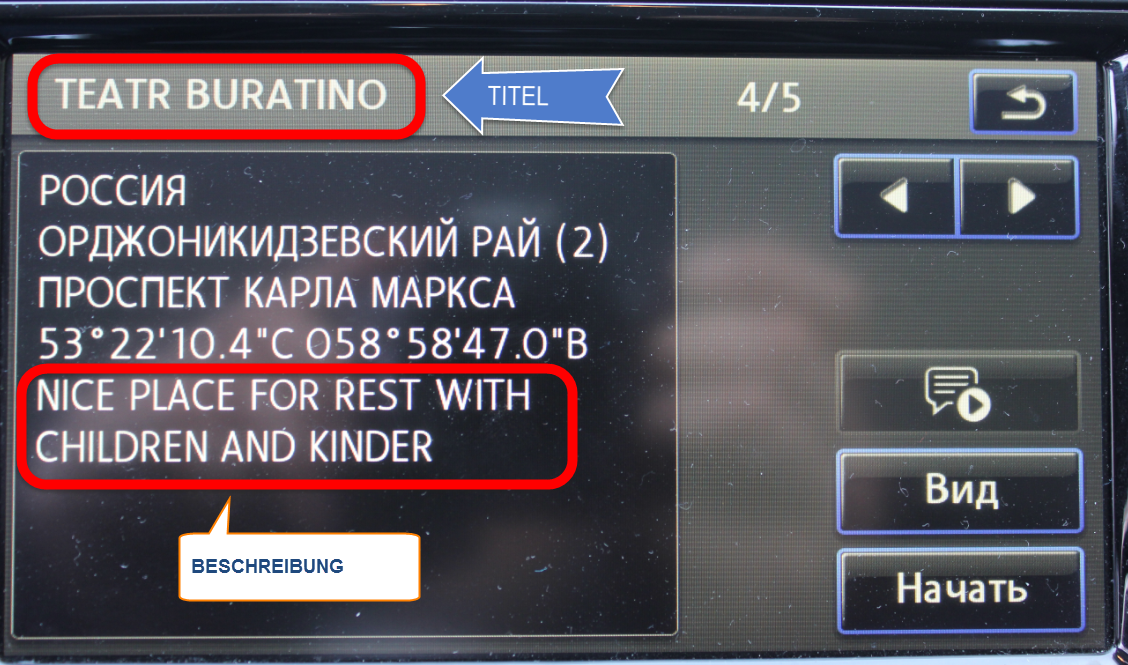

В итоге, те что были обработаны, нормально отображаются в режиме превью, не обработанные - не отображаются. Хотя , если ткнуть в них пальцем , то появится картинка во весь экран. Размер в пикселях всех фото делал одинаковым.

4 ВЫБОР ПУНКТА2.png (345.99 Кб) Просмотров: 8937

5 ДЕТАЛИ ПУНКТА ФОТО.png (288.23 Кб) Просмотров: 8931

[Alemania]

Zur POI -listen Sammlung или
Создать новую коллекцию POI

Прежде чем создавать новую коллекцию POI необходимо обзавестись нужной информацией. Данный ресурс предлагает создать коллекцию из файлов с расширением
ASC CSV GPX KML\KMZ , а также позволяет подгружать иконки с изображением создаваемых категорий.
Поэтому прежде чем начатаь работу с этим он-лайн сервисом необходимо скачать \ создать свои файлы с набором данных, а также скачать \ нарисовать свои иконки, чтобы на экране RNS все красиво отображалось.
Файлы с расширением [b]ASC CSV[/b]
Это обычные текстовые файлы, которые можно открыть и посмотреть используя виндовое приложение Блокнот ( Notepad.exe )
Из файла *.csv легко можно сделать файл *.asc просто поменяв расширение файла.
Формат данных для RNS510 должен быть следующим
Lon , Lat , Point Name
Долгота,Широта,Наименование точки назначения

Файлы с расширением [b]GPX KML/KMZ[/b]
Это XML-файлы. XML - универсальный формат файла для обмена данными, не только между различными системами навигации но и во многих других отраслях.
Поэтому если хочется посмотреть что и какие данные содержатся внутри файла, можно просто поменять расширение на xml и открыть через любой internet browser.

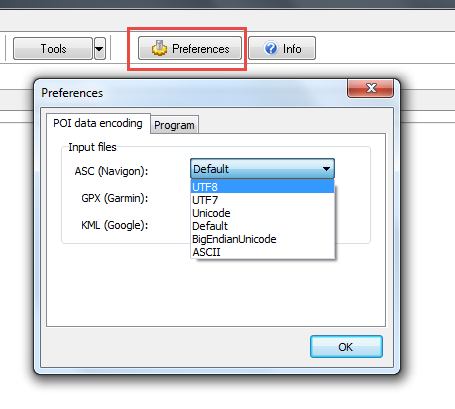

Чтобы корректно отображалась кириллица на экране RNS после импорта данных, кодировка файлов может быть: Unicode, UTF8
Если после импорта файлов мы все таки увидим на экране кракозябры вместо кириллицы, значит исходная кодировка была не Юникод. Тогда просто открываем блокнотом наш файл данных и делаем сохранить как выбирая при этом нужную кодировку.
Итак, жмем кнопочку Zur POI-Listen Sammlung

| +

жмем кнопочку Neue POI-Sammlung erstellen

_______________________________________________________
и попадаем на экран выбора данных.
*****************************************************************************
1 Выбираем наш заранее скачанный или приготовленный вручную файл
2 Вбиваем название категории. Под этой категорией мы потом будем искать наши точки POI на RNS
3 Выбираем наш заранее приготовленный логотип (рисунок) категории
4 Jetst Laden - жмем загрузить

34 Данные новой категории.png (41.64 Кб) Просмотров: 8784

_______________________________________________________
После загрузки файла попадаем на следующий экран
На этом экране мы имеем возможность
Weitere POI-kategorien einlesen - Добавить новую категорию в коллекцию. При нажатии кнопочки мы вернемся на предыдущий экран для выбора данных ( файла данных, рисунок категории и имя категории)
А также есть возможность удалить категорию или отредактировать данные (выбрать другой файл, дать другое название категории, изменить рисунок категории)
POI-Sammlung sichern - Сохранить коллекцию

_________________________________________________________________
после нажатия POI-Sammlung sichern - Сохранить коллекцию появляется окошко
в котором мы можем дать свое имя нашей коллекции или оставить предложенное по умолчанию.

36 правильное имя.png (27.77 Кб) Просмотров: 8778

_______________________________________________________________________________
если имя коллекции будет неправильное, появится сообщение
Надо просто изменить имя коллекции в соответствии с правилами:
1 Только латиница в имени ( на кириллицу мы поменяем потом )
2 Длина имени должна быть от 9 до 30 символов
3 В имени могут содержаться только буквы и цифры. При чем, имя не может состоять из одних только цифр ( например 123456789 - это неправильное имя )
Итак..меняем имя в соответствии с правилами и жмем кнопку Jetst Sichern

36 неправильное имя.png (19.81 Кб) Просмотров: 8726

________________________________________________________________________________
Появляется следующее окошко.
Ставим галочку если мы больше не хотим видеть данную подсказку и жмем кнопку Weiter - Далее

37 ДАЛЕЕ.jpg (62.57 Кб) Просмотров: 8717

______________________________________________________________________________________
И попадаем уже в диалог сохранения коллекции на диск
1 Кликаем Новая папка и создаем новую папку с именем
2 PersonalPOI
3 При необходимости меняем имя нашей коллекции
4 ЖМем Открыть -> Сохранить

__________________________________________________________

Наша коллекция готова. Копируем в корень нашей SD карты папку PersonalPOI, тащим в машину и импортируем данные.

Совсем не обязательно создавать какой то гигантский набор\коллекцию в которой есть ВСЁ. Можно создать несколько наборов Коллекция1.db3 с разными именами и при необходимости подгружать их.


29.02.2016
Продолжение следует:
В следующих сериях :
-Создание POI в формате *.db3 при помощи оффлайн программы

| +

POIinspect0r v5.8

-Содержание полей данных в базе данных *.db3
-Где брать актуальные исходные файлы и в каких форматах

[Alemania]

собственно способ №2

Создание и редактирование POI при помощи сторонней программы

Под спойлером ссылка где можно скачать программку

| +

Программа https://yadi.sk/d/yJutfZhupqo3L
Иконки для категорий POI https://yadi.sk/d/OXZDel60pqq5D
Готовые сборки https://yadi.sk/d/-LTo9nz0pqqW8 как образец струтурирования и оформления
Сборку VENOMa не выкладывал, так как на его сайте есть просьба не размещать на сторонних ресурсах.
Краткие пояснения
POIinspector - папка с программой, патчем и мануалом на английском
SQLite DB Browser - бесплатная софтинка при помощи которой можно посмотреть структуру базы данных, а также выдернуть иконки из уже готовых сборок
Полезный Софт - всякий полезный софт для конвертирования разных форматов POI

[Alemania]

Краткая инструкция по использованию POInspect0r v 5.8
Перечень необходимого для создания новой базы данных с POI:
1. VW RNS510 с прошивкой 38хх или новее.
2. Windows XP, Win 7
3. SD карта для переноса данных в RNS
4. Файлы с точками интереса ( например камеры, заправки, банки и т.д.)
5. Набор иконок ( графическое изображение группы объектов).
Примечание: Иконки должны быть в формате *.png.
Размер иконки : Ширина=36 пикселей, Высота=39 пикселей.

Создание новой базы данных
Сначала запускаем POInspect0r.
Мы можем выбрать или создание новой базы данных или редактировать уже существующую.

*******************************************************************************************************
Прежде чем создавать новую базу данных, для нашего удобства надо указать путь к папке с нашими иконками категорий.
В строке с командами выбираем Tools - > Icons - Folder Import

1 ToolsAddIcons.png (21.81 Кб) Просмотров: 8270

1 ToolsFolderImport.png (14.21 Кб) Просмотров: 8352

и указываем путь к нашей папке с набором иконок. Импорт иконок занимает относительно продолжительное время. В зависимости от их количества. Если Иконок штук 50-100 импорт может занять минут 5.

********************************************************************************************************
Теперь нажимаем New в верхнем левом углу экрана и в появившемся окне вводим имя нашей коллекции POI. Пусть в нашем примере это будет Kukuruza ( а варум бы и нихт - как говорят немцы)
По нажатию кнопки Ok будет создана новая база данных с нашим именем Kukuruza с одной категорией PersonalPOI в директории POInspect0r

2 New DB filename.png (11.09 Кб) Просмотров: 8349

*****************************************************************************************
Для изменения имени этой категории или иконки, просто кликнуть на ней правой кнопкой мышки и из контекстного меню выбрать Edit category
Здесь мы можем изменить имя нашей категории и иконку относящуюся к этой категории. Иконки теперь выбираются из списка, так как мы предусмотрительно с импортировали их.

1 ToolsIcons.png (58.96 Кб) Просмотров: 8506

*****************************************************************************************
Теперь мы хотим создать в главной категории подкатегории ( as child). Клик правой кнопкой на главной категории и выбрать Add Category - >As Child.
Если мы хотим добавить категорию на верхнем уровне, выбираем Add Category->As Sibling

Контекстное меню по правой кнопке

3 AddNewCategory.png (51.02 Кб) Просмотров: 8445

******************************************************************************************
Создаем наше дерево категорий с требуемыми именами и привязываем к ним иконки.
Лучше всего заранее продумать структуру нашей коллекции, создать дерево целиком не добавляя точки POI.
Слева, в окне дерева категорий, можно мышкой перетаскивать категорию из папки в папку или можно поменять уровень категории ( технология drag and drop ). Для перемещения не корневой категории в корень , нужно мышкой перетащить данную категорию на белое поле снизу.

Для удаления категории, сначала нужно удалить все точки POI из этой категории.
*******************************************************************************************
Добавление точек POI
Итак, мы создали наше дерево категорий и теперь начнем добавлять точки POI

5 ExpandedTree.png (33.16 Кб) Просмотров: 8336

*******************************************************************************************
Клик правой кнопкой на категорию и выбрать Add POI.

6 MenuAddPOI.png (15.82 Кб) Просмотров: 8410

Появится всплывающее окно.
Map zoom level 4000 метров означает что иконка будет отображаться на экране если зум карты выбран 4 км или меньше
Остальные поля оставляем как есть, без изменения

7 SelectDataFile.png (38.59 Кб) Просмотров: 8482

[Alemania]

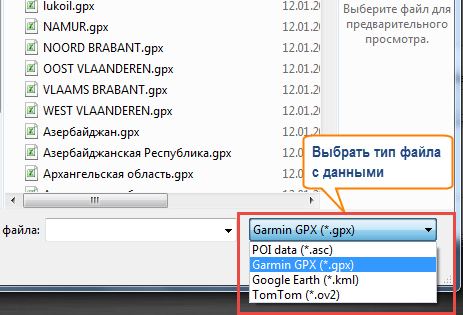

После нажатия кнопки для выбора файлов с данными, появится стандартная менюшка через которую можно найти и выбрать наш файл с данными.
Поддерживаемые форматы : ASC, GPX , KML , OV2
Снизу справа выбираем соответствующий тип файла, который требуется импортировать. Выбираем файл .gpx скачанный с просторов инета , нажимаем OK

8 DataFileType.png (35.39 Кб) Просмотров: 8333

*************************************************************************************
Импортируем наш файл лукойла
иииииииии....йоптихумать ....

10 InterfaceNotSupported.png (11.94 Кб) Просмотров: 8345

Оказывается GPX бывают разные, что конкретно надо "инспектору" в этом случае честно говоря так и не понял. Данный файл прекрасно открывается любым интернет браузером , а также блокнотом, все данные читаются. Смена типа декодирования в меню Preference не принесла никакого результата.
Ну раз такое дело, был написан макрос на VBA для последовательной конвертации: GPX - > Excel - > ASC. Причем , сохранение в ASC сделано сразу в UTF-8.

Я знаю что мой исходный файл с данными сделан в кодировке UTF-8 , но в меню Preference я забыл выбрать данную кодировку, в результате получил:
...йоптихумать №2

*********************************************************************************
идем в меню Preference и выбираем UTF-8

12 SelectEncoding.png (29.83 Кб) Просмотров: 8419

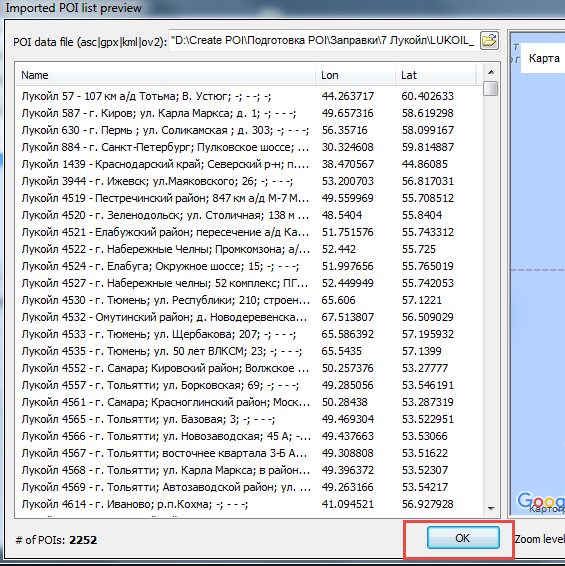

еще раз импортируем файл. Теперь у нас все красиво и хорошо. Жмем Ок. И повторяем процедуру импорта файлов данных для всех наших категорий

13 PreviewOk.png (74.82 Кб) Просмотров: 8331

**********************************************************************************

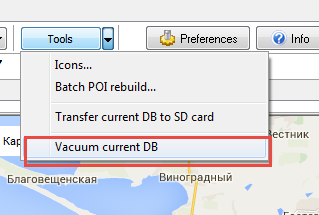

После заполнения данными всех категорий выбираем в меню Tools->Vacuum Current DB. Это скомпилирует наш проект.

14 Vacuum.png (19.08 Кб) Просмотров: 8318

Теперь можно закрыть программу.

Итак, по умолчанию наша коллекция находится в директории POInspect0r
Создаем на карте памяти в корневой директории папку PersonalPOI
Находим наш файл Kukuruza.db3 в корневой директории папки с программой и копируем на SD карту в папку PersonalPOI .
Можно переместить нашу коллекцию в другое удобное место, просто после запуска программы необходимо указать путь к нашей коллекции и нажать кнопку Reload

Формат файла ASC
в файле с расширением asc поддерживается 9 полей разделенных запятой
; Поле 1, Поле 2, Поле 3, Поле 4, Поле 5, Поле 6, Поле 7, Поле 8, Поле 9
Долгота, Широта, Название Точки, Страна, Область\Регион, Город, Улица, НомерДома, Телефон

Символы в начале строки: Запятая [,] - Кавычки [ " ] - Точка с запятой [ ; ] обозначают строку комментария. При импорте данная строка игнорируется.
Для примера создал в блокноте одну точку и сохранил с расширением asc в кодировке utf-8 , а затем импортировал в базу данных

Как правило, импорт данных производится из уже готовых наборов которые содержат только три поля : Долгота, Широта, Название.
В принципе больше ничего и не надо.
Даже если ухитриться и заполнить все поля по раздельности в файле исходных данных, то на экране нашей волшебной магнитолы мы увидим только Название (Имя) нашей точки и ее координаты. Поэтому нет никакого смысла стараться заполнить все возможные поля.

Название (имя) точки интереса
Все наши точки разделены по категориям. Нет никакого смысла в имени точки использовать название категории. Щас поясню :
Допустим мы создали дерево категорий - АЗС -> ЛУКОЙЛ -> наши точки POI
Все наши точки имеют название АЗС Лукойл №хххх
При выборе цели из категории ЛУКОЙЛ на экране РНС будет отображаться Имя точки то есть АЗС Лукойл №ххх и Имя категории. то есть Лукойл
Масло маслянное.
То есть, оптимальнее всего чтобы в имени точки был ее адрес, а название категории и так будет отображаться

Творческих вам узбеков
