разбор бокового зеркала (замена повторителя поворотника)

разбор бокового зеркала (замена повторителя поворотника)

Сообщение predator » 26 июн 2013, 21:18

Много спрашивал,читал,информации по разборке бокового зеркала достаточно,но некоторые мелкие моменты не прописаны и могут новичка поставить в тупик. Так что пусть это будет для них и кто хочет дерзнуть сам. Знатоков и модеров прошу не ругаться. ))
Итак нужно: торкс, несколько приспособлений,инструментов для отжима зеркала,пластика.
Аккуратно снимаем части всей конструкции,т.к. есть риск по первости и вообще,что что нибудь треснет вдруг)) если часть какая то не идет,надо пересмотреть не цепляет ли ее где то и оттягивать постепенно.
1.выставляем зеркало в нижнее положение (наклон вниз).
2.поворачиваем весь корпус бокового зеркала вперед.
3.аккуратно оттягиваем руками и доп.инструментом зеркальце на себя,желательно брать и оттягивать зеркало за центр,т.к края хрупкие. Постепенно оттягиваем по всему краю зеркала.
4.после того,как зеркало отщелкнулось,отсоединяем обогрев зеркала (два провода).опять же аккуратно,т.к. концы хрупкие.
5.далее видим круглый механизм на котором крепилось зеркало, в нем по центру и с боков от него, откручиваем поочередно три винта (нужен торкс).
6.после того,как открутили три винта, отщелкиваем сам круглый механизм-крепеж. Вокруг этого круглого механизма несколько пластмассовых защелок-отогнуть и потянуть на себя.
7.можно отсоединить провода управления механизмом зеркала,можно и не отсоединять,если особо мешать не будет.(кому как)
8.после этого снимаем сам корпус бокового зеркала (корпус-часть зеркала крашенная в цвет кузова). Снимаем аккуратно,вытягивая из пазов сначала нижнюю часть,которая под стеклом зеркала,потом постепенно оттягиваем весь корпус по краям при этом тянем его вверх. Корпус должен постепенно отходить и в итоге сняться. снимаем его со всей конструкции.
9.оставшуюся по центру пластиковую конструкцию снимаем отжав два пластиковых зажима. Далее снимаем ее.
10. вытаскиваем нижнюю часть бокового зеркала,видим крепеж дополнительного бокового поворотника.
11. вытаскиваем из разъема поворотника питание. Отщелкиваем один пластиковый крепеж. Вуаля,поворотник в руках.
Сборка в обратной последовательности.
Вложения

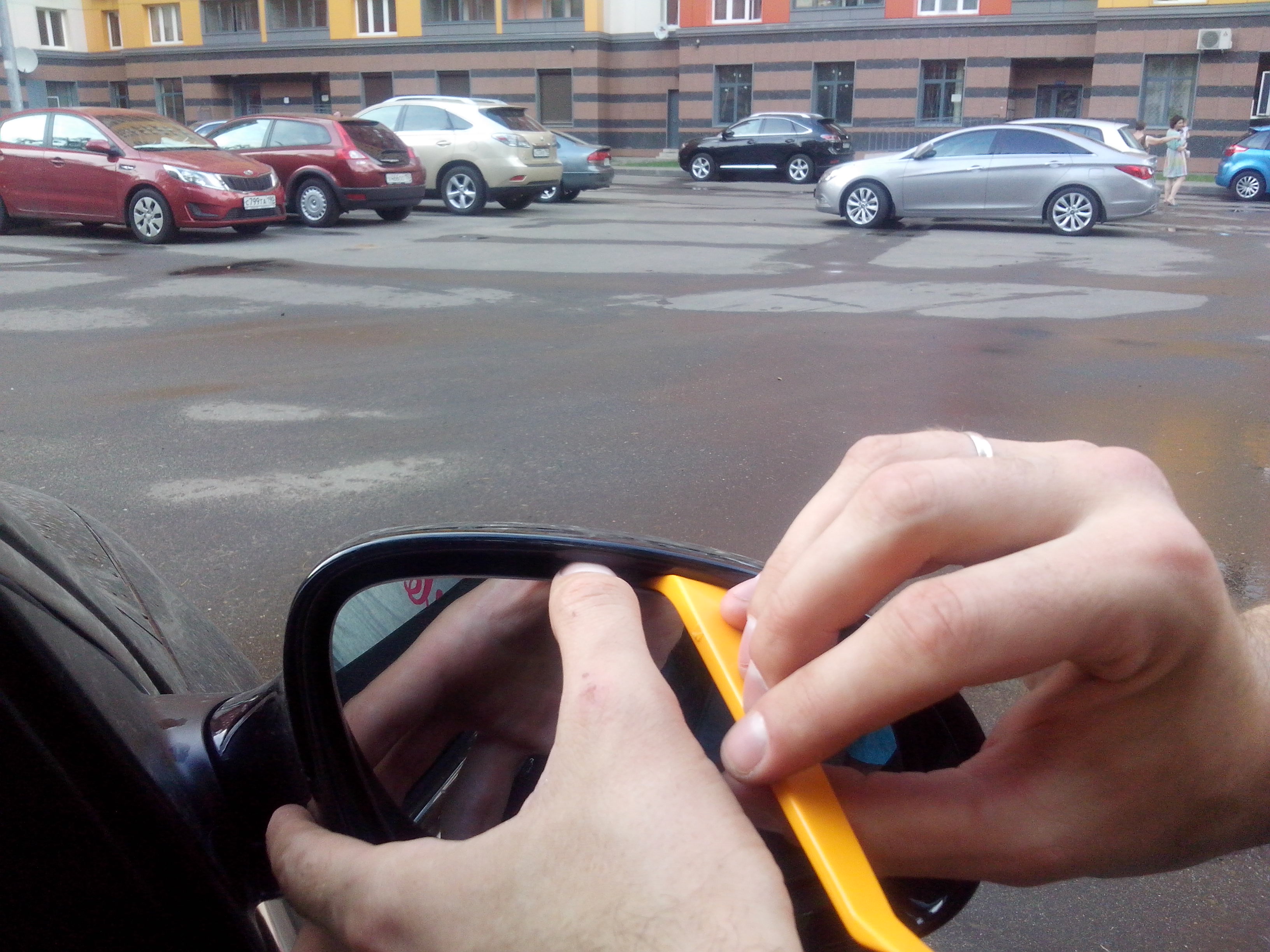

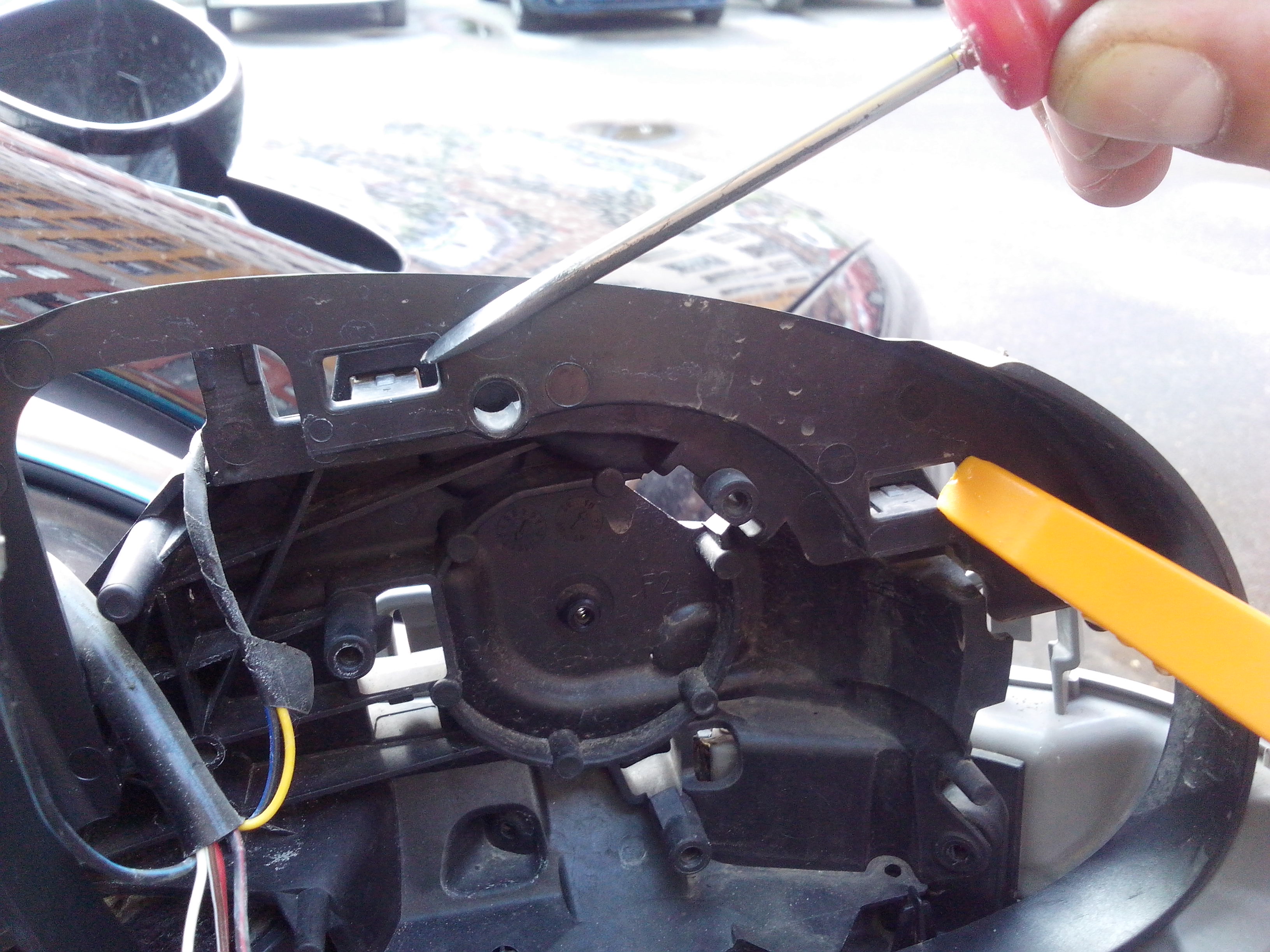

отжимаем зеркальце

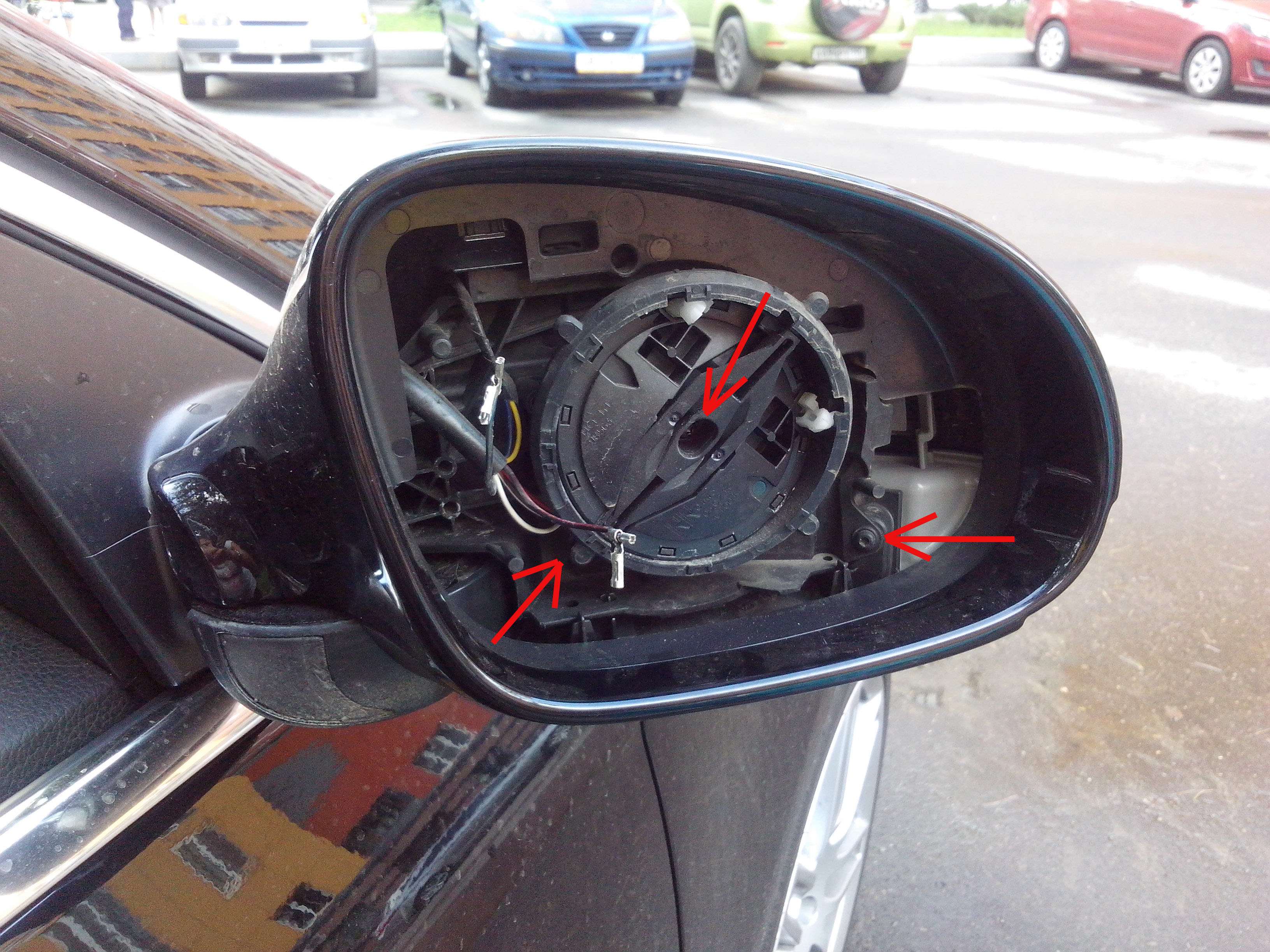

винты крепежа

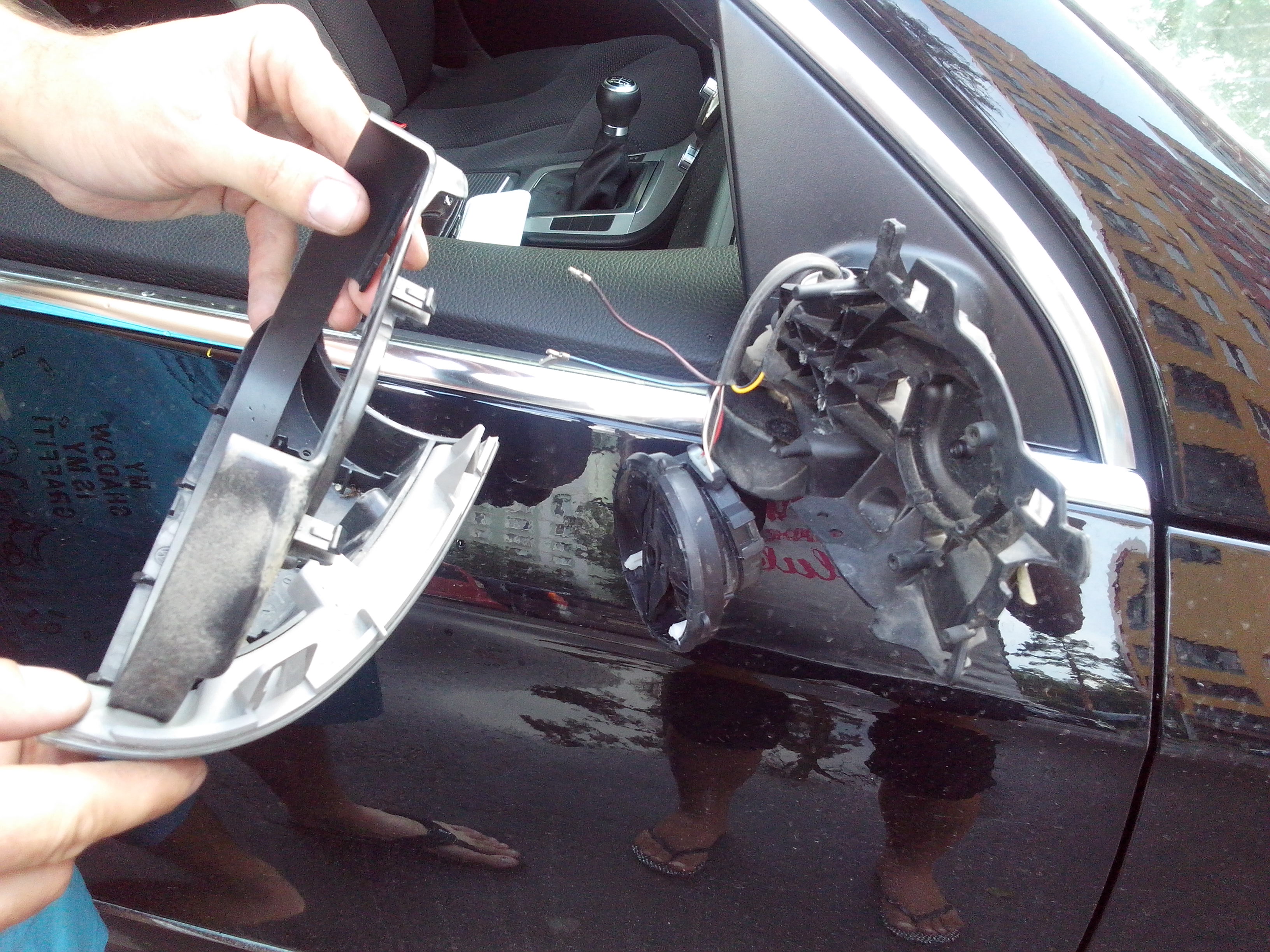

снятие пластикового корпуса крашенного в цвет вашего авто

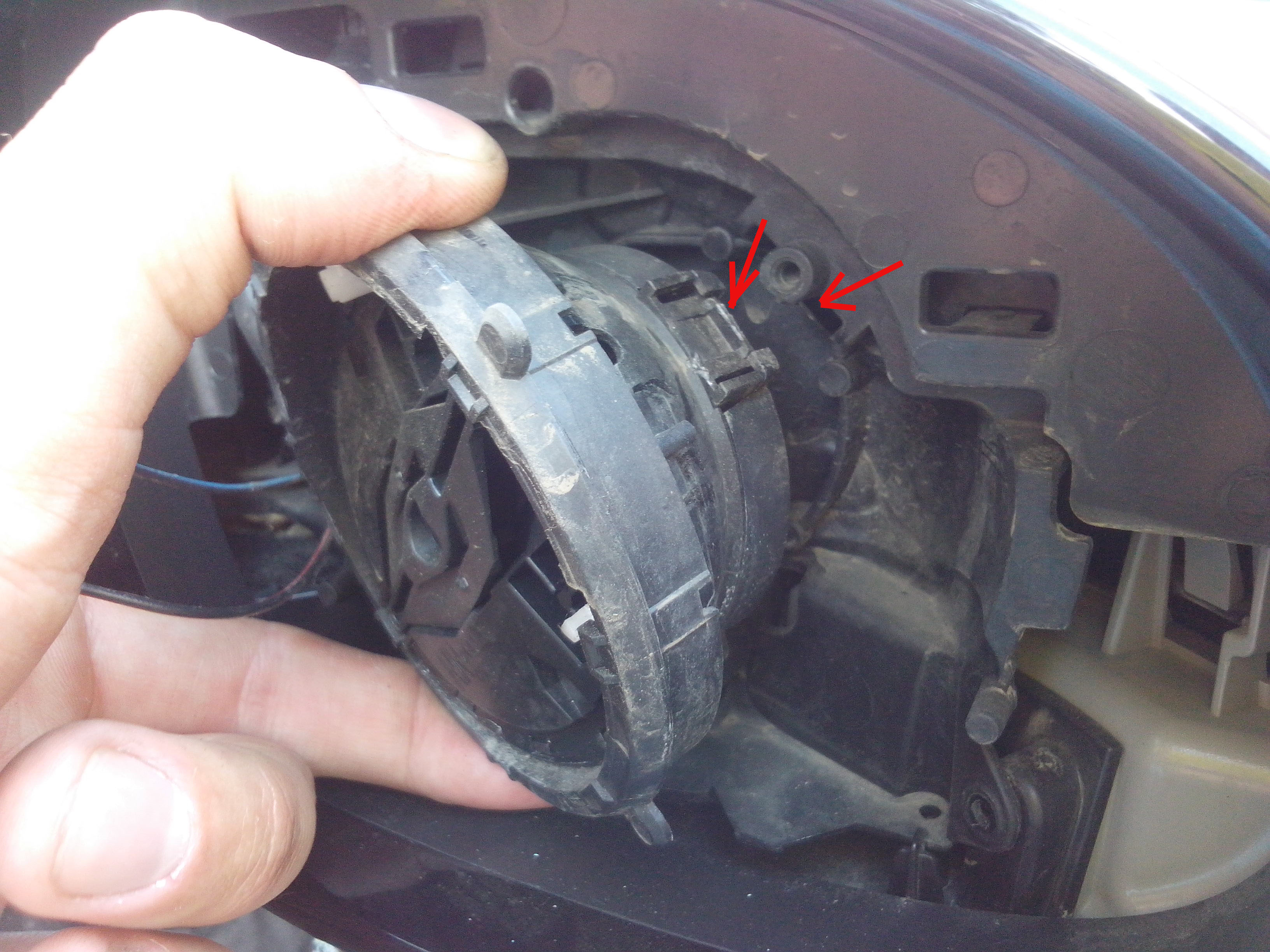

крепеж (зажимы) регулировочного механизма зеркала

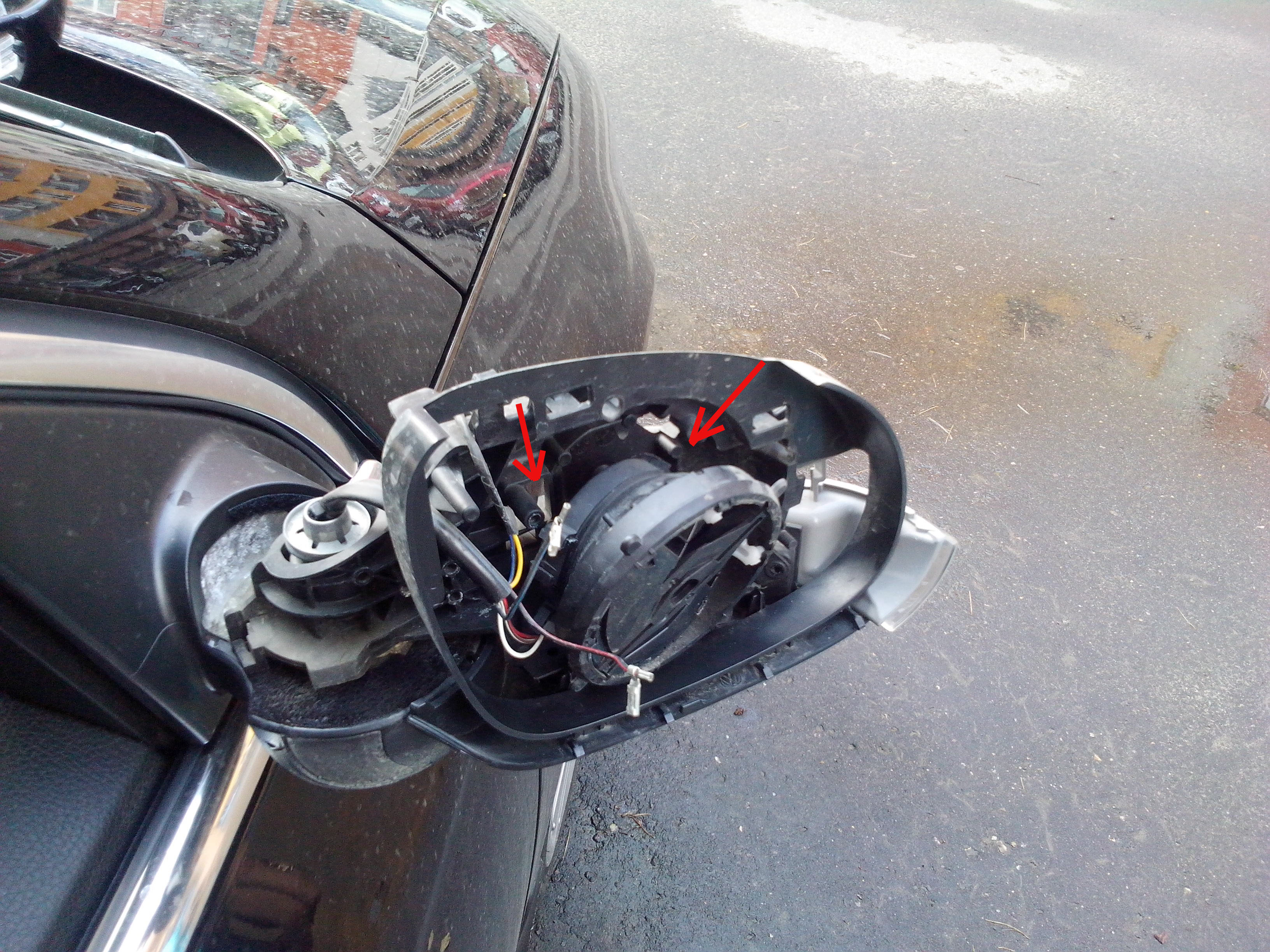

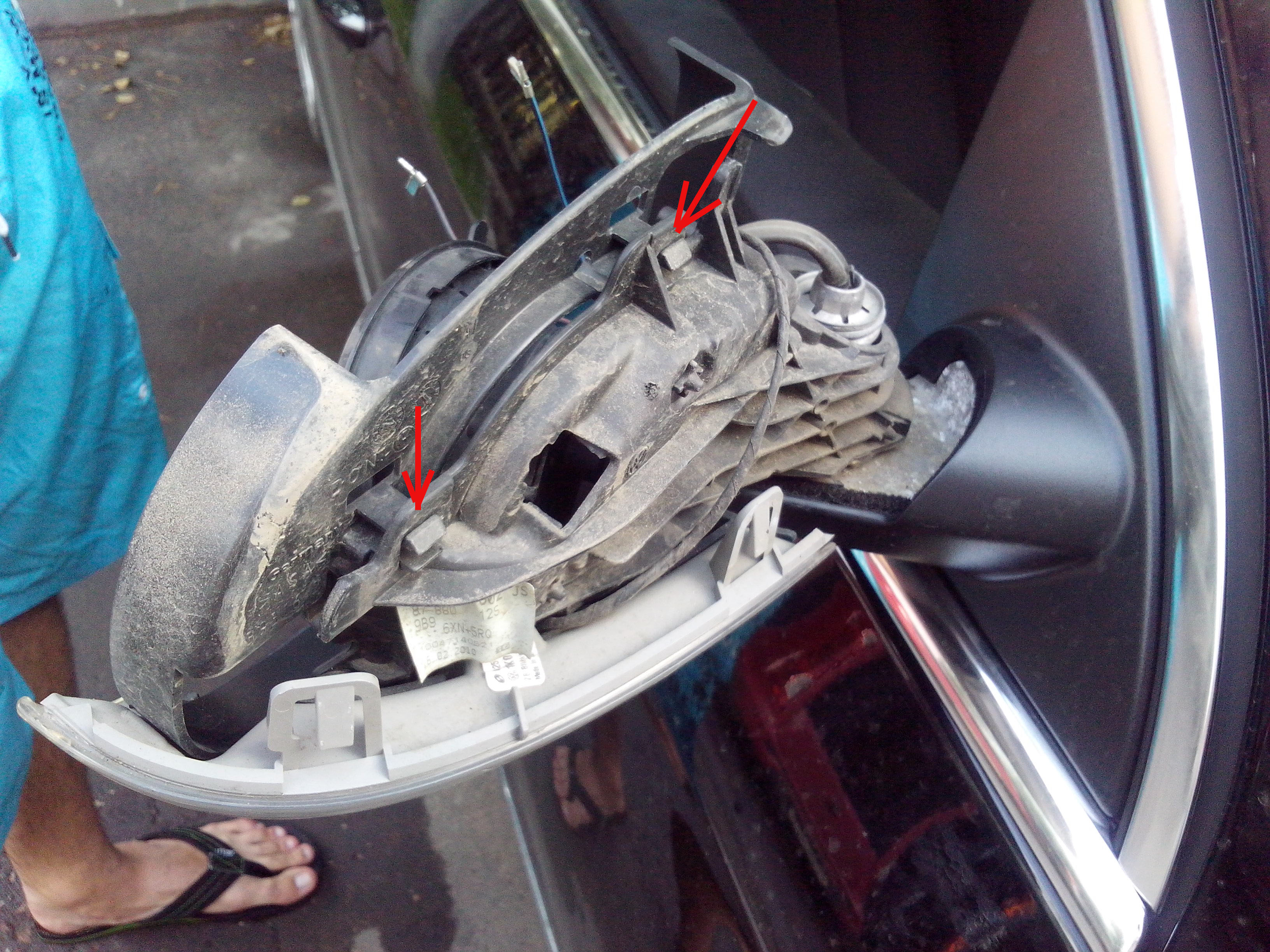

крепления центр.пластиковой конструкции
крепления центр.пластиковой конструкции

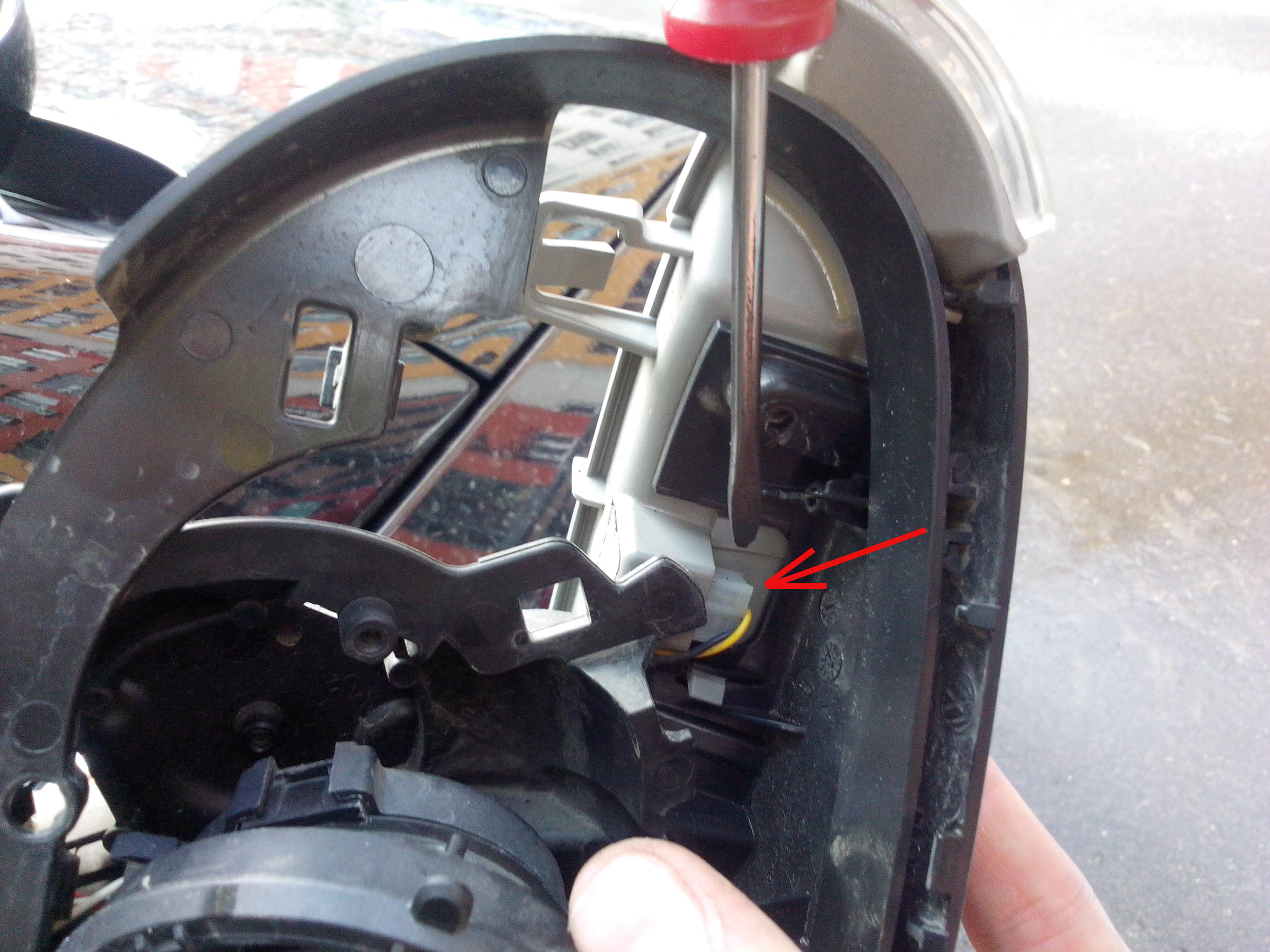

питание поворотника

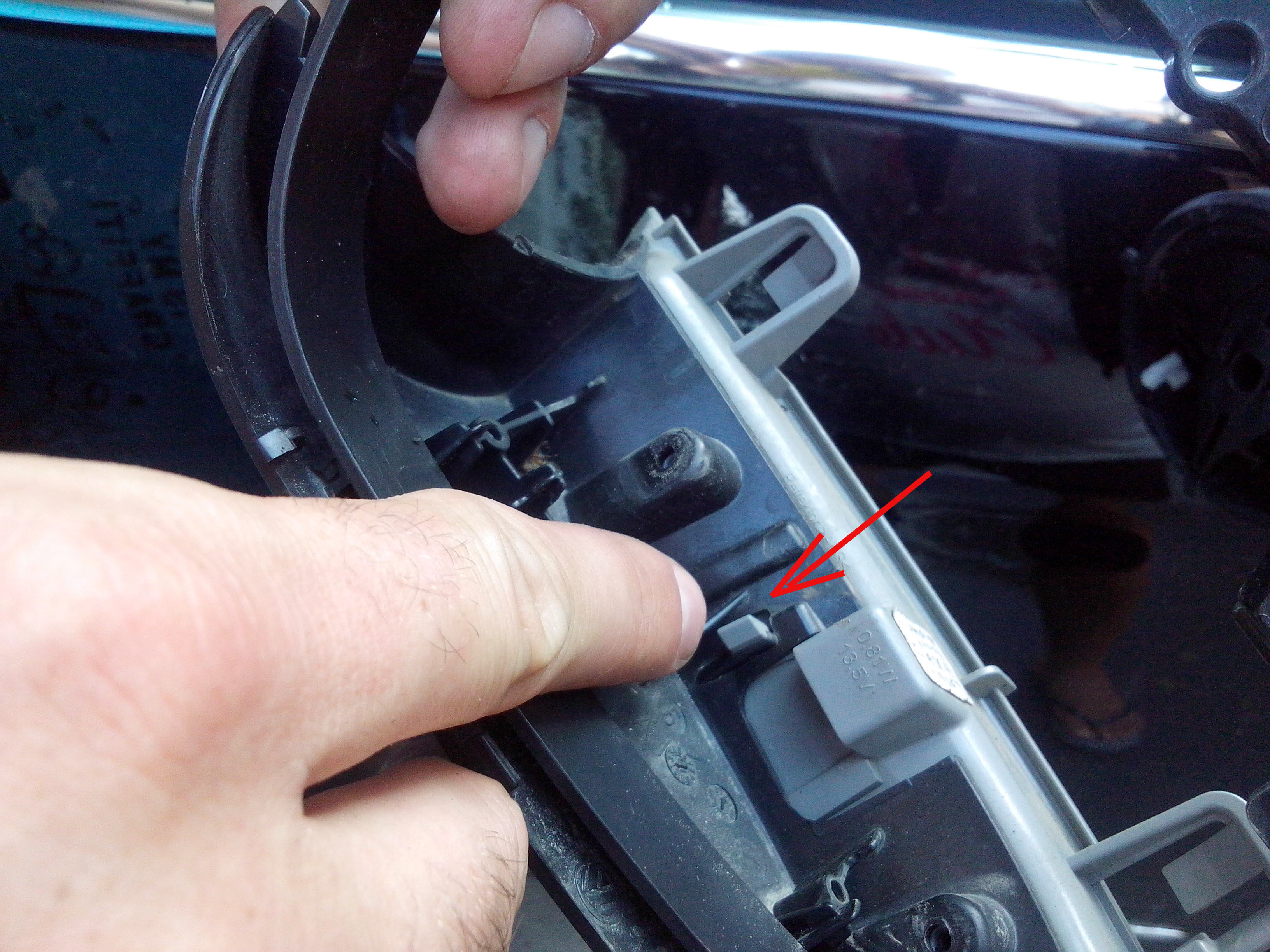

зажим самого поворотника
век живешь - век учись
приборка СС, мультируль, рнс 510, <O o W o O>, рамки b6club, воздуховоды с подсветкой, Eibach, BILSTEIN, Votex, Hi Def
Аватара пользователя
predator
Местный

Автор темы
Сообщения: 178
Зарегистрирован: 27 мар 2012, 11:57
Откуда: Раменское

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение S.A.Parshin » 26 июн 2013, 21:39

Отчет хорош, но я делал проще зеркало за край оттянул и вынул. Корпус крашенный снизу тянется в сторону багажника и вверх и ....снято, далее три или 2 винта на самом поворотнике откручиваем и все осталось его отщелкнуть, полностью корпус снимать не надо. 15 замена 2-х поворотников.
Passat b6, 1.8 tsi, BZB, 6 мкпп, 2008 г. OoWoO, зеркала б7, декор б7 с часами, выхлоп на 2 стороны, дхо в штатном корпусе, RCD 510, климат от б6 2010 г.в.
Аватара пользователя
S.A.Parshin
Бывалый

Сообщения: 865
Зарегистрирован: 13 май 2012, 06:59
Откуда: Орел

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение predator » 26 июн 2013, 22:09

S.A.Parshin, ок. возьмем на заметку ;)
век живешь - век учись
приборка СС, мультируль, рнс 510, <O o W o O>, рамки b6club, воздуховоды с подсветкой, Eibach, BILSTEIN, Votex, Hi Def
Аватара пользователя
predator
Местный

Автор темы
Сообщения: 178
Зарегистрирован: 27 мар 2012, 11:57
Откуда: Раменское

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение PAMA » 27 июн 2013, 05:56

predator
действительно часто спрашивают
молодец что выложил!
Аватара пользователя
PAMA
Танкист

Сообщения: 8105
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение CABa » 27 июн 2013, 12:32

Ха, а я как раз в то время как предатор выкладывал, на своей этот самый повторитель менял.
Правда, делал так, как советует Паршин, т.к. действительно разбирать весь корпус смысла нет.
И всем кто только собирается менять, советую обратить внимание на п.3 инструкции Предатора:
"3.аккуратно оттягиваем руками и доп.инструментом зеркальце на себя,желательно брать и оттягивать зеркало за центр,т.к края хрупкие."

Ибо трещины на зеркале появляются незаметно... :(
Аватара пользователя
CABa
Частый гость

Сообщения: 43
Зарегистрирован: 04 дек 2011, 11:24
Откуда: Москва

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение predator » 27 июн 2013, 18:47

вариант S.A.Parshinа чуть проще.но я хотел разжевать так сказать и получилось,что пошел чуть более сложным путем.
век живешь - век учись
приборка СС, мультируль, рнс 510, <O o W o O>, рамки b6club, воздуховоды с подсветкой, Eibach, BILSTEIN, Votex, Hi Def
Аватара пользователя
predator
Местный

Автор темы
Сообщения: 178
Зарегистрирован: 27 мар 2012, 11:57
Откуда: Раменское

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение S.A.Parshin » 27 июн 2013, 19:15

predator
Ты молоток, получилось отлично и наглядно!!! Только вот понять не могу чем фотографировал? :shock: Руки воде все две на фото видны? :D
Passat b6, 1.8 tsi, BZB, 6 мкпп, 2008 г. OoWoO, зеркала б7, декор б7 с часами, выхлоп на 2 стороны, дхо в штатном корпусе, RCD 510, климат от б6 2010 г.в.
Аватара пользователя
S.A.Parshin
Бывалый

Сообщения: 865
Зарегистрирован: 13 май 2012, 06:59
Откуда: Орел

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение Evg2 » 27 июн 2013, 19:48

Может кто знает ( коль уж разбирали полностью зеркала) , как организован фиксатор при складывании и раскладывании зеркал??? А то у меня при раскладывании зеркало выворачивает полность вперед. Видать где то сломан ограничитель или что там есть. Можно ли это как то починить или только новое покупать?
Passat B6 2.0TDI,BKP, 2006г, сарай, 6DSG
Evg2
Частый гость

Сообщения: 84
Зарегистрирован: 20 ноя 2011, 01:27

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение anton-67 » 27 июн 2013, 20:19

S.A.Parshin писал(а): Только вот понять не могу чем фотографировал? Руки воде все две на фото видны?

На предпоследней фотке видел - отражение четырех ног на двери,значит еще две руки были свободными. :D
anton-67
Мембер

Сообщения: 1266
Зарегистрирован: 07 авг 2011, 22:09

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение predator » 27 июн 2013, 21:41

жена помогает советом и делом :D это уж лучше чем с подругами сплетни разводить :D
век живешь - век учись
приборка СС, мультируль, рнс 510, <O o W o O>, рамки b6club, воздуховоды с подсветкой, Eibach, BILSTEIN, Votex, Hi Def
Аватара пользователя
predator
Местный

Автор темы
Сообщения: 178
Зарегистрирован: 27 мар 2012, 11:57
Откуда: Раменское

Аватара пользователя
TREND 75
Местный

Сообщения: 196
Зарегистрирован: 17 сен 2012, 19:23
Откуда: Кумертау, Башкортостан

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение petrovich an » 19 дек 2014, 19:31

Хммм,у меня как то странно,в правой двери поворотник работает,но как то слабовато он светит,как будто что то ему не хватает... :?
Аватара пользователя
petrovich an
Местный

Сообщения: 101
Зарегистрирован: 19 ноя 2014, 13:49
Откуда: Рига

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение Svolota » 11 янв 2015, 08:36

а сколько лампочек в зеркале должно стоять на поворотник ??? У меня горит по 1 с каждой стороны а сканер показывает на ошибку типа в неисправности повторителя в зеркале ????
Passat B6 2006г 2.0 FSI 150л.с АКПП

Svolota
Частый гость

Сообщения: 67
Зарегистрирован: 10 янв 2015, 16:33
Откуда: Астана, Барнаул

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение petrovich an » 11 янв 2015, 09:40

Svolota писал(а):а сколько лампочек в зеркале должно стоять на поворотник ??? У меня горит по 1 с каждой стороны а сканер показывает на ошибку типа в неисправности повторителя в зеркале ????

По две.
Аватара пользователя
petrovich an
Местный

Сообщения: 101
Зарегистрирован: 19 ноя 2014, 13:49
Откуда: Рига

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение Alemania » 11 янв 2015, 10:01

Svolota писал(а):а сколько лампочек в зеркале должно стоять на поворотник ??? У меня горит по 1 с каждой стороны а сканер показывает на ошибку типа в неисправности повторителя в зеркале ????

А у меня три светодиода.

После замены левого на новый, разобрал старый...пайка дерьмо..Разобрать аккуратно не получилось, белый прозрачный пластик лопнул.
(тел. +7(982)1O2-4O-7O ) Passat B6 DSG7 1.8TSi ComfortLine 2010г
Alemania
Почетный мембер

Сообщения: 3285
Зарегистрирован: 12 авг 2012, 10:31
Откуда: Магнитогорск

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение Victor » 11 янв 2015, 12:37

Всем привет!

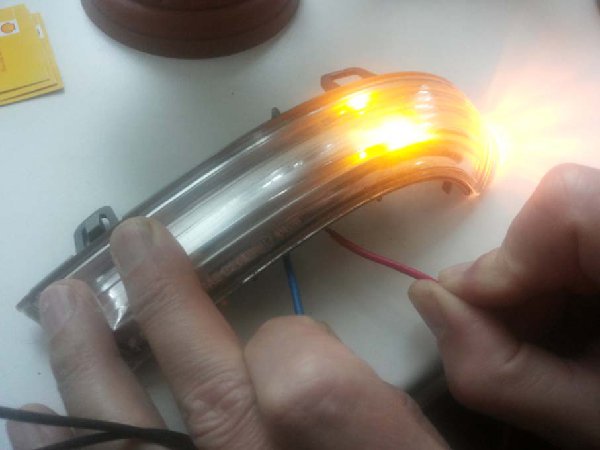

Наверное месяц наблюдал, работу своего повторителя на левом зеркале, "то горит, то не горит", наконец потух окончательно. Итак приобрёл на экзисте новый повторитель 1KO 949 101, внимательно изучив форум стал ждать плюсовой температуры для замены ибо рем зоны у меня нет. Боясь что нибудь сломать провозившись минут 45 повторитель я поменял! Хочу сказать на одном "ухе" защёлку я всё таки отломил или её отломили до меня, так как ни щелчка ни обломка я не наблюдал. Вознаградив себя пивасиком за проделанную работу решил поиграть с фонариком! Не знаю зачем, но прежде чем начать ломать повторитель, подключил к нему питание 12 V постоянного тока и оху.... , а он горит. Горит собака!!! :?
Подведя итоги пришёл к выводу, что скорее всего окислились клеммы и пропал контакт.
Так что если у кого то возникнет такая проблема, может быть есть смысл для начала разобрать, почистить ... :oops:

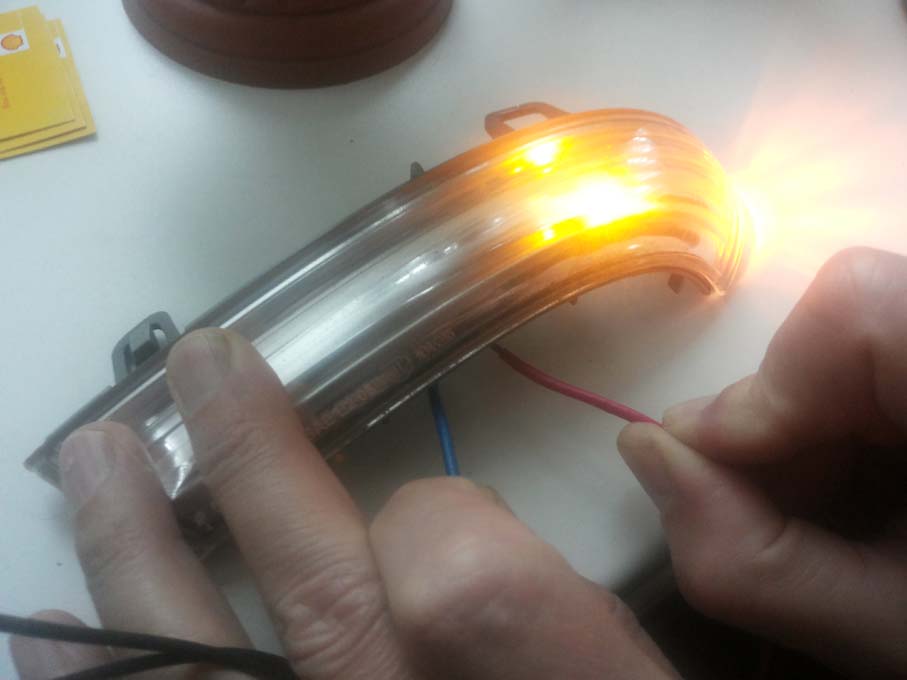

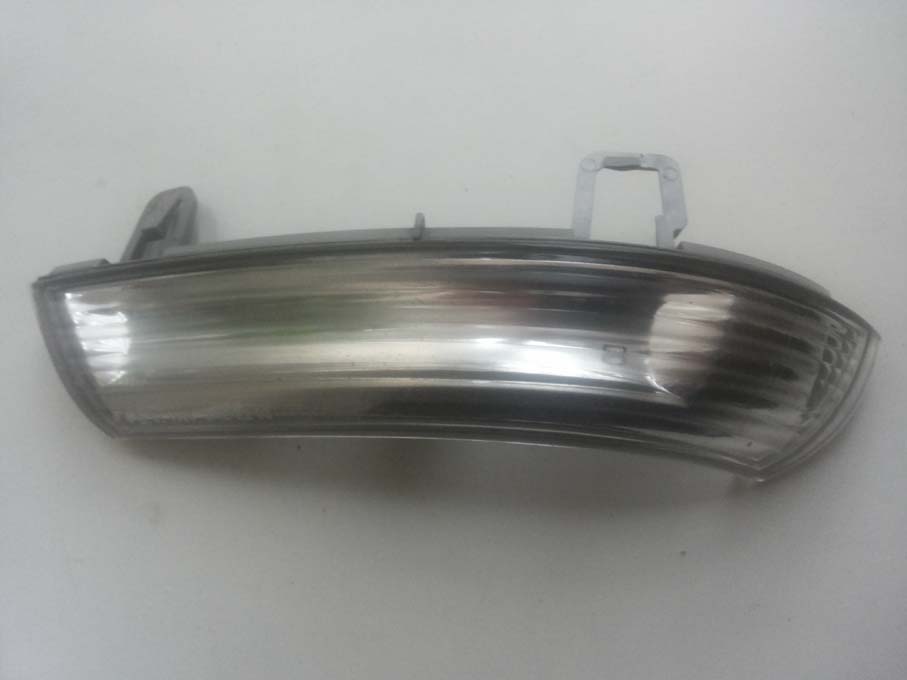

Да, диодов в повторителе три! Удачи на дорогах!!! ;) ;) ;)
Вложения
20150111_110709 копи.jpg
20150111_105710 копи.jpg
[color=#0000BF]Passat В6 Highline 1.8 TSI [/color] продан
Аватара пользователя
Victor
Местный

Сообщения: 392
Зарегистрирован: 31 янв 2011, 20:07
Откуда: Санкт-Петербург

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение Дмитрий07 » 03 май 2016, 15:29

TYC 337-0093-3
Фонарь указателя поворота правый
подойдет ли ?
и вообще, не оригинал кто ставил какой?
Passat B6, 2.0 TDI, CBAB, 140 л.с., 2010г
Аватара пользователя
Дмитрий07
Бывалый

Сообщения: 593
Зарегистрирован: 20 фев 2012, 19:00
Откуда: Санкт-Петербург - Пушкин

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение Rockerok » 04 май 2016, 07:19

Господа, а расшифровать по приведеным фото более упрощеннный вариант? Где там эти 3-2 болта, про которые Паршин упомянул?

ПыСы. Заранее спасибо, ибо предстоит замена....
Passat B6, 2006, 2.0 FSI, BVY
Аватара пользователя
Rockerok
Новичок

Сообщения: 13
Зарегистрирован: 27 апр 2016, 14:14
Откуда: Беларусь, Витебск

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение Дмитрий07 » 04 май 2016, 09:34

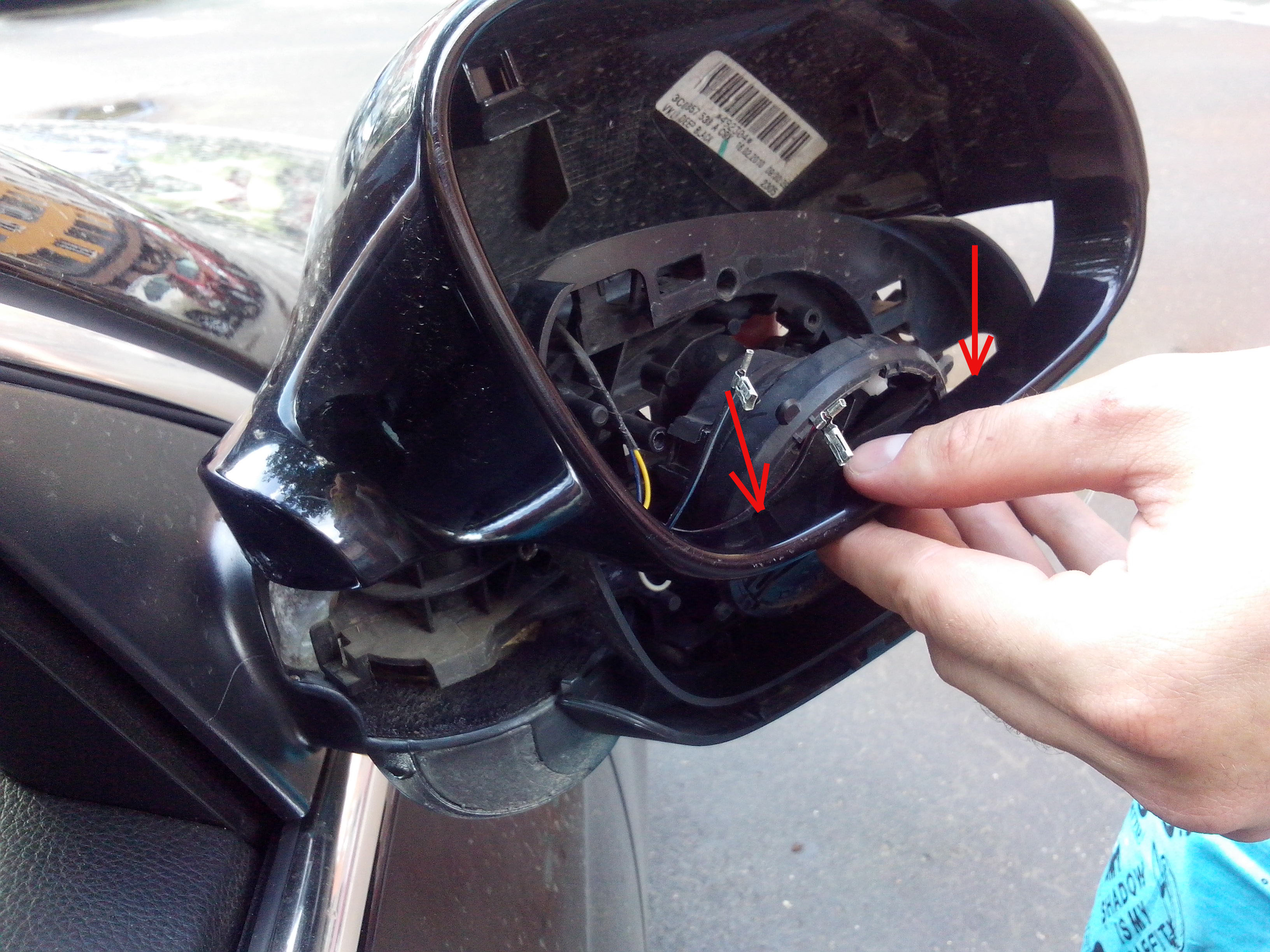

см фото №2, красные стрелочки ;)
Passat B6, 2.0 TDI, CBAB, 140 л.с., 2010г
Аватара пользователя
Дмитрий07
Бывалый

Сообщения: 593
Зарегистрирован: 20 фев 2012, 19:00
Откуда: Санкт-Петербург - Пушкин

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение Rockerok » 05 май 2016, 19:30

Комрады, выручайте. Разобрал зеркало, всё поменял... Собрал... С трудом... Китай епт... Без напильник и ножа никак...
А вот вопрос:
при подключении обогрева самого зеркала имеем ДВА провода - черно-красный и черно-синий...

Какой из них должен идти ближе к машине? А какой по-дальше?

Хелп! И заранее спасибо!
Passat B6, 2006, 2.0 FSI, BVY
Аватара пользователя
Rockerok
Новичок

Сообщения: 13
Зарегистрирован: 27 апр 2016, 14:14
Откуда: Беларусь, Витебск

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение Alemania » 05 май 2016, 19:43

для нагревателя без разницы. лишь бы не вместе
(тел. +7(982)1O2-4O-7O ) Passat B6 DSG7 1.8TSi ComfortLine 2010г
Alemania
Почетный мембер

Сообщения: 3285
Зарегистрирован: 12 авг 2012, 10:31
Откуда: Магнитогорск

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение Сержант » 06 май 2016, 16:58

Дмитрий07 писал(а):TYC 337-0093-3
Фонарь указателя поворота правый
подойдет ли ?
и вообще, не оригинал кто ставил какой?
Сегодня ставил левый TYC 337-0094-3. Встал вроде нормально, работает (посмотрим - сколько?). Но, язычки на 2-х защелках где-то на 1 мм длиннее, а посему не защелкиваются на колпаке зеркала. Напильник в помощь - подтачиваем торцы и все встает на место. Не сложно, цена вопроса - 700 р., дешевле оригинала в 2 раза.
Сержант
Бывалый

Сообщения: 923
Зарегистрирован: 13 ноя 2011, 19:25
Откуда: М.О.

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение Дмитрий07 » 06 май 2016, 21:17

Сержант писал(а):
Дмитрий07 писал(а):TYC 337-0093-3
Фонарь указателя поворота правый
подойдет ли ?
и вообще, не оригинал кто ставил какой?
Сегодня ставил левый TYC 337-0094-3. Встал вроде нормально, работает (посмотрим - сколько?). Но, язычки на 2-х защелках где-то на 1 мм длиннее, а посему не защелкиваются на колпаке зеркала. Напильник в помощь - подтачиваем торцы и все встает на место. Не сложно, цена вопроса - 700 р., дешевле оригинала в 2 раза.

+1, сегодня то же установил, все встало и защелкнулось,
на вид кетайски кетай, но работает и цена 593р это ПЛЮС 8-)
Passat B6, 2.0 TDI, CBAB, 140 л.с., 2010г
Аватара пользователя
Дмитрий07
Бывалый

Сообщения: 593
Зарегистрирован: 20 фев 2012, 19:00
Откуда: Санкт-Петербург - Пушкин

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение Rockerok » 18 май 2016, 13:59

Аналогично - ставил следующее

Артикул: VVWM1017PBL
Оригинальный номер: 1K0949101
Производитель: TYC

Сержант писал(а):
Дмитрий07 писал(а):TYC 337-0093-3
Но, язычки на 2-х защелках где-то на 1 мм длиннее, а посему не защелкиваются на колпаке зеркала. Напильник в помощь - подтачиваем торцы и все встает на место.

только тупо использовал острый нож... )
Passat B6, 2006, 2.0 FSI, BVY
Аватара пользователя
Rockerok
Новичок

Сообщения: 13
Зарегистрирован: 27 апр 2016, 14:14
Откуда: Беларусь, Витебск

Re: разбор бокового зеркала (замена повторителя поворотника)

Сообщение palindrom.sky » 15 окт 2016, 20:25

Доброго времени суток всем!
Хотел бы поблагодарить автора темы за подробный отчет. Именно благодаря ему сегодня успешно заменил правый повторитель на зеркале.
Делал все как по отчету, ничего сложного.
Для снятия зеркала использовал...бонусную пластиковую карту :D
Еще хотел бы предупредить, работы лучше проводить в теплый сезон или же в боксе. На улице было +4, сломал две защелки на старом повторителе, когда поднимал кожух зеркала. В принципе остальной пластик более менее крепкий.
Всем удачи
Passat B6, 2.0 FSI, BVZ, AT.
palindrom.sky
Частый гость

Сообщения: 47
Зарегистрирован: 25 сен 2016, 18:33
Откуда: КЗ, Костанай

След.

Вернуться в Фотоотчеты (сделай сам)

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 4

Яндекс цитирования
© 2009-2015 Volkswagen Passat B6 club - Клуб любителей Фольксваген Пассат Б6.
Размещение рекламы/письмо админу: info [собака] b6club [точка] ru
