Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 03 апр 2014, 19:05

Доброго времени суток Уважаемые форумчане, вот решил поделиться небольшой информацией по снятию установки обшивки потолка, может кому-то пригодиться. В моём случае это универсал в простонародье именуемый сараем. Причина снятия потолка - Уж очень хотелось лицезреть на крыше моего сарайчика хром рейлинги, что в результате и было реализовано попутно с установкой двух цветных колец от Пашустика в задние фонари, как говориться до кучи. И так в кратце: Особого труда это не составит - Если делать всё аккуратно как говориться с чувством, с толком, с расстановкой, но попутно нужно будет снять боковые обшивки багажника, для того чтоб снять, поставить 4 обшивки задних стоек, так как я ещё устанавливал кольца то в моём случае всё равно всё это нужно было разбирать.
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 03 апр 2014, 19:43

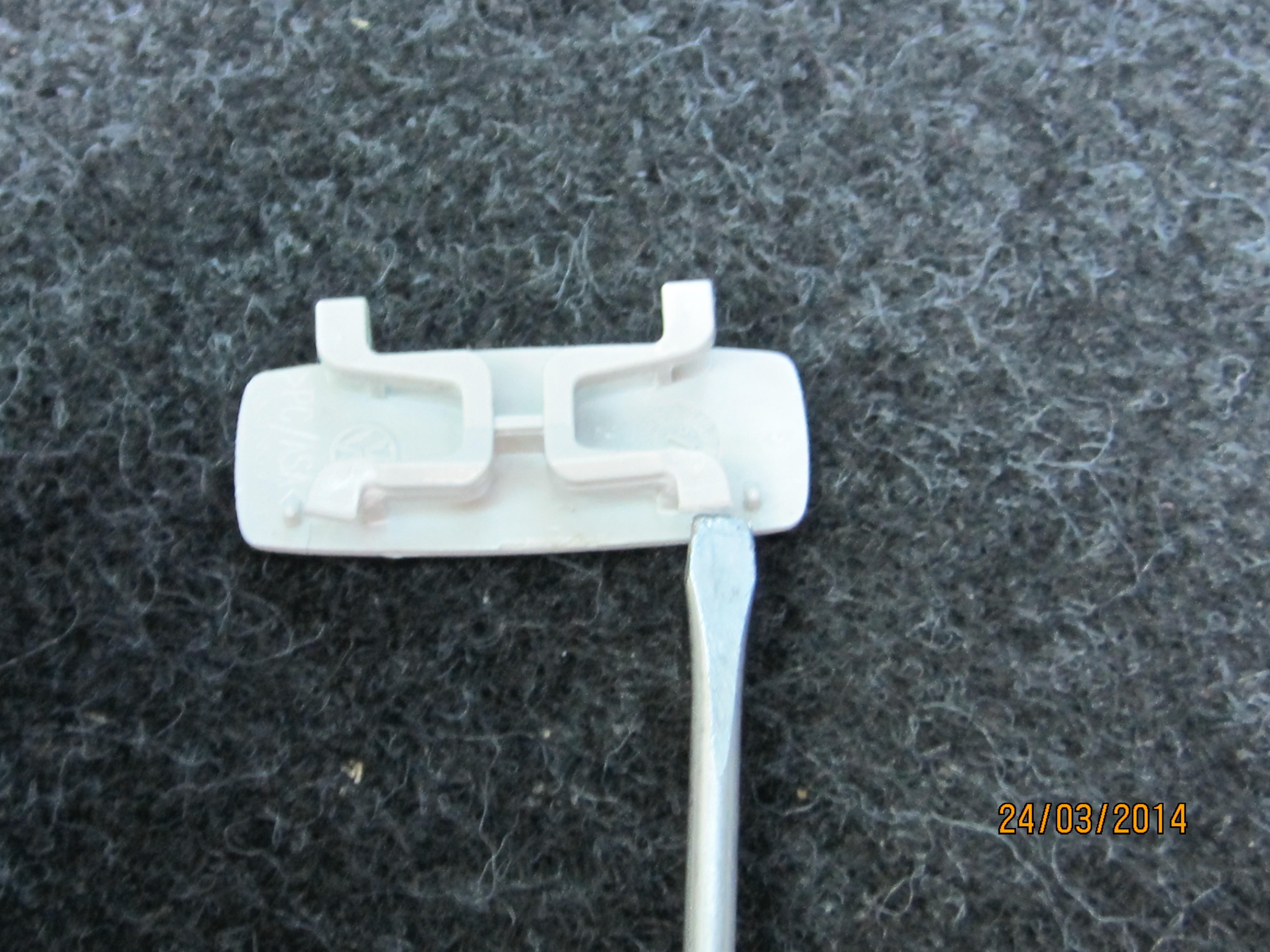

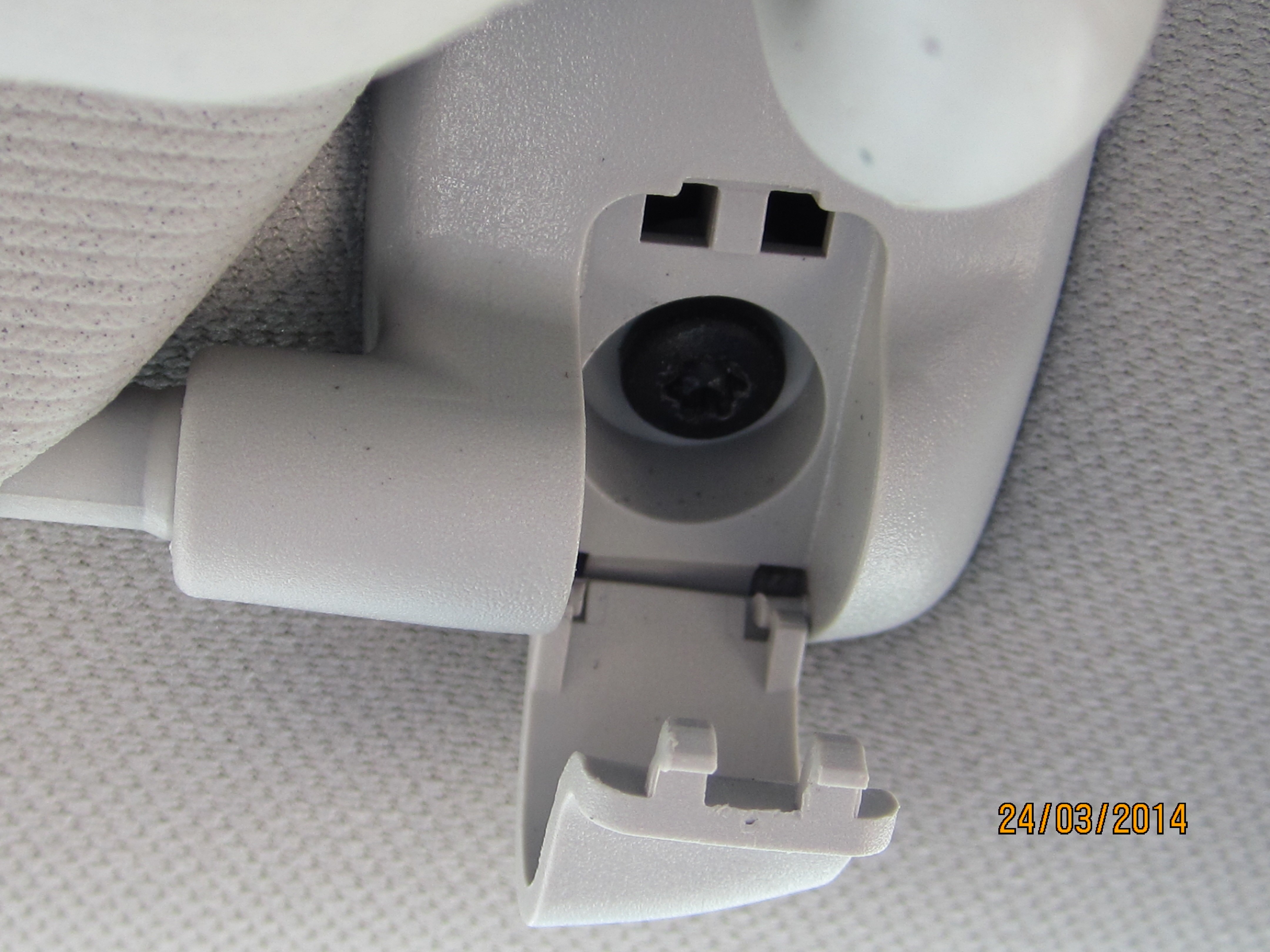

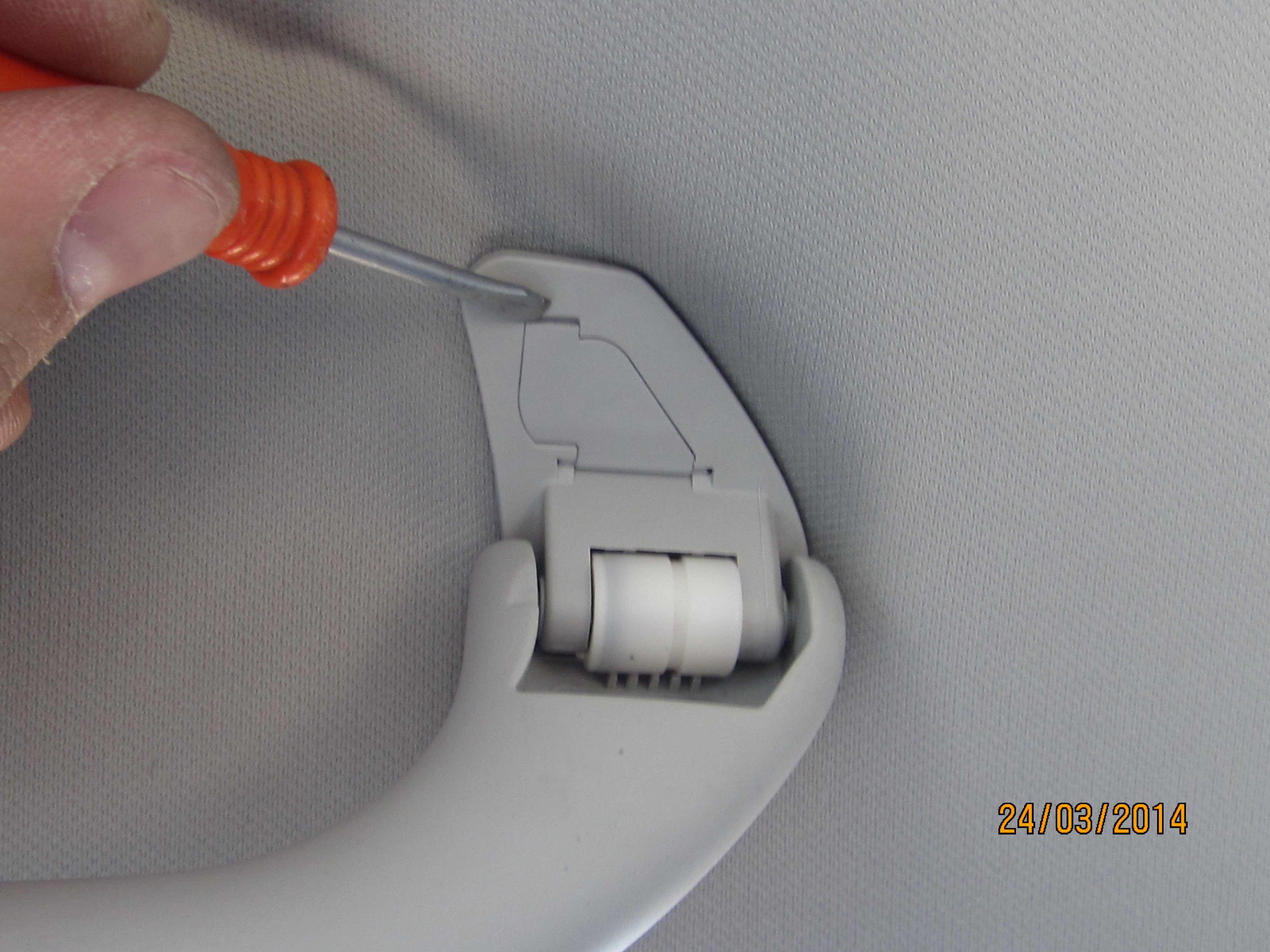

Откручиваем все 4 ручки по два самореза на каждую
Вложения
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 03 апр 2014, 19:59

Без паники усё только в процессе - Москва не сразу строилась.
Вложения
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение alekst1201 » 03 апр 2014, 21:35

тему почистил, за флуд будут выноситься предупреждения.
Passat B6 2.0 TDI (СВАВ) DSG HIGHLINE
Passat B7 2.0 TDI (СLL ) DSG HIGHLINE
ICQ 64-19-555-00
Если у вас имеются какие-то претензии, то Вам сюда
Аватара пользователя
alekst1201
Модератор

Сообщения: 3143
Зарегистрирован: 15 фев 2010, 21:11
Откуда: 50 регион

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение Яуген » 03 апр 2014, 21:37

Уууух, ну мы же не со зла :oops:
:) ;)
Тойота Марк2 Блит Сильвер, 2.0
продан
PASSAT VARIANT SPORT 2006 2.0 BMP+DSG...
Продан.
Теперь Тойота МАРК 2 Блит, тв, цвет жемчужина,сенсорный климат,2,5 литра FSI 200 коней без турбы!
НЕНАВИЖУ Пассаты!!! ЛЮБЛЮ КЛУБ!!!
Аватара пользователя
Яуген
Почетный мембер

Сообщения: 6993
Зарегистрирован: 01 авг 2011, 00:20
Откуда: ДОМОДЕДОВО

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 03 апр 2014, 22:03

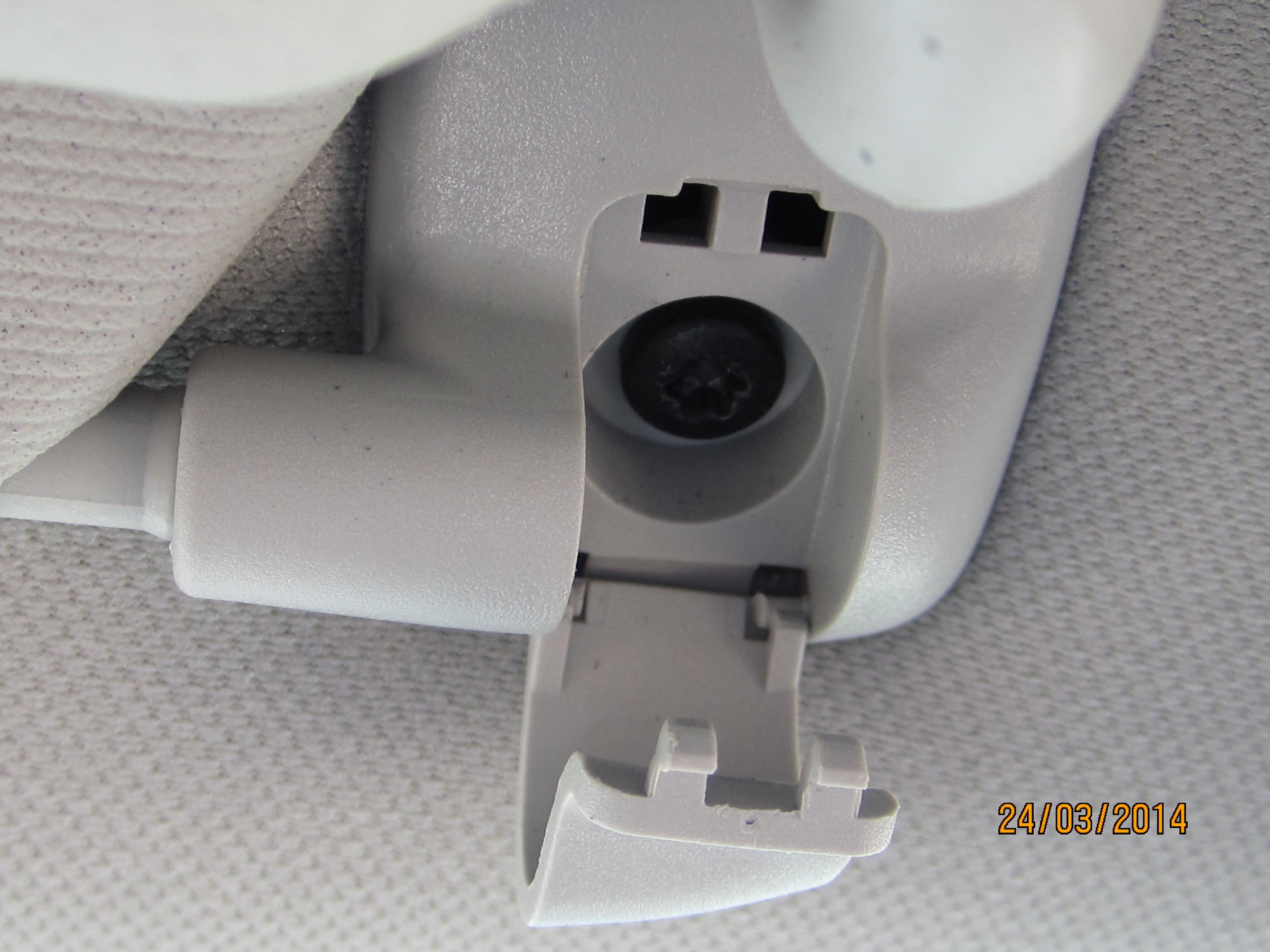

Откручиваем солнце защитные козырьки
Вложения
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 03 апр 2014, 22:41

Здесь с солнце защитными козырьками ВНИМАНИЕ! их пока не извлекать, а то остануться висеть на проводах подсветки зеркала (В лудшем случае) с дуру можно их повыдирать, провода очень короткие и там есть разъём который нужно будет рассоеденить и сделать это можно будет только тогда, когда снимите либо отогнёте саму обшивку из уплотнителя двери (сама обшивка побокам вставляется ещё в уплотнители дверей. Разъёмы ноходятся с краёв солнце защитных козырьков со стороны дверей. Вот собственно и этот разъём, наглядно становиться понятней
Вложения
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 04 апр 2014, 00:11

К солнцезащитным козырькам ещё вернёмся при сборке, есть маленький ньюанс. Фото делал уже при сборке, мог что-то и забыть, так что прошу заранее прощенья, но стараюсь чтоб было максимально понятно. Далее переходим к боковым стойкам, точнее к их обшивкам. Аккуратно поддеваем заглушки с надписью AIRBAG (подковыриваем) и извлекаем их, сделал фото с разных ракурсов чтоб было понятней что и где поддевать, этим местом где указано отвёрткой заглушка стоит к низу, тое-сть к полу. Я подевал с двух сторон с боку и где указано отвёрткой и без - фанатизма. В моем случае нужно было извлечь - 4 заглушки в передних стойках 2шт (где лобовое) и с зади 2шт ( стойки которые над задней спинкой заднего сидения), стойки с заглушками - 2шт где ремни безопасности переднего пассажира и водителя, там заглушки извлекать не надо, там немного другая конструкция крепления обшивки, но тут ВНИМАНИЕ! это было в моем случае, у кого-то возможно по другому и здесь тоже нужно будет их извлекать. Вот собственно фото заглушек.
Вложения
Последний раз редактировалось х806хр 04 апр 2014, 00:42, всего редактировалось 1 раз.
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 04 апр 2014, 00:38

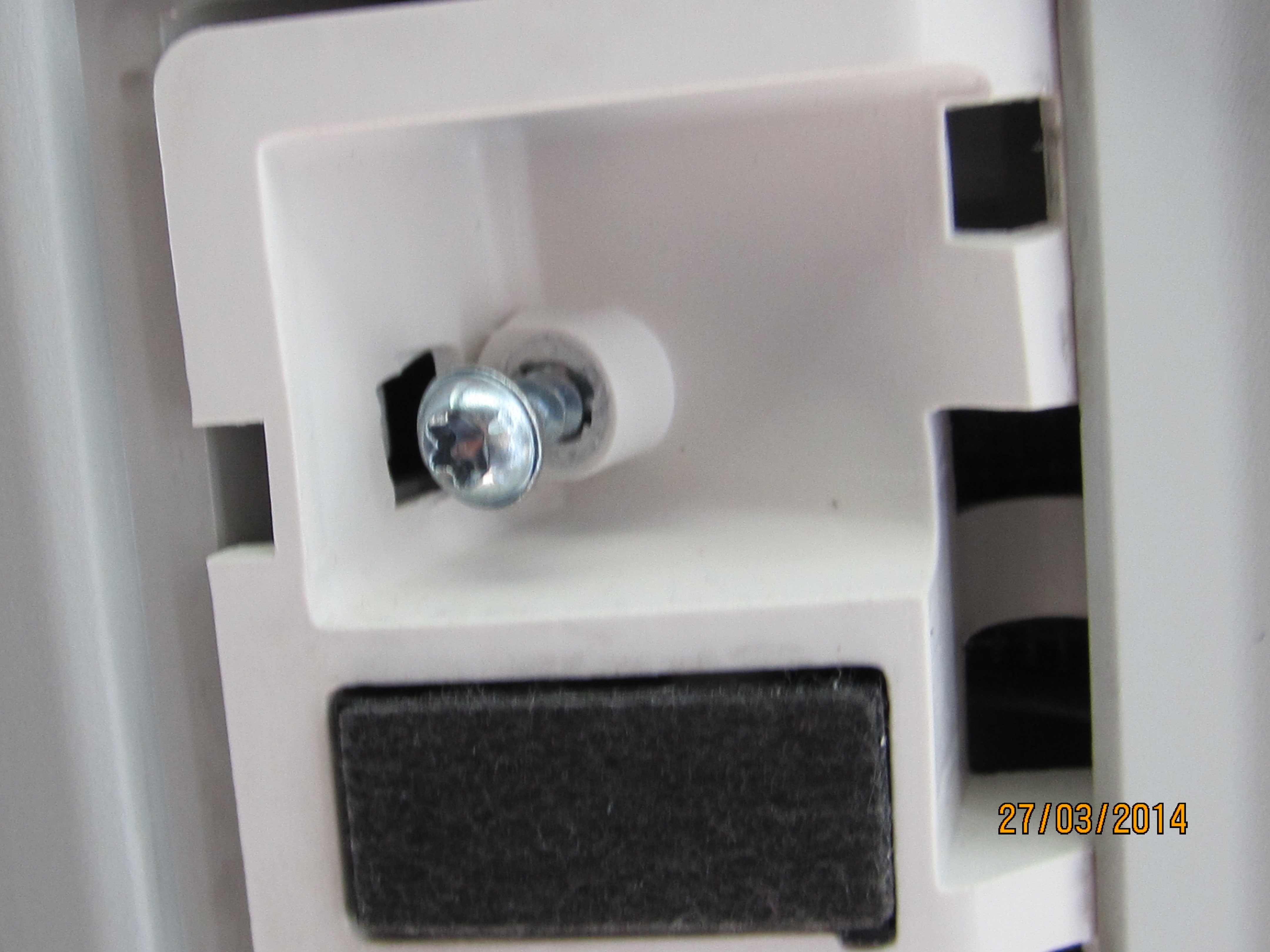

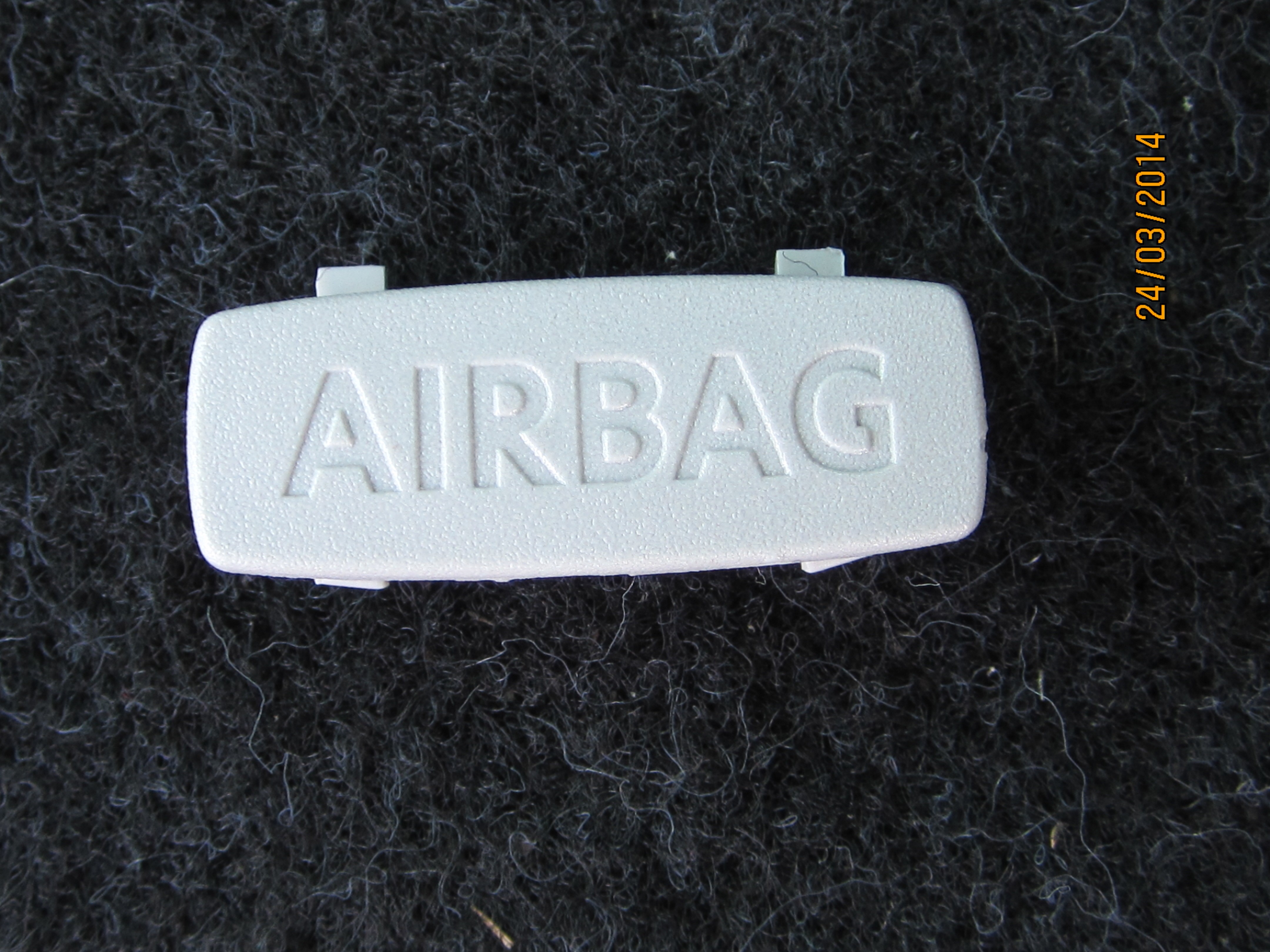

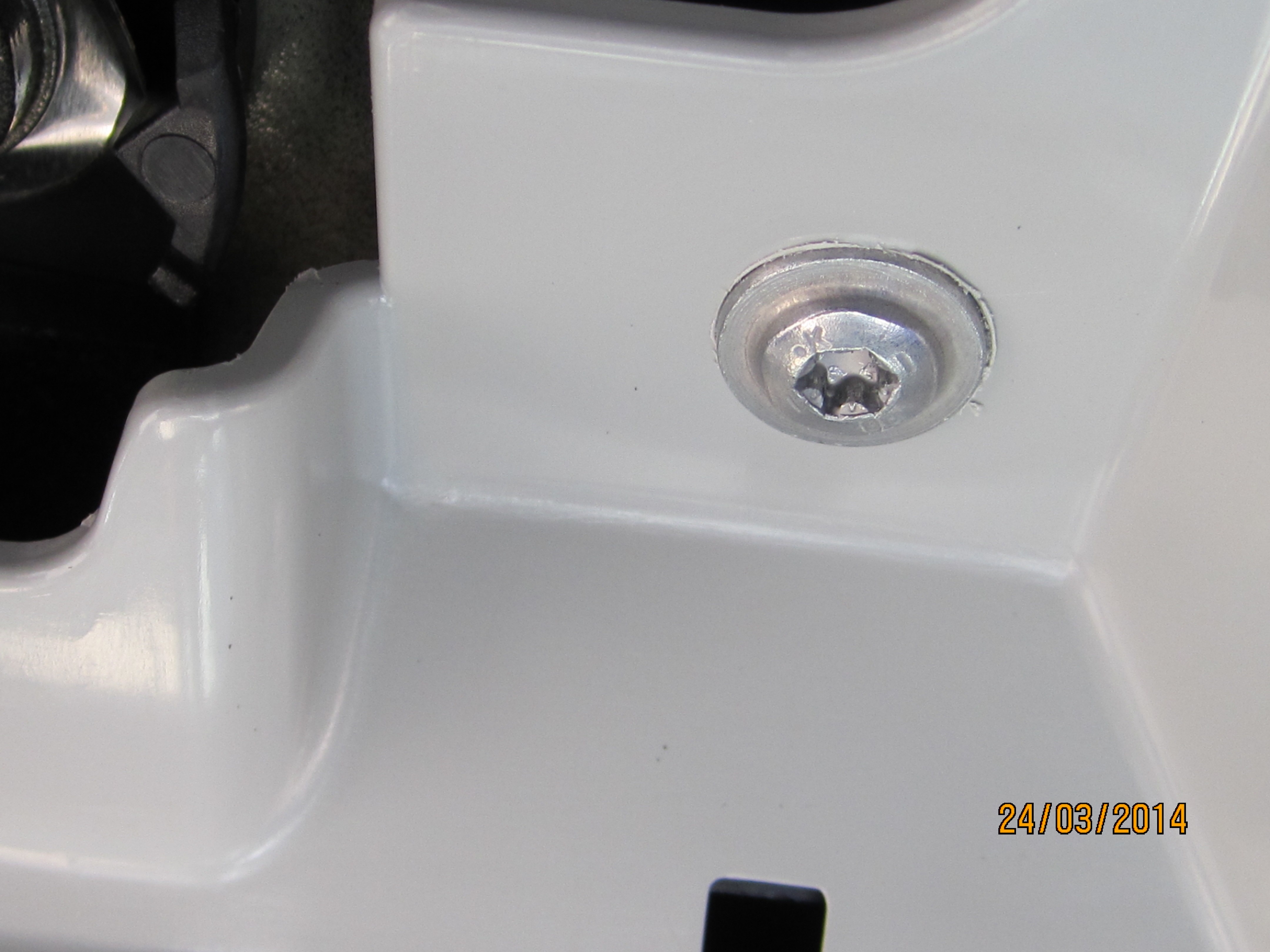

После извлечения заглушек видим саморез, который и выкручиваем, на всех стойках одинаковая ситуация кроме стоек где ремни безапасности водителя и переднего пассажира - Это в моём случае,( ещё раз повторюсь там другая конструкция)
Вложения
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 04 апр 2014, 01:31

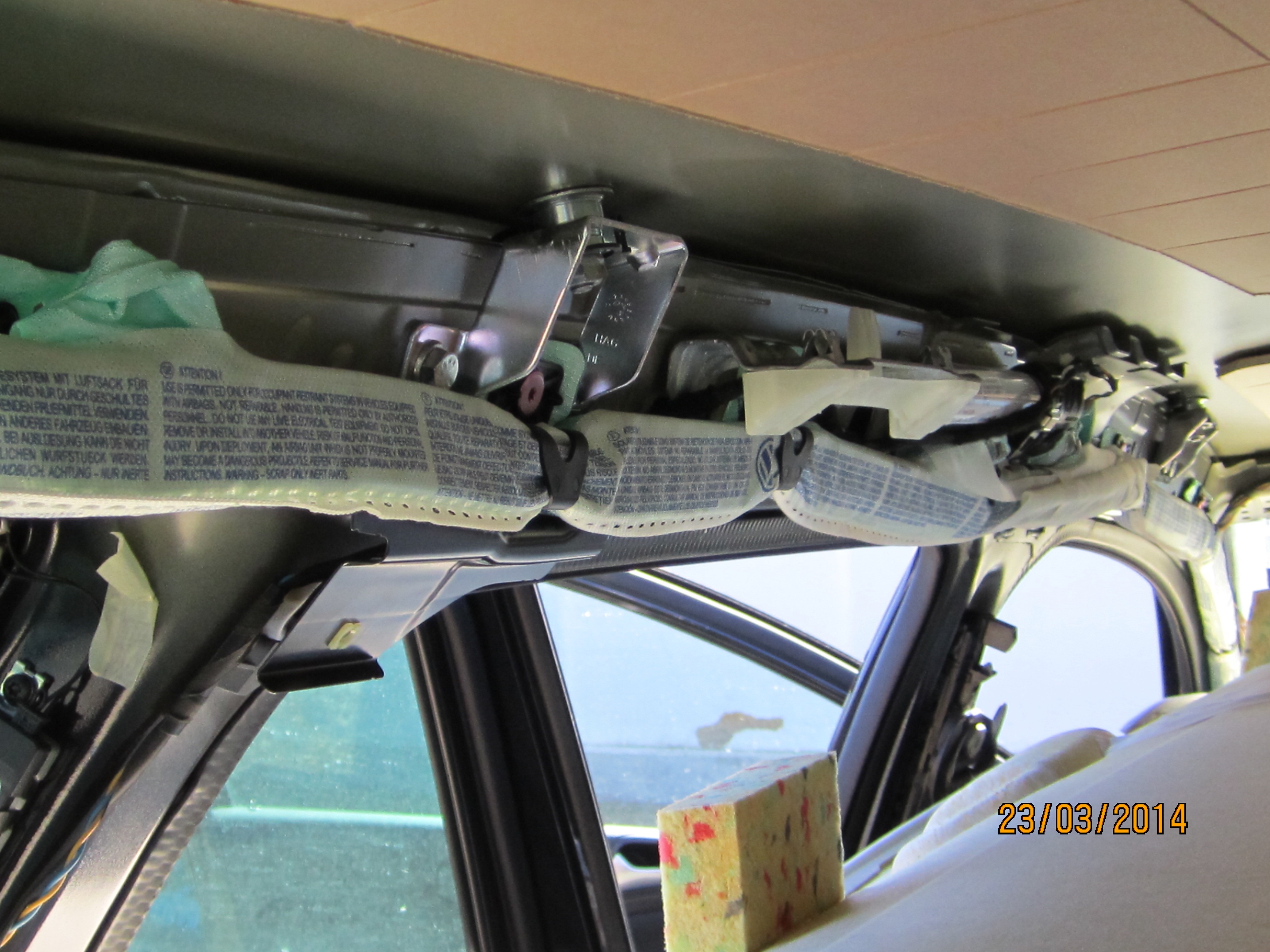

Открутив саморезы в боковых обшивках приступаем к их извлечению, как видно но фото верх на саморезах,а далее на пластиковых клипсах. В передних стойках - Саморез и 2 клипсы, выкрутив саморез аккуратно поддеваем сбоку со стороны уплотнителя двери и сверху вниз потихоньку отщёлкиваем клипсы и извлекаем обшивку. В задних стойках которые напротив спинки заднего сидения - Один саморез и одна клипса, выкрутив саморез также поддеваем обшивку со стороны уплотнителя двери и отщёлкиваем клипсу, с другой стороны этой обшивки пластиковые вставки-2шт которые вставляются в металлические вставочки около стекла багажника
Вложения
Последний раз редактировалось х806хр 10 апр 2014, 21:25, всего редактировалось 1 раз.
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 04 апр 2014, 02:00

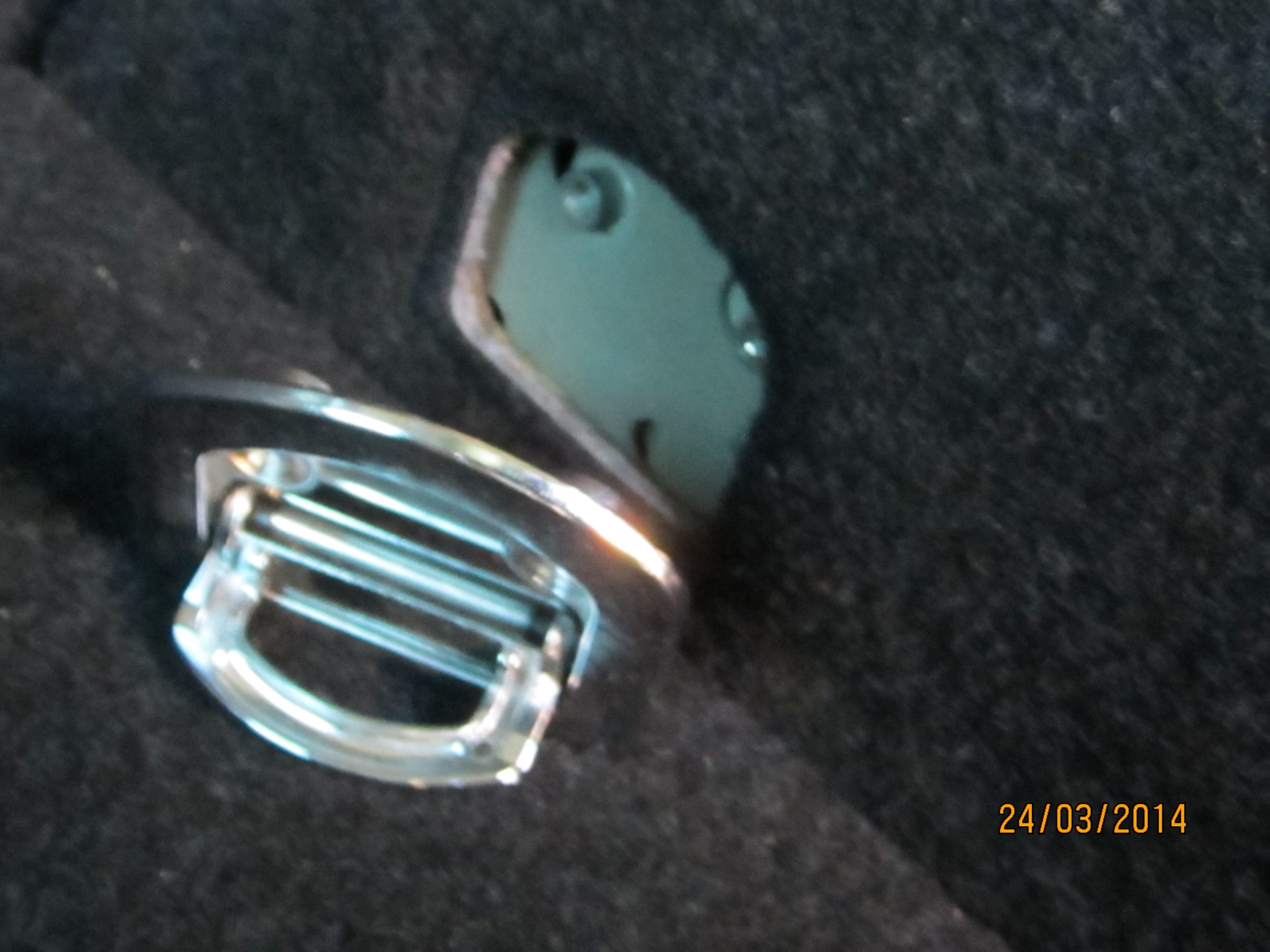

Обшивки стоек где ремни безопасности водителя и переднего пассажира - Поддеваем под уплотнители дверей и вверху вместо самореза у меня там стоял металлический фиксатор как на фото, поддеваем его длинной желательно помощьней отвёрткой с внутренней стороны и извлекаем. Клипс там нету, только как бы пластиковые вставочки по бокам обшивки с торца, внутри между верхней и нижней частью
Вложения
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 04 апр 2014, 02:53

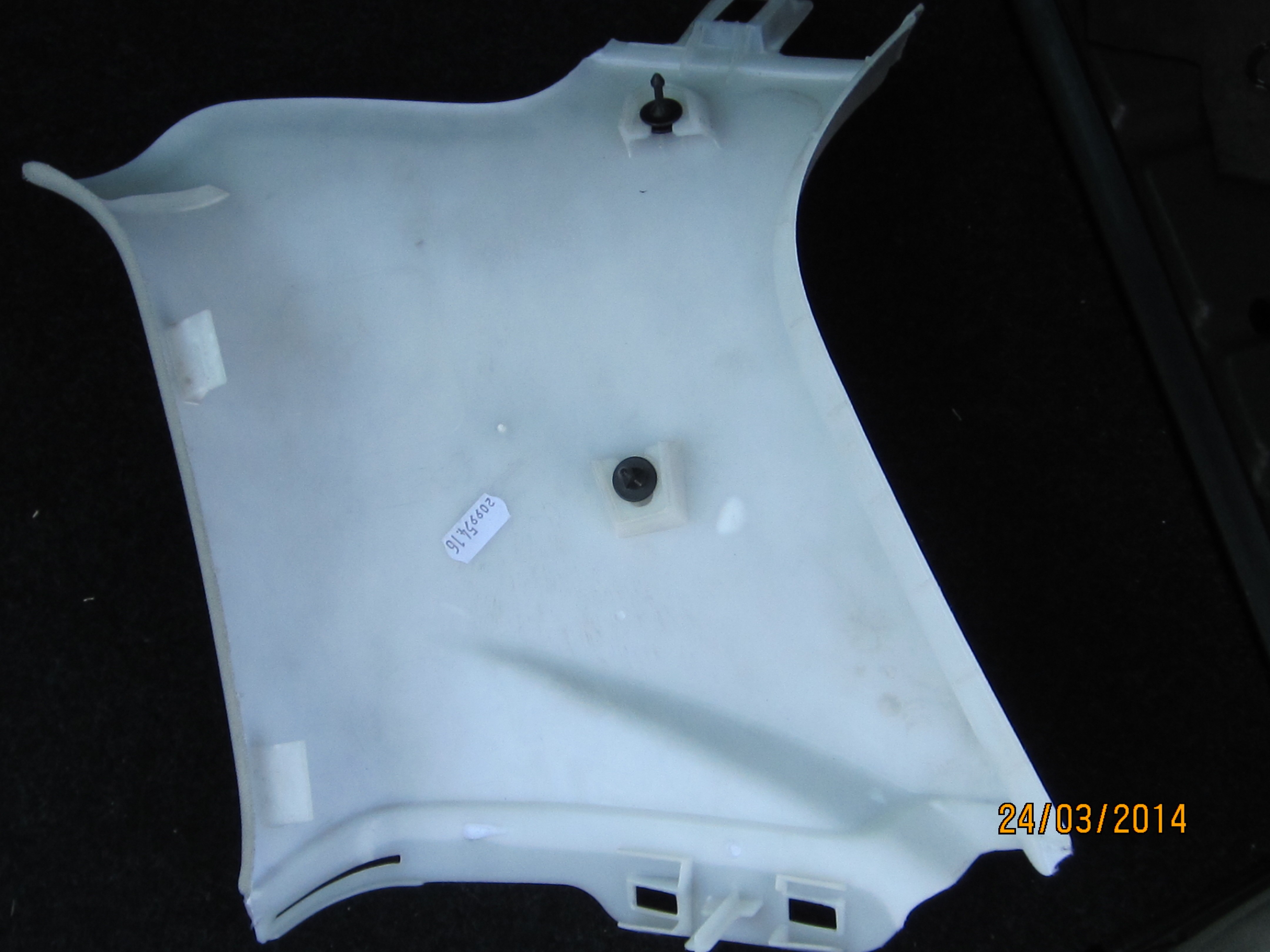

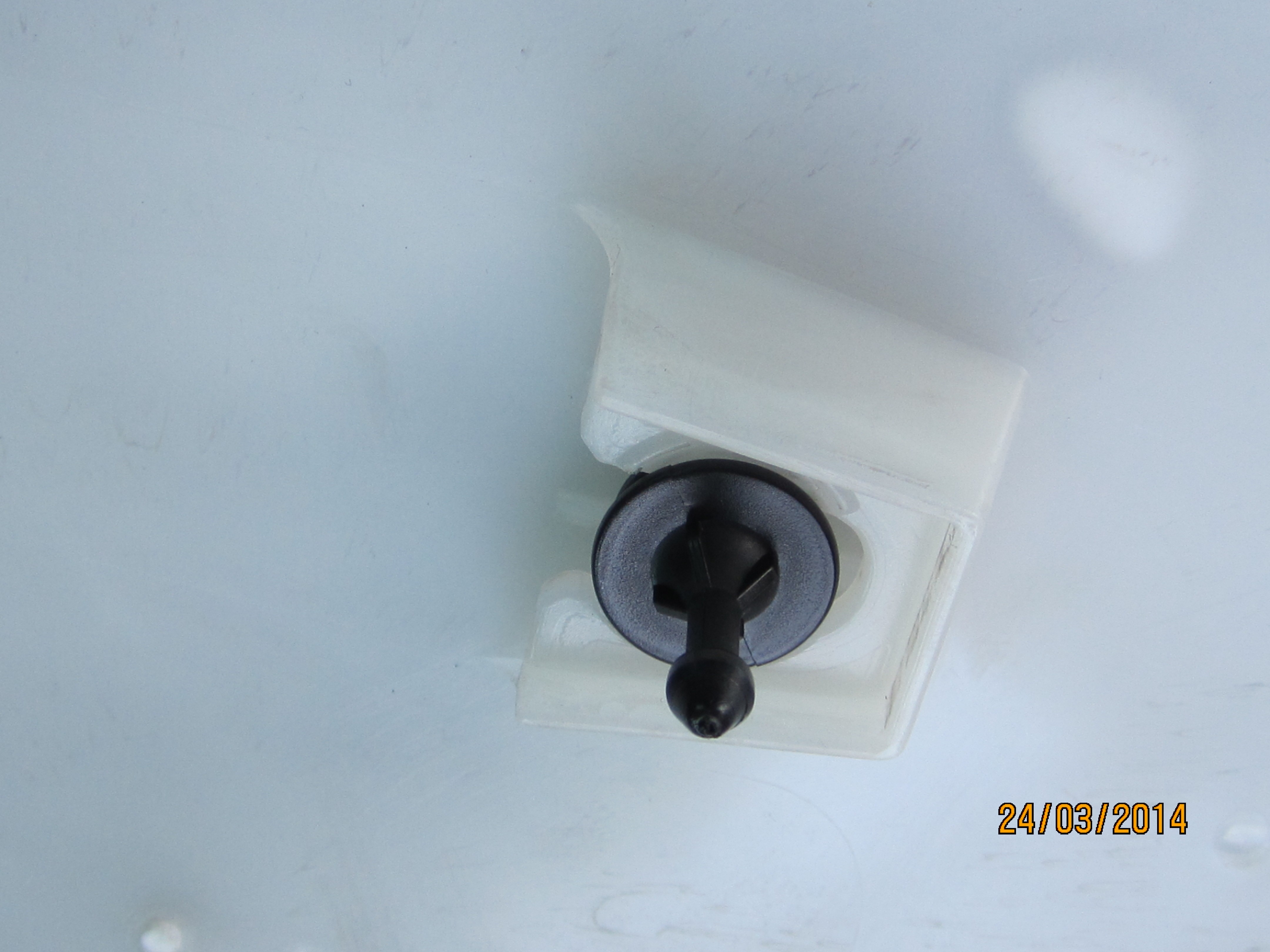

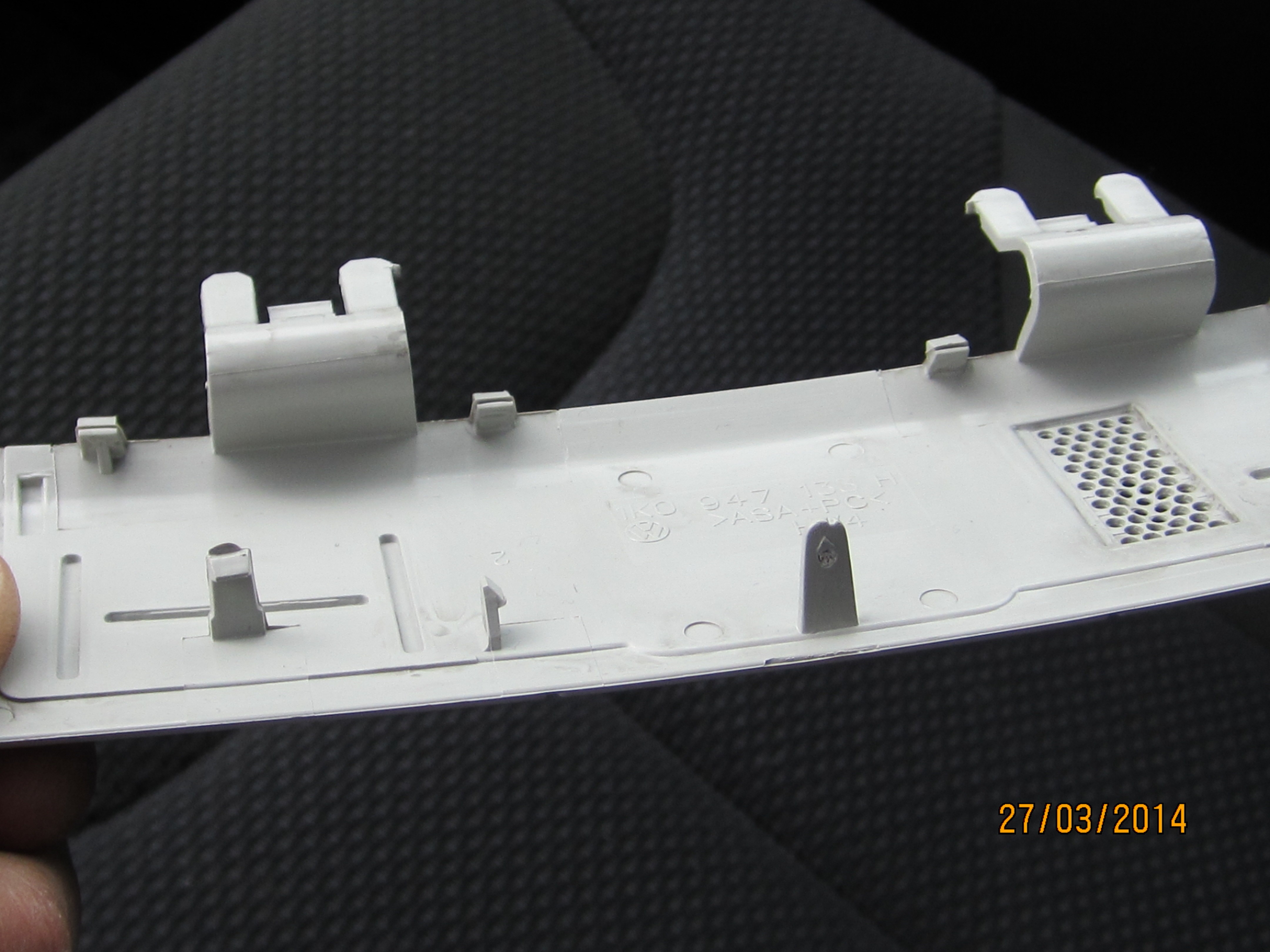

И на конец последние обшивки стойки багажника, сначала нужно снять на потолке накладку вот тут я её сфотать и забыл, но ничего на примере возьмём фото крепления металлической клипсы обшивки багажника, 1 в 1 клипса как на потолочной накладке - Извлекается накладка просто, поддеваем её под уплотнителем крышки багажника и вниз отщёлкиваем клипсы помоему их там либо 4, либо 5 и снимаем. Ну и затем отщёлкиваем верхние боковые обшивки стоек багажника - Там всего по две пластиковые клипсы, поддеваем обшивки из под уплотнительной резинки и отщёлкиваем клипсы, с другой стороны обшивка (со стороны бокового стекла багажника) вставляется в пластиковую (на самой обшивке) и металлическую со стороны (бокового стекла) вставку так же как и на стойках напротив спинки заднего сиденья, на фото наглядно видно
Вложения

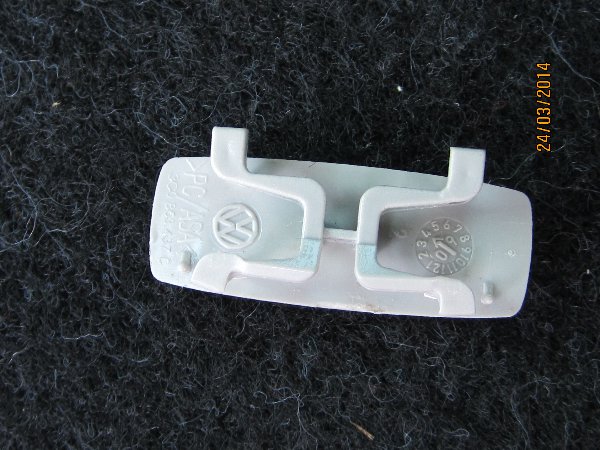

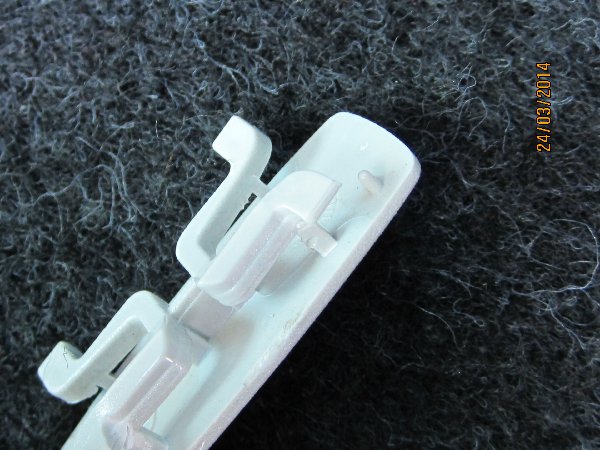

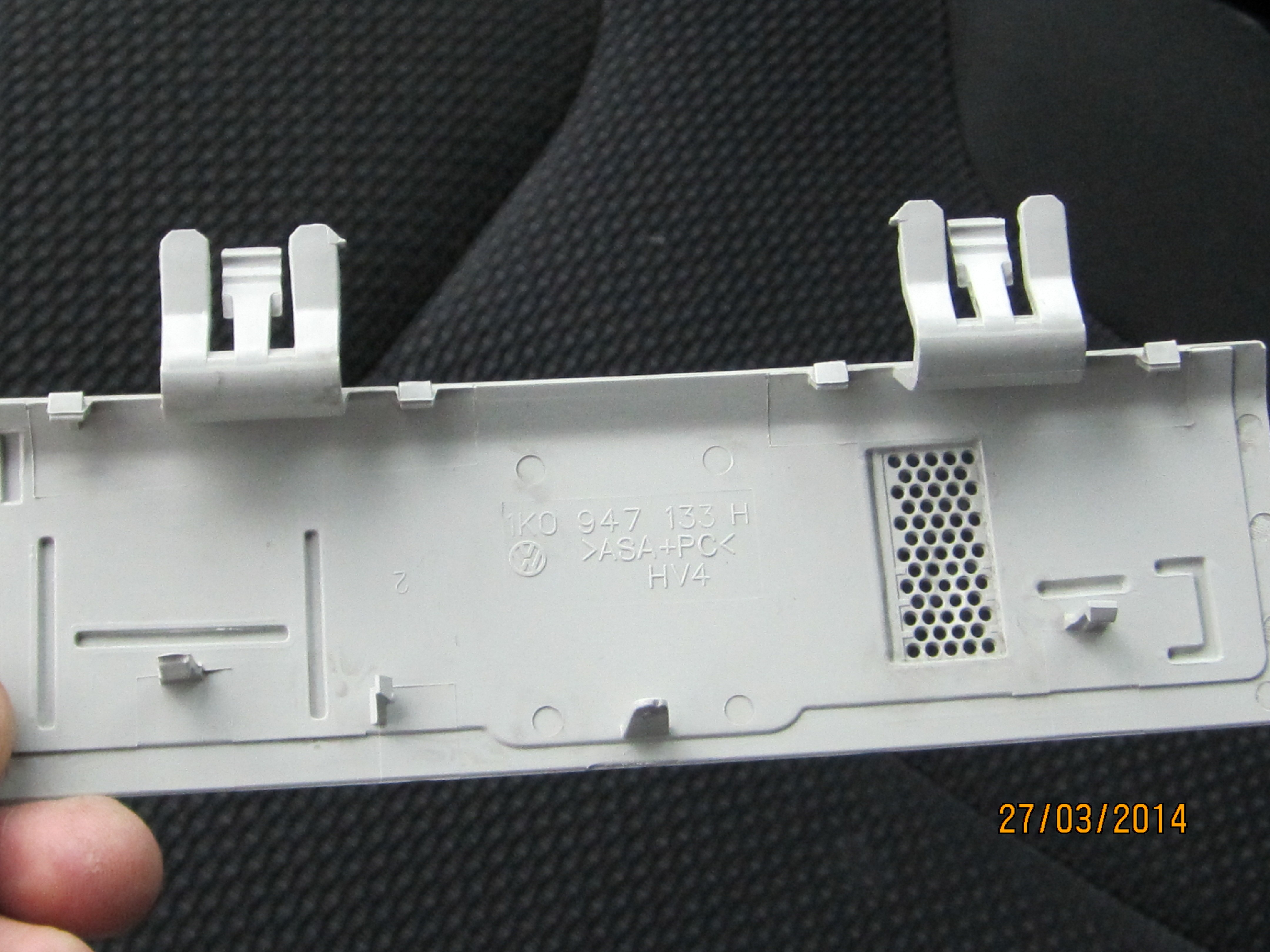

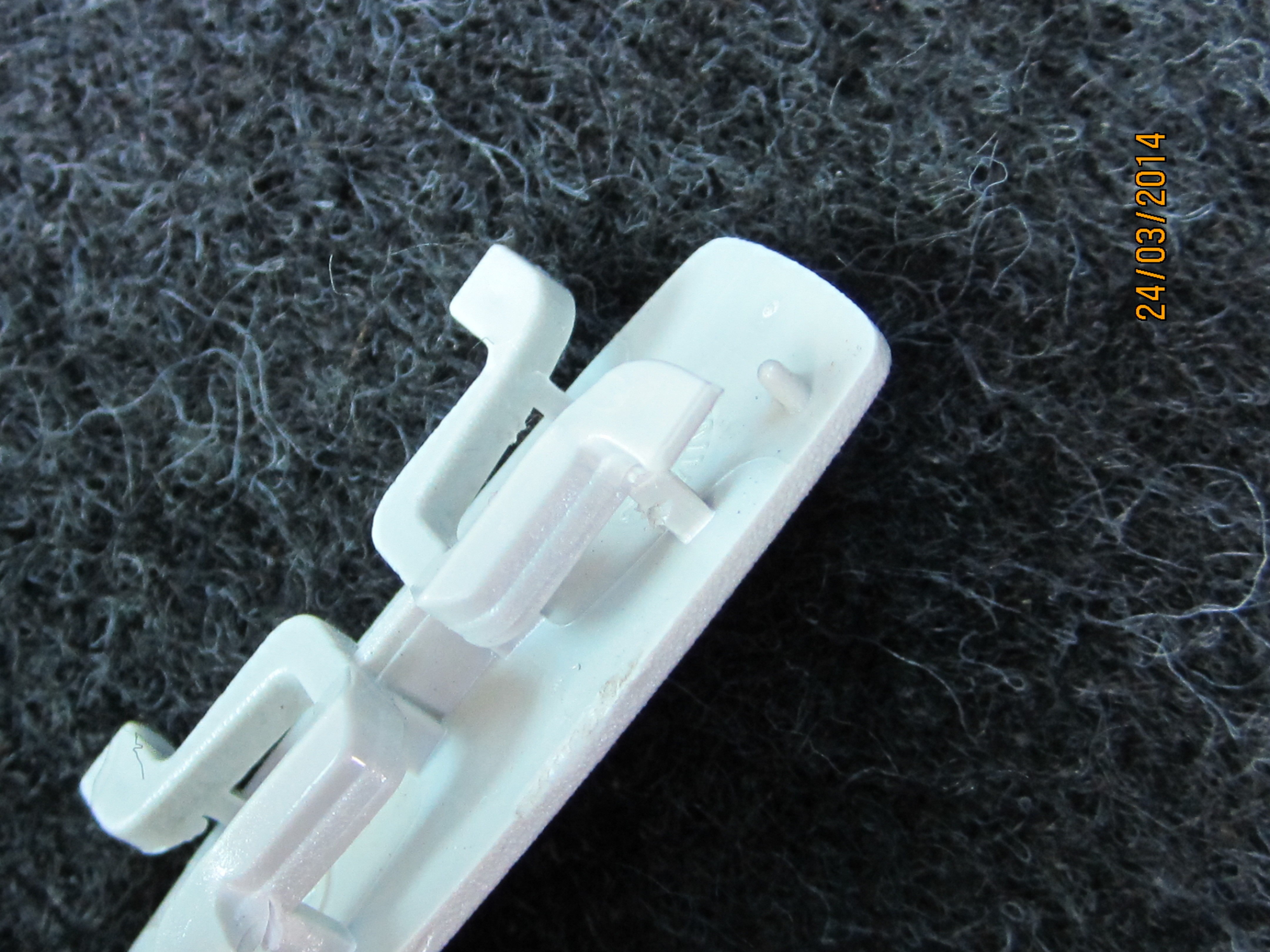

Такая клипса в потолочной накладке (фото взято на примере клипсы обшивки богажника)
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 04 апр 2014, 03:57

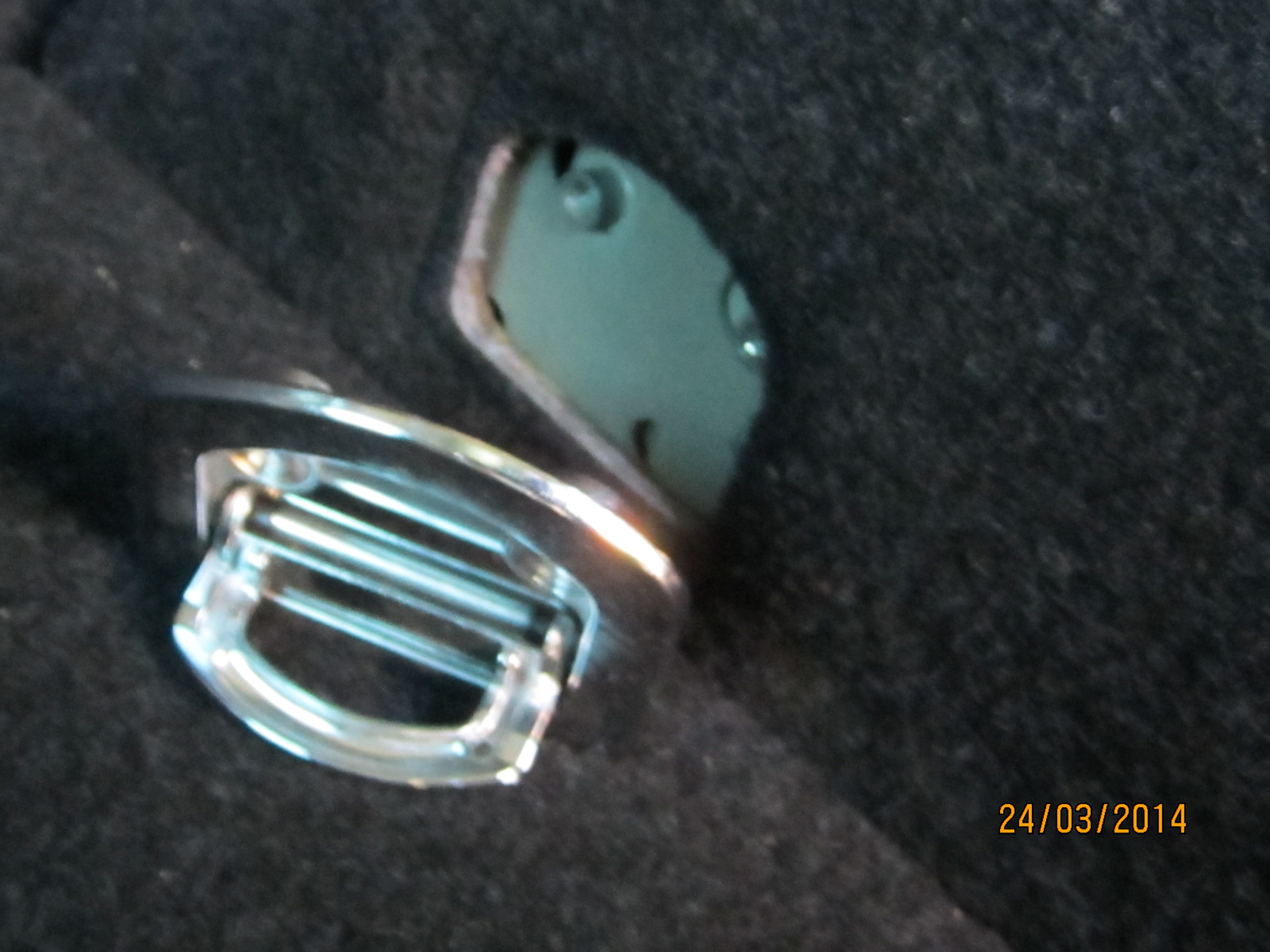

Конечно для снятия потолка первым долгом нужно снять боковые обшивки багажника чтоб снять верхние обшивки стоек багажника, очем есть фотоотчёт комрада VVSSOFT в теме РАМЫ - (Светодиодные колечки два цвета красн/жёлт) тут - viewtopic.php?f=13&t=7947&start=800. Очём им Огромное Спасибо - Очень пригодилось! Затем разбирать все обшивки стоек, далее откручивоть ручки потолка, далее снимать передний плафон освещения салона (там 2 болтика держут перед потолка), затем солнцезащитные козырьки и те 2 болтика под плафоном освещения салона и соответственно поддевать потолок из уплотнительных резинок дверей. Ну и в дополнение отчёта VVSSOFT мои фото багажника
Вложения
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 04 апр 2014, 04:16

Дальше ребят извиняйте прервусь, но продолжение следует реально тупит интернет + хочется всё-таки поподробней рассказать что да как + нахожусь на работе в командировке, по возможности буду продолжать спасибо за внимание весельчакам ПРЫВЕТ!!! До следующей серии :) ;)
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение 1gdm » 04 апр 2014, 08:34

Будь добр,когда будешь выкладывать фото со снятым потолком, щёлкни подробно крепёж ручки(как он устроен,-оч.надо). Спасибо.
Jetta VI NF Comfort 1.4 CAXA MT6 [=w=]
Аватара пользователя
1gdm
Папа Юра

Сообщения: 5707
Зарегистрирован: 10 мар 2014, 22:00
Откуда: г.Москва

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 07 апр 2014, 21:48

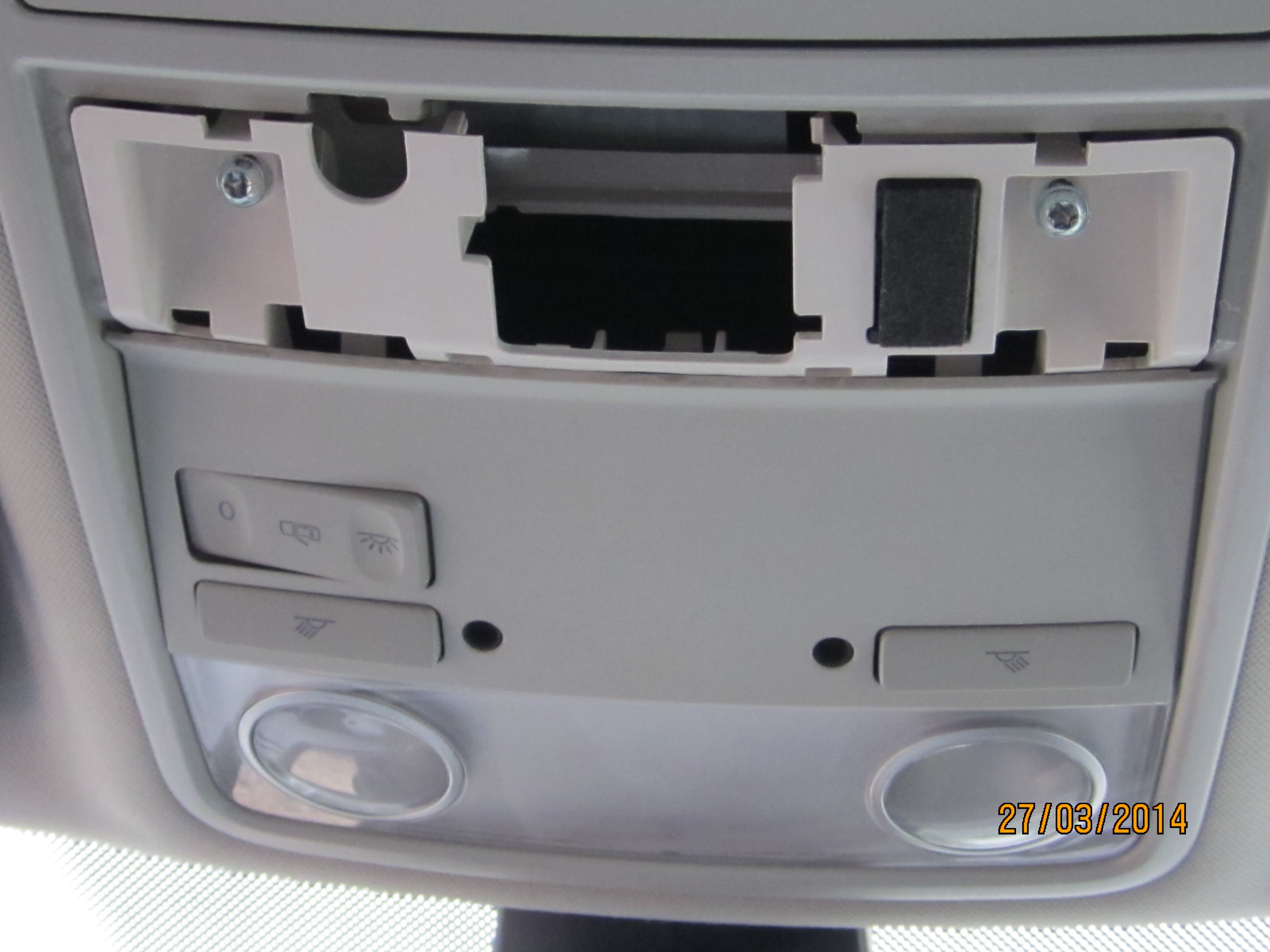

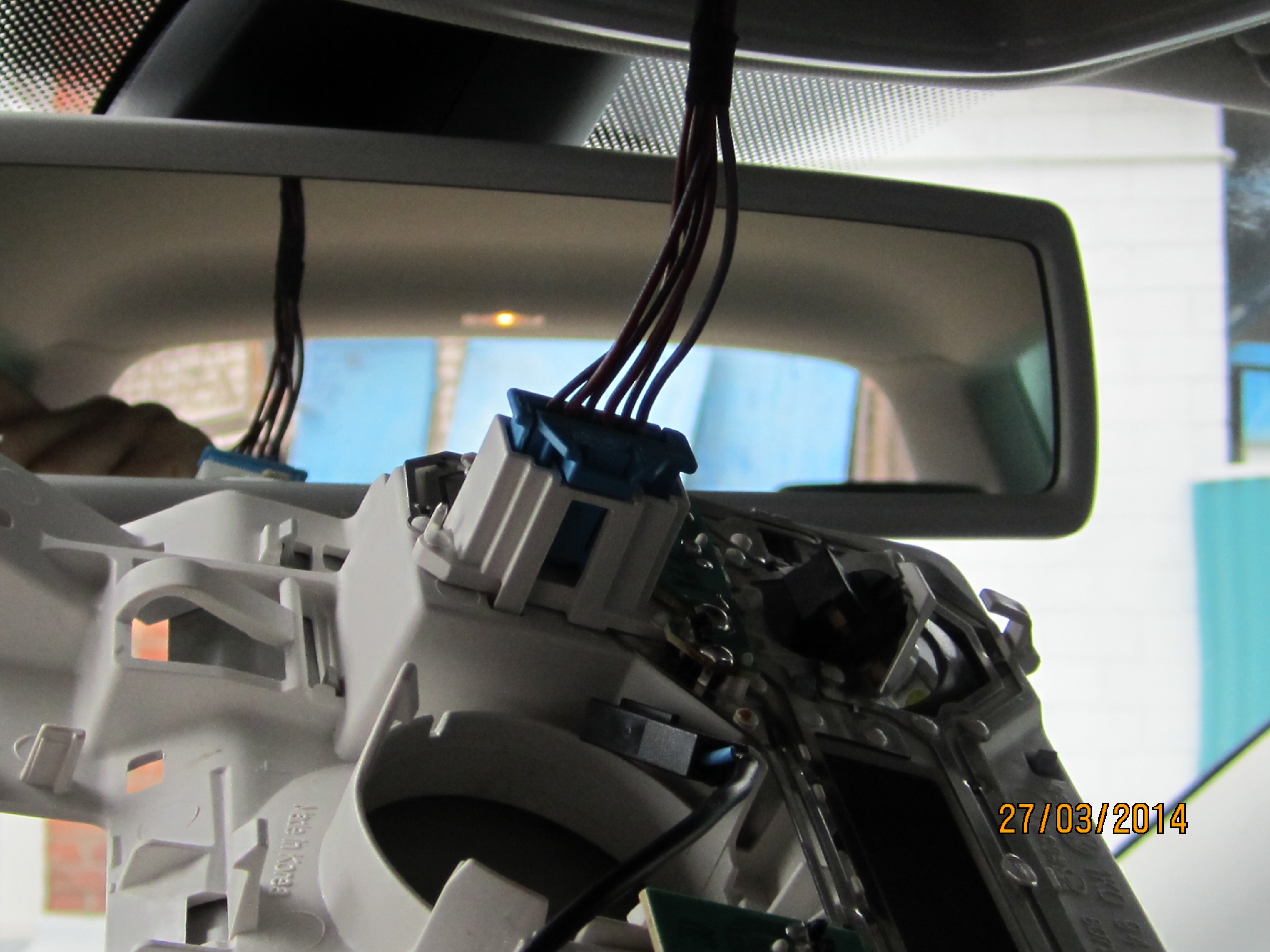

И так продолжим, осталось открутить передний плафон подсветки салона, отсоеденить от него фишки с проводами, чтоб открутить 2 остовшихся болтика держащих обшивку в передней части под передним плафоном освещения салона, (задний трогать не надо там нам делать нечего). Поддеваем крышечку плафона где встроен микрофон, сфоткал с разных сторон чтоб было понятней, что и как поддевать ничего не сломав, вот фото
Вложения
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 07 апр 2014, 22:19

Под этой крышечкой 2 самореза - Откручиваем их и извлекаем эту конструкцию фонаря отсоеденив фишки с проводами
Вложения
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 07 апр 2014, 23:39

Ребят, а вот теперь нужна Ваша помощь! Не могу больше сделать вложения - Пишится (достигнут максимальный общий размер ваших вложений), что делать? Фото форматировал в Формат фактори - може не то что нужно, а то надо же когда то отчёт закончить ещё примерно 10 фото осталось, или эти что есть прореживать (некоторые удалить)?
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 08 апр 2014, 22:55

Сняв передний фонарь освещения салона видим последние 2 болтика которые нам нужно открутить для снятия обшивки потолка, при этом конечно отсоеденив электро-разъём, который находится посередине этих двух болтиков как видно на фото
Вложения
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 09 апр 2014, 00:25

Теперь у нас вроде бы всё откручено, пора снимать обшивку потолка, но тут вернёмся к солнцезащитным козырькам, а точнее к их разъёмам проводки подсветки зеркал которые нам нужно рассоеденить для того чтоб извлечь сами солнцезащитные козырьки. Для этого аккуратно без фанатизма поддеваем обшивку потолка (из уплотнителей передих дверей) и добираемся до этого электроразъёма как на фото выше вначале темы, рассоеденяем его, но здесь это сделать не очень то и удобно, но тем не менее как-то нужно изловчиться. Затрудняет его рассоеденению то, что металлический фиксатор в котором держится электроразъём при снятии обшивки останется в крыше авто, а проводка на сомом потолке выполнена в виде шлейфа и приклеена к самой обшивке потолка.
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 10 апр 2014, 21:12

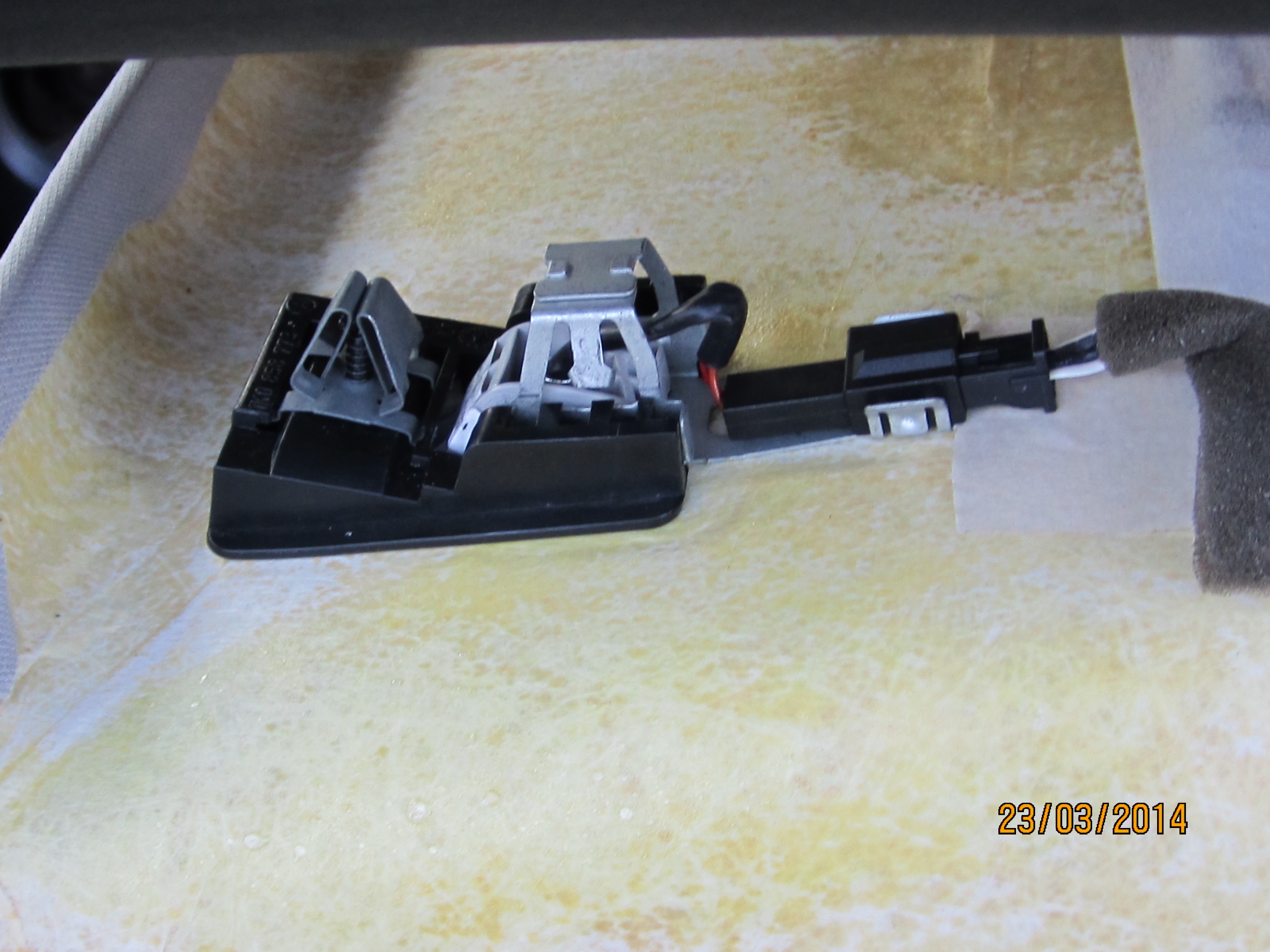

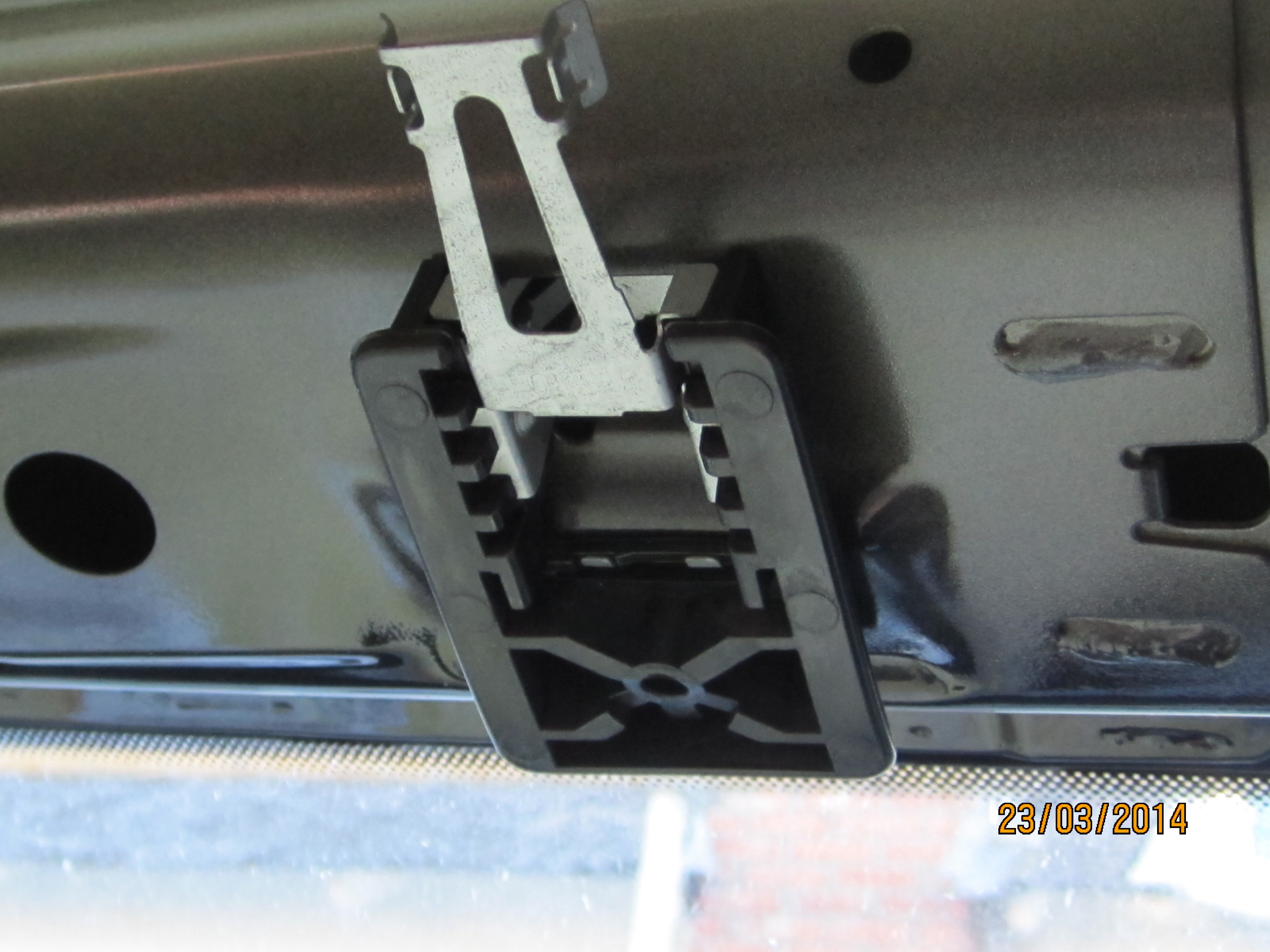

Вот ещё раз фото разъёма и фото его держателя который после снятия потолка останется в крыше авто, так я думаю наглядно видно и понятно что и как, из-за того что держатель остаётся в крыше авто, это и затрудняет извлечение электроразъёма. Фото электроразъёма подсветки солнцезащитных козырьков сделано уже в процессе сборки и для того чтоб поставить потолок наместо, держатель разъёма из крыши авто нужно будет извлечь и собрать как на фото (это ещё и дополнительное крепление передней части обшивки потолка)
Вложения

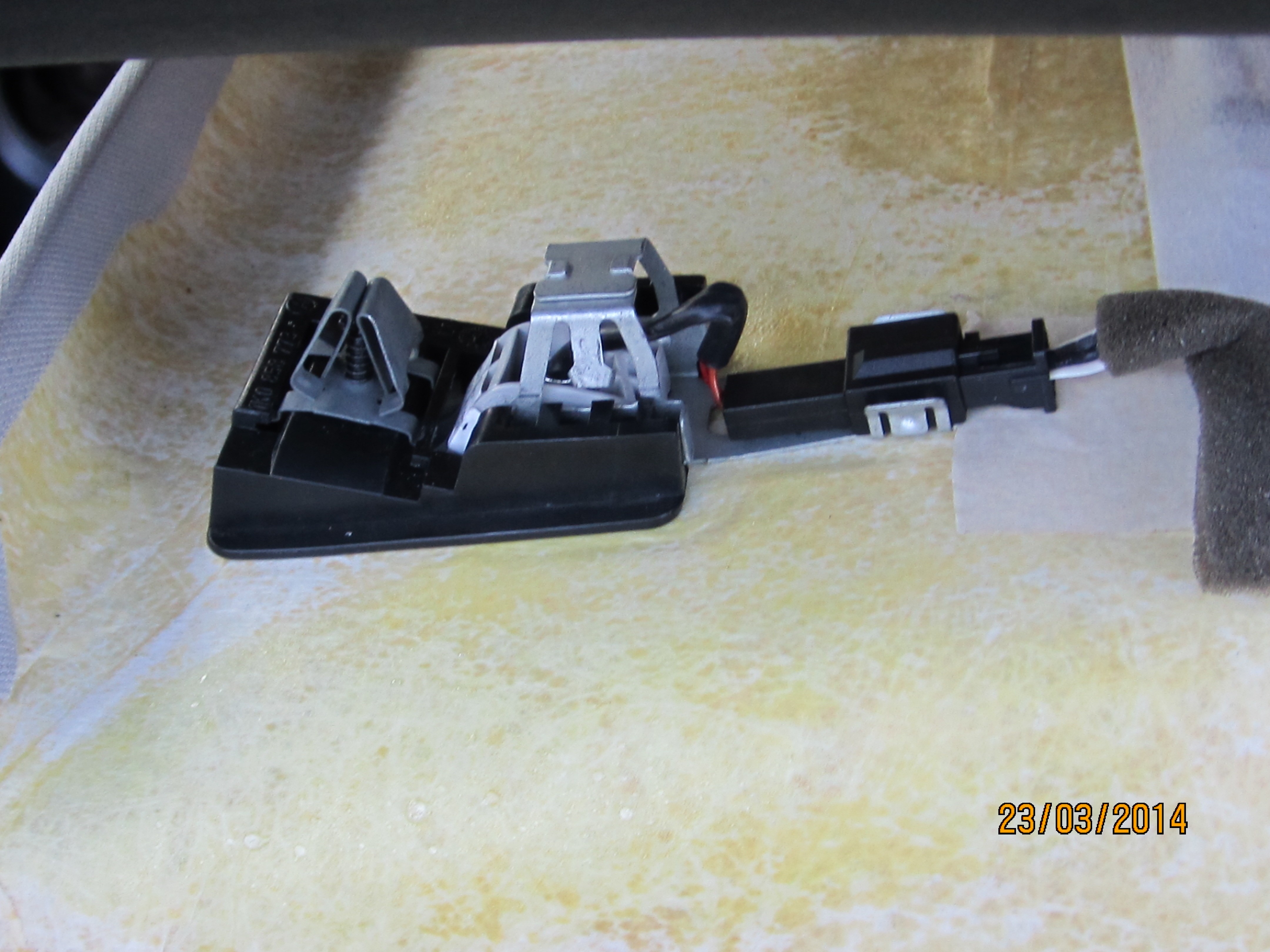

это уже собрано вместе с солнцезащитным козырьком на нашей обшивке
это после снятия обшивки
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 10 апр 2014, 22:19

Теперь отсоеденив электроразъём подсветки зеркала козырька - Снимаем козырьки, отсоеденяем сзади в багажникёе электроразъем из фонаря подсветки багажника, поддеваем обшивку потолка под остальными уплотнителями дверей и снимаем её. Ну вот по снятию вроде всё, ну и немного фоток без обшивки, не оставил без внимания просьбу комрада - 1gdm (фото крепежа- кронштейна крепления ручки), если это конечно то что ему было нужно. Кстати если вы собираетесь снимать рейлинги, то кронштейны передних ручек тоже надо открутить, там 2 самореза на каждую. Они мешают отвернуть переднюю гайку рейлинга
Вложения

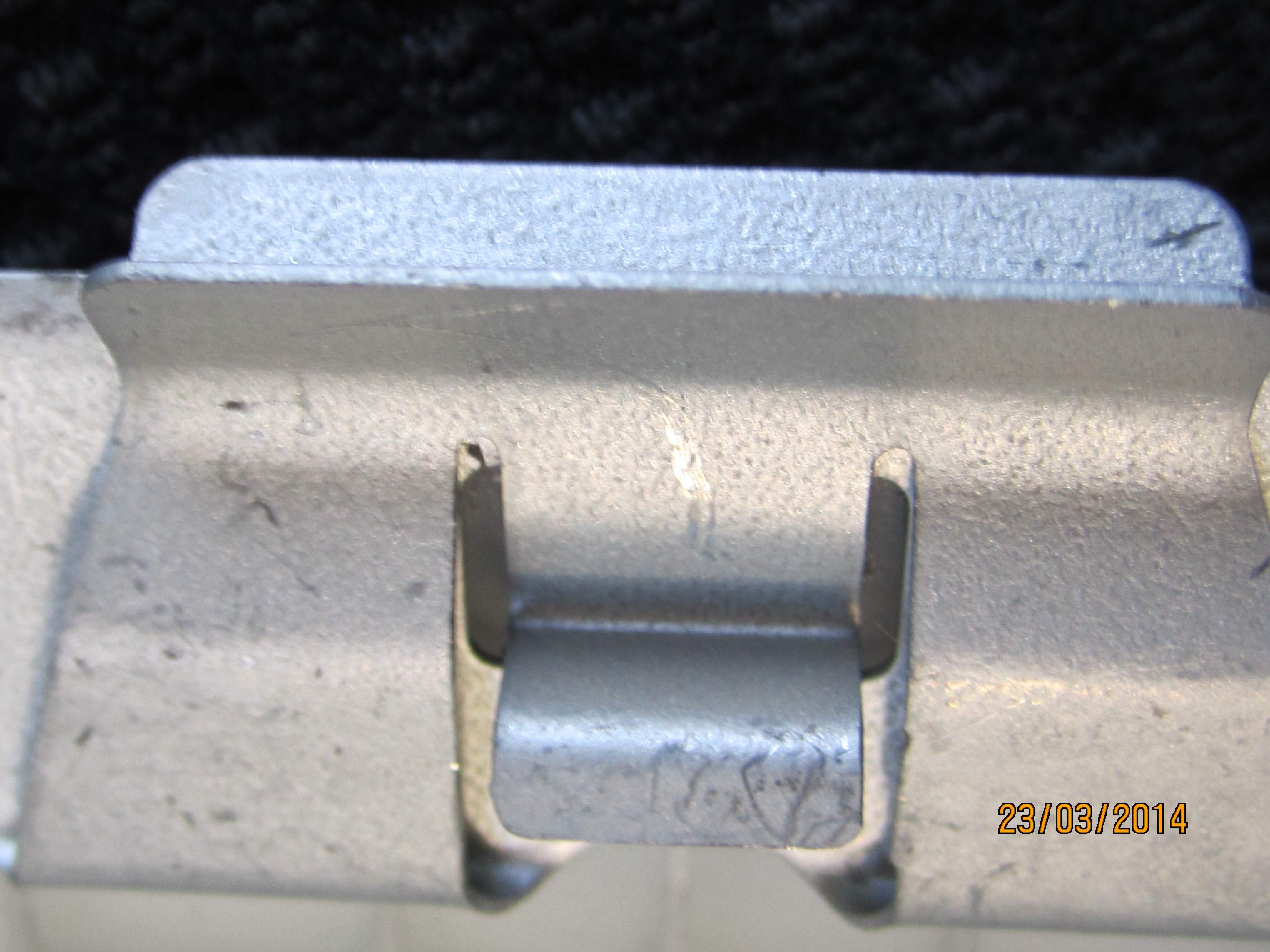

это кронштейн крепления ручки

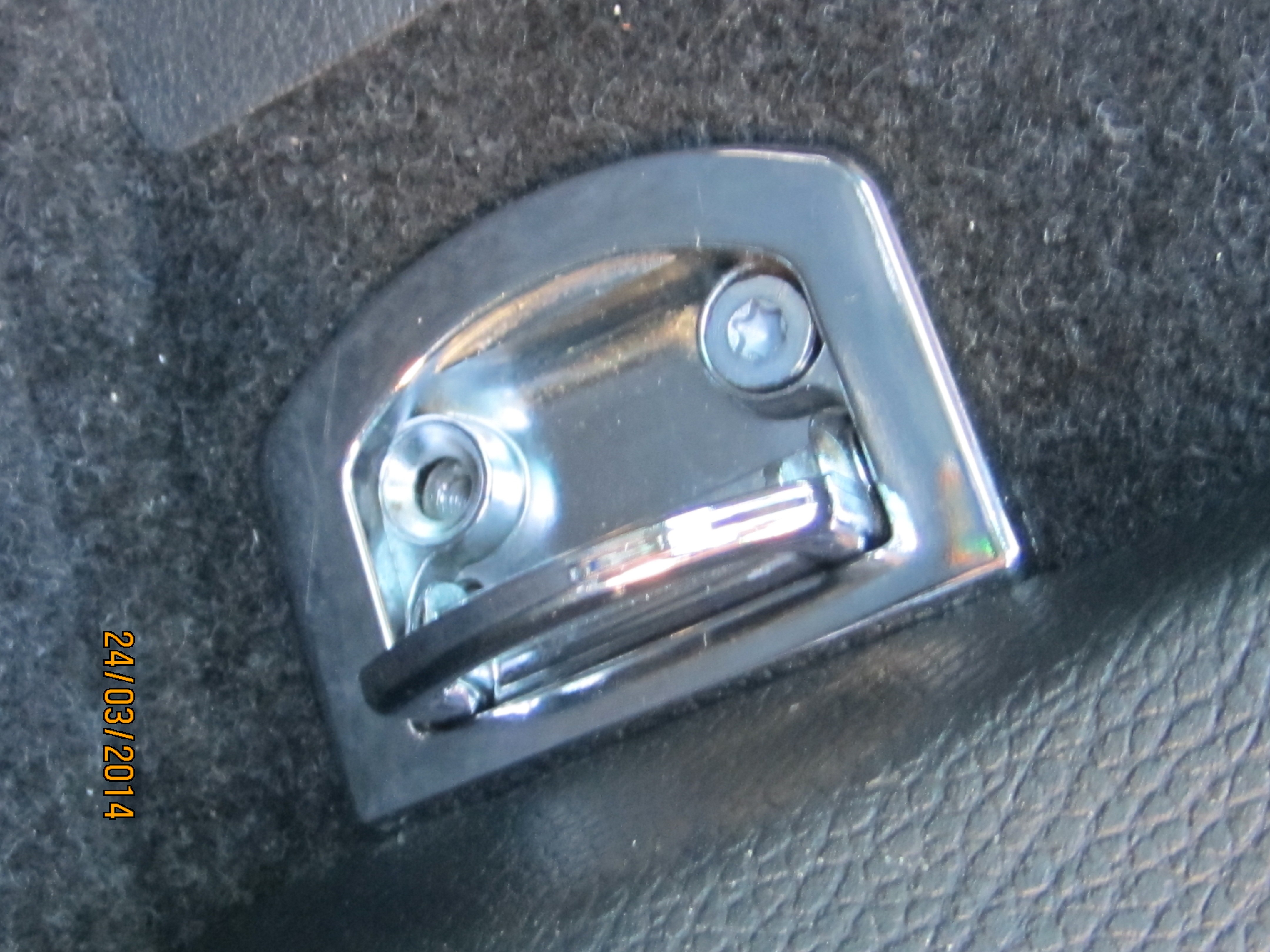

это уголок крепления рейлинга
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение Яуген » 10 апр 2014, 22:24

Молодец,5, тащи зачётку. ;)
Фотки хорошие, не то что мои.
Тойота Марк2 Блит Сильвер, 2.0
продан
PASSAT VARIANT SPORT 2006 2.0 BMP+DSG...
Продан.
Теперь Тойота МАРК 2 Блит, тв, цвет жемчужина,сенсорный климат,2,5 литра FSI 200 коней без турбы!
НЕНАВИЖУ Пассаты!!! ЛЮБЛЮ КЛУБ!!!
Аватара пользователя
Яуген
Почетный мембер

Сообщения: 6993
Зарегистрирован: 01 авг 2011, 00:20
Откуда: ДОМОДЕДОВО

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 10 апр 2014, 22:31

Спасибо!!! Стараюсь. :oops: Это ещё не всё, ещё есть ньюанс по установке - Будут ещё фотки :) ;)
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

Re: Снятие,установка обшивки потолка VW Passat B6 (Фотоотчёт)

Сообщение х806хр » 11 апр 2014, 20:03

Да вот ещё, если кто будет выполнять какую нибудь манипуляцию со снятием рейлингов, старые уплотнители скорее всего не проканают. Комплект уплотнителей рейлингов на Экзист стоит около 2000 рэ их номер - 3C9860151.
Passat Variant B6 2.0TDI CBAB 2009г, МКПП-6, Comfortline, Оо w оО
х806хр
Местный

Автор темы
Сообщения: 493
Зарегистрирован: 20 ноя 2013, 14:59
Откуда: Краснодарский край

След.
