Снятие и постановка генератора Passat b6

Снятие и постановка генератора Passat b6

Сообщение mir1745 » 30 дек 2015, 10:32

Включился чек- НЕТ ЗАРЯДКИ АККУМУЛЯТОРА
С надеждой на лучшее проверил все предохранители, но увы..., генератор пришлось снимать для ремонта.
Хочу представить фотоотчёт по снятию и постановке генератора с авто VW Passat b6.
Это неучебное пособие, а всего лишь пример выполненной мною работы:

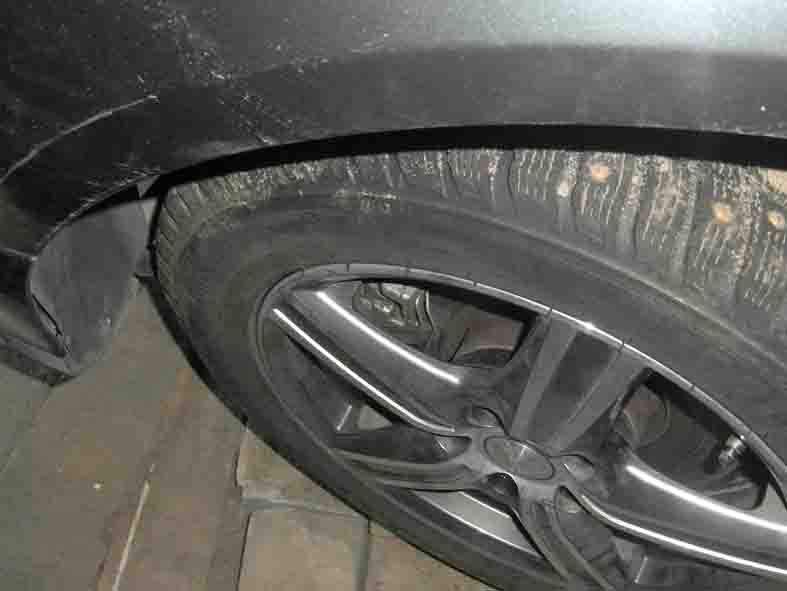

1 Устанавливаем автомобиль так, чтобы удобно было выкручивать винты с нижней плоскости бампера, ставим домкрат, снимаем правое колесо и выворачиваем руль вправо (колесо и далее подкрылок снял для того, чтобы проконтролировать положение ремня в шкивах при последующей сборке).
Отсоединяем минусовую клемму от аккумулятора.

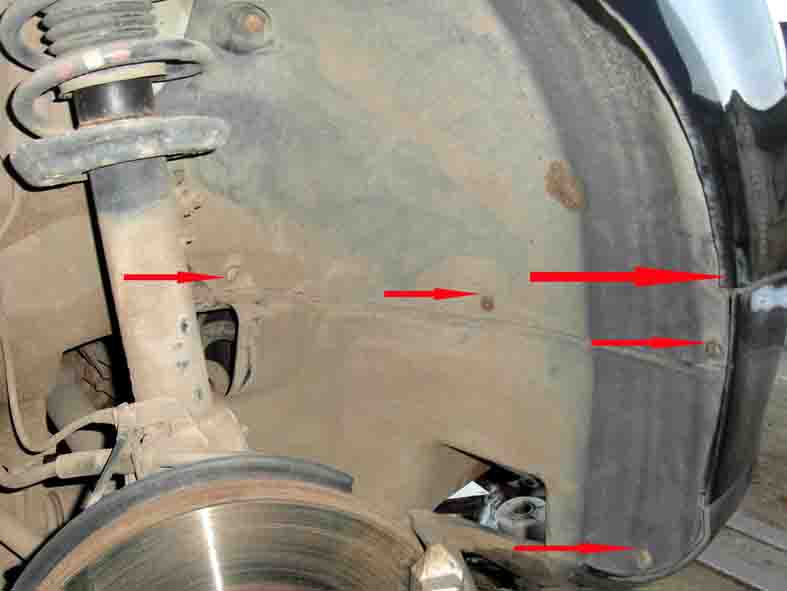

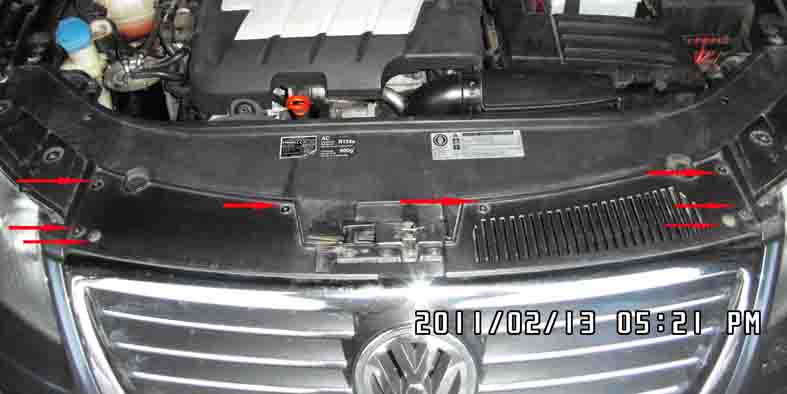

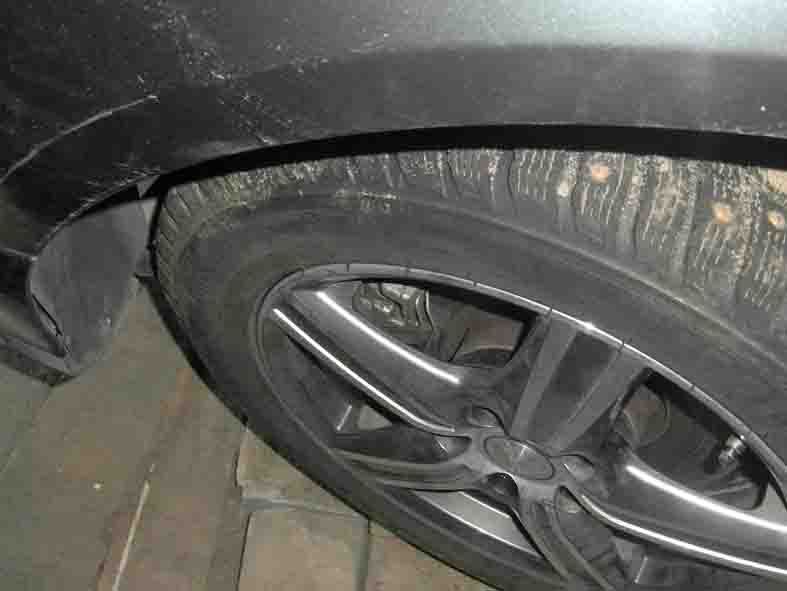

2 Снимаем: бампер, нижнюю часть подкрылка справа (шланги омывающей жидкости и эл. разъёмы я не отсоединял, кроме 2-х датчиков парктроников)

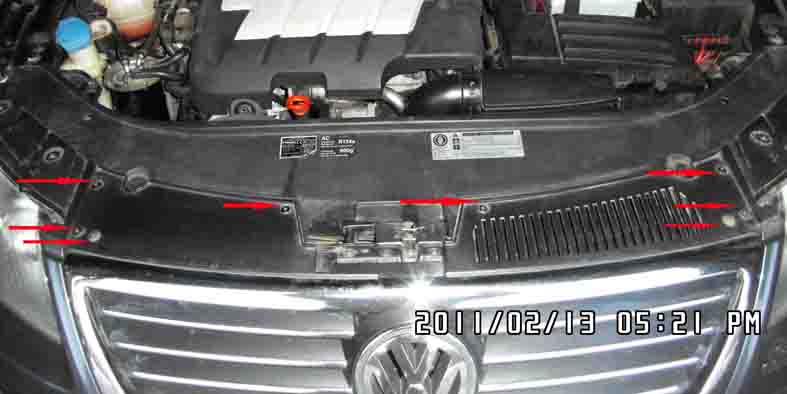

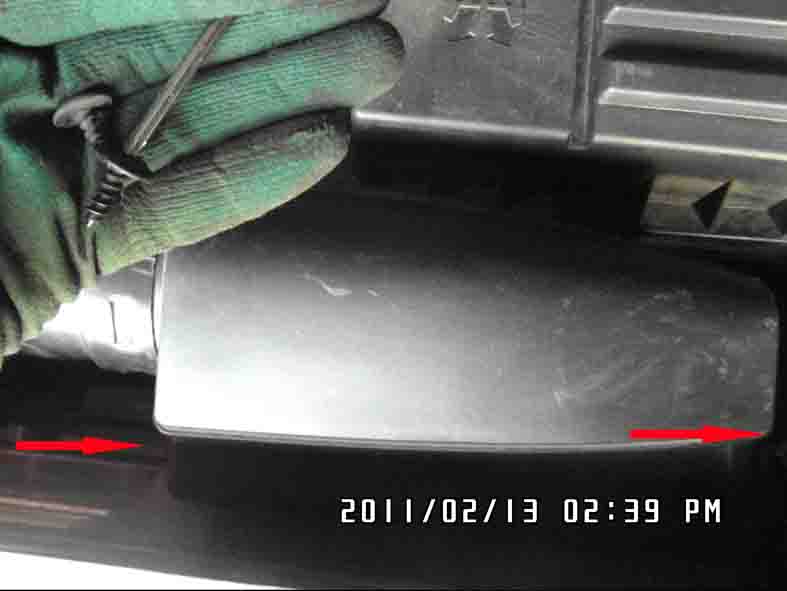

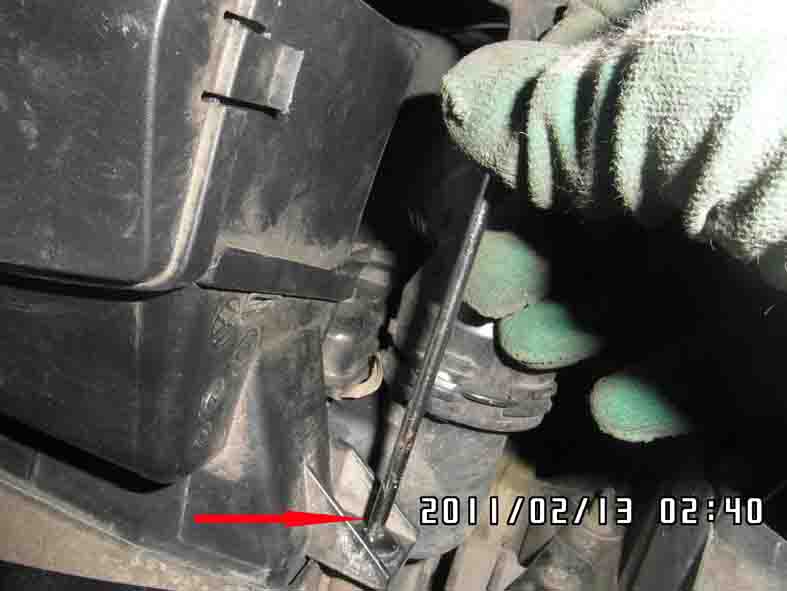

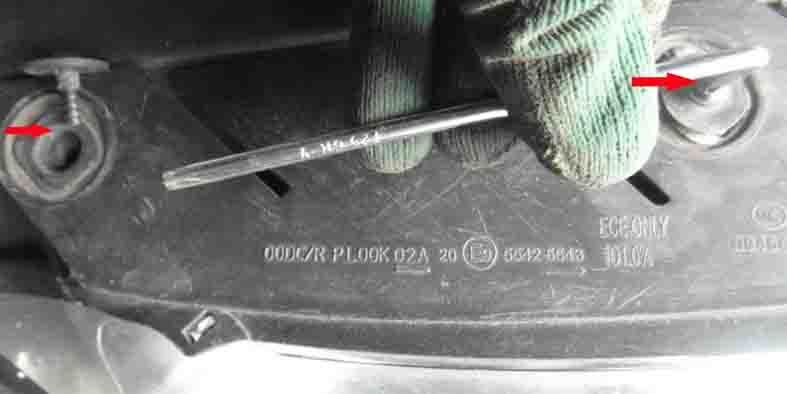

винты-торкс 25:

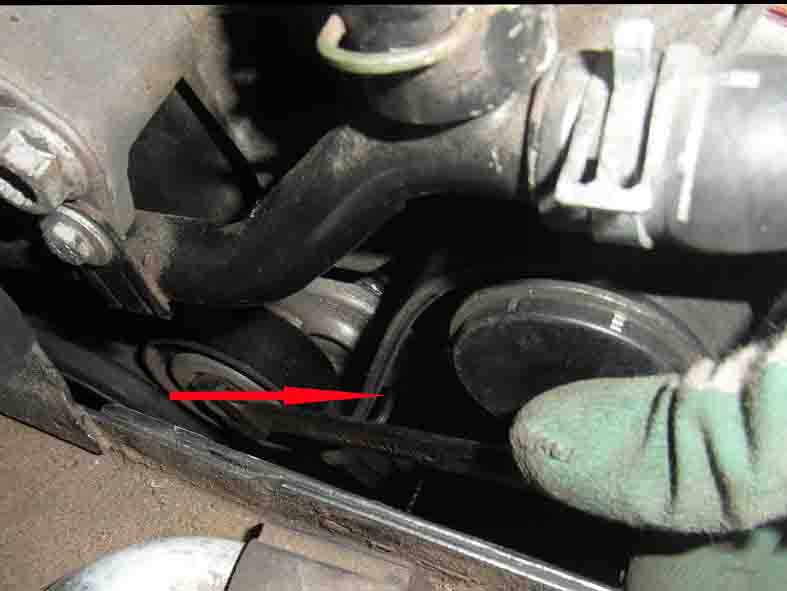

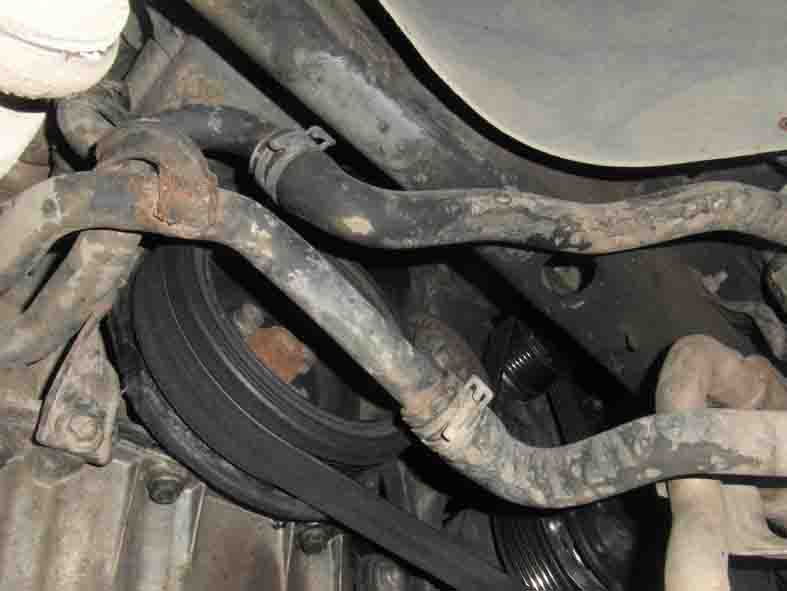

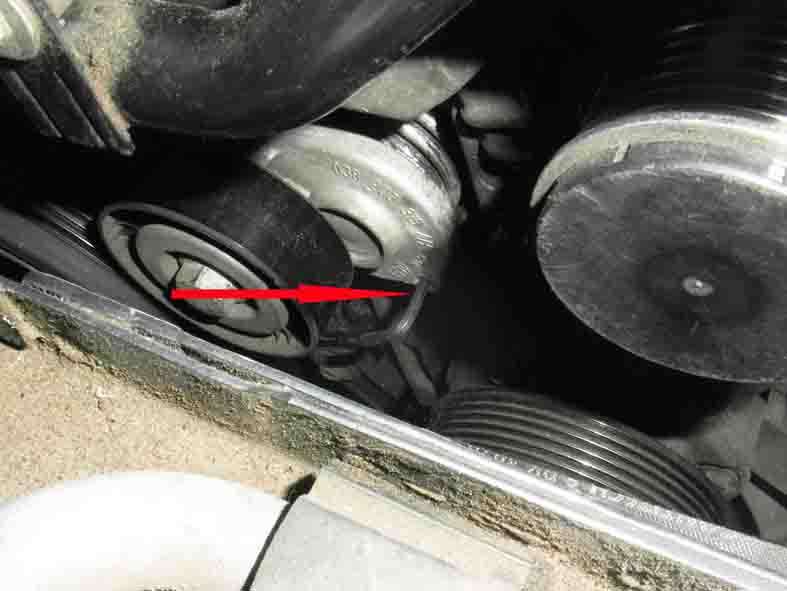

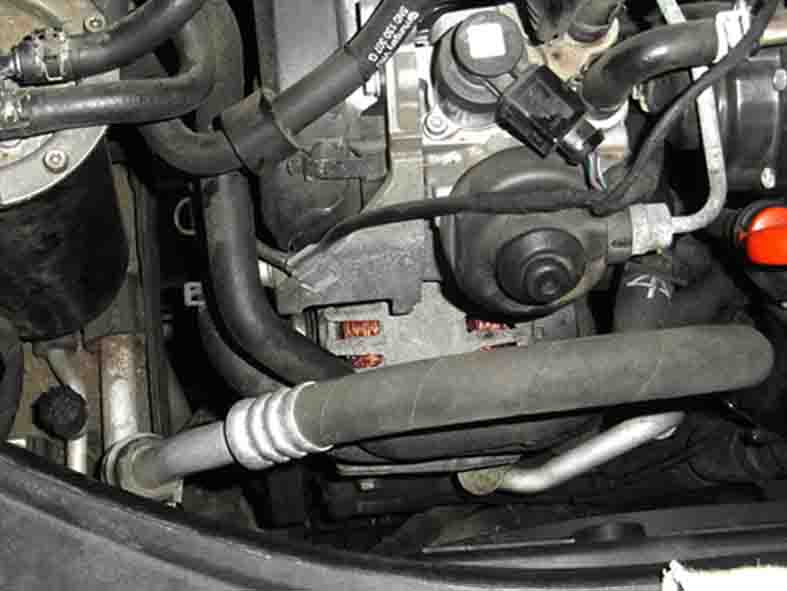

здесь хорошо видно положение ремня на шкивах:

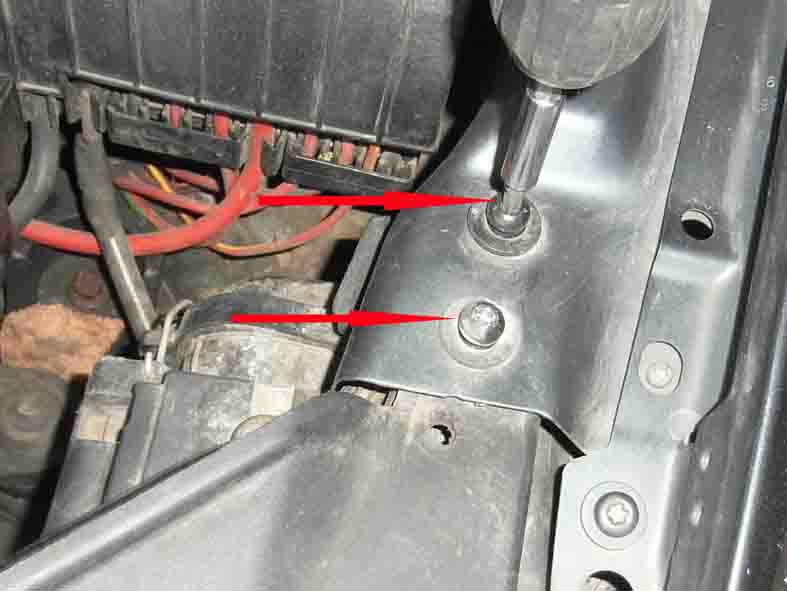

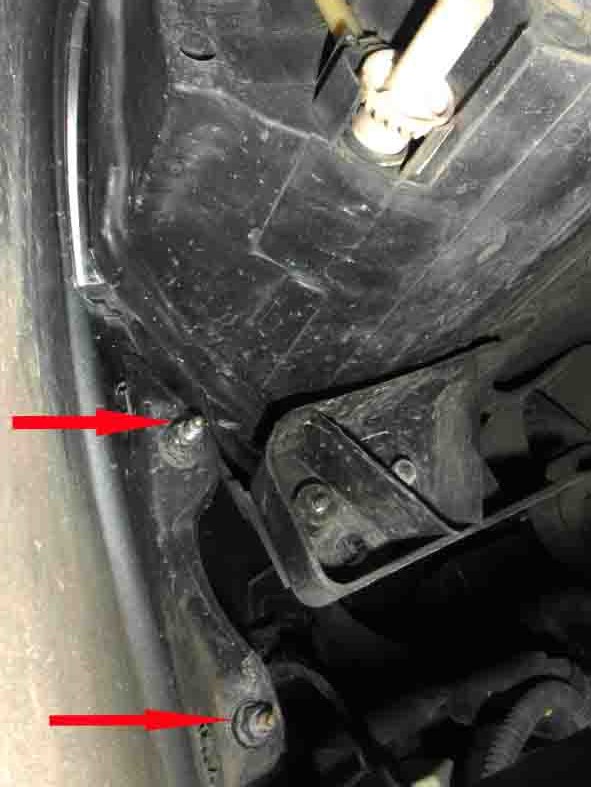

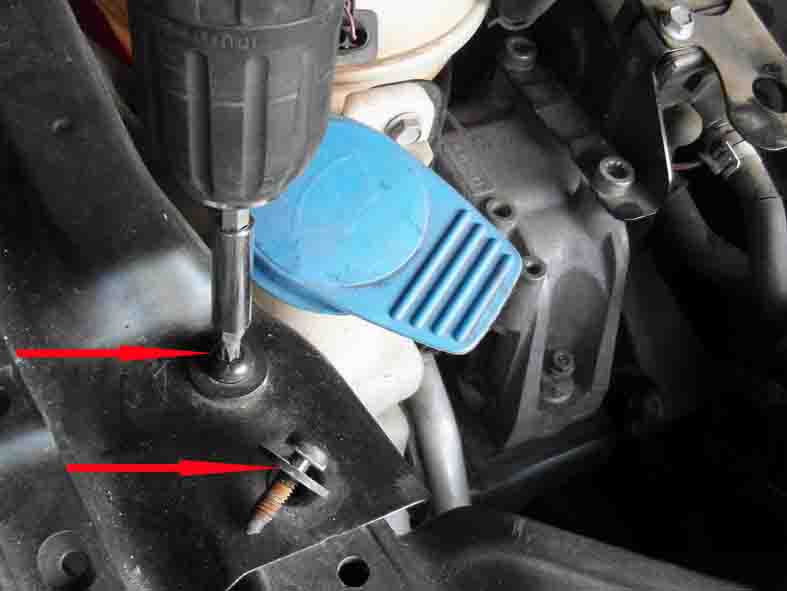

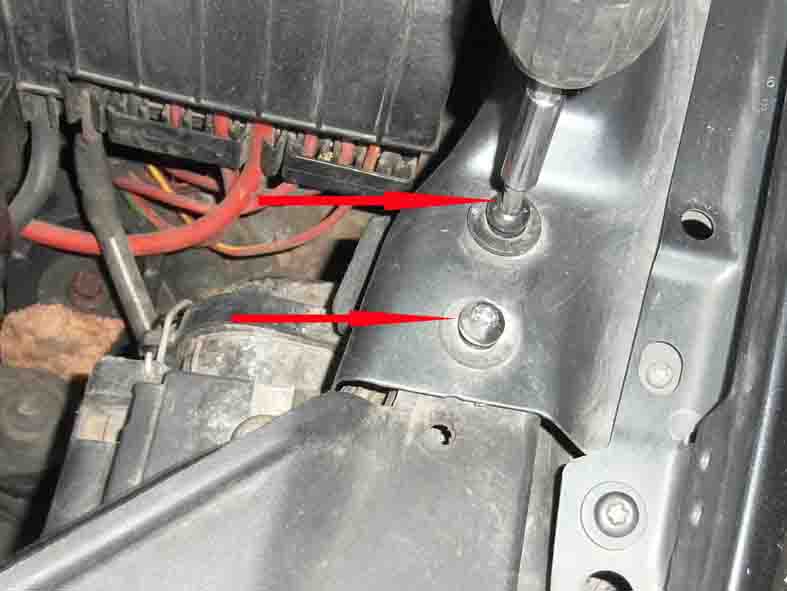

внутри под фарой по 2 гайки головка 10 слева и справа - симметрично:

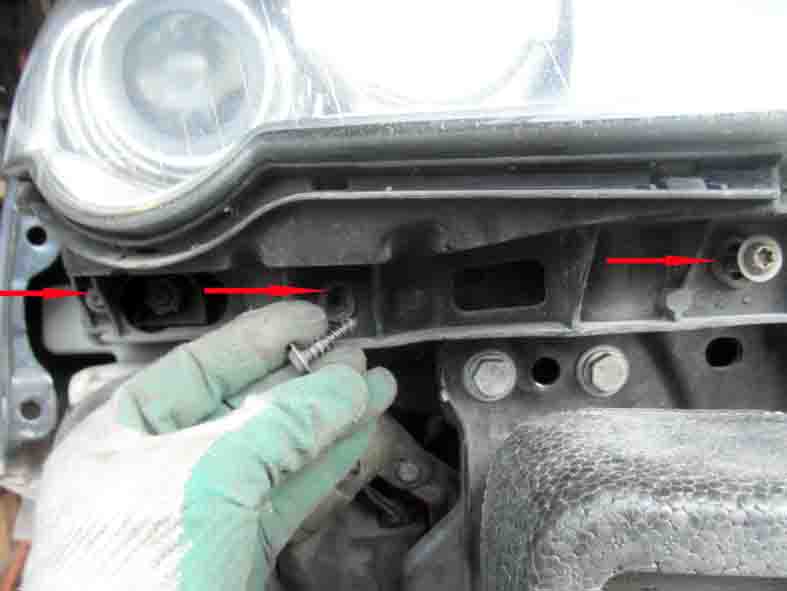

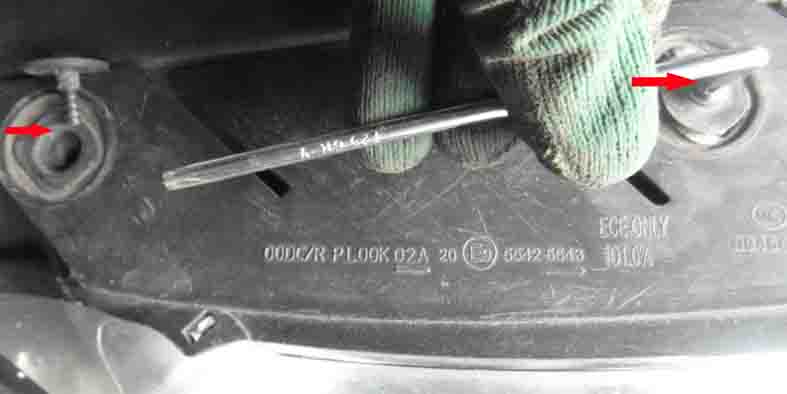

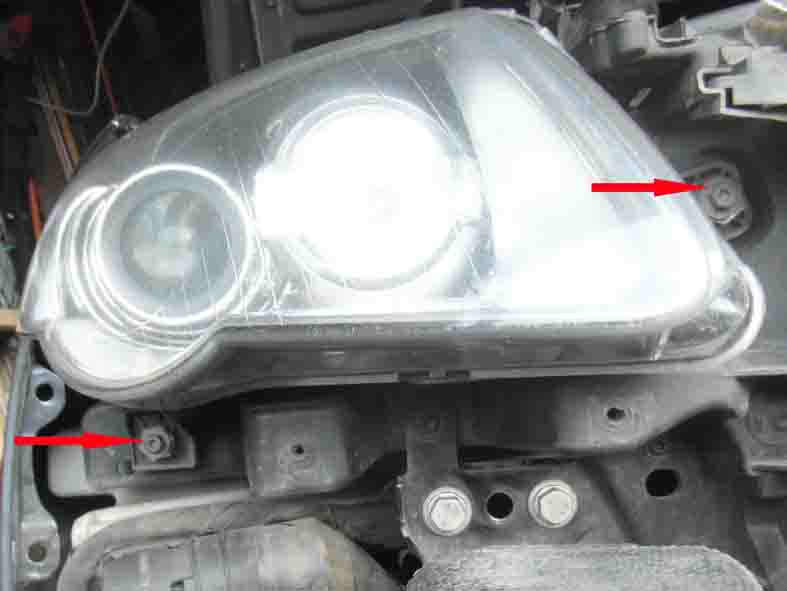

3 Для удобства работы снимаем правую фару торкс 25, 30:

Вложения
Passat B6 2.0 TDI (СВАВ) DSG HIGHLINE вариант 2009
mir1745
Новичок

Автор темы
Сообщения: 6
Зарегистрирован: 12 авг 2014, 10:06
Откуда: Рыбинск

Re: Снятие и постановка генератора Passat b6

Сообщение mir1745 » 30 дек 2015, 10:46

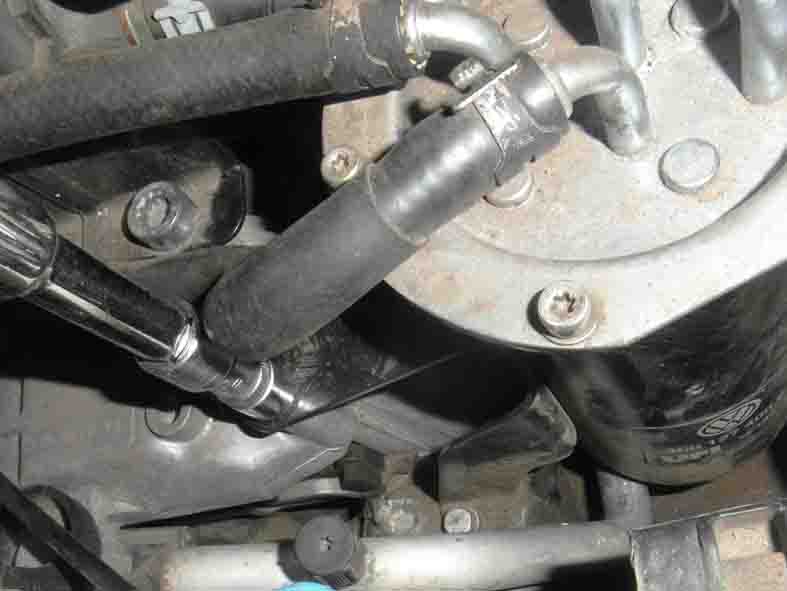

топливный фильтр 2 винта и гайка на 10 (неотсоединяя шланги):

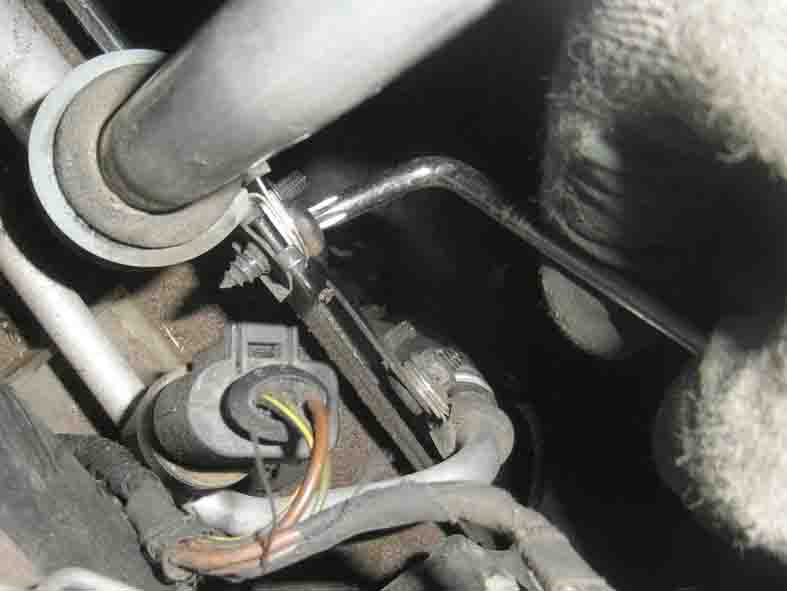

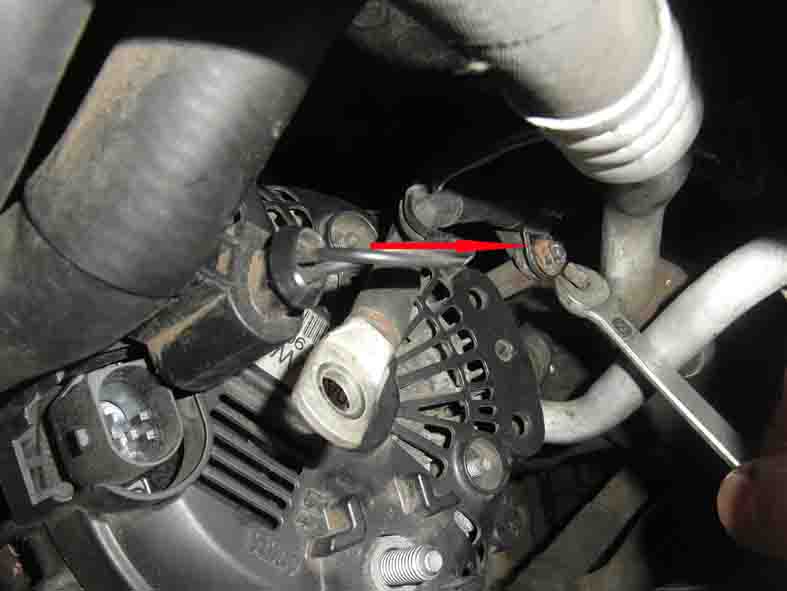

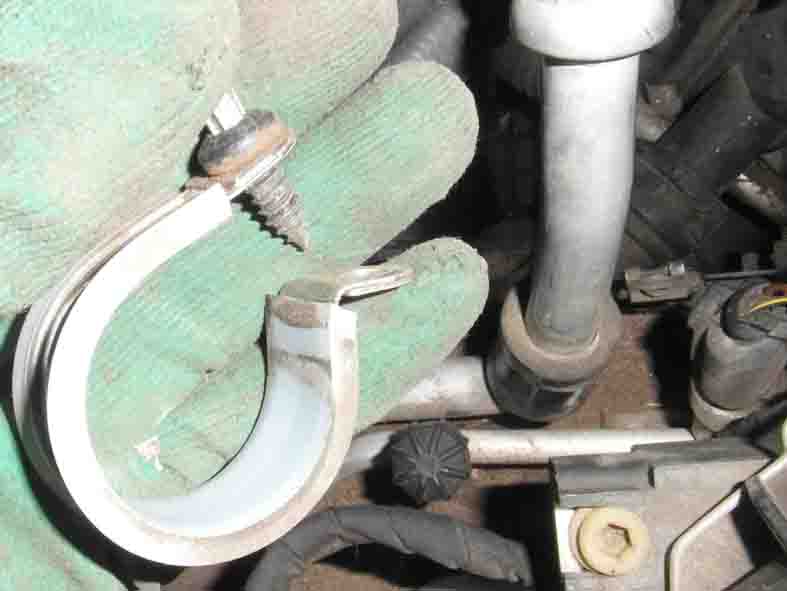

хомут крепления трубки кондиционера торкс 30:

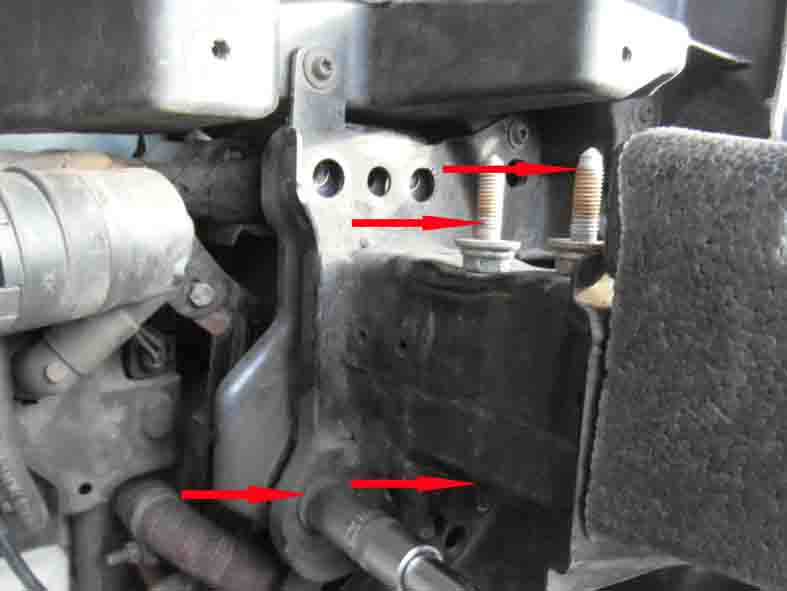

4 Отсоединяем воздухозаборник (2 винта торкс 25), отворачиваем болты крепления усилителя бампера (по 4 шт. на 16) слева- снимаем, а справа- оставляем 20 мм свободного хода. Сверху снимаем винты по 2 слева и справа. Оттягиваем всё это на 6-8 см от двигателя, чтобы можно было вытащить генератор.





Passat B6 2.0 TDI (СВАВ) DSG HIGHLINE вариант 2009
mir1745
Новичок

Автор темы
Сообщения: 6
Зарегистрирован: 12 авг 2014, 10:06
Откуда: Рыбинск

Re: Снятие и постановка генератора Passat b6

Сообщение mir1745 » 30 дек 2015, 10:58

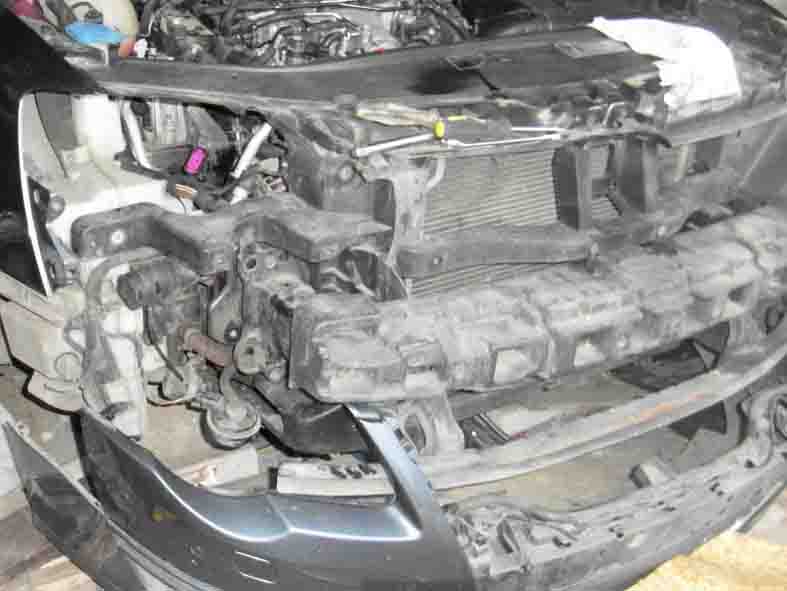

а это общий вид:

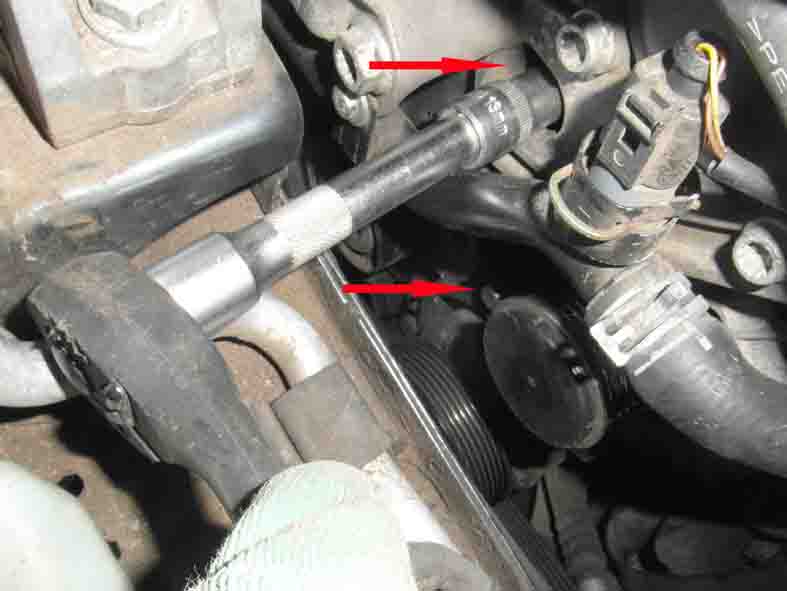

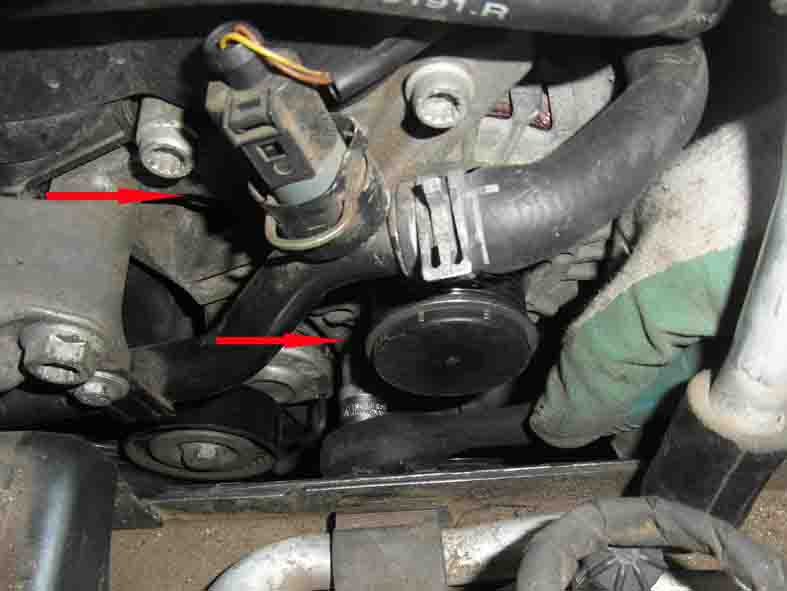

5 Ключом на 16 оттягиваем ролик натяжителя ремня генератора и фиксируем его штифтом (для этого можно использовать сверло, я использовал ключ шестигранник). Если замена ремня не требуется, то его можно не вытаскивать. Направление вращения ремня менять не допускается!

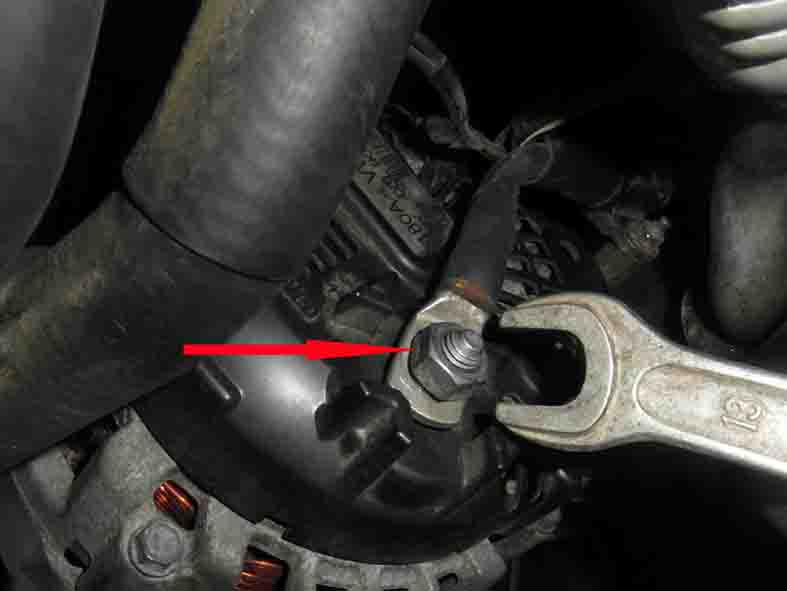

6 Отсоединяем от генератора разъём и клемму, выворачиваем болты (2шт на 13) крепления генератора, аккуратно стаскиваем его с штатного места (плотненько установлен), потом ключом на 8 отворачиваем гайку крепления эл. проводов:





7 Гибкие шланги прижимаем к двигателю и вытаскиваем генератор:


8 Генератор ремонтировал не сам. При переборке был заменён регулятор напряжения с щётками по причине износа щёток.
Passat B6 2.0 TDI (СВАВ) DSG HIGHLINE вариант 2009
mir1745
Новичок

Автор темы
Сообщения: 6
Зарегистрирован: 12 авг 2014, 10:06
Откуда: Рыбинск

Re: Снятие и постановка генератора Passat b6

Сообщение mir1745 » 30 дек 2015, 11:11

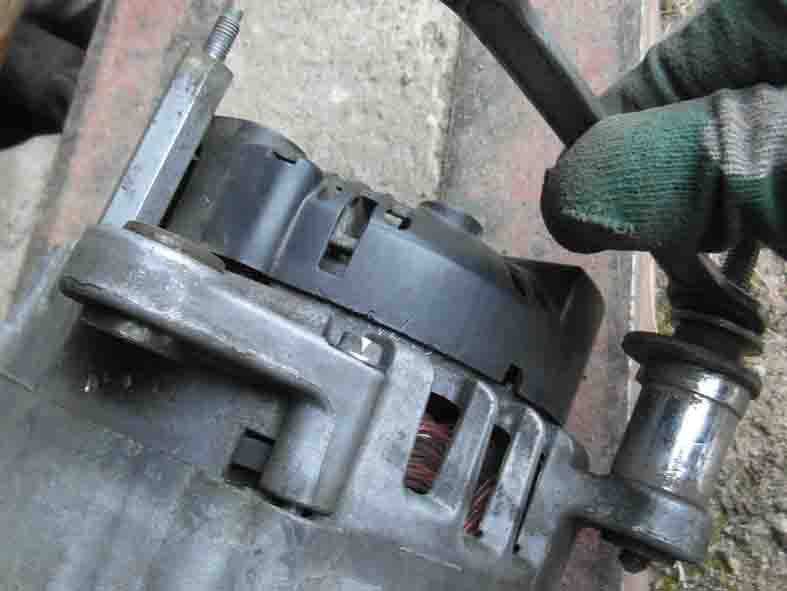

9 Для облегчения монтажа перед установкой выпрессовываем втулки-гайки на 1-2 мм из проушин генератора:

10 Установка генератора и демонтированных элементов выполняем в обратном порядке, соблюдая равномерность зазоров и параллельность.
Желаю Всем удачи!!!
Passat B6 2.0 TDI (СВАВ) DSG HIGHLINE вариант 2009
mir1745
Новичок

Автор темы
Сообщения: 6
Зарегистрирован: 12 авг 2014, 10:06
Откуда: Рыбинск

Re: Снятие и постановка генератора Passat b6

Сообщение Серый58 » 30 дек 2015, 11:46

Нормально!а по проще нельзя?Пол машины разобрал! :shock:
Аватара пользователя
Серый58
Местный

Сообщения: 146
Зарегистрирован: 10 янв 2015, 20:38
Откуда: Пензенская обл

Re: Снятие и постановка генератора Passat b6

Сообщение morpeh » 30 дек 2015, 16:53

Чё то я маленько не понял!!! :? Бампер то зачем ломать? На снятие гены у меня уходит не более 30 мин.
Б6 седан 1,9 TDI BLS' 09 на ручке, OoWoO + клубные рамки!
Б6 седан 1,9 TDI BKC' 06 на ручке - продан.
+7 911 891 71 41
Аватара пользователя
morpeh
Почетный мембер

Сообщения: 2861
Зарегистрирован: 11 июл 2012, 15:50
Откуда: Псков

Re: Снятие и постановка генератора Passat b6

Сообщение Daniliv » 30 дек 2015, 19:57

morpeh писал(а):Чё то я маленько не понял!!! :? Бампер то зачем ломать? На снятие гены у меня уходит не более 30 мин.

Вот и я не пойму, я компрессор менял не чего не откручивал
А вообще Молодец, не ищешь легких путей
2.0 TDI 140 ВMP DSG The Black shed + + <<<<OoWoO>>>> Webasto TTEvo-ALTOX
B-5 AHU 1.9 продан
И многие другие там-же
Аватара пользователя
Daniliv
Ветеран

Сообщения: 8832
Зарегистрирован: 19 июн 2012, 08:27
Откуда: PITER Prosvet-Parnas

Re: Снятие и постановка генератора Passat b6

Сообщение morpeh » 30 дек 2015, 20:55

Daniliv писал(а):
morpeh писал(а):Чё то я маленько не понял!!! :? Бампер то зачем ломать? На снятие гены у меня уходит не более 30 мин.

Вот и я не пойму, я компрессор менял не чего не откручивал
А вообще Молодец, не ищешь легких путей

:lol: :lol: :lol:
Б6 седан 1,9 TDI BLS' 09 на ручке, OoWoO + клубные рамки!
Б6 седан 1,9 TDI BKC' 06 на ручке - продан.
+7 911 891 71 41
Аватара пользователя
morpeh
Почетный мембер

Сообщения: 2861
Зарегистрирован: 11 июл 2012, 15:50
Откуда: Псков

Re: Снятие и постановка генератора Passat b6

Сообщение Александр332vk » 30 дек 2015, 21:32

Доброго времени суток, по Эльзе конечно не все так просто, НО! Нет необходимости снимать фары и топливный фильтр и еще всякой мелочевки. 1. откручиваем бампер и выводим его вместе с рамкой радиаторов в "монтажное" положение (отодвигаем от мотора) и снимаем гену... ;)
Пассат вариант 2010 г.в. СВАВ 6ступ ручка компл Хайлайн, РНС-510, ксенон, Бинар 5s дизель + модем Simcom
Аватара пользователя
Александр332vk
Мембер

Сообщения: 1011
Зарегистрирован: 02 ноя 2013, 17:53
Откуда: Мурманск

Re: Снятие и постановка генератора Passat b6

Сообщение Daniliv » 30 дек 2015, 21:48

Александр332vk
Соглашусь, в Эльзе много лишних телодвижений (придумано для зарабатывания денег)
Простой пример, для снятия радиатора печки надо снять рулевую колонку, ЗАЧЕМ :evil: (деньги)
2.0 TDI 140 ВMP DSG The Black shed + + <<<<OoWoO>>>> Webasto TTEvo-ALTOX
B-5 AHU 1.9 продан
И многие другие там-же
Аватара пользователя
Daniliv
Ветеран

Сообщения: 8832
Зарегистрирован: 19 июн 2012, 08:27
Откуда: PITER Prosvet-Parnas

Re: Снятие и постановка генератора Passat b6

Сообщение mir1745 » 31 дек 2015, 00:21

Уважаемые форумчане! Хочу обратить Ваше внимание на удобство и упрощение выполнения какой-либо операции, а не на объём работ.
Спасибо за Ваши комментарии. :)
Passat B6 2.0 TDI (СВАВ) DSG HIGHLINE вариант 2009
mir1745
Новичок

Автор темы
Сообщения: 6
Зарегистрирован: 12 авг 2014, 10:06
Откуда: Рыбинск

Re: Снятие и постановка генератора Passat b6

Сообщение Volkov » 31 дек 2015, 00:31

mir1745
Огромное спасибо за отчёт! У меня такой-же мотор.. и блин ни дай Бог конечно с этим столкнуться.... :shock: Сам и сервисмены, в него не лазили, менялся только ремень. Ну у меня ручонки тонкие, думаю из@бнусь.. :D Ибо по правде сказать, ради геннадича я столько разобрать не готов, да и негде.. :( гена пока жив.
VW Passat B6 2.0 TDI ,CBAB,140 л.с., 2008 г.в. ,DSG6,Highline О w О - Своя)
VW Transporter T4 2.5 TDI, AJT, 88 л.с., 2001 г.в. МКПП - Рабочая (с 2013 по 2017)
пЫжо бохер III 2.2 PUMA 120 л.с. CR МКПП
Аватара пользователя
Volkov
Мембер

Сообщения: 1361
Зарегистрирован: 14 июн 2014, 21:37
Откуда: Московская обл., г. Балашиха, Кузьминки-Рязанка.

Re: Снятие и постановка генератора Passat b6

Сообщение starii76 » 31 дек 2015, 00:57

Если в домашних условиях то наверное это возможно единственный вариант, а вот на сервисе мне сначала снимали компрессор (при сборке естественно заправка) а потом генератор на 5-ой фотке хорошо видно как это можно сделать.
VW Passat 2.0tdi CBAB 2008 гв WVWZZZ3CZ8P121208
starii76
Местный

Сообщения: 122
Зарегистрирован: 23 июн 2014, 22:03

Re: Снятие и постановка генератора Passat b6

Сообщение Dr.Russ » 04 янв 2016, 20:32

Заклинил генератор, предстоит снятие, неужели больше вообще никаких вариантов кроме снятия бампера или компрессора, может быть можно обойтись только снятием рамки вентиляторов? Подскажите кто сталкивался?
Passat B6 Variant CBBB 2009 Хай
Аватара пользователя
Dr.Russ
Местный

Сообщения: 436
Зарегистрирован: 26 окт 2013, 16:57
Откуда: Москва

Re: Снятие и постановка генератора Passat b6

Сообщение mir1745 » 06 янв 2016, 17:59

обойтись только снятием рамки вентиляторов - недостаточно, чтобы вытащить гену (если Вы имели ввиду именно вентиляторов). В моём отчёте по пункту №4 отвинчивается усилитель бампера (к нему прикреплена рамка радиаторов) и отодвигается от двигателя на необходимый зазор, чтобы вытащить гену.
Уважаемый Dr.Russ, если у Вас будут другие варианты то отпишитесь пожалуйста.
Passat B6 2.0 TDI (СВАВ) DSG HIGHLINE вариант 2009
mir1745
Новичок

Автор темы
Сообщения: 6
Зарегистрирован: 12 авг 2014, 10:06
Откуда: Рыбинск

Re: Снятие и постановка генератора Passat b6

Сообщение Александр332vk » 06 янв 2016, 18:44

Привет, да не с геной там без вариантов - ни тоненькие ручки ни сноровка не помогут! :( Самого гену не вытащить - мало места! :? Единственный вариант отодвигать радиаторы в монтажное положение... :cry: Если кто то изловчится именно на этом моторе СВАВ - то отпишитесь пожалуйста.. ;)
Пассат вариант 2010 г.в. СВАВ 6ступ ручка компл Хайлайн, РНС-510, ксенон, Бинар 5s дизель + модем Simcom
Аватара пользователя
Александр332vk
Мембер

Сообщения: 1011
Зарегистрирован: 02 ноя 2013, 17:53
Откуда: Мурманск

Re: Снятие и постановка генератора Passat b6

Сообщение Dr.Russ » 06 янв 2016, 21:24

Сегодня победил! Но пришлось снимать рамку именно вентиляторов и компрессор (благо фреон еще летом спустил :D ), патрубки с интеркулера. Рамка - 4 самореза и штекер, компрессор три болта и две трубки.
На генераторе заменены подшипники, муфта и заварен корпус. Трещина шла от места скрепления крышек одного из четырех длинных болтиков, сам болт отсутствовал, наверное прежний хозяин постарался :shock: . Поменял докучи ролик натяжителя и ремень.
Теперь наслаждаюсь ровной и бесшумной работой дизеля ;).
Если кто то изловчится именно на этом моторе СВАВ

CBBB внешне принципиально никакой разницы.
Passat B6 Variant CBBB 2009 Хай
Аватара пользователя
Dr.Russ
Местный

Сообщения: 436
Зарегистрирован: 26 окт 2013, 16:57
Откуда: Москва

Re: Снятие и постановка генератора Passat b6

Сообщение Александр332vk » 06 янв 2016, 22:11

Привет, это конечно замечательно что Вы смогли наименьшим разбором снять...но а не снимая компрессора кондея? Ведь опять это деньги - заправка и все при этом сопутствующее...Да СВВВ одно и то же с СВАВ...но вроде при сдвижении рамки радиаторов нет необходимости снимать компрессор кондея....или Я не прав.. поправьте...просто почему так пристально этому вопросу уделяю внимание, гена единственный агрегат где не было еще ревизии.
Пассат вариант 2010 г.в. СВАВ 6ступ ручка компл Хайлайн, РНС-510, ксенон, Бинар 5s дизель + модем Simcom
Аватара пользователя
Александр332vk
Мембер

Сообщения: 1011
Зарегистрирован: 02 ноя 2013, 17:53
Откуда: Мурманск

Re: Снятие и постановка генератора Passat b6

Сообщение Dr.Russ » 06 янв 2016, 22:48

Александр332vk
Если открутить бампер и рамку радиаторов (так называемый "телевизор") можно компрессор не снимать - однозначно. Это понятно по фотоотчету mir1745.
Я же снимал рамку вентиляторов и в моем случае без снятия компрессора никак. Мне так было проще, потому что предстоит проверка герметичности и заправка сис-мы кондиционирования.
Похоже что других способов на наших дизелях нет :( .
Passat B6 Variant CBBB 2009 Хай
Аватара пользователя
Dr.Russ
Местный

Сообщения: 436
Зарегистрирован: 26 окт 2013, 16:57
Откуда: Москва

Re: Снятие и постановка генератора Passat b6

Сообщение Александр332vk » 06 янв 2016, 23:02

Спасибо, видимо так и есть. Все же отодвинуть радиаторы от мотора (МНЕ) кажется проще чем тот объем который указал Т.С.
Пассат вариант 2010 г.в. СВАВ 6ступ ручка компл Хайлайн, РНС-510, ксенон, Бинар 5s дизель + модем Simcom
Аватара пользователя
Александр332vk
Мембер

Сообщения: 1011
Зарегистрирован: 02 ноя 2013, 17:53
Откуда: Мурманск

Re: Снятие и постановка генератора Passat b6

Сообщение Александр332vk » 06 янв 2016, 23:04

Dr.Russ Через два дня к Вам морозы придут....у нас сегодня - 36 и сегодня ночью еще холоднее будет... :shock:
Пассат вариант 2010 г.в. СВАВ 6ступ ручка компл Хайлайн, РНС-510, ксенон, Бинар 5s дизель + модем Simcom
Аватара пользователя
Александр332vk
Мембер

Сообщения: 1011
Зарегистрирован: 02 ноя 2013, 17:53
Откуда: Мурманск

Re: Снятие и постановка генератора Passat b6

Сообщение Dr.Russ » 06 янв 2016, 23:25

Александр332vk
Вовремя я доделал, в гараже, при температуре около 0. Теперь не страшно :D
Passat B6 Variant CBBB 2009 Хай
Аватара пользователя
Dr.Russ
Местный

Сообщения: 436
Зарегистрирован: 26 окт 2013, 16:57
Откуда: Москва

Re: Снятие и постановка генератора Passat b6

Сообщение Александр332vk » 06 янв 2016, 23:30

Молодец, Я сегодня в свой гараж ходил протопить на ночь глядя....водяное отопление, кирпичный гараж + 15 за 1.5 часа нагнал! Вода под 85...огонь! :)
Пассат вариант 2010 г.в. СВАВ 6ступ ручка компл Хайлайн, РНС-510, ксенон, Бинар 5s дизель + модем Simcom
Аватара пользователя
Александр332vk
Мембер

Сообщения: 1011
Зарегистрирован: 02 ноя 2013, 17:53
Откуда: Мурманск

Re: Снятие и постановка генератора Passat b6

Сообщение Александр85 » 11 фев 2016, 21:20

Сегодня делал эту процедуру. Это пипец :x еще и в одни руки. Жесть короче. Двоем было бы проще, но все равно жесть. Лучше подумать перед тем как снимать.
Passat B6 Variant 2.0 TDI. CBBB 170 сил. DSG6. 2009 г.в
Аватара пользователя
Александр85
Мембер

Сообщения: 1992
Зарегистрирован: 18 дек 2012, 18:50
Откуда: Москва, Измайлово

Re: Снятие и постановка генератора Passat b6

Сообщение Александр85 » 11 фев 2016, 21:44

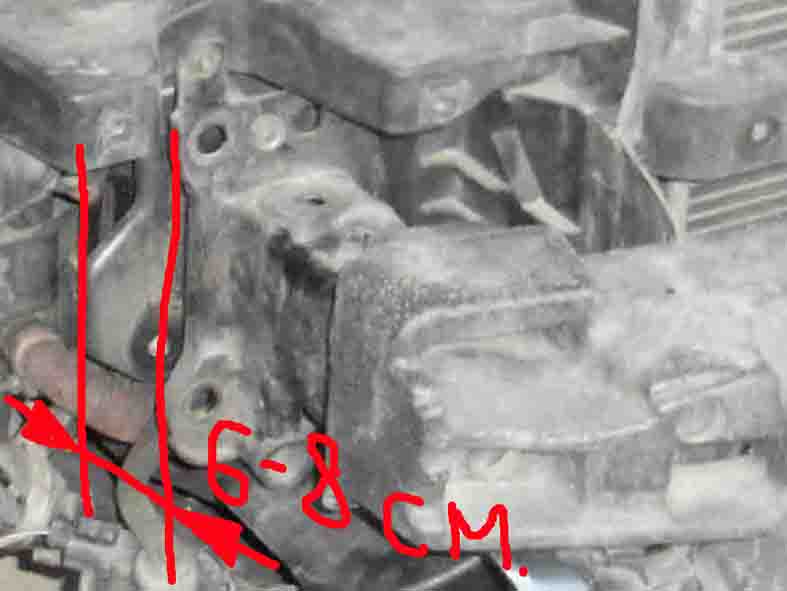

На фотке 6-8 см. Какой нах. через 15 ели ели. Вот пля немцы :x Много лишнего конечно. Фара, Колесо нижняя часть подкрылка.
Passat B6 Variant 2.0 TDI. CBBB 170 сил. DSG6. 2009 г.в
Аватара пользователя
Александр85
Мембер

Сообщения: 1992
Зарегистрирован: 18 дек 2012, 18:50
Откуда: Москва, Измайлово
