Не работает ближний ксенон и 1 габарит

Не работает ближний ксенон и 1 габарит

Сообщение Fila61 » 15 ноя 2018, 22:25

Машину купил недавно, не работала одна ближняя лампа. Теперь вторая перестала работать. еще и габарит пропал. то есть остался один габарит, на тот габарит что не работает на саму лампочку не приходит питание. еще ее глючило и она пыталась загораться, ближний что то там тоже тускло пытался мигать. (еще стало сыро)
Шторка дальнего работает исправно.
Вопрос, где найти распиновку 14 контактной колодки что бы проверить. Куда вообще ведет коса от фишки с фары, где может контакт пропадать???
Fila61
Частый гость

Автор темы
Сообщения: 39
Зарегистрирован: 12 ноя 2018, 17:14

Re: Не работает ближний ксенон и 1 габарит

Сообщение Fila61 » 15 ноя 2018, 23:03

Лампа габарита рабочая, проверил на АКБ. (ладно ксенон, блок или лампа но габарит же должен гореть)
Fila61
Частый гость

Автор темы
Сообщения: 39
Зарегистрирован: 12 ноя 2018, 17:14

Re: Не работает ближний ксенон и 1 габарит

Сообщение Daniliv » 15 ноя 2018, 23:10

Идут в блок бортовой сети, и просто тестером не проверить питание. При включении зажигания идет проверка всех потребителей на профпригодность. И если кто-то заболел он отключает канал.
В Вашем случае надо копать проводку и потребители и сделать скан.
2.0 TDI 140 ВMP DSG The Black shed + + <<<<OoWoO>>>> Webasto TTEvo-ALTOX
B-5 AHU 1.9 продан
И многие другие там-же
Аватара пользователя
Daniliv
Ветеран

Сообщения: 9059
Зарегистрирован: 19 июн 2012, 08:27
Откуда: PITER Prosvet-Parnas

Re: Не работает ближний ксенон и 1 габарит

Сообщение Daniliv » 15 ноя 2018, 23:11

Скачайте эльзу и там есть все схемы.
2.0 TDI 140 ВMP DSG The Black shed + + <<<<OoWoO>>>> Webasto TTEvo-ALTOX
B-5 AHU 1.9 продан
И многие другие там-же
Аватара пользователя
Daniliv
Ветеран

Сообщения: 9059
Зарегистрирован: 19 июн 2012, 08:27
Откуда: PITER Prosvet-Parnas

Re: Не работает ближний ксенон и 1 габарит

Сообщение Fila61 » 15 ноя 2018, 23:15

Daniliv писал(а):Идут в блок бортовой сети, и просто тестером не проверить питание. При включении зажигания идет проверка всех потребителей на профпригодность. И если кто-то заболел он отключает канал.
В Вашем случае надо копать проводку и потребители и сделать скан.



Это я уже понял) Ладно, могу попробовать кинуть габаритную лампу напрямую к фишке которая к фаре идет. Но на какие пины, где вообще найти распиновку этой фишки. Сканировать сейчас нечем (есть только кабель к-линии но он только Ваську 1.1 и Б6 там нет, читает только двигатель и коробку (блоки 1 и 2).

Там больше нет фишек между фарой и блоком? Полезу к блоку сейчас, хоть просто перевоткнуть фишки попробую.
Fila61
Частый гость

Автор темы
Сообщения: 39
Зарегистрирован: 12 ноя 2018, 17:14

Re: Не работает ближний ксенон и 1 габарит

Сообщение Daniliv » 15 ноя 2018, 23:18

Лизки под рукой нет, ответить не могу. Еще смотрим преды.
И потом нужно понимание какие фары стоят.
2.0 TDI 140 ВMP DSG The Black shed + + <<<<OoWoO>>>> Webasto TTEvo-ALTOX
B-5 AHU 1.9 продан
И многие другие там-же
Аватара пользователя
Daniliv
Ветеран

Сообщения: 9059
Зарегистрирован: 19 июн 2012, 08:27
Откуда: PITER Prosvet-Parnas

Re: Не работает ближний ксенон и 1 габарит

Сообщение Fila61 » 15 ноя 2018, 23:22

Daniliv писал(а):Лизки под рукой нет, ответить не могу. Еще смотрим преды.
И потом нужно понимание какие фары стоят.


Стоят кненон валео, дорестайл как я понял.преды норм вроде, видимых проблем с ними не вижу. да и габариты за день до этого уже работали по очередно, то есть во второй фаре в которой сейчас горит, пропадал габарит тоже.
Fila61
Частый гость

Автор темы
Сообщения: 39
Зарегистрирован: 12 ноя 2018, 17:14

Re: Не работает ближний ксенон и 1 габарит

Сообщение Daniliv » 15 ноя 2018, 23:32

В габаритах диоды стоят???
2.0 TDI 140 ВMP DSG The Black shed + + <<<<OoWoO>>>> Webasto TTEvo-ALTOX
B-5 AHU 1.9 продан
И многие другие там-же
Аватара пользователя
Daniliv
Ветеран

Сообщения: 9059
Зарегистрирован: 19 июн 2012, 08:27
Откуда: PITER Prosvet-Parnas

Re: Не работает ближний ксенон и 1 габарит

Сообщение Fila61 » 15 ноя 2018, 23:46

Daniliv писал(а):В габаритах диоды стоят???



Не, обычные галоген.не люблю колхоз.
короче я панель в ногах снял, фишки немного подергал и ксенон пытается разжечься. габарит молчит.
Fila61
Частый гость

Автор темы
Сообщения: 39
Зарегистрирован: 12 ноя 2018, 17:14

Re: Не работает ближний ксенон и 1 габарит

Сообщение Daniliv » 15 ноя 2018, 23:53

Это как габаритах галоген??? у нас только поворотный галоген но не габарит.
Значит дернуть блок, проверить все фишки на их здоровье, затирать ошибки и вперед.
2.0 TDI 140 ВMP DSG The Black shed + + <<<<OoWoO>>>> Webasto TTEvo-ALTOX
B-5 AHU 1.9 продан
И многие другие там-же
Аватара пользователя
Daniliv
Ветеран

Сообщения: 9059
Зарегистрирован: 19 июн 2012, 08:27
Откуда: PITER Prosvet-Parnas

Re: Не работает ближний ксенон и 1 габарит

Сообщение Fila61 » 15 ноя 2018, 23:58

Daniliv писал(а):Это как габаритах галоген??? у нас только поворотный галоген но не габарит.
Значит дернуть блок, проверить все фишки на их здоровье, затирать ошибки и вперед.


Двух контактная без цоколя. значит я ошибся, обычная. посмотрю еще фишки с 14 пин на блоке, фары же это должны быть. с другой стороны весь блок попробую дернуть. А реле на нем, это к свету ни как не относятся?
Fila61
Частый гость

Автор темы
Сообщения: 39
Зарегистрирован: 12 ноя 2018, 17:14

Re: Не работает ближний ксенон и 1 габарит

Сообщение Daniliv » 16 ноя 2018, 00:09

Это w5w колба на штатном ксеноне голубого света.
Фишка подключена к блоку управления фарой, он снимается и за ним сам модуль биксенона.
Реле это колхоз какой-то.
2.0 TDI 140 ВMP DSG The Black shed + + <<<<OoWoO>>>> Webasto TTEvo-ALTOX
B-5 AHU 1.9 продан
И многие другие там-же
Аватара пользователя
Daniliv
Ветеран

Сообщения: 9059
Зарегистрирован: 19 июн 2012, 08:27
Откуда: PITER Prosvet-Parnas

Re: Не работает ближний ксенон и 1 габарит

Сообщение Fila61 » 16 ноя 2018, 00:24

Daniliv писал(а):Это w5w колба на штатном ксеноне голубого света.
Фишка подключена к блоку управления фарой, он снимается и за ним сам модуль биксенона.
Реле это колхоз какой-то.


Так получается габарит идет через блок в фаре и тупо блок вместе с ксеноном могли уйти вместе?
Fila61
Частый гость

Автор темы
Сообщения: 39
Зарегистрирован: 12 ноя 2018, 17:14

Re: Не работает ближний ксенон и 1 габарит

Сообщение Fila61 » 16 ноя 2018, 02:01

короче ничего плохого я не увидел. блок весь не отсоединял, просто вытащил его, фишки дожал и обратно. Ксенон мигает сейчас 3 раза. ладно может лампа или еще что (к стати фары местами поменять можно чисто подключить навесу?). С габаритом пока так и не знаю что делать.

По близости есть кабель vcds 12.12, брать его?
https://www.avito.ru/novorossiysk/zapch ... 1092507397
Китай это? или оригинал?
Fila61
Частый гость

Автор темы
Сообщения: 39
Зарегистрирован: 12 ноя 2018, 17:14

Re: Не работает ближний ксенон и 1 габарит

Сообщение Daniliv » 16 ноя 2018, 02:39

Так сразу и не скажешь. Надежней взять здесь, или лицензию.
Можно подкинуть, только надо снять бампер :lol:
2.0 TDI 140 ВMP DSG The Black shed + + <<<<OoWoO>>>> Webasto TTEvo-ALTOX
B-5 AHU 1.9 продан
И многие другие там-же
Аватара пользователя
Daniliv
Ветеран

Сообщения: 9059
Зарегистрирован: 19 июн 2012, 08:27
Откуда: PITER Prosvet-Parnas

Re: Не работает ближний ксенон и 1 габарит

Сообщение Fila61 » 16 ноя 2018, 06:59

Daniliv писал(а):Так сразу и не скажешь. Надежней взять здесь, или лицензию.
Можно подкинуть, только надо снять бампер :lol:


Ну так долго будет, заказывать кабель. Может попробую договориться с возвратом.
Я уже бампер готов снять. там как я понял делов на пол часа. вчера 3.5 часа и результата нет. Вечером кабель думаю тот будет и бампер если что тоже сниму.
Fila61
Частый гость

Автор темы
Сообщения: 39
Зарегистрирован: 12 ноя 2018, 17:14

Re: Не работает ближний ксенон и 1 габарит

Сообщение demainst » 16 ноя 2018, 07:39

Daniliv писал(а):Идут в блок бортовой сети, и просто тестером не проверить питание. При включении зажигания идет проверка всех потребителей на профпригодность. И если кто-то заболел он отключает канал.
В Вашем случае надо копать проводку и потребители и сделать скан.
Вложения

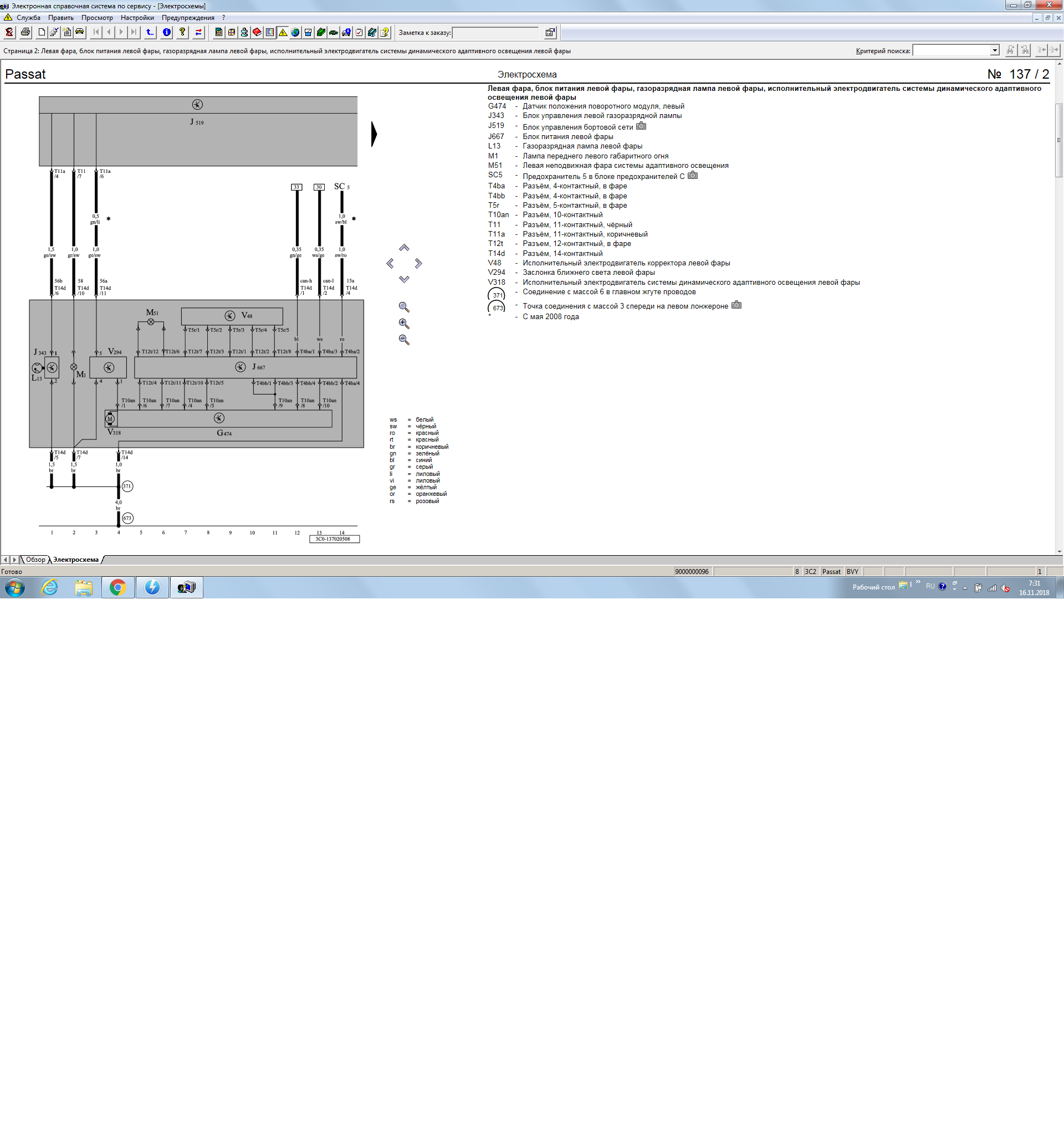

Фары ксенон Б6.1.png
viewtopic.php?f=37&t=21660
2008, Хай, 1.8ТА, Би-ксенон, Паркассист, RCD-510,
2013 Passat Alltrack, 2.0TA, Bi-Xenon, R-line steering wheel, электробагажник, RNS-510, BT
Аватара пользователя
demainst
Почетный мембер

Сообщения: 5623
Зарегистрирован: 30 апр 2010, 00:50
Откуда: Москва, ЮАО

Re: Не работает ближний ксенон и 1 габарит

Сообщение Fila61 » 16 ноя 2018, 11:41

Сегодня кабель привезут.
Вот что еще хотел сказать. Приборка по всем этим лампам пишет все четко, когда они горели и не горели, писала в какой лампе именно неисправность.
Fila61
Частый гость

Автор темы
Сообщения: 39
Зарегистрирован: 12 ноя 2018, 17:14

Re: Не работает ближний ксенон и 1 габарит

Сообщение Fila61 » 17 ноя 2018, 00:14

Ошибки считал.

Saturday,17,November,2018,00:05:43:62939
VCDS Version: Release 12.12.0 (x64)

Address 09: Cent. Elect. Labels: 3C0-937-049-23-H.lbl
Control Module Part Number: 3C0 937 049 L HW: 3C0 937 049 L
Component and/or Version: Bordnetz-SG H37 1301
Software Coding: E7868F0700043C00000A00000F000000000F5D435C0000
Work Shop Code: WSC 00985 095 71585
Additional Info: 3C1955419 Wischer VW461 001 0101 1K0955559AE RLS 240706 014 1201
VCID: 326BFC43ADDABA8E527-8067
6 Faults Found:

02394 - Parking Light Left Front (M1)
012 - Electrical Fault in Circuit
Freeze Frame:
Fault Status: 01101100
Fault Priority: 2
Fault Frequency: 1
Reset counter: 135
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:03:00

Freeze Frame:
ON
Voltage: 11.40 V
ON
ON
OFF
OFF
OFF

00924 - Relay for Headlamp Cleaning System (J39)
009 - Open or Short to Ground
Freeze Frame:
Fault Status: 01101001
Fault Priority: 4
Fault Frequency: 1
Reset counter: 135
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:02:00

Freeze Frame:
ON
Voltage: 11.35 V
ON
ON
OFF
OFF
OFF

01496 - Bulb for Fog-Lamps; Left (L22)
010 - Open or Short to Plus
Freeze Frame:
Fault Status: 01101010
Fault Priority: 4
Fault Frequency: 1
Reset counter: 135
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:12:00

Freeze Frame:
ON
Voltage: 12.15 V
ON
ON
OFF
OFF
OFF

00978 - Lamp for Low Beam; Left (M29)
010 - Open or Short to Plus
Freeze Frame:
Fault Status: 01111010
Fault Priority: 1
Fault Frequency: 1
Reset counter: 135
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:03:00

Freeze Frame:
ON
Voltage: 11.40 V
ON
ON
OFF
OFF
OFF

00979 - Lamp for Low Beam; Right (M31)
010 - Open or Short to Plus
Freeze Frame:
Fault Status: 01111010
Fault Priority: 1
Fault Frequency: 1
Reset counter: 135
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:03:00

Freeze Frame:
ON
Voltage: 11.40 V
ON
ON
OFF
OFF
OFF

01598 - Drive Battery Voltage
000 - - - Intermittent
Freeze Frame:
Fault Status: 00100000
Fault Priority: 2
Fault Frequency: 1
Reset counter: 175
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:02:00

Freeze Frame:
ON
Voltage: 11.35 V
ON
ON
OFF
OFF
OFF
Fila61
Частый гость

Автор темы
Сообщения: 39
Зарегистрирован: 12 ноя 2018, 17:14

Re: Не работает ближний ксенон и 1 габарит

Сообщение Fila61 » 17 ноя 2018, 00:18

Смотрю замыкание на массу есть. может кто подробнее скажет. утром буду снимать бампер и фары. смотреть где там замыкание. по пути от фары до блока может быть? или в самой фаре только?
Fila61
Частый гость

Автор темы
Сообщения: 39
Зарегистрирован: 12 ноя 2018, 17:14

Re: Не работает ближний ксенон и 1 габарит

Сообщение Fila61 » 17 ноя 2018, 00:52

Считал все блоки. Чувствую она мне принесет...

VCDS Version: Release 12.12.0 (x64)
Data version: 20130910

Saturday,17,November,2018,00:35:03:62939

Chassis Type: 3C (3C0)
Scan: 01 02 03 08 09 15 16 17 19 25 42 44 46 52 53 55 56 62 72 76


VIN: WVWZZZ3CZ7P041244 Mileage: 274330km/170460miles

00-Steering Angle Sensor -- Status: OK 0000
01-Engine -- Status: Malfunction 0010
02-Auto Trans -- Status: OK 0000
03-ABS Brakes -- Status: OK 0000
08-Auto HVAC -- Status: Malfunction 0010
09-Cent. Elect. -- Status: Malfunction 0010
15-Airbags -- Status: Malfunction 0010
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: OK 0000
19-CAN Gateway -- Status: Malfunction 0010
25-Immobilizer -- Status: OK 0000
42-Door Elect, Driver -- Status: OK 0000
44-Steering Assist -- Status: OK 0000
46-Central Conv. -- Status: Malfunction 0010
52-Door Elect, Pass. -- Status: OK 0000
53-Parking Brake -- Status: OK 0000
55-Xenon Range -- Status: Malfunction 0010
56-Radio -- Status: Malfunction 1010
62-Door, Rear Left -- Status: OK 0000
72-Door, Rear Right -- Status: OK 0000
76-Park Assist -- Status: OK 0000

-------------------------------------------------------------------------------
Address 01: Engine Labels: Redir Fail!
Part No SW: 06F 997 058 R HW: 06F 906 056 EK
Component: MED9.5.10 G00 2104
Revision: 69H03--- Serial number: VWZCZ000000000
Coding: 0000075
Shop #: WSC 00999 444 64523
VCID: 4487AA9B076E043EF0B-8011

1 Fault Found:
001378 - System Voltage
P0562 - 002 - Too Low - Intermittent
Freeze Frame:
Fault Status: 00100010
Fault Priority: 0
Fault Frequency: 4
Reset counter: 255
Mileage: 274250 km
Time Indication: 0
Date: 2018.11.14
Time: 13:21:46

Freeze Frame:
RPM: 1160 /min
Load: 16.5 %
Speed: 51.0 km/h
Temperature: 67.0°C

Readiness: 1000 0001

-------------------------------------------------------------------------------
Address 02: Auto Trans Labels: 09G-927-750.lbl
Part No SW: 09G 927 750 S HW: 09G 927 750 S
Component: AQ 250 6F 0746
Revision: 00H38000 Serial number:
Coding: 0000072
Shop #: WSC 00028 028 00001
VCID: 4189A38F187C1116DBD-8014

No fault code found.

-------------------------------------------------------------------------------
Address 03: ABS Brakes Labels: 3C0-614-095-C2.clb
Part No SW: 3C0 614 095 S HW: 3C0 614 095 S
Component: ESP 440 C2 H015 0004
Revision: H015 Serial number: 0667790555
Coding: 0046481
Shop #: WSC 00028 028 00001
VCID: 326BFC43ADDABA8E527-8067

No fault code found.

-------------------------------------------------------------------------------
Address 08: Auto HVAC Labels: 3C0-907-044.lbl
Part No SW: 3C0 907 044 AJ HW: 3C0 907 044 AJ
Component: ClimatronicPQ46 050 0505
Revision: 00050005 Serial number: 00000000000000
Shop #: WSC 00000 000 00000
VCID: 69D95B2F408C395623D-803C

1 Fault Found:
01809 - Actuating Motor for Temperature Flap; Left (V158)
000 - - - Intermittent
Freeze Frame:
Fault Status: 00110000
Fault Priority: 3
Fault Frequency: 5
Reset counter: 175
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:12:29


-------------------------------------------------------------------------------
Address 09: Cent. Elect. Labels: 3C0-937-049-23-H.lbl
Part No SW: 3C0 937 049 L HW: 3C0 937 049 L
Component: Bordnetz-SG H37 1301
Revision: 00H37000 Serial number: 00000004284272
Coding: E7868F0700043C00000A00000F000000000F5D435C0000
Shop #: WSC 00985 095 71585
VCID: 326BFC43ADDABA8E527-8067

Subsystem 1 - Part No: 3C1 955 419 Labels: 1KX-955-119.CLB
Component: Wischer VW461 001 0101
Coding: 00063445
Shop #: WSC 00985

Subsystem 2 - Part No: 1K0 955 559 AE Labels: 1K0-955-559-AF.CLB
Component: RLS 240706 014 1201
Coding: 00208933
Shop #: WSC 00985

6 Faults Found:
02394 - Parking Light Left Front (M1)
012 - Electrical Fault in Circuit
Freeze Frame:
Fault Status: 01101100
Fault Priority: 2
Fault Frequency: 1
Reset counter: 135
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:03:00

Freeze Frame:
ON
Voltage: 11.40 V
ON
ON
OFF
OFF
OFF

00924 - Relay for Headlamp Cleaning System (J39)
009 - Open or Short to Ground
Freeze Frame:
Fault Status: 01101001
Fault Priority: 4
Fault Frequency: 1
Reset counter: 135
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:02:00

Freeze Frame:
ON
Voltage: 11.35 V
ON
ON
OFF
OFF
OFF

01496 - Bulb for Fog-Lamps; Left (L22)
010 - Open or Short to Plus
Freeze Frame:
Fault Status: 01101010
Fault Priority: 4
Fault Frequency: 1
Reset counter: 135
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:12:00

Freeze Frame:
ON
Voltage: 12.15 V
ON
ON
OFF
OFF
OFF

00978 - Lamp for Low Beam; Left (M29)
010 - Open or Short to Plus
Freeze Frame:
Fault Status: 01111010
Fault Priority: 1
Fault Frequency: 1
Reset counter: 135
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:03:00

Freeze Frame:
ON
Voltage: 11.40 V
ON
ON
OFF
OFF
OFF

00979 - Lamp for Low Beam; Right (M31)
010 - Open or Short to Plus
Freeze Frame:
Fault Status: 01111010
Fault Priority: 1
Fault Frequency: 1
Reset counter: 135
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:03:00

Freeze Frame:
ON
Voltage: 11.40 V
ON
ON
OFF
OFF
OFF

01598 - Drive Battery Voltage
000 - - - Intermittent
Freeze Frame:
Fault Status: 00100000
Fault Priority: 2
Fault Frequency: 1
Reset counter: 175
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:02:00

Freeze Frame:
ON
Voltage: 11.35 V
ON
ON
OFF
OFF
OFF


-------------------------------------------------------------------------------
Address 15: Airbags Labels: 3C0-909-605.lbl
Part No SW: 3C0 909 605 M HW: 3C0 909 605 M
Component: 03 AIRBAG VW8 030 2522
Revision: 10030000 Serial number: 003B1PFAKV7.
Coding: 0012339
Shop #: WSC 00028 028 00001
VCID: 306FF64BA3D6889E243-8065

Subsystem 1 - Serial number: 6332MSME0E52130F

Subsystem 2 - Serial number: 6342MSME117A7B06

Subsystem 3 - Serial number: 6351HTS6VARACP13

Subsystem 4 - Serial number: 6361HTS6VARIG1V2

Subsystem 5 - Serial number: 00000000000000000

Subsystem 6 - Serial number: 00000000000000000

1 Fault Found:
00532 - Supply Voltage B+
002 - Lower Limit Exceeded - Intermittent

-------------------------------------------------------------------------------
Address 16: Steering wheel Labels: 3C0-953-549-SW20.lbl
Part No SW: 3C0 953 549 E HW: 3C0 953 549 E
Component: J0527 0015
Revision: 00007000 Serial number: 3C5953507P
Coding: 0001111
Shop #: WSC 00028 028 00001
VCID: 2E53E833B9E29E6E36F-807B

Subsystem 1 - Part No: XXXXXXXXXXX
Component: E0221 002 0010

No fault code found.

-------------------------------------------------------------------------------
Address 17: Instruments Labels: 3C0-920-xxx-17.lbl
Part No SW: 3C0 920 870 T HW: 3C0 920 870 T
Component: KOMBIINSTRUMENT VD1 1614
Revision: X0006000 Serial number: 00000000000000
Coding: 0005103
Shop #: WSC 00985 095 71585
VCID: 3467FA5B57CEB4BE40B-8061

No fault code found.

-------------------------------------------------------------------------------
Address 19: CAN Gateway Labels: 3C0-907-530-V1.clb
Part No SW: 3C0 907 530 C HW: 3C0 907 951 A
Component: Gateway 007 0040
Revision: 00007000 Serial number: 0700C067060262
Coding: 7FFD1C04C21002
Shop #: WSC 00028 028 00001
VCID: 2149030FF83C3116BBD-8074

2 Faults Found:
01305 - Databus for Infotainment
004 - No Signal/Communication - Intermittent
Freeze Frame:
Fault Status: 00100100
Fault Priority: 1
Fault Frequency: 3
Reset counter: 175
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:46:17

01304 - Radio
004 - No Signal/Communication - Intermittent
Freeze Frame:
Fault Status: 00100100
Fault Priority: 2
Fault Frequency: 2
Reset counter: 175
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:46:20


-------------------------------------------------------------------------------
Address 25: Immobilizer Labels: 3C0-959-433-25.clb
Part No SW: 3C0 959 433 R HW: 3C0 959 433 R
Component: IMMO 042 0383
Revision: 00042000 Serial number: VWZCZ000000000
Shop #: WSC 131071 1023 2097151
VCID: 3979CB6F70AC49D693D-806C

Subsystem 1 - Part No: 3C0 905 861 F
Component: ELV 026 0380
3C0905861F ELV 026 0380

No fault code found.

-------------------------------------------------------------------------------
Address 42: Door Elect, Driver Labels: 1K0-959-701-MIN3.lbl
Part No SW: 1K0 959 701 P HW: 1K0 959 793 L
Component: J386 TUER-SG FT 1123
Revision: 12006001 Serial number: 00000065268804
Coding: 0000245
Shop #: WSC 00028 028 00001
VCID: 3B75D1677A907BC6811-806E

No fault code found.

-------------------------------------------------------------------------------
Address 44: Steering Assist Labels: 1Kx-909-14x-44.clb
Part No: 1K1 909 144 L
Component: EPS_ZFLS Kl.134 H07 1806
Shop #: WSC 00028 028 00001
VCID: 3467FA5B57CEB4BE40B-8061

No fault code found.

-------------------------------------------------------------------------------
Address 46: Central Conv. Labels: 3C0-959-433-46.clb
Part No SW: 3C0 959 433 R HW: 3C0 959 433 R
Component: A_ KSG PQ46 ELV 042 0472
Revision: 00042000 Serial number: VWZCZ000000000
Coding: 01910A0001860E7F3004971570084FC6707800
Shop #: WSC 00985 095 71585
VCID: 3979CB6F70AC49D693D-806C

Subsystem 1 - Component: Sounder No Answer

Subsystem 2 - Part No: 3C0 951 171 A
Component: Neigungssensor 002 0508

Subsystem 3 - Part No: 3C0 951 171 A
Component: Innenraumueberw.002 0508

1 Fault Found:
01134 - Alarm Horn (H12)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 4
Fault Frequency: 1
Reset counter: 135
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:05:56


-------------------------------------------------------------------------------
Address 52: Door Elect, Pass. Labels: 1K0-959-702-MIN3.lbl
Part No SW: 1K0 959 702 P HW: 1K0 959 792 L
Component: J387 TUER-SG BT 1123
Revision: 12006001 Serial number: 00000568868731
Coding: 0000244
Shop #: WSC 00028 028 00001
VCID: 3C77D27B7F9E7CFE88B-8069

No fault code found.

-------------------------------------------------------------------------------
Address 53: Parking Brake Labels: 3C0-907-801-53.clb
Part No SW: 3C0 907 801 B HW: 3C0 907 801 B
Component: EPB VC8HC001 013 0001
Revision: 013
Coding: 0000012
Shop #: WSC 131071 1023 2097151
VCID: 2149030FF83C3116BBD-8074

No fault code found.

-------------------------------------------------------------------------------
Address 55: Xenon Range Labels: 5M0-907-357-V1.lbl
Part No SW: 5M0 907 357 HW: 5M0 907 357
Component: AFS-Steuergeraet 0003
Revision: H09 Serial number:
Coding: 0000001
Shop #: WSC 00985 095 71585
VCID: F1E9B34FE85C4196EBD-80A4

Subsystem 1 - Part No: 7L6 941 329
Component: AFS-Lst.-Modul l X018
Coding: 00000035

Subsystem 2 - Part No: 7L6 941 330
Component: AFS-Lst.-Modul r X018
Coding: 00000035

1 Fault Found:
01328 - Convenience System Data Bus
013 - Check DTC Memory - MIL ON
Freeze Frame:
Fault Status: 11101101
Fault Priority: 4
Fault Frequency: 1
Reset counter: 135
Mileage: 274339 km
Time Indication: 0
Date: 2018.11.15
Time: 23:07:12


-------------------------------------------------------------------------------
Address 56: Radio
Cannot be reached

-------------------------------------------------------------------------------
Address 62: Door, Rear Left Labels: 1K0-959-703-GEN3.lbl
Part No SW: 1K0 959 703 P HW: 1K0 959 795 G
Component: J388 TUER-SG HL 1113
Revision: 11005001 Serial number: 00000000484466
Coding: 0000208
Shop #: WSC 00028 028 00001
VCID: 3D71DF7F648475F6BF5-8068

No fault code found.

-------------------------------------------------------------------------------
Address 72: Door, Rear Right Labels: 1K0-959-704-GEN3.lbl
Part No SW: 1K0 959 704 P HW: 1K0 959 794 G
Component: J389 TUER-SG HR 1113
Revision: 11005001 Serial number: 00000000497042
Coding: 0000208
Shop #: WSC 00028 028 00001
VCID: 3E73D87369826EEEA6F-806B

No fault code found.

-------------------------------------------------------------------------------
Address 76: Park Assist Labels: 3C0-919-283.lbl
Part No SW: 3C0 919 283 B HW: 3C0 919 283 B
Component: Parkhilfe 8-Kan 004 0011
Revision: 00004000 Serial number: 82930619809488
Coding: 0001014
Shop #: WSC 00028 028 00001
VCID: 285F1E2B9B06C05EFC3-807D

No fault code found.

End ---------------------------------------------------------------------
Fila61
Частый гость

Автор темы
Сообщения: 39
Зарегистрирован: 12 ноя 2018, 17:14

Re: Не работает ближний ксенон и 1 габарит

Сообщение Fila61 » 17 ноя 2018, 02:11

На сколько я понимаю "КЗ" и все остальное в фаре?
Fila61
Частый гость

Автор темы
Сообщения: 39
Зарегистрирован: 12 ноя 2018, 17:14

Re: Не работает ближний ксенон и 1 габарит

Сообщение Daniliv » 17 ноя 2018, 05:19

Я не чего страшного не увидел. Короткое замыкание ..... это может как обрыв так и тупо перегорела лампа и тд.

Мне не понятна кодировка 55 блока
Адрес 55: Ксенон Диапазон Labels: 5M0-907-357-V1.lbl
Part No SW: 5M0 907 357 HW: 5M0 907 357
Компонент: AFS-STEUERGERAET 0003
Редакция: H09 Серийный номер:
Кодировка: 0000001
Shop #: WSC 00985 095 71585
VCID: F1E9B34FE85C4196EBD-80A4

У меня вот 2301953
2.0 TDI 140 ВMP DSG The Black shed + + <<<<OoWoO>>>> Webasto TTEvo-ALTOX
B-5 AHU 1.9 продан
И многие другие там-же
Аватара пользователя
Daniliv
Ветеран

Сообщения: 9059
Зарегистрирован: 19 июн 2012, 08:27
Откуда: PITER Prosvet-Parnas

Re: Не работает ближний ксенон и 1 габарит

Сообщение Daniliv » 17 ноя 2018, 05:24

Скан сохраняйте и стирайте ошибки.
И уберите скан под спойлер.
2.0 TDI 140 ВMP DSG The Black shed + + <<<<OoWoO>>>> Webasto TTEvo-ALTOX
B-5 AHU 1.9 продан
И многие другие там-же
Аватара пользователя
Daniliv
Ветеран

Сообщения: 9059
Зарегистрирован: 19 июн 2012, 08:27
Откуда: PITER Prosvet-Parnas

Re: Не работает ближний ксенон и 1 габарит

Сообщение Fila61 » 17 ноя 2018, 16:11

В левой фаре просто разъем выпал. правую поменял лампу на ближний и все ок. теперь 2 фары светят ближним и дальним. габарит по прежниму только в левой. в правой нет.
еще туманки не работают. лвмпы норм, но не светят вообще. на них ругается бортовой ипо диагностики видно.
Предохранителей как я понял нет.
еще акб снимал теперь на приборке значер заноса и руль, стабилизация ваклбчилась, возле селектора акпп.

Еще не пойму что за паковочные огни?

завтра собирать буду. покажите пожалуйста
Fila61
Частый гость

Автор темы
Сообщения: 39
Зарегистрирован: 12 ноя 2018, 17:14

След.

Вернуться в Электрика

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 13

Яндекс цитирования
© 2009-2015 Volkswagen Passat B6 club - Клуб любителей Фольксваген Пассат Б6.
Размещение рекламы/письмо админу: info [собака] b6club [точка] ru
