Установка оригинального штатного парктроника, плиз Help

[Avotare]

Всем привет

Нужна помощь, в выходные пытался поставить комплект оригинального парктроника (перед-зад). Приобрел его ранее "у коллег" по форуму) С "физической" установкой проблем не возникло. Но, адаптировать/прописать парктроник не получилось. Реальных Схем в интернете не найти: черт ногу сломит, кто что пишет, многие описываются друг другу в личку, в итоге так и не нашел толковой информации о том как подключить и адаптировать.

Помогите плиз со схемой и кодами адаптации.

У меня В6 комфортлай 2010 года. Есть РНС ка, хочу подключить, чтобы работала визуализация

Купленный блок пактроников 1z0 919 475e, могу выложить фотку если нужно....

Не уверен по правильности подключения, по той схеме что подключили (так как думаю, что комплект парков собирали от разных моделей, одни провода короткие, нужно было наращивать, кнопка от гольфа и т.д....).

Что имею сейчас, со слов моего друга, у него есть Ваг Комп: блок есть в сети авто, магнитола тоже его видит, но с него нет сигналов (к слову даже кнопка не подсвечивается)...

Помогите плиз, а то хотел подключить нормальное оригинальное оборудование, а в итоге одно разочарование((((

[rivvik]

Блок нужно закодировать правильно и все будет работать!
Кодировка для блока парктроников: седан, автомат, без камеры, без фаркопа, с отображением - 100105
немного не понял вот это:

со слов моего друга, у него есть Ваг Комп:

т.е. друг еще не понял. есть ли у него ВАГ-комП

[Avotare]

Седан, автомат, без фаркопа и камеры... И хочу с отображением))) на РНСке....

Понимаю, что закодировать, но вот как...????(((

Был бы признателен, если есть инструкция для чайников....))))

Друг, у друга есть Комп и программа vds (или как то так) он смотрел по ней, видит ошибки (я тоже это все видел, но коды ошибок, мне ничего не говорят(((() а дружище, никогда не кодировал парктроники....в этом то вся и засада....(((

Спасибо за помощь

[pashustic]

Блок нужно закодировать правильно и все будет работать!Кодировка для блока парктроников: седан, автомат, без камеры, без фаркопа, с отображением - 100105

НУ посоветовал обрезанно Во первых вася ( VCDS) тебя пошлет если не введешь код мастреской нужный!
Avotare
+ ко всему этому
1. должен прописан быть в гейте ( 10 блок)

100105

Смущает эта 5 ка сча лейбл раскрою и гляну!

[rivvik]

должен прописан быть в гейте ( 10 блок

топикстартер написал, что его активировали...

Смущает эта 5 ка

Как там в песне поется - "Не надо стесняться...."

дружище, никогда не кодировал

Да это сразу ясно стало...
Заходим в 19 блок - список оборудования - ставим галочку напротив "Парковочный ассистент"
Затем заходим уже в 10 блок - Кодирование - Длинное кодирование - вводим те цифры, что я написал
Если все норм - наслаждаемся
Сейчас еще Магистр из Питера, что-нибудь добавит!ждемс....

[Avotare]

Спасибо за помощь....

Только не понятно, за выходные перелопатил огромное количество инфы...вот реально не где нет толковой схемы подключения и объяснения чего и как делать...почему у нас на форуме нет подобной темы, странно

К примеру на джет клабе и у коллег по тигуанам, подобные темы очень актуальны....

Неужели у нас мало кто таким заморачивался...ведь благодаря нашим камрадам, можно реально за не большие деньги поставить нормальный оригинальный продукт...)))

Только вот программные заморочки((((

[rivvik]

Только вот программные заморочки

Любое устройство помимо физического подключения, требует еще и кодирования и активации - это нормально!

[pashustic]

топикстартер написал, что его активировали...

Да ты что ..А ты знаешь какой они блок активировали.. 10 или 76!!Скан видел?

Как там в песне поется - "Не надо стесняться...."

угу ..показывай свои бигуди

вот реально не где нет толковой схемы подключения и объяснения чего и как делать...почему у нас на форуме нет подобной темы, странно

Эльзу открываешь и там все расписано!
Если нет для пассат берешиь подобную схему для джетты!!
Мой комплект лежит..дожидается весны!

[Avotare]

Добрый вечер камрады

Мне вновь нужна ваша помощь

Итак, парктроник установил: вроде должен работать, кнопка загорелась....

НО, все равно ничего не работает (при включение кнопка мигает), комп ругается на отсутствующий блок 791 (какой то еще блок парковояного ассистента).

При установке парткроника руководствовались схемой с блоком 446 (при такой схеме, кнопка горит и комп видит парктроник)
Если подключать по схеме при присутствие 791 блока, вообще ничего не работатет.

Т.е. мне нужно как то заставить работать парктроник по схеме для 446, при том, что машина хочет по варианту для 791. или как то так

Прошу прощения, если что за коламбур.

Спасибо

[Avotare]

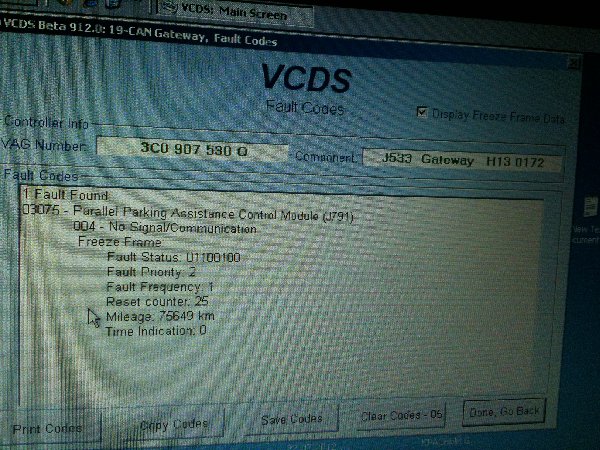

Фото

[Avotare]

Как то так

[Avotare]

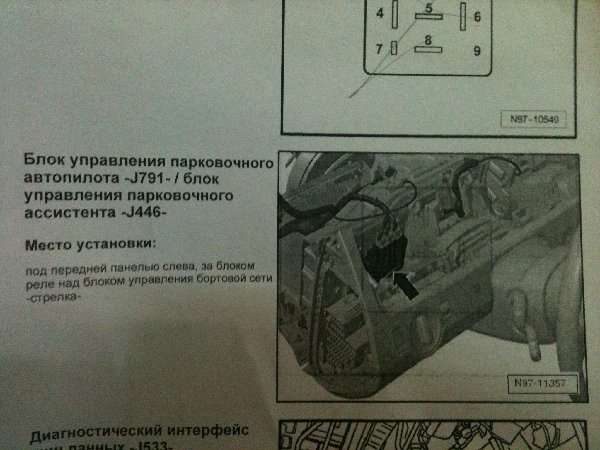

еще по схемам

[Avotare]

еще

[Avotare]

Мое авто 2010 года выпуска CDA, ДСГ

[Avotare]

Может какая то кодировка есть....или нужно какой то блок еще теперь докупать?!

[pashustic]

Avotare
Гейтвей пишет что нет связи с блоком.. Кан шину правильно подключили?? Какой блок активировали в гейте 10 или 76??

[Avotare]

эээээээээээээээээээээ..................)))))))))))) А по русски? шучу)))

[Avotare]

Вчера сделал полный скан машины в ТХТ файле, может скунуть в личку или еще как?

[Avotare]

| +

Chassis Type: 3C0
Scan: 01 02 03 08 09 10 15 16 17 19 25 37 42 44 46 52 53 56 62 72


VIN: XW8ZZZ3CZAG003098

01-Engine -- Status: Malfunction 0010
02-Auto Trans -- Status: OK 0000
03-ABS Brakes -- Status: OK 0000
04-Steering Angle -- Status: OK 0000
08-Auto HVAC -- Status: OK 0000
09-Cent. Elect. -- Status: OK 0000
10-Park/Steer Assist -- Status: Cannot be reached 1100
15-Airbags -- Status: OK 0000
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: Malfunction 0010
19-CAN Gateway -- Status: Malfunction 0010
25-Immobilizer -- Status: OK 0000
37-Navigation -- Status: Not registered 0011
42-Door Elect, Driver -- Status: Malfunction 0010
44-Steering Assist -- Status: OK 0000
46-Central Conv. -- Status: Malfunction 0010
52-Door Elect, Pass. -- Status: Malfunction 0010
53-Parking Brake -- Status: OK 0000
56-Radio -- Status: Malfunction 0010
62-Door, Rear Left -- Status: OK 0000
72-Door, Rear Right -- Status: OK 0000

-------------------------------------------------------------------------------
Address 01: Engine (CDA) Labels: None
Part No SW: 06J 906 026 ET HW: 06J 907 309
Component: MED17.5 5772
Revision: AAH14--- Serial number: VWZCZ000000000
Coding: 0404000324070160
Shop #: WSC 00028 028 00001

2 Faults Found:
000768 - Random/Multiple Cylinder Misfire Detected
P0300 - 000 - - - Intermittent
Freeze Frame:
Fault Status: 00100000
Fault Priority: 0
Fault Frequency: 1
Mileage: 74924 km
Time Indication: 0
Date: 2098.14.02
Time: 19:22:28

Freeze Frame:
RPM: 1053 /min
Load: 25.5 %
Speed: 0.0 km/h
Temperature: -9.0°C
Temperature: -5.0°C
Absolute Pres.: 990.0 mbar
Voltage: 14.478 V

000771 - Cylinder 3: Misfire Detected
P0303 - 000 - - - Intermittent
Freeze Frame:
Fault Status: 00100000
Fault Priority: 0
Fault Frequency: 1
Mileage: 74924 km
Time Indication: 0
Date: 2098.14.02
Time: 19:23:25

Freeze Frame:
RPM: 847 /min
Load: 21.6 %
Speed: 0.0 km/h
Temperature: 3.0°C
Temperature: -5.0°C
Absolute Pres.: 990.0 mbar
Voltage: 14.605 V

Readiness: 0000 0100

-------------------------------------------------------------------------------
Address 02: Auto Trans Labels: 0AM-300-04x.lbl
Part No SW: 0AM 300 048 M HW: 0AM 927 769 D
Component: GSG DSG AG7 402 2153
Revision: 00040024 Serial number: 00001001191257
Coding: 0000020
Shop #: WSC 00121 935 122718

No fault code found.

-------------------------------------------------------------------------------
Address 03: ABS Brakes Labels: None
Part No SW: 3C0 614 109 AF HW: 3C0 614 109 AF
Component: J104 C4 440 V2 0015
Revision: --025--- Serial number: 00000705009546
Coding: 0004437
Shop #: WSC 00028 790 00011

No fault code found.

-------------------------------------------------------------------------------
Address 08: Auto HVAC (J255) Labels: 5K0-907-044.clb
Part No SW: 5K0 907 044 CC HW: 5K0 907 044 CC
Component: Climatronic H15 0709
Revision: 00003001
Coding: 0000000002
Shop #: WSC 00028 028 00020
ASAM Dataset: EV_Climatronic A01006
ROD: EV_Climatronic_VW46.rod

No fault code found.

-------------------------------------------------------------------------------
Address 09: Cent. Elect. Labels: 3C0-937-049-30-H.lbl
Part No SW: 3C8 937 049 F HW: 3C8 937 049 F
Component: Bordnetz-SG H54 2602
Revision: 00H54000 Serial number: 00000006046881
Coding: E1848F0700041A00470A00000F000000000D5D435C000120000000000000
Shop #: WSC 00028 028 00001

Part No: 3C1 955 419 B
Component: Wischer 111209 006 0208
Coding: 00046997
Shop #: WSC 00028

Part No: 1K0 955 559 AH
Component: RLS 260110 054 0402
Coding: 00208936
Shop #: WSC 00028

No fault code found.

-------------------------------------------------------------------------------
Address 10: Park/Steer Assist (J446) Labels: 3C8-919-475.clb
Part No SW: 1Z0 919 475 E HW: 7N0 919 475
Component: PARKHILFE 8K H06 0005
Revision: --H06--- Serial number: 28261227203207
Coding: 100105
Shop #: WSC 00000 000 00000
ASAM Dataset: EV_EPHVA18SKxxx0000 001001
ROD: N/A

No ASAM data for: "EV_EPHVA18SKxxx0000" (VW46)
1 Fault Found:
12583424 - ROD - Unknown Error Code

Freeze Frame:
Fault Status: 00000001
Fault Priority: 6
Fault Frequency: 1
Reset counter: 0


-------------------------------------------------------------------------------
Address 15: Airbags Labels: 5N0-959-655.lbl
Part No SW: 5N0 959 655 J HW: 5N0 959 655 J
Component: J234__00P VW10 HI 1916
Revision: 20013000 Serial number: 003E2P11NU9M
Coding: 0012368
Shop #: WSC 00028 790 00011

No fault code found.

-------------------------------------------------------------------------------
Address 16: Steering wheel (J527) Labels: None
Part No SW: 3C5 953 501 BE HW: 5K0 953 569 R
Component: LENKS.MODUL 009 0122
Revision: FF010035 Serial number: 20100114200476
Coding: 4980270002
Shop #: WSC 00028 028 00020
ASAM Dataset: EV_VW360SteerWheelUDS A03002
ROD: EV_VW360SteerWheelUDS_VW46.rod

No fault code found.

-------------------------------------------------------------------------------
Address 17: Instruments (J285) Labels: 3C8-920-xxx-17.clb
Part No SW: 3C0 920 861 D HW: 3C0 920 861 D
Component: KOMBI H03 0308
Serial number: 00000000000000
Coding: 160F00
Shop #: WSC 00028 028 00020
ASAM Dataset: EV_Kombi_UDS_VDD_RM09 A04052
ROD: EV_Kombi_UDS_VDD_RM09_VW46.rod

1 Fault Found:
12671232 - Function Restricted due to Missing Message(s)
U1111 00 [009] - -
Freeze Frame:
Fault Status: 00000001
Fault Priority: 6
Fault Frequency: 1
Reset counter: 25
Mileage: 75649 km
Date: 2034.14.10
Time: 00:52:25


-------------------------------------------------------------------------------
Address 19: CAN Gateway Labels: 3C0-907-530.lbl
Part No SW: 3C0 907 530 Q HW: 3C0 907 951
Component: J533 Gateway H13 0172
Revision: H13 Serial number: 3620P10121047A
Coding: FDA07F06000202001002
Shop #: WSC 00028 028 00001

3 Faults Found:
01327 - Control Module for Parking Aid (J446)
004 - No Signal/Communication - Intermittent
Freeze Frame:
Fault Status: 00100100
Fault Priority: 2
Fault Frequency: 1
Reset counter: 65
Mileage: 75649 km
Time Indication: 0

01044 - Control Module Incorrectly Coded
000 - -
Freeze Frame:
Fault Status: 01100000
Fault Priority: 1
Fault Frequency: 1
Reset counter: 25
Mileage: 75649 km
Time Indication: 0

03075 - Parallel Parking Assistance Control Module (J791)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 2
Fault Frequency: 1
Reset counter: 25
Mileage: 75649 km
Time Indication: 0


-------------------------------------------------------------------------------
Address 25: Immobilizer Labels: 3C0-959-433-25.lbl
Part No SW: 3C0 959 433 AR HW: 3C0 959 433 AR
Component: IMMO 043 0383
Revision: 00043000 Serial number: VWZCZ000000000
Shop #: WSC 131071 1023 2097151

Part No: 3C0 905 861 H
Component: ELV 028 0380
3C0905861H ELV 028 0380

No fault code found.

-------------------------------------------------------------------------------
Address 37: Navigation (J0506) Labels: 1T0-035-680.lbl
Part No SW: 1T0 035 680 D HW: 1T0 035 680 C
Component: RNS-MID H11 3980
Revision: AB001001 Serial number: VWZ6Z7N-------
Coding: 060004000400000300
Shop #: WSC 00001 001 00001
ASAM Dataset: ------------------------- ------

2 Faults Found:
00857 - CD Changer Unit (R41)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 5
Fault Frequency: 164
Reset counter: 25
Mileage: 74736 km
Time Indication: 0

01327 - Control Module for Parking Aid (J446)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100000
Fault Priority: 5
Fault Frequency: 1
Reset counter: 5
Mileage: 74743 km
Time Indication: 0
Date: 2097.14.30
Time: 05:55:54


-------------------------------------------------------------------------------
Address 42: Door Elect, Driver (J386) Labels: None
Part No SW: 3C0 959 701 HW: 3C0 959 793
Component: TUER-SG FT 002 0305
Revision: 13101005 Serial number: 0000326219
Coding: 0000B5
Shop #: WSC 00028 028 00020
ASAM Dataset: EV_DCU42BroseDriveSide A03004
ROD: EV_DCU42BroseDriveSide_VW46.rod

1 Fault Found:
67589 - Turn Signal in Exterior Mirror
B11FD 01 [008] - No or Incorrect Basic Setting / Adaptation
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 254
Reset counter: 65
Mileage: 71435 km
Date: 2032.14.31
Time: 20:31:59


-------------------------------------------------------------------------------
Address 44: Steering Assist Labels: 5Nx-909-144.lbl
Part No SW: 5N1 909 144 K HW: 5N1 909 148 G
Component: J500__APA-BS KL.147 0703
Revision: 1AH03726 Serial number: 00092850032102
Coding: 0000258
Shop #: WSC 00028 028 00001

No fault code found.

-------------------------------------------------------------------------------
Address 46: Central Conv. Labels: 3C0-959-433-46.clb
Part No SW: 3C0 959 433 AR HW: 3C0 959 433 AR
Component: KSG PQ46 ELV 043 0612
Revision: 00043000 Serial number: VWZCZ000000000
Coding: 18910A0001860E763004941570084F0E7078A1
Shop #: WSC 00028 028 00001

Part No: 1K8 951 605
Component: LIN BACKUP HORN H09 9002

Component: NGS n.mounted

Component: IRUE n.mounted

1 Fault Found:
01134 - Alarm Horn (H12)
000 - -
Freeze Frame:
Fault Status: 01100000
Fault Priority: 4
Fault Frequency: 4
Reset counter: 24
Time Indication: 0


-------------------------------------------------------------------------------
Address 52: Door Elect, Pass. (J387) Labels: None
Part No SW: 3C0 959 702 HW: 3C0 959 792
Component: TUER-SG BT 002 0305
Revision: 15101005 Serial number: 0000333040
Coding: 0000B4
Shop #: WSC 00028 028 00020
ASAM Dataset: EV_DCU52BrosePasseSide A03004
ROD: EV_DCU52BrosePasseSide_VW46.rod

1 Fault Found:
66048 - Motor for Front Window Regulator
B11EC 54 [008] - -
Freeze Frame:
Fault Status: 00000001
Fault Priority: 7
Fault Frequency: 1
Reset counter: 54


-------------------------------------------------------------------------------
Address 53: Parking Brake Labels: 5N0-907-801.lbl
Part No SW: 3C8 907 801 E HW: 3C8 907 801 E
Component: J540 EPB3 VW-15417 0007
Revision: 010 Serial number: 00000000136531
Coding: 0000057
Shop #: WSC 00028 028 00001

No fault code found.

-------------------------------------------------------------------------------
Address 56: Radio (J0506) Labels: 1T0-035-680.lbl
Part No SW: 1T0 035 680 D HW: 1T0 035 680 C
Component: RNS-MID H11 3980
Revision: AB001001 Serial number: VWZ6Z7N-------
Coding: 060004000400000300
Shop #: WSC 00001 001 00001
ASAM Dataset: ------------------------- ------

2 Faults Found:
00857 - CD Changer Unit (R41)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 5
Fault Frequency: 164
Reset counter: 25
Mileage: 74736 km
Time Indication: 0

01327 - Control Module for Parking Aid (J446)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100000
Fault Priority: 5
Fault Frequency: 1
Reset counter: 5
Mileage: 74743 km
Time Indication: 0
Date: 2097.14.30
Time: 05:55:54


-------------------------------------------------------------------------------
Address 62: Door, Rear Left
Cannot be reached

-------------------------------------------------------------------------------
Address 72: Door, Rear Right
Cannot be reached

End ---------------------------------------------------------------------

[pashustic]

Avotare
Вы со всех сторон меня атакуете!! То ваня то вы - предоставляете один и тот же скан
Для начала шнурок старый 912.. поэтому по блоку парков бьет ошибку по Rod файлу!

Coding: 100105

а 03
Кан шину сами подрубали??? или уже была в разъеме подведена?

[rivvik]

откуда вот это вылезло:

03075 - Parallel Parking Assistance Control Module (J791)

по Rod файлу!

Паша, будь проще и к тебе люди потянутся...
Кодировку блока парктроников сменить на
100103, тут Паша верно подметил!

[pashustic]

Паша, будь проще и к тебе люди потянутся...

Проще?? Тогда вам к Од господин!

Кодировку блока парктроников сменить на 100103, тут Паша верно подметил!

[rivvik]

Тогда вам к Од господин!

Господин???это ты мне????я господ в этой стране по пальцем пересчитать могу.... Господ в 17-м истребили...А потом была страна рабочих и крестьян из которой все нынешние псевдогоспода и вышли!
Для справки - гений не тот,кто умными словами вещает. а тот кто может сложное донести до слушателя доступным языком!
А у ОД, еще круче умники - они тоже знают десяток умных слов и ими оперируют, дабы терпилу ввести в заблуждение своей важностью
Сорри за оффтоп

[pashustic]

Господин???это ты мне????я господ в этой стране по пальцем пересчитать могу.... Господ в 17-м истребили...А потом была страна рабочих и крестьян из которой все нынешние псевдогоспода и вышли!Для справки - гений не тот,кто умными словами вещает. а тот кто может сложное донести до слушателя доступным языком!

Тема УСТАНОВКА ОРИГИНАЛЬНОГО ШТАТНОГО ПАРКТРОНИКА

[rivvik]

Тема УСТАНОВКА ОРИГИНАЛЬНОГО ШТАТНОГО ПАРКТРОНИКА

а откуда у них вылез блок параллельной парковки???из-за неправильной кодировки?
