Как подключить ДХО

[Andru108]

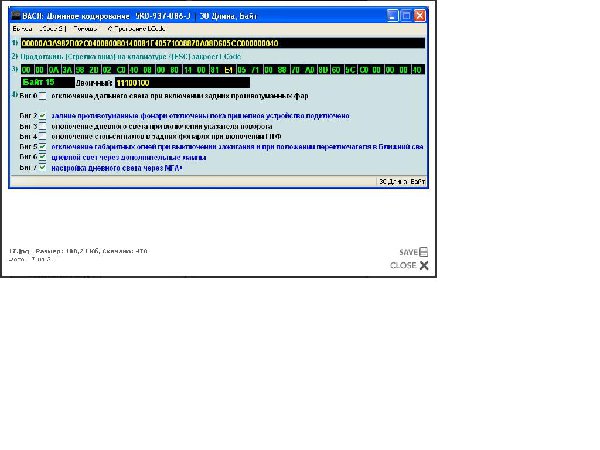

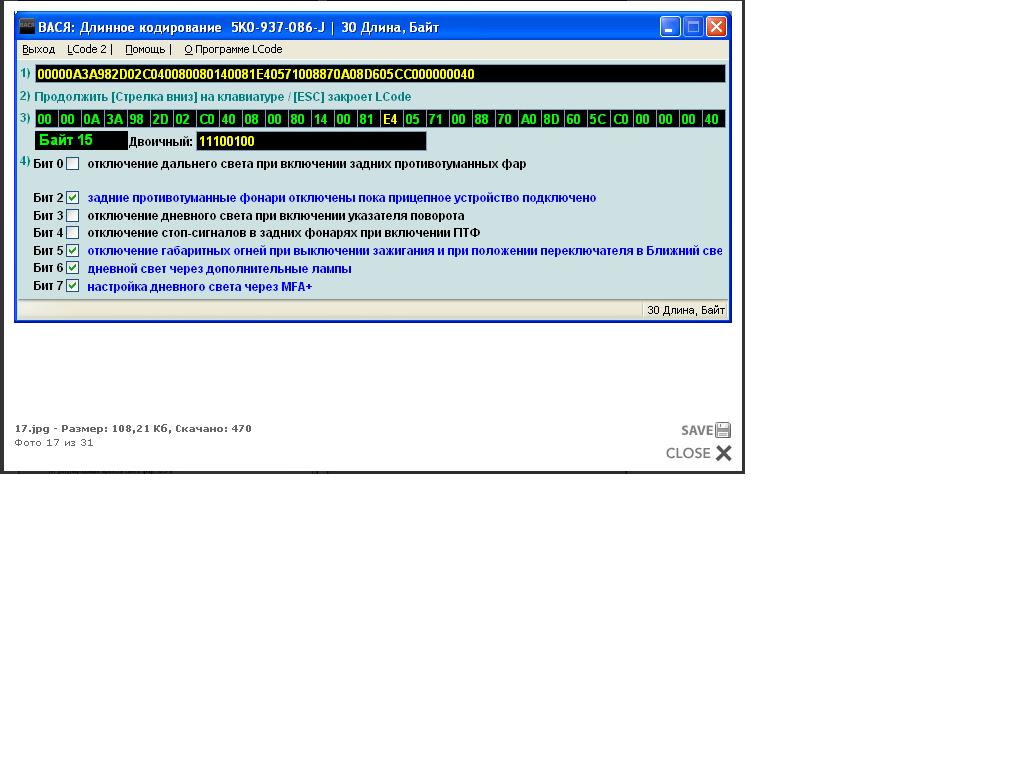

Занялся изготовлением ДХО в корпус поворотника. Возник вопрос как их подключить; вариант вместо ПТФ т.к. их нет. Но появляются две проблемы: с проверкой ламп (аналогичная установке ксенона), вторая их выключение при включении поворотника. У кого пассат с белой приборкой можете ли посмотреть в вагкоме есть ли в 9 блоке пункты дневной свет через доп фары и выключение дхо при включении поворотника взято с http://jetta-club.org/topic/12229-%D0%A1%D0%BA%D1%80%D0%B8%D0%BD%D1%88%D0%BE%D1%82%D1%8B-%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0-9-jetta-vi-2011-tsi-150-%D0%BB%D1%81-highline-7dsg/

[Vasily_b6]

Хорошую тему поднял! У самого вдруг возникло желание переделать себе подключение.
Исходные данные
А) ближний
Б) джедай дхо
В) ангельские глазки
Г) габаритки
Д) ближний/дальний
Стандартный переклюк


Что хотелось бы:
1 вставил ключ, завел, загорелись только дхо ((птф спереди не установлены)
2) включил габаритки - горят дополнительно габаритки и дхо
3) вкл ближний, дхо стали тускнее на 50%
4) вкл дальний - дхо отключились

4 пункт лишнее, но все же. Вот только думаю как теперь все реализовать.
Можно в принципе еще усложнить схему с добавлением глазок отдельным включением.
Но, думаю как минимум потребуется переклюк с передним птф.
Тогда:
1) завел: загорелись только дхо на 100%
2) переклюк на габаритки: горят четыре сзади и два спереди глаза
3)переклюк на передние птф: горят габаритки спереди
4) ближний: джедай дхо гаснут на 50%, кольца спереди не горят

Таким образом, вспоминая логику:
1) дхо подключаем к контакту акумма (12в после завода) напрямую, но через блок управления, при подаче сигнала на который от ближнего света - гасятся дхо на 50%
2) на габаритки вешаю только передние кольца
3)старые габаритки вешаю как передние птф
4) прописать в мозгах про отключение передних габариток (будут кольца) при включении ближнего
Что скажете?

[Andru108]

У меня одновременно и сложней и проще т.к.
1) заведена машина горят дхо
2) при включении поворота, с этой стороны должны погаснуть дхо до выключения поворота (т.к. в одном корпусе сделаны не видно будет), но не мигать.
3) при включении габаритов дхо гаснут и включаются просто габариты (т.к "не охото морочиться" с режимом габаритов для дхо)
PS Все делаю сам блока управления нет питание светиков сделано на lm317.

[Vasily_b6]

Вопрос, а дхо к чему подключены, физическое подключение?
Подключить еще можно через обычную релюшку, как только сигнал на поворотник идет - размыкает дхо и они тухнут

[Andru108]

Через реле будет перемигиваться дхо с поворотником это не правильно. Надо делать задержку. На джетте с 2010гв есть родное подключение дхо со всей правильной логикой может быть и на пассате тоже самое?

[Vasily_b6]

выкладывай куда там подключать, посмотрим

[Vasily_b6]

Как успехи???

[Andru108]

Пока нет времени на решение проблемы с теплоотводом от светодиодов, надо придумать какой то очень большой радиатор в очень маленьком пространстве

[PAMA]

Andru108
корпус с обратной стороны отпили и поставь радиатор любого размера
все залей жидким пластиком или герметиком

[GlukJester]

Вопрос не совсем относящейся к описаному в первом сообщение, но все же. Купил ДХО Sho-Me DRL-510, в инструкции написано: плюс нужно подключать к замку зажигания или любого устройства, на которое подается питание после влючения зажигания, например, блок придохранителей. Так вот к чему лучше подключится дайте совет, к зажиганию подключать не хочу. Думаю к блоку придохранителей, к какому лучше подключаться и как это сделать пограмотнее.

[PAMA]

GlukJester
к тому что на прикуриватель идет

[Jack92]

GlukJester
к тому что на прикуриватель идет

Это какая клемма будет?

[Андреичь]

В общем я нашел свободную колодку под предохранитель в блке предохр. и после вкл. зажигания они горят(ДХО) а после выключения горят секунд 15-20 и тухнут.Очень удобно ночью,как-бы проважает))

[Jack92]

В общем я нашел свободную колодку под предохранитель в блке предохр. и после вкл. зажигания они горят(ДХО) а после выключения горят секунд 15-20 и тухнут.Очень удобно ночью,как-бы проважает))

Что за колодка? Где находится? Можно фото?

[GlukJester]

В общем я нашел свободную колодку под предохранитель в блке предохр. и после вкл. зажигания они горят(ДХО) а после выключения горят секунд 15-20 и тухнут.Очень удобно ночью,как-бы проважает))

Что за колодка? Где находится? Можно фото?

Поддерживаю прошлого оратора

[Jack92]

В общем я нашел свободную колодку под предохранитель в блке предохр. и после вкл. зажигания они горят(ДХО) а после выключения горят секунд 15-20 и тухнут.Очень удобно ночью,как-бы проважает))

Что за колодка? Где находится? Можно фото?

Поддерживаю прошлого оратора

Я не прошлый! Я предыдущий!

[GlukJester]

Jack92 Прошу прошение

[Vasily_b6]

Снимаете крышку с блока предов под капотом и с торца ищем пустой болт - на него вешаем дхо и на гайку

[GlukJester]

А можно фото куда конкретно подключаться. Заранее спасибо

[Vasily_b6]

А ты крышку снимал предов?
Там все видно - с торца под гайками десяток проводов - цепляй к любому красному например или на свободный болт

[GlukJester]

Да снимал. Когда туда подключаю они на постоянку горя. Правда при этом капот был открыт и я провод на фару не подключал. Да к стати что бы подключится к габариту нужно фару снимать или можно без сема обойтись?

[Vasily_b6]

Горят то горят, а ты дверки закрой и на сегналку поставь. Притухнуть должны;)

[Vasily_b6]

Вопрос: у кого-нить завалялся блок DRL который гасит на 50 процентов дрлки? Рассмотрел бы обмен/покупку

[GlukJester]

Горят то горят, а ты дверки закрой и на сегналку поставь. Притухнуть должны;)

Двери закрыл, на сигналку поставил. Все равно горят. Ждал полторы минуты эфекта не какого . в чем касяк?

[Vasily_b6]

Нужно компом активировать проводи домой.

Вопрос
1) нужна схема распиновки фишки на фары.
2) кто подключал датчик света сам? Какие пины нужны, точнее откуда тянули?
