Колечки из обычных светодиодов. Фотки.

[leg@]

Для тех кто любит заморочиться в выходной и кто паяльник в руке держит лучше чем ложку - посвящается.
Решил тут спаять колечки в задние фонари, но не как все, а собрать вручную из обычных светодиодов.

Сначала, как обычно разбираем:


Далее сверлим отверстия под диоды в отражателе с лицевой стороны (так отверстие идеально центруется) и стачиваем всё лишнее с оборотной стороны:

сверлим и стачиваем.JPG

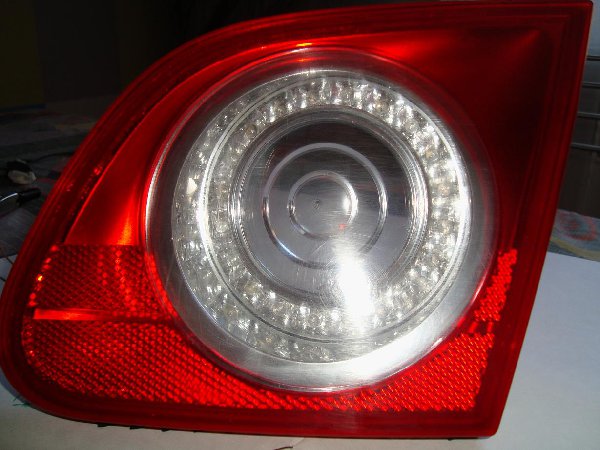

Затем (предварительно подобрав по цвету свечения с основными фонарями) берём вот такие светодиоды:


и припаиваем к анодам или к катодам (кому как нравится) резистор номиналом 680 Ом:


Потом, аккуратно наносим обычный суперклей (лучше гель - т.к. не течёт) на каждый диод и приклеиваем их на свои места ( не допускайте попадания клея на амальгаму отражателя с лицевой стороны - испортите безвозвратно!!!):

клеим диоды.JPG

диоды крупно.JPG

Затем спаиваем ( в смысле паяем ) аноды и катоды друг с другом по кругу. Получаем два закольцованных контакта: плюс и минус

внешний контакт.JPG

оба контакта.JPG

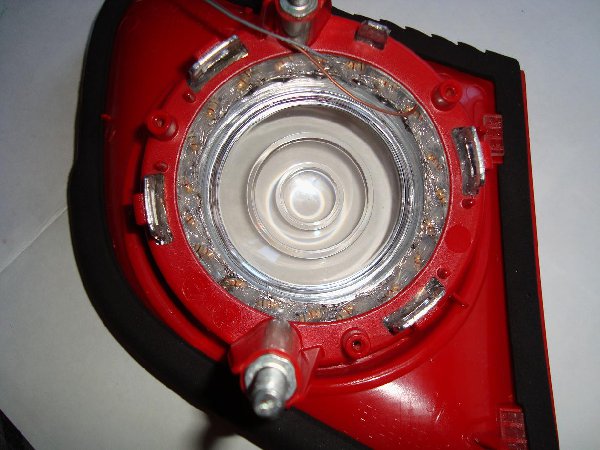

Далее припаиваем провода для подключения и для надёжной электроизоляции заливаем всю нашу пайку герметиком(в моём случае прозрачным):


[leg@]

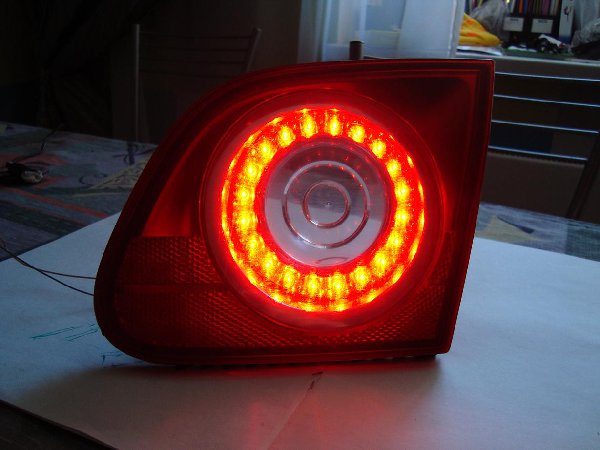

Теперь, после того как высох герметик, можно собрать фонарь и проверить как горить:

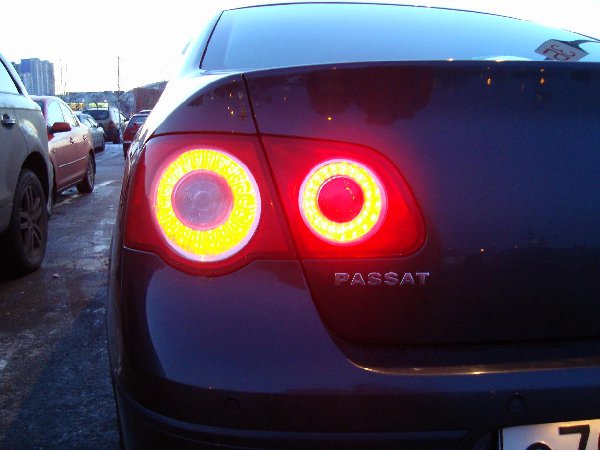

Осталось поставить фонари обратно на машинку и под пивко любоуваться результатом. Светются самоделки очень достойно - практически не отличаются от соседних оригинальных. Только по цвету слегка не совпадают.

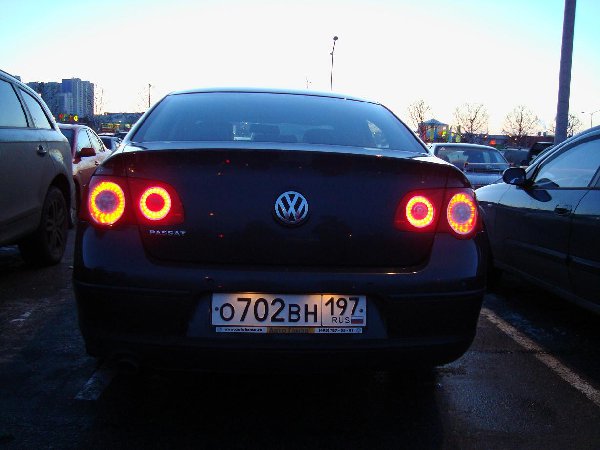

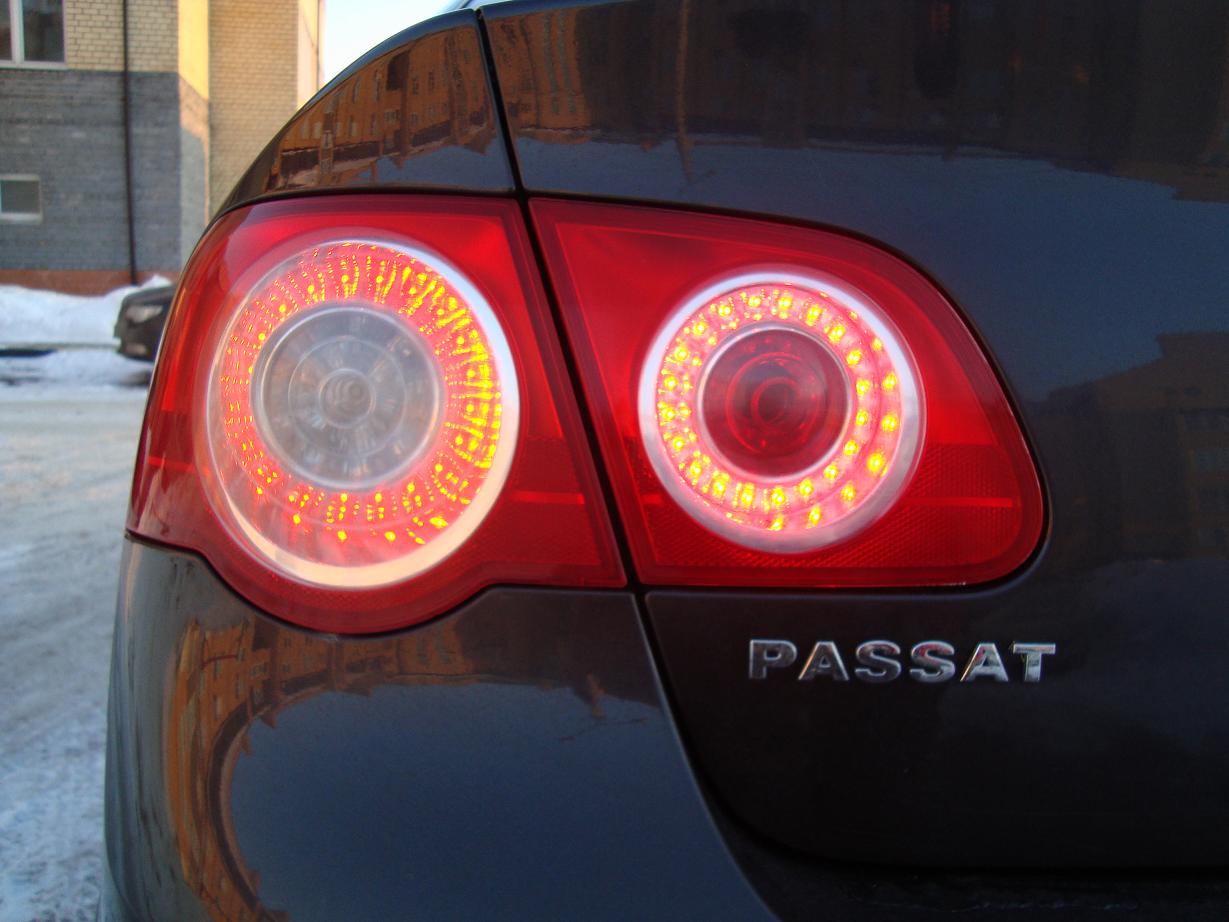

Фотки днём:

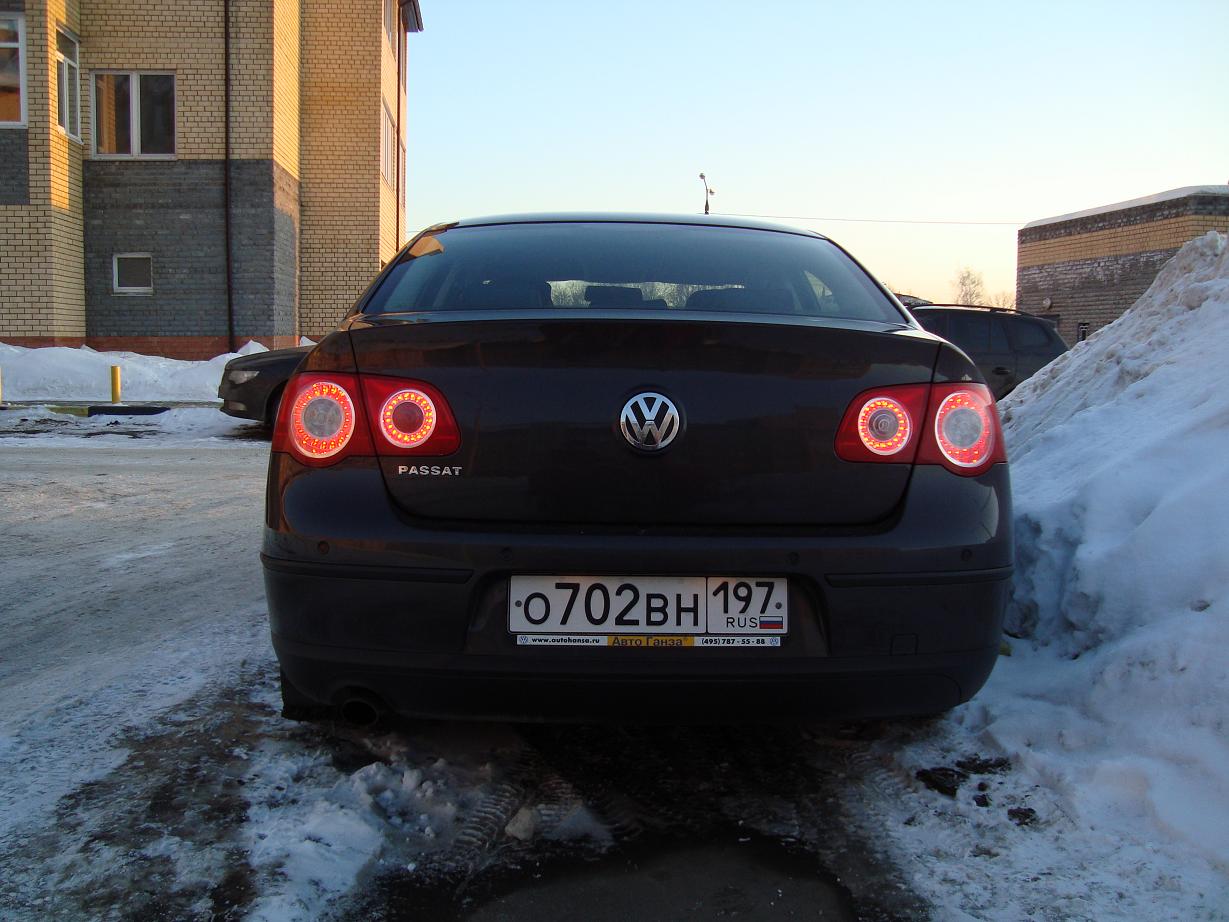

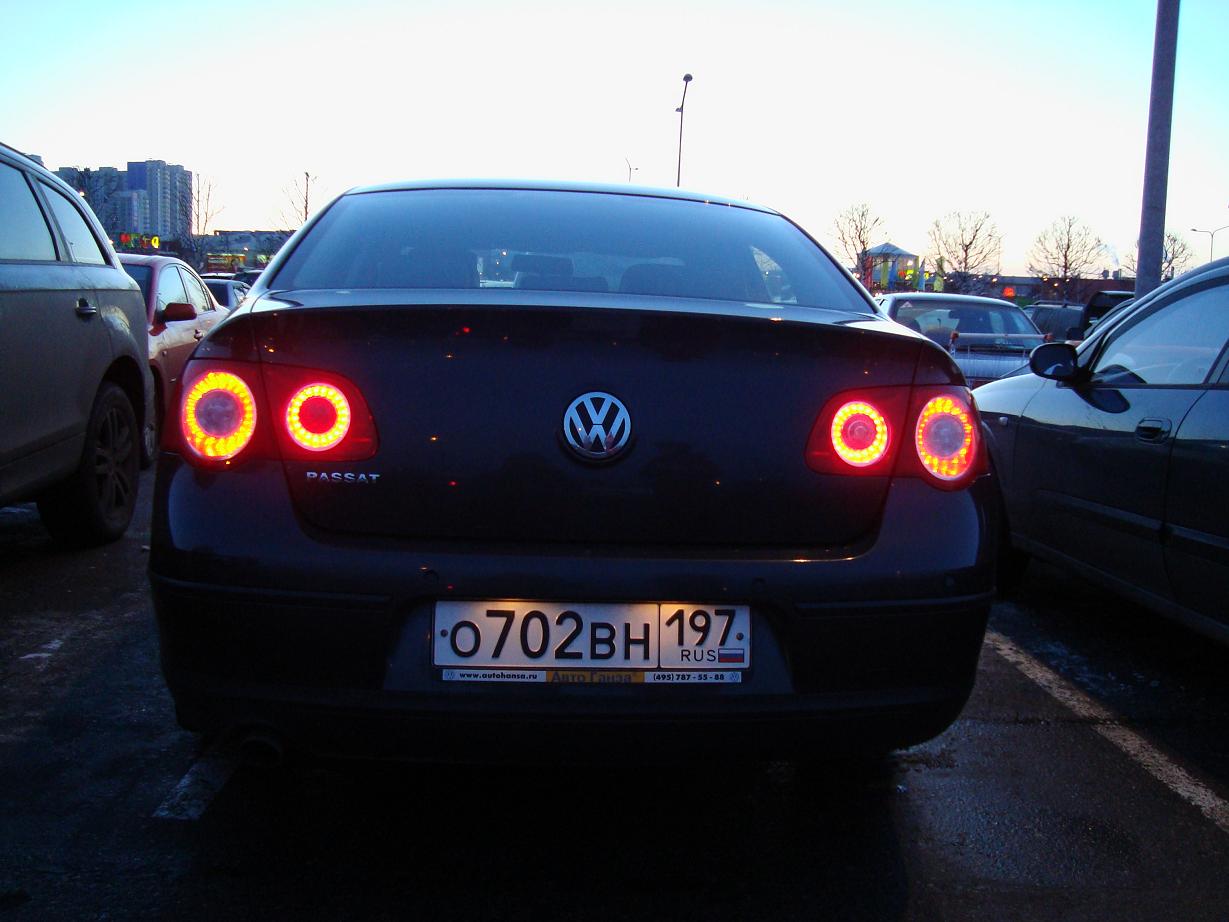

Фотки в сумерках:

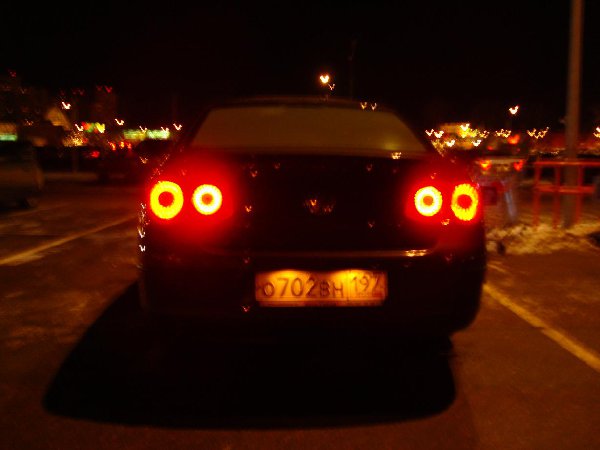

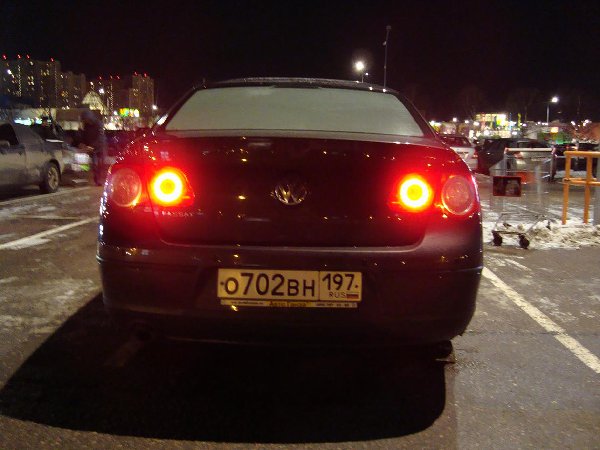

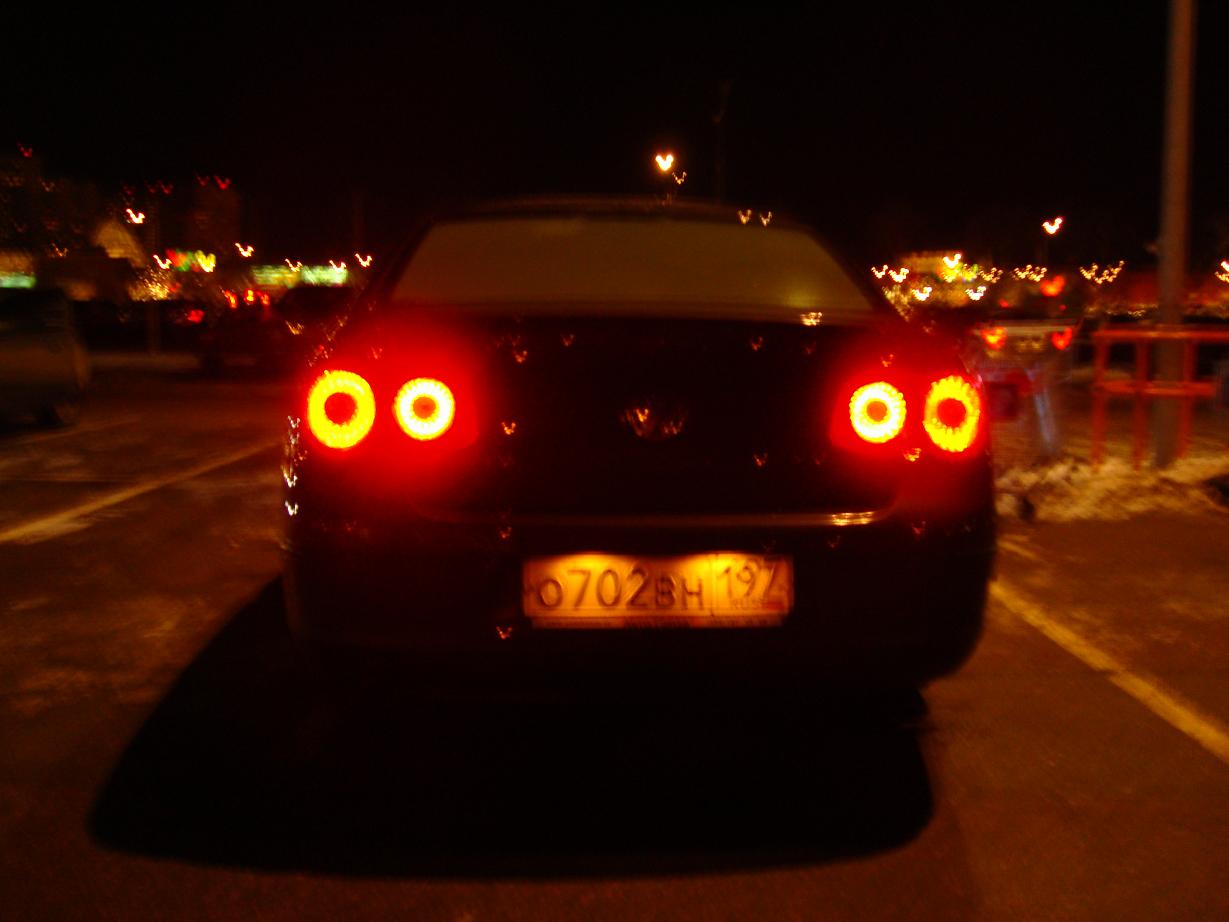

Фотки ночью:

[GAS]

Конечно молодец, но зачем изобретать велосипед, если уже готовые кольца можно купить?

[leg@]

GAS
С готовыми каждый может. Да и цена вопроса сильно разная. Мои расходы: диоды+резисторы = 350 руб, герметик = 60 руб. А ваши? .
А ждать скока?

[GAS]

leg@, 35уё за кольца и всё, недельку подождал и 100% совпадение со штатными, чего и хотелось

[PAMA]

leg@
молодец!отличная работа!
тащи зачетку!
на последней фотке как сделал что только малые кольца горят - разъем скинул что-ли с родных? от чего ты их запитал?

35уё за кольца и всё, недельку подождал и 100% совпадение со штатными, чего и хотелось

ты не прав, своими руками всегда больше ценится!
да и те колечки которые покупные тоже не совпадают идеально с родными, это ты зря сказал, у меня такие-же колечки видел сам воочию, и простые диоды что выше больше по цвету подходят

[SMuT]

Подскажите контакты продавцов светодиодных колечек?

[leg@]

на последней фотке как сделал что только малые кольца горят - разъем скинул что-ли с родных? от чего ты их запитал?

PAMA Спасибо!

Запитался временно от прикуривателя в багажнике - воткнул штекер с проводами и к ним примотался. Хотелось побыстрее результат посмотреть. Пока так езжу - вставил ключ в замок, значит загорелись самоделки (типа скандинавские колечки ). На недельке протяну по нормульному

[leg@]

Подскажите контакты продавцов светодиодных колечек?

Обращайся к demainst (Москва) или andrey_020 (Белгород)

[cumber-c]

Респект! Круто смотрится. А можно возможно глупый вопрос: герметик хорошо обеспечивает изоляцию?

[GAS]

да и те колечки которые покупные тоже не совпадают идеально с родными, это ты зря сказал, у меня такие-же колечки видел сам воочию, и простые диоды что выше больше по цвету подходят

У меня совпадают 100%

[Dima79]

а как к этим кольцам провода тянуть?

[leg@]

Респект! Круто смотрится.

Спасибо

А можно возможно глупый вопрос: герметик хорошо обеспечивает изоляцию?

Много раз так делал и не тока на машине, но и дома. Проблем не было

[leg@]

а как к этим кольцам провода тянуть?

Запитываться от подсветки номера. Тянуть через трубу крышки багажника.

[alekst1201]

Все конечно хорошо, тем более что своими руками, но только не понятно, зачем столько резисторов? не проще сделать четыре последовательных связки из пяти светодиодов, и к каждой связке добавить резистор? (а может и добавлять не придется, так нормально будет работать, а если слабо будет светиться, то делать пять связок по четыре светодиода и при необходимости отрегулировать яркость резистором).

[PAMA]

alekst1201
ток надо на каждом резисторе ограничивать, иначе все может пойти через один в случае его перегрева

[alekst1201]

PAMA
А с чего он перегреется то? это же маломощные светодиоды.

[PAMA]

перегреется от продолжительного тока, упадет сопротивление и ток станет еще больше

[andrey_020]

А если такие-же диоды купить двухцветные, желтые и красные, я точно знаю что такие есть!!! и запитать их от главных фонарей с учетом что на них напряжение 4,5 Вольта. В таком случае получится 4 кольца поворотников и 4 кольца габаритов.
leg@
5 баллов.

[alekst1201]

PAMA
если правильно выбрать мощность резистора, то ничего не перегреется и все будет работать как надо.
PS. Не подумайте что имею что-то против, колечки конечно зачет, просто предложил вариант упрощения схемы. Я до того как заказал кольца, тоже так хотел сделать, у меня даже лампа дома лежит вся в этих светодиодах, их на ней 80 штук, но заказал кольца и не стал заморачиваться.

[andrey_020]

SMuT
если найду двухцветные светодиоды, могу свои продать или поменяться на твои с доплатой в 35 баксов, тебе останется их только подключить.....

[GAS]

а как к этим кольцам провода тянуть?

http://www.passat-club.ru/forum/threads ... C%ED%E0%FF)?p=574129#post574129

[PAMA]

А если такие-же диоды купить двухцветные, желтые и красные, я точно знаю что такие есть!!! и запитать их от главных фонарей с учетом что на них напряжение 4,5 Вольта. В таком случае получится 4 кольца поворотников и 4 кольца габаритов.

я тоже так хотел сделать, только из колец которые в основных фонарях стоят
жаба задушила фонари разбомбить

leg@
кстати, а отверстия лучше всего надо было все-таки стачивать с обратной стороны и не сверлить
так как в маленьких углублениях тоже хром, который ты содрал сверлом...
корпус отражателя один белый другой красный, на цветопередачу влияет
диоды эти в них идеально входят тогда плотнячком и сами диоды подпилить чтобы свет от них попадал на отражатель, у них угол свечения маленький с длинной линзой такой

[demainst]

А если такие-же диоды купить двухцветные, желтые и красные, я точно знаю что такие есть!!! и запитать их от главных фонарей с учетом что на них напряжение 4,5 Вольта. В таком случае получится 4 кольца поворотников и 4 кольца габаритов.
leg@
5 баллов.

Вот открыл Америку, конечно есть - они стоят в основных фонарях. Видел такой вариант, ну в чем смысл? Сложнее и дороже в разы.
И автор этого варианта поменяв фонари, в новых сделал только габарит.

[PAMA]

Видел такой вариант, ну в чем смысл? Сложнее и дороже в разы.

но и выглядит на свои деньги!
