Ошибка после установки RCD-510

[Сергий35]

Всем доброго дня! Прошу помощи для исправления ошибки после установки на мой пассик магнитолы RCD-510 вместо RCD-300. Ваг-ком выдаёт следующую ошибку по блоку 56:

Код мастерской: WSC 35110 377 00147
VCID: 2B5E05F2B55F2644
1 Найдена неисправность

01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication
Стоп-кадр
Статус неисправности: 01100100
Приоритет неисправности: 6
Частота неисправности: 1
Сброс счетчика: 202
Пробег: 133655 km

Отсчет времени: 0
Дата: 2012.10.12
Время: 19:03:38
При этом вроде все функции на магнитоле работают. По гетвею до и после замены магнитолы ошибок нет.
Подскажите как правильно прописать или адаптировать магнитолу. Очень надеюсь на вашу помощь!

[pashustic]

Сергий35
Так какая кодировка у мафона..??ВЫ представили неполный скан 56 блока!!

[Сергий35]

Сорри!
Адрес 56: Магнитола Label: 5M0-035-1xx-56.clb
Номер блока управления: 3C8 035 195 F HW: 3C8 035 195 F
Компонент и/или версия: RCD510 H01 5016
Кодировка: 00000400020013
Код мастерской: WSC 35110 377 00147
VCID: 2B5E05F2B55F2644
1 Найдена неисправность

01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication
Стоп-кадр
Статус неисправности: 01100100
Приоритет неисправности: 6
Частота неисправности: 1
Сброс счетчика: 202
Пробег: 133655 km
Отсчет времени: 0
Дата: 2012.10.12
Время: 19:03:38

[pashustic]

Кодировка: 00000400020013

Позвольте спросить за что этот байт отвечает.. мой лейбл че то не показывает!!

[Сергий35]

pashustic
Эх, если бы я знал, за что он отвечает....
Шнурок у меня недавно, и я еще не разобрался в деталях.....

[pashustic]

Эх, если бы я знал, за что он отвечает....

Так сделайте его скрин, кликните на 6 байт и сюда скиньтеь..просто у меня не RCD510.. поэтому только по байтам мона посмотреть!
PS ошибку стирать пробовали..снова появляется??

[Сергий35]

Да, ошибку стирал и она снова появляется. Сейчас схожу к машине сделаю скрин.

[pashustic]

Да, ошибку стирал и она снова появляется.

Телефонная подготовка имеется??? мультируль ?? сделайте полный скан!!

[Сергий35]

pashustic
Телефонной подготовки и мультируля нет. Вот только что сделал полный скан:
Пятница,01,Октябрь,2010,01:11:22:46862
VCDS Версия: Release 10.6.0
Версия данных: 20100630



--------------------------------------------------------------------------------
--------------------------------------------------------------------------------


Шасси: 3C0
Список: 01 03 08 09 15 16 17 19 25 42 44 46 52 53 55 56 62 72 76


VIN: WVWZZZ3CZ8E188504 Пробег: 133650km/83046miles

01- Электроника двигателя -- Статус: OK 0000
03- Электроника тормозной системы -- Статус: OK 0000
04- Система контроля положения руля -- Статус: OK 0000
08- Электроника кондиционера / отопителя -- Статус: OK 0000
09- Блок управления бортовой сети -- Статус: OK 0000
15- Подушка безопасности -- Статус: OK 0000
16- Электроника рулевого колеса -- Статус: OK 0000
17- Комбинация приборов -- Статус: OK 0000
19- Диагностический интерфейс шин данных -- Статус: OK 0000
25- Иммобилайзер -- Статус: OK 0000
42- Электроника двери водителя -- Статус: OK 0000
44- Усилитель рулевого управления -- Статус: OK 0000
46- Центральный модуль систем комфорта -- Статус: OK 0000
52- Электроника двери переднего пассажира -- Статус: OK 0000
53- Стояночный тормоз -- Статус: OK 0000
55- Корректор фар -- Статус: OK 0000
56- Магнитола -- Статус: содержит неисправности 0010
62- Электроника задней левой двери -- Статус: OK 0000
72- Электроника задней правой двери -- Статус: OK 0000
76- Парковочный ассистент -- Статус: OK 0000

-------------------------------------------------------------------------------
Адрес 01: Электроника двигателя ( ) Label: 06J-907-115-BZB.clb
Part No SW: 06J 906 026 HW: 06J 906 026
Компонент: MED17.5 6974
Ревизия: A8H03--- Серийный номер: VWZCZ000000000
Кодировка: 0404000318070160
Мастерская #: WSC 00136 935 91575
VCID: E7D639C2E9374224

Неисправности не найдены.
Готовность: 0000 0000

-------------------------------------------------------------------------------
Адрес 03: Электроника тормозной системы Label: 3C0-614-109-C4.lbl
Part No SW: 3C0 614 109 D HW: 3C0 614 109 D
Компонент: J104 C4 440 V2 0003
Ревизия: --020--- Серийный номер: 00000785199431
Кодировка: 0004405
Мастерская #: WSC 05311 000 00000
VCID: 1F46E122F1E7CAE4

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 08: Электроника кондиционера / отопителя Label: 3C0-907-044.lbl
Part No SW: 3C0 907 044 DC HW: 3C0 907 044 DC
Компонент: ClimatronicPQ46 132 0811
Ревизия: 00132023 Серийный номер: 00000000000000
Мастерская #: WSC 00000 000 00000
VCID: 65CAB3CA933BD034

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 09: Блок управления бортовой сети Label: 3C0-937-049-30-H.lbl
Part No SW: 3C0 937 049 AL HW: 3C0 937 049 AL
Компонент: Bordnetz-SG H54 2202
Ревизия: 00H54000 Серийный номер: 01000007968472
Кодировка: A38E8F0700041A00470000000F000000000F5D435C000100000000000000
Мастерская #: WSC 05124 000 00000
VCID: 73EEDD922DEF3E84

Part No: 3C1 955 419 A
Компонент: Wischer 171207 003 0205
Кодировка: 00046997
Мастерская #: WSC 05124

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 15: Подушка безопасности Label: 5N0-959-655.lbl
Part No SW: 5N0 959 655 A HW: 5N0 959 655 A
Компонент: J234__005 VW10 HI 1815
Ревизия: 19013000 Серийный номер: 0039DP2LJDZB
Кодировка: 0012341
Мастерская #: WSC 05311 000 00000
VCID: 3B7E35B2453FB6C4

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 16: Электроника рулевого колеса Label: 3C0-953-549-SW20.lbl
Part No SW: 3C0 953 549 AD HW: 3C0 953 549 AD
Компонент: J0527 0020
Ревизия: 00026000 Серийный номер: 3C9953507BA
Кодировка: 0000014
Мастерская #: WSC 05311 000 00000
VCID: 6ED8CCE646CD136C

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 17: Комбинация приборов Label: 3C0-920-xxx-17.lbl
Part No SW: 3C0 920 871 D HW: 3C0 920 871 D
Компонент: KOMBIINSTRUMENT VD1 1216
Ревизия: V0002000 Серийный номер: 00000000000000
Кодировка: 0007105
Мастерская #: WSC 00137 935 176009
VCID: 254AF3CAD3BB1034

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 19: Диагностический интерфейс шин данных Label: 3C0-907-530.lbl
Part No SW: 3C0 907 530 E HW: 3C0 907 951
Компонент: J533__Gateway H10 0080
Ревизия: H10 Серийный номер: 1200P0821202E8
Кодировка: F9817F0E0002022002
Мастерская #: WSC 00028 028 00001
VCID: 234EEDD2DD8FEE04

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 25: Иммобилайзер Label: 3C0-959-433-25.lbl
Part No SW: 3C0 959 433 R HW: 3C0 959 433 R
Компонент: IMMO 042 0383
Ревизия: 00042000 Серийный номер: VWZCZ000000000
Мастерская #: WSC 131071 1023 2097151
VCID: 39722FBA4F0384D4

Part No: 3C0 905 861 G
Компонент: ELV 027 0380
3C0905861G ELV 027 0380

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 42: Электроника двери водителя Label: 1K0-959-701-MIN3.lbl
Part No SW: 1K0 959 701 P HW: 1K0 959 793 L
Компонент: J386 TUER-SG FT 1131
Ревизия: 32008001 Серийный номер: 00000126888208
Кодировка: 0000181
Мастерская #: WSC 05311 000 00000
VCID: 3B7E35B2453FB6C4

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 44: Усилитель рулевого управления Label: 1Kx-909-14x.lbl
Part No: 1K1 909 144 M
Компонент: EPS_ZFLS Kl.134 H08 1901
Мастерская #: WSC 02069 000 90108
VCID: 356A238A631B60B4

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 46: Центральный модуль систем комфорта Label: 3C0-959-433-46.clb
Part No SW: 3C0 959 433 R HW: 3C0 959 433 R
Компонент: KSG PQ46 ELV 042 0472
Ревизия: 00042000 Серийный номер: VWZCZ000000000
Кодировка: 0091020051034E763004941570084F0B607C01
Мастерская #: WSC 00028 028 00001
VCID: 39722FBA4F0384D4

Компонент: Sounder n.mounted

Компонент: NGS n.mounted

Компонент: IRUE n.mounted

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 52: Электроника двери переднего пассажира Label: 1K0-959-702-MIN3.lbl
Part No SW: 1K0 959 702 P HW: 1K0 959 792 L
Компонент: J387 TUER-SG BT 1131
Ревизия: 32008001 Серийный номер: 00000509788207
Кодировка: 0000180
Мастерская #: WSC 05311 000 00000
VCID: 3C7C36AE4031B1FC

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 53: Стояночный тормоз Label: 5N0-907-801.lbl
Part No SW: 3C0 907 801 J HW: 3C0 907 801 J
Компонент: J540 EPB3 VW-09393 0009
Ревизия: 008 Серийный номер: 00000000348286
Кодировка: 0000057
Мастерская #: WSC 05311 000 00000
VCID: 2952FFFABFA33454

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 55: Корректор фар Label: 5M0-907-357-A.lbl
Part No SW: 5M0 907 357 B HW: 5M0 907 357 B
Компонент: AFS-Steuergeraet X024
Ревизия: 00H01000 Серийный номер:
Кодировка: 2311169
Мастерская #: WSC 05311 000 00000
VCID: 336E1D926D6F7E84

Part No: 7L6 941 329 A
Компонент: AFS-Lst.-Modul l 0002
Кодировка: 00000035

Part No: 7L6 941 329 A
Компонент: AFS-Lst.-Modul r 0002
Кодировка: 00000035

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 56: Магнитола (J503) Label: 5M0-035-1xx-56.clb
Part No SW: 3C8 035 195 F HW: 3C8 035 195 F
Компонент: RCD510 H01 5016
Ревизия: -----14S Серийный номер: VWZ4Z3L1149659
Кодировка: 00000400020013
Мастерская #: WSC 35110 377 00147
VCID: 2B5E05F2B55F2644

2 Найдены неисправности
01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication
Стоп-кадр:
Статус неисправности: 01100100
Приоритет неисправности: 6
Частота неисправности: 1
Сброс счетчика: 203
Пробег: 133657 km
Отсчет времени: 0
Дата: 2012.10.13
Время: 00:53:51

00821 - Antenna 2 for Radio (R93)
011 - Open Circuit
Стоп-кадр:
Статус неисправности: 01101011
Приоритет неисправности: 5
Частота неисправности: 1
Сброс счетчика: 203
Пробег: 133657 km
Отсчет времени: 0
Дата: 2012.10.13
Время: 00:53:50


-------------------------------------------------------------------------------
Адрес 62: Электроника задней левой двери Label: 1K0-959-703-GEN3.lbl
Part No SW: 1K0 959 703 AB HW: 1K0 959 795 L
Компонент: J388 TUER-SG HL 0307
Ревизия: 41004101 Серийный номер: 00000000227455
Кодировка: 0000144
Мастерская #: WSC 05311 000 00000
VCID: 70E4D29E5CF9059C

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 72: Электроника задней правой двери Label: 1K0-959-704-GEN3.lbl
Part No SW: 1K0 959 704 AB HW: 1K0 959 794 L
Компонент: J389 TUER-SG HR 0307
Ревизия: 41004101 Серийный номер: 00000000217828
Кодировка: 0000144
Мастерская #: WSC 05311 000 00000
VCID: 71E2D79A57F30C94

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 76: Парковочный ассистент Label: 3C0-919-283.lbl
Part No SW: 3C0 919 283 C HW: 3C0 919 283 C
Компонент: Parkhilfe 8-Kan 004 0013
Ревизия: 00004000 Серийный номер: 90640804603080
Кодировка: 0000024
Мастерская #: WSC 05311 000 00000
VCID: 2952FFFABFA33454

Неисправности не найдены.

Конец -------------------------------------------------------------------

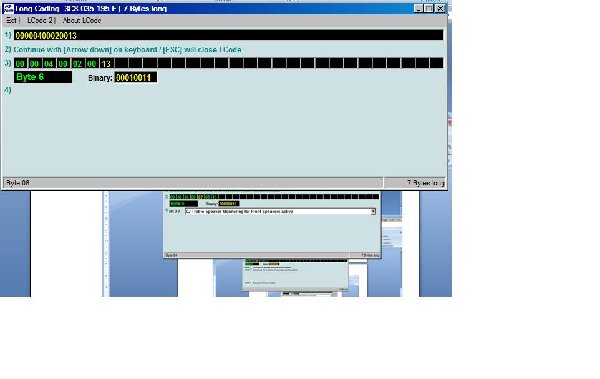

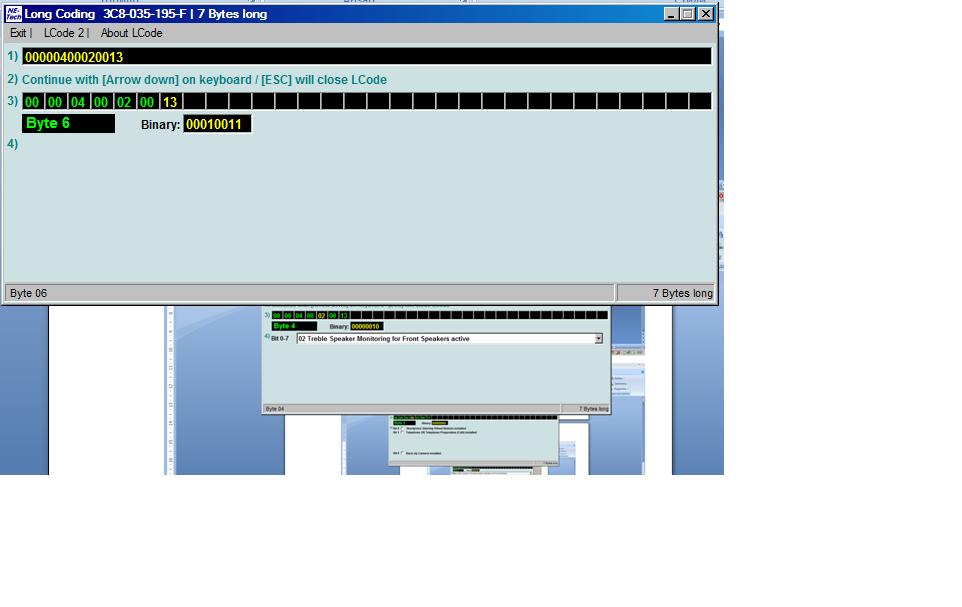

И скрин 6 байта 56 блока.

[pspapp]

О! полезная тема, тоже сейчас буду менять РСЦ-300 на РСД-510.
ТС, а как ты с антеннами вопрос решил?

[Berish]

01317 - Комбинация приборов (J285): Нет связи
Возможные причины
CAN-шины данных Подключение / Разъемы / из приборов (J285) неисправных
Неисправность (ы) хранятся в комбинации приборов (J285)
Возможные решения
Проверьте CAN-шины данных Подключение / Разъемы / из приборов (J285)
Проверьте измеряемое значение Blocks (MVB)
Обычно измерения Значение Blocks (MVB) 125 + показывает текущее состояние связи

Все делео в не правильной кодировке, кодируй под свою машину. И ошибка удалится

[Сергий35]

О! полезная тема, тоже сейчас буду менять РСЦ-300 на РСД-510.
ТС, а как ты с антеннами вопрос решил?

С антеннами поступил просто. Все дело в том, что на РСД-300 штеккеры находятся на бОльшем расстоянии друг от друга и на РСД-510 вместе не налезают. Я снял с одного штеккера пластиковый кожух и все налезо.

[Сергий35]

Berish
Как определить, что именно неправильно закодировано? И как это исправить?

[pashustic]

Сергий35
Я так понял по скану ..у вас стоит стрекоза для входа в борт комп.. зайдите в меню борт компа( удержанием кнопки на торце стрекозы) далее выберите AUDIO и посмотрите ( треки , радиостанции ) отображаются?? Если нет.. то получается в мафоне прописан протокол bap и поэтому она ругается.Что нет связи с приборкой. ПО логике вещей. Еще меня смущает этот последний байте без подписи..не могу понять его кодировку!! Уже распокавал различные лейблы

[Сергий35]

Сергий35
Я так понял по скану ..у вас стоит стрекоза для входа в борт комп.. зайдите в меню борт компа( удержанием кнопки на торце стрекозы) далее выберите AUDIO и посмотрите ( треки , радиостанции ) отображаются?? Если нет.. то получается в мафоне прописан протокол bap и поэтому она ругается.Что нет связи с приборкой. ПО логике вещей. Еще меня смущает этот последний байте без подписи..не могу понять его кодировку!! Уже распокавал различные лейблы

В меню АУДИО на приборке отображаются только радиостанции и треки, которые написаны латиницей. Дело в том, что РСД-510 у меня русифицированная. При проигрывании треков на русском, на МФА+ появляются прочерки. Неужели ошибка из-за того, что прошивка в РСД-510 русская??

[Сергий35]

Сегодня еще раз пробовал кодировать мафон.... В длинном кодировании 56 блока только в 6 байте стоит кодировка без пояснений и без каких-либо галочек, которые можно поставить или снять.Просто двоичный код и все. Пробовал в разных версиях ВАГ-КОМ в 10.6 и в 912, разницы нет. Может быть такой трабл из-за версии шнурка или нет? Может-ли кто-нибудь подсказать какая кодировка мне нужна, или хотя-бы подскажет, что кодируется в 6 байте? Заранее благодарен.........

[pashustic]

Сергий35
Нет дело не в шнурке и не в версиях. я раскрыл лейблы многигх версия.. 6 байт не подписан нигде!!Вам нужно искать у кого стоит такой же мафон и такая же приборка как у вас и тупо сравнить их ( кодировки!)

[Сергий35]

pashustic
Спасибо! Будем искать коллегу!

[ALESO]

Всем добрый день! Первый день пользую шнурок, нашел аналогичную ошибку по магнитоле. Тоже менял RCD300 на RCD510 и вроде все работает кроме одной антенны. Причем антенна не работает на самой магнитоле. Что может быть

магнитола | +

Адрес 56: Магнитола
Номер блока управления: 5ND 035 190 A
Компонент и/или версия: RCD510USBRVC 001 0003
Кодировка: 0100002401000C
Код мастерской: WSC 00078
VCID: 3A70CEF1B544B83

Дополнительные сведения
Серийный номер: VWZ4Z3M8102266
Идентификация: DE2-7WJ
Ревизия: -----001
Дата: 27.06.12
Номер производителя: 0001
Номер испытательного стенда: 2266
Статус ПО
Количество попыток(приложение): 0
Завершенных попыток(приложение): 0
Количество попыток(дата): 0
Завершенных попыток(дата): 0
Статус обновления: 00000000
Дата ПО: 0000.00.00
Код ПО: 00000 000 00000
Код ПО(дата): 00000 000 00000
Кодирование
BAP: 00.01.00
Diag: 00.01.00
CAN: 00.01.00
TP 2.0: 00.01.00
KWP2000: 00.01.00
Дополнительно
Номер оборудования: 5ND 035 190 A
Название мастерской: J503
Оборудование/PR код: 0000000000000000
Сведения:
Label: НЕ НАЙДЕН

И сама ошибка (после удаления появляется опять):

ошибка | +

Адрес 56: Магнитола Label: НЕ НАЙДЕН
Номер блока управления: 5ND 035 190 A HW: 5ND 035 190 A
Компонент и/или версия: RCD510USBRVC 001 0003
Кодировка: 0100002401000C
Код мастерской: WSC 00078 790 00000
VCID: 3A70CEF1B544B83
1 неисправность:

01317 - Блок управления в комбинации приборов-J285
004 - нет сигнала/связи
Стоп-кадр:
Статус неисправности: 01100100
Приоритет неисправности: 6
Частота появления ошибки: 1
Индекс забывания: 207
Пробег: 76901 km
Отсчет времени: 0
Дата: 2013.06.18
Время: 16:48:27

[pashustic]

ALESO
По ходу мафон китайский и не дружит с RCD510 по приборке!! Отображение аудио на приборке есть ?

[ALESO]

ALESO
По ходу мафон китайский и не дружит с RCD510 по приборке!! Отображение аудио на приборке есть ?

Китайский, delphi, отображение на приборке работает!

[pashustic]

Китайский, delphi, отображение на приборке работает!

Фигово что лейбла на этот китай нет1
Надо подсунуть ему лейбл от оригинальной, предварительно переименовав его в ваг намбер китайского мафона
а именно

Адрес 56: Магнитола (J503) Label: 5M0-035-1xx-56.clb
Part No SW: 3C8 035 195 F HW: 3C8 035 195 F
Компонент: RCD510 H01 5016
Ревизия: -----14S Серийный номер: VWZ4Z3L1149659
Кодировка: 00000400020013
Мастерская #: WSC 35110 377 00147
VCID: 2B5E05F2B55F2644

Это Оригинал
а это

Адрес 56: Магнитола
Номер блока управления: 5ND 035 190 A
Компонент и/или версия: RCD510USBRVC 001 0003
Кодировка: 0100002401000C
Код мастерской: WSC 00078
VCID: 3A70CEF1B544B83

Твой китай!

[ALESO]

Китайский, delphi, отображение на приборке работает!

Фигово что лейбла на этот китай нет1
Надо подсунуть ему лейбл от оригинальной, предварительно переименовав его в ваг намбер китайского мафона
а именно

Адрес 56: Магнитола (J503) Label: 5M0-035-1xx-56.clb
Part No SW: 3C8 035 195 F HW: 3C8 035 195 F
Компонент: RCD510 H01 5016
Ревизия: -----14S Серийный номер: VWZ4Z3L1149659
Кодировка: 00000400020013
Мастерская #: WSC 35110 377 00147
VCID: 2B5E05F2B55F2644

Это Оригинал
а это

Адрес 56: Магнитола
Номер блока управления: 5ND 035 190 A
Компонент и/или версия: RCD510USBRVC 001 0003
Кодировка: 0100002401000C
Код мастерской: WSC 00078
VCID: 3A70CEF1B544B83

Твой китай!

Мне интересно, а это влияет на что-нибудь? Что даст смена лейбла?

[ALESO]

И как собственно поменять лейбл и вернуть все назад в случае неудачи?

[axe_ll]

Всем доброго дня! Прошу помощи для исправления ошибки после установки на мой пассик магнитолы RCD-510 вместо RCD-300. Ваг-ком выдаёт следующую ошибку по блоку 56:

Код мастерской: WSC 35110 377 00147
VCID: 2B5E05F2B55F2644
1 Найдена неисправность

01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication
Стоп-кадр
Статус неисправности: 01100100
Приоритет неисправности: 6
Частота неисправности: 1
Сброс счетчика: 202
Пробег: 133655 km

Отсчет времени: 0
Дата: 2012.10.12
Время: 19:03:38
При этом вроде все функции на магнитоле работают. По гетвею до и после замены магнитолы ошибок нет.
Подскажите как правильно прописать или адаптировать магнитолу. Очень надеюсь на вашу помощь!

а шнурок AUX. Подключен? У меня из-за него ругается.
