Ремонт блока блокировки руля (ELV)

Re: Ремонт блока блокировки руля (ELV)

Сообщение Максимус » 14 дек 2023, 16:35

Где блок комфорта я знаю . В елв я вообще лазил сам , когда подушка в лоб стукнула . Рулевую колонку снимал и торпеду менял сам только с......Ка летом. Мне самое главное какого цвета провода звонить было разъем то не один
Passat B6, Variant 1.9 TDI, BLS 2006 г. 5-ступка
Аватара пользователя
Максимус
Почетный мембер

Сообщения: 2608
Зарегистрирован: 19 окт 2010, 21:33
Откуда: Балашиха

Re: Ремонт блока блокировки руля (ELV)

Сообщение Ksandr » 14 дек 2023, 17:24

Да я не о том, что и где находится. Для понимания как это финциклирует.
Только не понял какая взаимосвязь между подушкой и ELV?
Там в ELV есть плата, две релюхи и моторчик с защелкой. Моторчик с червяком, похожий на тот, который ты подарил, релюхи меняют полярность на нем и он, соответственно либо блокирует либо разблокирует рулевую колонку при помощи защелки.
Сигнал приходит с блока комфорта.
И ошибка у тебя не по блоку, а по проводу, может и обойдется плохим контактом.
Ksandr
Почетный мембер

Сообщения: 1119
Зарегистрирован: 17 окт 2018, 22:47
Откуда: мос.обл.

Re: Ремонт блока блокировки руля (ELV)

Сообщение Максимус » 14 дек 2023, 17:33

Ksandr писал(а):Да я не о том, что и где находится. Для понимания как это финциклирует.
Только не понял какая взаимосвязь между подушкой и ELV?
Там в ELV есть плата, две релюхи и моторчик с защелкой. Моторчик с червяком, похожий на тот, который ты подарил, релюхи меняют полярность на нем и он, соответственно либо блокирует либо разблокирует рулевую колонку при помощи защелки.
Сигнал приходит с блока комфорта.
И ошибка у тебя не по блоку, а по проводу, может и обойдется плохим контактом.

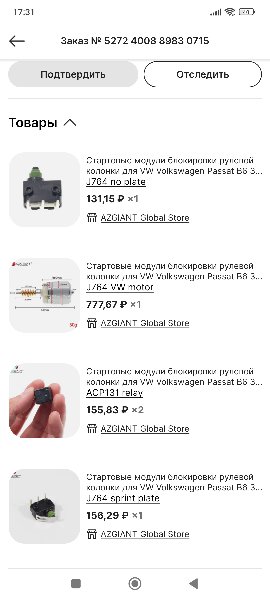

Тоже надеюсь. По поводу , что лазил в елв мне его снимать пришлось колонка сложилась я ее по частям собирал там пластина есть при ударе подухи ее гнет где то есть моя тема . Так вот чтоб ее поменять нужно елв снимать .
По поводу обойдется я очень на это надеюсь. Отключу акб Сниму бардачек и опущу колонку , снимать ее не буду и буду пробовать звонить . Это план действий пока. А ремкомплект на всякий я ещё месяц назад заказал,только китайцы подводят
Вложения
Passat B6, Variant 1.9 TDI, BLS 2006 г. 5-ступка
Аватара пользователя
Максимус
Почетный мембер

Сообщения: 2608
Зарегистрирован: 19 окт 2010, 21:33
Откуда: Балашиха

Re: Ремонт блока блокировки руля (ELV)

Сообщение Ksandr » 14 дек 2023, 18:14

А на картинке, первая и последняя микрухи, разве не от замка зажигания?
Ksandr
Почетный мембер

Сообщения: 1119
Зарегистрирован: 17 окт 2018, 22:47
Откуда: мос.обл.

Re: Ремонт блока блокировки руля (ELV)

Сообщение Максимус » 14 дек 2023, 18:40

Ksandr писал(а):А на картинке, первая и последняя микрухи, разве не от замка зажигания?

Да хз в комментах вроде пишут что как раз от елв

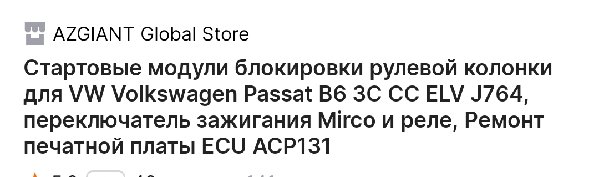

Смотри, что есть на AliExpress! Стартовые модули блокировки рулевой колонки для VW Volkswagen Passat B6 3C CC ELV J764, переключатель зажигания Mirco и реле, Ремонт печатной платы ECU ACP131 за 184 ₽ - уже со скидкой -7%
https://sl.aliexpress.ru/p?key=kJkQU3P
Ну уже быстрее этих если он вообще придут ни чего не придет.
Да и теперь вообще думаю в замке не может быть проблема кстати . Типо какой то из микриков не дал сигнал и комфорт не открыл защёлку .мысли в слух
Вложения
Passat B6, Variant 1.9 TDI, BLS 2006 г. 5-ступка
Аватара пользователя
Максимус
Почетный мембер

Сообщения: 2608
Зарегистрирован: 19 окт 2010, 21:33
Откуда: Балашиха

Re: Ремонт блока блокировки руля (ELV)

Сообщение Ksandr » 14 дек 2023, 19:04

Эти микрухи - концевики от замка зажигания, их там три. На блоке ELV они без надобности. Там 2 реле маленькие и моторчик.
Ksandr
Почетный мембер

Сообщения: 1119
Зарегистрирован: 17 окт 2018, 22:47
Откуда: мос.обл.

Re: Ремонт блока блокировки руля (ELV)

Сообщение Максимус » 14 дек 2023, 19:07

Ksandr писал(а):Эти микрухи - концевики от замка зажигания, их там три. На блоке ELV они без надобности. Там 2 реле маленькие и моторчик.

Чуток не понял то что заказал эти микропереключатели не от елв . А реле и моторчик подходят так что-ли
Passat B6, Variant 1.9 TDI, BLS 2006 г. 5-ступка
Аватара пользователя
Максимус
Почетный мембер

Сообщения: 2608
Зарегистрирован: 19 окт 2010, 21:33
Откуда: Балашиха

Re: Ремонт блока блокировки руля (ELV)

Сообщение Ksandr » 14 дек 2023, 20:49

Максимус писал(а):Чуток не понял то что заказал эти микропереключатели не от елв . А реле и моторчик подходят так что-ли
Нет на ELV концевиков, они от замка. А реле и моторчик от ELV, только реле там 2шт.
Ksandr
Почетный мембер

Сообщения: 1119
Зарегистрирован: 17 окт 2018, 22:47
Откуда: мос.обл.

Re: Ремонт блока блокировки руля (ELV)

Сообщение boroda II » 14 дек 2023, 21:25

Ksandr писал(а): Нет на ELV концевиков, они от замка. А реле и моторчик от ELV, только реле там 2шт.


ELV плата, микрики на ней. И релюшки посередине две.
B6 Variant 1.8 BZB AT6 2008 Highline
В6 Variant 2.0 BVY MT6 2006 Comfortline
<<Oo w oO>> Hella Black Zorro
Аватара пользователя
boroda II
Почетный мембер

Сообщения: 2743
Зарегистрирован: 06 май 2015, 20:44
Откуда: Санкт-Петербург

Re: Ремонт блока блокировки руля (ELV)

Сообщение Ksandr » 14 дек 2023, 22:10

Значит плохо смотрел. Думал от замка.
Ksandr
Почетный мембер

Сообщения: 1119
Зарегистрирован: 17 окт 2018, 22:47
Откуда: мос.обл.

Re: Ремонт блока блокировки руля (ELV)

Сообщение Максимус » 14 дек 2023, 22:45

Да вот и я помню когда разбирал что были .
Passat B6, Variant 1.9 TDI, BLS 2006 г. 5-ступка
Аватара пользователя
Максимус
Почетный мембер

Сообщения: 2608
Зарегистрирован: 19 окт 2010, 21:33
Откуда: Балашиха

Re: Ремонт блока блокировки руля (ELV)

Сообщение Ksandr » 15 дек 2023, 10:47

Да, херню тебе написал. Когда то, была какая - то заморочка похожая на твою, и я на трубе смотрел разборку этой ELV в подробности. Заморочка пропала, а в памяти отложилось видео. Сегодня нашел это видео, оно оказывается от Туарега. А там не микрухи, там малость по-другому. А плата с релюхами и с моторчиком такие же. Вот такая вот загогулина. Так что прошу пардона за недостоверную информацию.
Ksandr
Почетный мембер

Сообщения: 1119
Зарегистрирован: 17 окт 2018, 22:47
Откуда: мос.обл.

Re: Ремонт блока блокировки руля (ELV)

Сообщение Максимус » 15 дек 2023, 13:06

Ksandr писал(а):Да, херню тебе написал. Когда то, была какая - то заморочка похожая на твою, и я на трубе смотрел разборку этой ELV в подробности. Заморочка пропала, а в памяти отложилось видео. Сегодня нашел это видео, оно оказывается от Туарега. А там не микрухи, там малость по-другому. А плата с релюхами и с моторчиком такие же. Вот такая вот загогулина. Так что прошу пардона за недостоверную информацию.

Да всё норм сейчас в Воронеже собираю инфо и с мыслями как говориться . Видео уже все пересмотрел :D в понедельник начну . Всем спасибо .
Passat B6, Variant 1.9 TDI, BLS 2006 г. 5-ступка
Аватара пользователя
Максимус
Почетный мембер

Сообщения: 2608
Зарегистрирован: 19 окт 2010, 21:33
Откуда: Балашиха

Re: Ремонт блока блокировки руля (ELV)

Сообщение Максимус » 16 дек 2023, 12:14

Всем привет . Подскажите такой вопрос
Допустим с проводкой все норм . Разрулите мою мыслю

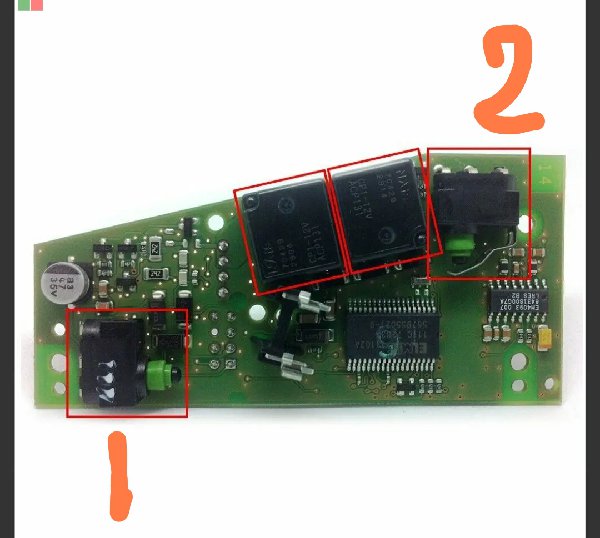

Снимаю я елв , даже ставлю назад колонку он висит , разбираю и стяжкой допустим замыкаю (стягиваю )микрик
В нажатом положении типо моторчик на него нажал и защёлка типо зашла . Должно же включиться зажигание и все норм . Такой вопрос какой микрик зажать . И вообще получиться эта идея . Это все на время грубо говоря пока микрики и моторчик не придет.
Вложения
Passat B6, Variant 1.9 TDI, BLS 2006 г. 5-ступка
Аватара пользователя
Максимус
Почетный мембер

Сообщения: 2608
Зарегистрирован: 19 окт 2010, 21:33
Откуда: Балашиха

Re: Ремонт блока блокировки руля (ELV)

Сообщение boroda II » 16 дек 2023, 13:16

Максимус писал(а):Всем привет . Подскажите такой вопрос
Допустим с проводкой все норм . Разрулите мою мыслю
Снимаю я елв , даже ставлю назад колонку он висит , разбираю и стяжкой допустим замыкаю (стягиваю )микрик
В нажатом положении типо моторчик на него нажал и защёлка типо зашла . Должно же включиться зажигание и все норм . Такой вопрос какой микрик зажать . И вообще получиться эта идея . Это все на время грубо говоря пока микрики и моторчик не придет.

Видел что зажимают 1.
Наматывают скотч. Хотя можно просто припаять перемычку.
B6 Variant 1.8 BZB AT6 2008 Highline
В6 Variant 2.0 BVY MT6 2006 Comfortline
<<Oo w oO>> Hella Black Zorro
Аватара пользователя
boroda II
Почетный мембер

Сообщения: 2743
Зарегистрирован: 06 май 2015, 20:44
Откуда: Санкт-Петербург

Re: Ремонт блока блокировки руля (ELV)

Сообщение Максимус » 16 дек 2023, 15:01

Может фигню конечно спрошу. Порядок действий .
Отключаю АКБ . Скидываю АКБ клему (надо ли нет не знаю так как зажигание не включаю ).
Скидываю бардачек ищу разъем 6контактный . Добераюсь до елв . Ищу одинаковые по цвету провода от комфорта и к елв ,звоню на обрыв. Если все норм разбираю елв надтягиваю стяжку или скотч включаю так сказать микрик1, собираю подключаю АКБ вставляю ключ моторчик поехал (или не поехал если сдох) так как микрик зажат. Зажигание должно включиться если конечно не виной сам микрик . Так ?
Или сразу лезть в елв не отключая АКБ (или не стоит ) и микрик зажимать .
Passat B6, Variant 1.9 TDI, BLS 2006 г. 5-ступка
Аватара пользователя
Максимус
Почетный мембер

Сообщения: 2608
Зарегистрирован: 19 окт 2010, 21:33
Откуда: Балашиха

Re: Ремонт блока блокировки руля (ELV)

Сообщение Ksandr » 16 дек 2023, 20:43

Максимус писал(а):Может фигню конечно спрошу. Порядок действий .
Отключаю АКБ . Скидываю АКБ клему (надо ли нет не знаю так как зажигание не включаю ).
Скидываю бардачек ищу разъем 6контактный . Добераюсь до елв . Ищу одинаковые по цвету провода от комфорта и к елв ,звоню на обрыв. Если все норм разбираю елв надтягиваю стяжку или скотч включаю так сказать микрик1, собираю подключаю АКБ вставляю ключ моторчик поехал (или не поехал если сдох) так как микрик зажат. Зажигание должно включиться если конечно не виной сам микрик . Так ?
Или сразу лезть в елв не отключая АКБ (или не стоит ) и микрик зажимать .
Привет. Думаю, не надо отключать аккум. Для начала прозвони эти два провода от блока комфорта до ELV.
На них и питания, по идее не должно быть, пока ключ в замок не вставишь. Более толстый это питание моторчика через релюхи, которые и меняют на нем полярность и соответственно направление вращения, а второй провод и есть управление.
Я так понимаю, что после того как моторчик сработал, колонка разблокировалась и на микруху ((тут надо повнимательней посмотреть, на какую конкретно)) было оказано механическое воздействие, то и дальше питание от этой микрухи должно пойти на клеммы 15(зажигание) и 50 (стартер). Вроде как логично.

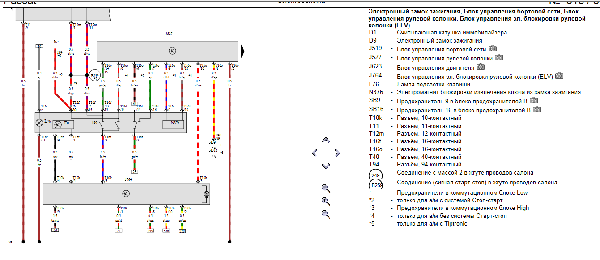

Схема еще к тому же не очень понятная. Блок ELV есть и только моторчик в нем обозначен, но ни релюх, ни их питания ни концевиков.
Цветную схему добавлю, вроде цвета проводов совпадают.
Вложения
Ksandr
Почетный мембер

Сообщения: 1119
Зарегистрирован: 17 окт 2018, 22:47
Откуда: мос.обл.

Re: Ремонт блока блокировки руля (ELV)

Сообщение Максимус » 17 дек 2023, 08:44

Вроде самое главное слово наверное :oops: . Мне чет помница когда я вставлял реле 460в последний раз площадка вот эта в которой все стоит она мертва должна стоять? . Она чёт болталась ну как бы прям не крепко стоить
P.s и что главное я ни когда не думал что из отпуска так хочется побыстрее домой приехать :cry:
Passat B6, Variant 1.9 TDI, BLS 2006 г. 5-ступка
Аватара пользователя
Максимус
Почетный мембер

Сообщения: 2608
Зарегистрирован: 19 окт 2010, 21:33
Откуда: Балашиха

Re: Ремонт блока блокировки руля (ELV)

Сообщение Юра Криков » 17 дек 2023, 10:13

Нечего иметь два отпуска)))
Макси привет.
хожу пешком
Аватара пользователя
Юра Криков
Модератор

Сообщения: 17489
Зарегистрирован: 12 дек 2012, 15:51
Откуда: Alūksne Latvijas PSR., Псков.Запсковье.,Ярославль.Центр.

Re: Ремонт блока блокировки руля (ELV)

Сообщение Максимус » 17 дек 2023, 13:30

Юра Криков писал(а):Нечего иметь два отпуска)))
Макси привет.

Привет . :oops: Согласен. Но отменил в беларашу не еду еду машинку лечить
Passat B6, Variant 1.9 TDI, BLS 2006 г. 5-ступка
Аватара пользователя
Максимус
Почетный мембер

Сообщения: 2608
Зарегистрирован: 19 окт 2010, 21:33
Откуда: Балашиха

Re: Ремонт блока блокировки руля (ELV)

Сообщение Юра Криков » 17 дек 2023, 15:48

Я в этом году, походу, тож не попадаю в Белоруссию((
Ну и ладно, семидесяти градуска есть, шампус ихний в наличии,сало , опять же,ихнее имеется ну а хлеб и колбасу похаваем местную :D
хожу пешком
Аватара пользователя
Юра Криков
Модератор

Сообщения: 17489
Зарегистрирован: 12 дек 2012, 15:51
Откуда: Alūksne Latvijas PSR., Псков.Запсковье.,Ярославль.Центр.

Re: Ремонт блока блокировки руля (ELV)

Сообщение Максимус » 17 дек 2023, 15:52

Юра Криков писал(а):Я в этом году, походу, тож не попадаю в Белоруссию((
Ну и ладно, семидесяти радуска есть, шампус ихний в наличии,сало , опять же,ихнее имеется ну а хлеб и колбасу похаваем местную :D

Так Юра не зсоряй тему и таки слюнки потекли . А я ещё до машинки не добрался :oops:
Passat B6, Variant 1.9 TDI, BLS 2006 г. 5-ступка
Аватара пользователя
Максимус
Почетный мембер

Сообщения: 2608
Зарегистрирован: 19 окт 2010, 21:33
Откуда: Балашиха

Re: Ремонт блока блокировки руля (ELV)

Сообщение Максимус » 22 дек 2023, 13:15

Всем привет . В итоге . Поставили мне бу елв с разборки и привезали. Спасибо ребятам с Красноармейска. Машинка в строю .
И вчера дошли микрики и моторчик , поздно ну да ладно пусть лежат .
Passat B6, Variant 1.9 TDI, BLS 2006 г. 5-ступка
Аватара пользователя
Максимус
Почетный мембер

Сообщения: 2608
Зарегистрирован: 19 окт 2010, 21:33
Откуда: Балашиха

Re: Ремонт блока блокировки руля (ELV)

Сообщение Tribiani » 19 янв 2024, 15:38

Добрый день. Накрылся elv. У меня по вин-коду 3C0905861H. Можно ли мне поставить и прошить б/у 3C0905861J?
Tribiani
Новичок

Сообщения: 7
Зарегистрирован: 24 дек 2014, 22:48

Re: Ремонт блока блокировки руля (ELV)

Сообщение expert74rus » 18 мар 2024, 20:12

Tribiani писал(а):Добрый день. Накрылся elv. У меня по вин-коду 3C0905861H. Можно ли мне поставить и прошить б/у 3C0905861J?

что значит накрылся ?
какие симптомы ? (если не починил конечно уже)
Аватара пользователя
expert74rus
Частый гость

Сообщения: 88
Зарегистрирован: 02 окт 2015, 13:39
