нужна помощь в подключении USB

[sir_LORD]

Всем доброго времени суток!

У меня голова 310. Прикупил себе штатый USB-ридер. Добжны были скинуть инструкции... файлик с распиновкой мне скинули... но вот остались 2 провода, которорые с трудом пока пытаюсь определить... Помогите разобраться плиз: номера которые нужны (на фишке с 12-тью разъемами 3 и 12 на фишке сд-чейндера (R41). Помогите разобраться, плиз!


P.S. аналог темы не нашел... (((

[pashustic]

а фишке с 12-тью разъемами 3 и 12 на фишке сд-чейндера (R41).

Если ты внимательно посмотрел то 3 провод экранирует все провода и садит на корпус... как говорится минус ..
А вот 12 идет из блока бортовой сети, вернее + .. Так что можно этот плюс взять с того же мафона, предварительно по распиновке проверир куда шел штатный плюс от бортовой сети. Вам выбирать или плюс штатный или тяните от мафона его в параллель!

[sir_LORD]

спасибо! попробую подключиться. Как человек не сильный в электронике пассата: на мафон приходит один плюс? (как я понимаю при включении зажигания, а не просто постоянный). Буду очень признателен, если подскажите с какой фишки квадлока и какой провод мне подойдет: боюсь играть в "сапера" со столь сложной техникой...

[pspapp]

на мафон приходит один плюс? (как я понимаю при включении зажигания, а не просто постоянный)

если бы один от зажигания, то ты бы не смог включить мафон без зажигания

[Андреичь]

Тогда уж чтоб не плодить темы,вопрос такой,поставил обычную 2DIN голову,все работает,через ISO переходник.Но магнитафон перестал выключаться вместе с вытаскивание ключа.Вопрос,где взять управление??

[pashustic]

Но магнитафон перестал выключаться вместе с вытаскивание ключа.Вопрос,где взять управление??

Нигде.. по кан шине подается в мафон ACC. Либо ставь колхозный тумблер!!

Буду очень признателен, если подскажите с какой фишки квадлока и какой провод мне подойдет: боюсь играть в "сапера" со столь сложной техникой...

Не в квадлоке...а с мафона.. где питалово.. Либо смотреть по эльза откуда этот провод идет от бортовой сети. С мафона понятно( вызвони тестером!)

[Андреичь]

Но магнитафон перестал выключаться вместе с вытаскивание ключа.Вопрос,где взять управление??

Нигде.. по кан шине подается в мафон ACC. Либо ставь колхозный тумблер!!

Буду очень признателен, если подскажите с какой фишки квадлока и какой провод мне подойдет: боюсь играть в "сапера" со столь сложной техникой...

Я понял что по кан.А тумблер то зачем?я его кнопкой и так выключу...От замка зажигания есть что нибудь подобное АСС ?

[sir_LORD]

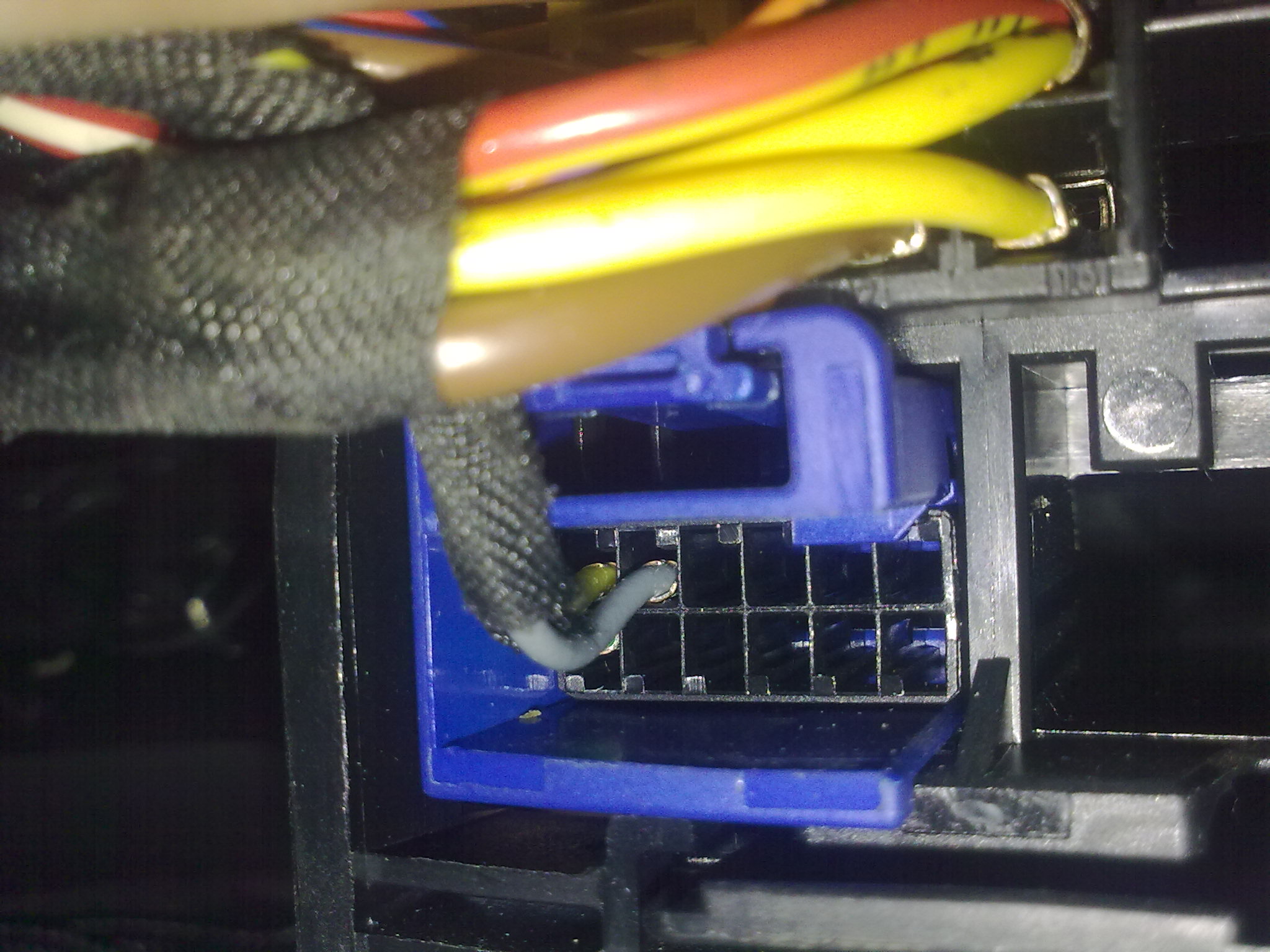

столкнулся с проблемкой:

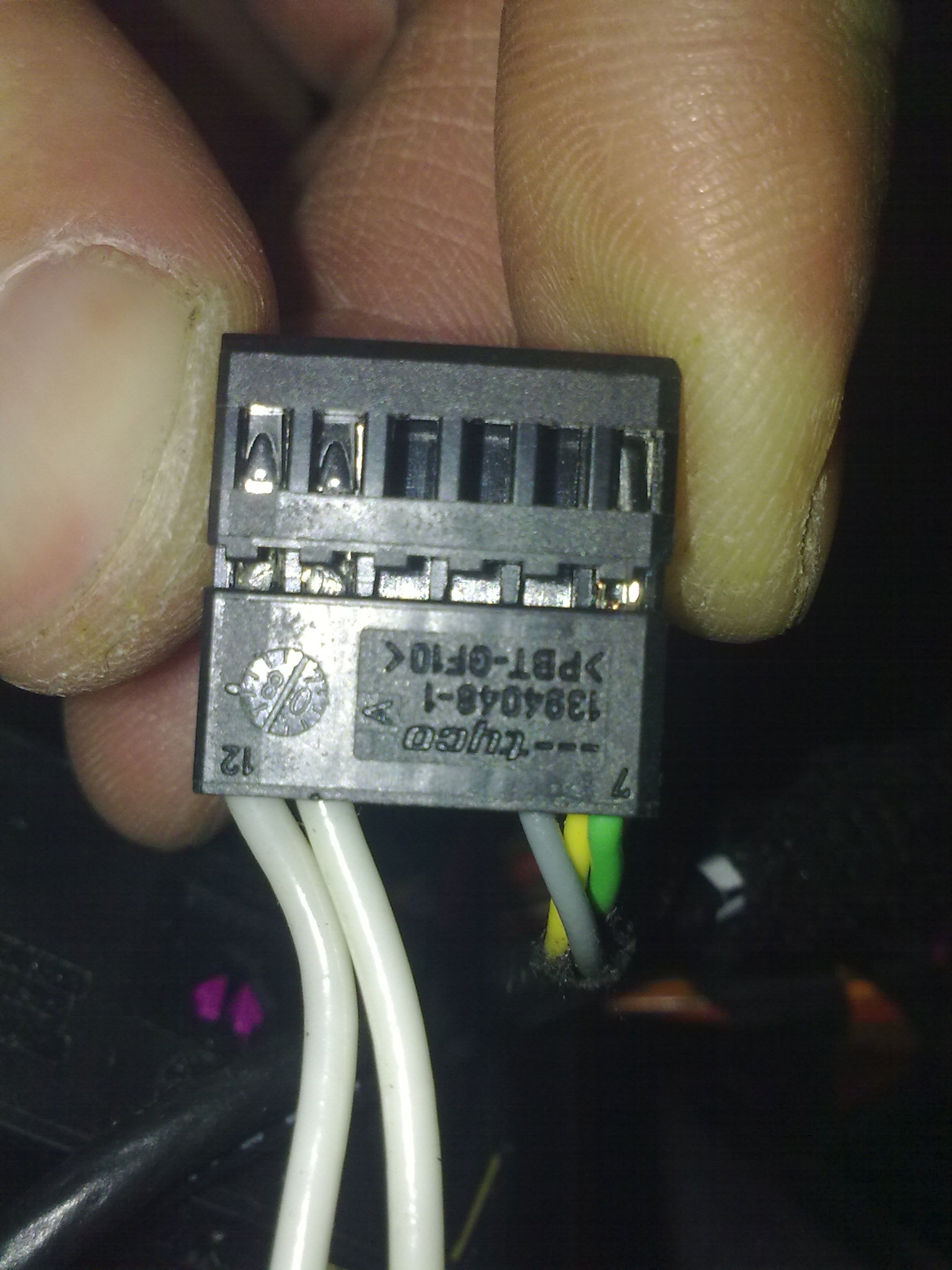

серый провод

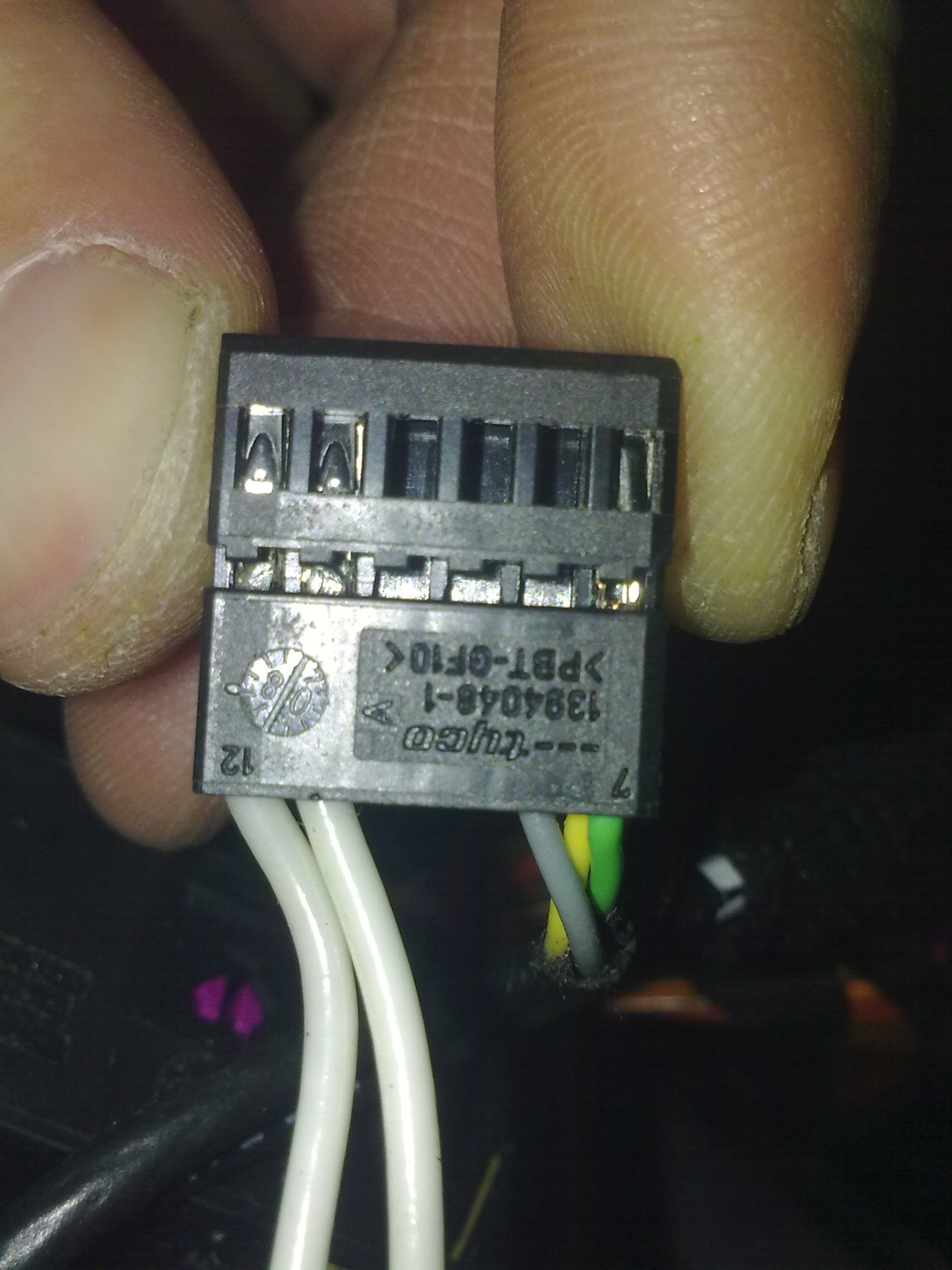

серый провод

там где сидит серый провод находится гнездо под номером 2.
Как я понял это AUX вход, который живет в подлокотнике...

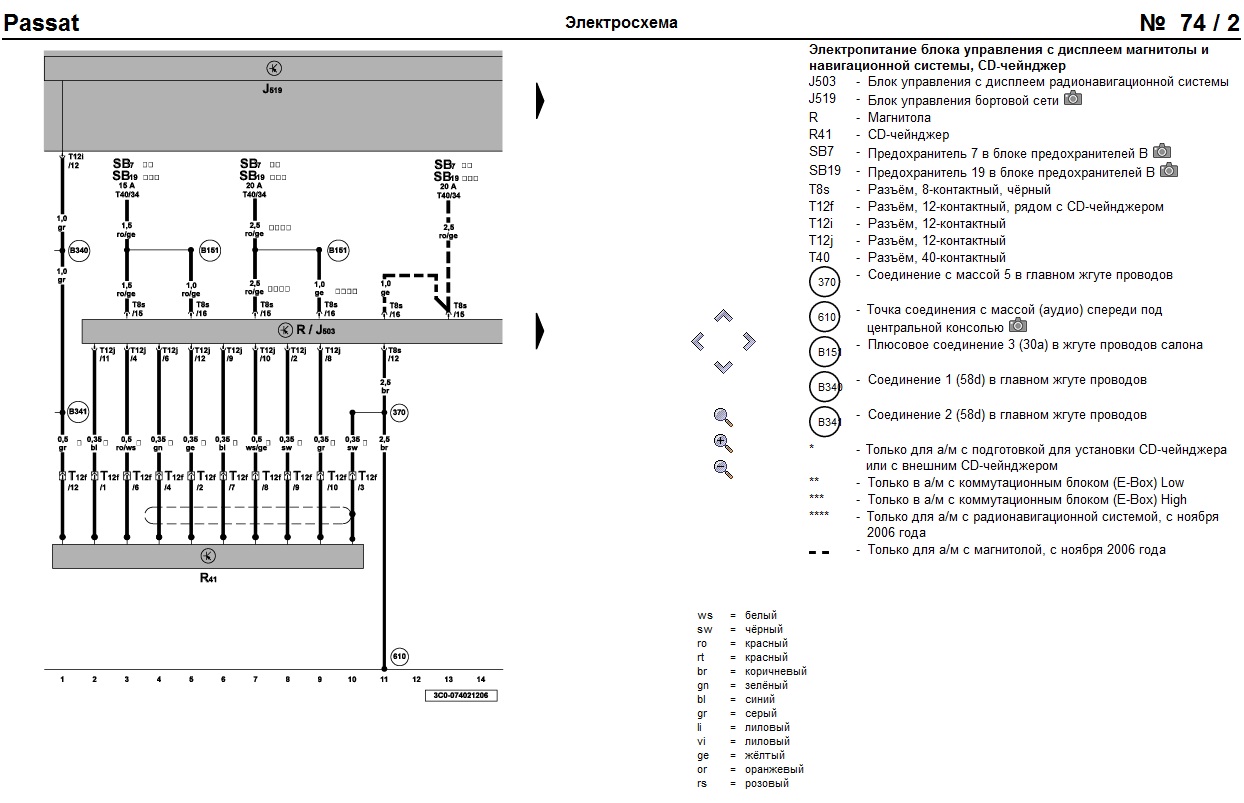

А, если я верно прочитал схему, которая размещена в первом посте, то это гнездо должно быть задействовано при подключении сд-чейнджера, медиа или юсб. Как быть в этой ситуации? Pashustic подсказал, что лучше ничего не паять... все должно подключаться штатно.

[Alemania]

Если синий разъем сидит в квад локе, то там все три провода с гнезда Aux из подлокотника. Доп. устройства типа Media-In и CD-Changer подключаются к магнитоле по каналу Aux. То есть три провода от гнезда Aux c подлокотника в сторону отбросить , вместо них подключить выход от Media IN или CD-Chg . Гнездо Aux из подлокотника должно будет подключиться к MediaIn. ( я пока не стал подключать, все равно им не пользуюсь )

[sir_LORD]

а я как раз пользуюсь) и у меня не медиа ин, а именно ЮСБ. Так что очень актуально: как правильно подключить. Может у тебя есть схема куда там подключать...

[pashustic]

Гнездо Aux из подлокотника должно будет подключиться к MediaIn. ( я пока не стал подключать, все равно им не пользуюсь )

Я тоже не подключил..но ошибка в блоке медиа ин будет висеть .. И кодировкой самого блока ты ее не уберешь!!Только физ . подключение!

[demainst]

а я как раз пользуюсь) и у меня не медиа ин, а именно ЮСБ. Так что очень актуально: как правильно подключить. Может у тебя есть схема куда там подключать...

Какой ЮСБ? Китайский, к европейским мафонам, вроде, никак.

[demainst]

Но магнитафон перестал выключаться вместе с вытаскивание ключа.Вопрос,где взять управление??

Нигде.. по кан шине подается в мафон ACC. Либо ставь колхозный тумблер!!

Буду очень признателен, если подскажите с какой фишки квадлока и какой провод мне подойдет: боюсь играть в "сапера" со столь сложной техникой...

Я понял что по кан.А тумблер то зачем?я его кнопкой и так выключу...От замка зажигания есть что нибудь подобное АСС ?

Плюс прикуривателя. В квадлоке только постоянные плюсы.

[Alemania]

у меня не медиа ин, а именно ЮСБ. . Может у тебя есть схема куда там подключать...

Вот тут я немного недопонимаю. Есть у вас коробочка, с одной стороны флешку вставляете...а на выходе коробочки какой сигнал идет ?? аналоговый стерео ? ..

[pashustic]

Есть и штатный усб .. Типа как медиа ин. И схема подключения есть в эльза а также номера бьются по этка!!!

[Alemania]

Есть и штатный усб .. Типа как медиа ин. !

Для повышения самообразования Эта штука так и называется ? получается через входа CD changer работает ? Ну да ладно..гугль есть..)) посамообразовываюсь ))

[pashustic]

Эта штука так и называется ? получается через входа CD changer работает ? Ну да ладно..гугль есть..))

Да ..работает также через сд чейнджер!
