**uns** » 14 мар 2016, 15:18

Я в машинах не спец, поэтому тут и пишу! Ситуация такая...
Сегодня утром завел машину (passat b6 2007 год), а приборная панель как была при заглушённой машине, так и осталась, полностью выключена (не работает) ! Подсветка не горит, ни одна лампочка, ни один значек не горят, стрелки спидометра, тахометра, температуры и бензина на НУЛЕ стоят (даже в момент движения).
Все остальные лапочки и подсветка в машине работают, подсветка переключателя света и сам свет работают, поворотники и аварийка снаружи машины работают! На машине прокатился пару километров, всё норм, глушил её и снова заводил, но приборная панель как была мертвой, так и осталась! Как-то особо неудобно ездить с полностью выключенной приборной панелью!!!
Кто знает, что это может быть и что делать?

**Alemania** » 14 мар 2016, 15:43

предохранители для начала проверить
Под капотом №17 и №11(этого может и не быть)
Слева в торпеде №7 №48 ( по году выпуска после 2008 года относятся к приборке)

**uns** » 14 мар 2016, 19:43

Alemania писал(а):предохранители для начала проверить
Под капотом №17 и №11(этого может и не быть)
Слева в торпеде №7 №48 ( по году выпуска после 2008 года относятся к приборке)

У меня таких номеров нет!

У меня passat b6 универсал, 2007 года, дизель, пригнан из германии, если поможет такая инфа!
Есть другие номера и разного цвета, но их каждого по несколько штук! (№5 оранжевый, №10 красный, №15 синий, №20 желтый, №30 зеленый, №40 светло красный, а под капотом ещё большие есть №40 и №50)
Фото тут https://yadi.sk/a/i81ccaONqAzvL

Есть у кого какие варианты? какой предохранитель мне нужно посмотреть?

**Alemania** » 14 мар 2016, 20:06

где связь между номиналом предохранителя( написанном на самом предохранителе) и его порядковым номером ??
Вам написали порядковые номера которые надо проверить .
Если и этот рисунок не поможет, то лучше в сервис.

: Блок предохранителей B.png (47.22 Кб) Просмотров: 27438

**Alemania** » 14 мар 2016, 20:12

Да..слева в торпеде отсчет идет слева направо сверху вниз.

**uns** » 14 мар 2016, 20:30

Alemania писал(а):где связь между номиналом предохранителя( написанном на самом предохранителе) и его порядковым номером ??
Вам написали порядковые номера которые надо проверить .
Если и этот рисунок не поможет, то лучше в сервис.

Зачем мне такие вопросы задавать?

Я же писал выше, что в этом вообще не разбираюсь, поскольку ни разу не сталкивался с такой проблемой и вижу всё это в первый раз! Вот и написал тут.
Теперь буду знать, с картинкой понятнее стало!

Завтра ближе к вечеру гляну и если что, напишу!
Спасибо!

**uns** » 14 мар 2016, 20:36

Alemania писал(а):Да..слева в торпеде отсчет идет слева направо сверху вниз.

А такой же картиночки не найдётся? Ну чтобы ничего не попутать! И на будущее пригодятся эти картинки!
А то для меня это как разбираться в китайских иероглифах! :idea:

**Alemania** » 14 мар 2016, 20:38

только просьба..возьмите уже сделанные фото блоков с предохранителями с собой. Очень часто бывают случаи что преды вытаскивают, а потом вставляют не туда. И тогда начинается вообще жопа..

Для блока предохранителей слева в торпеде..если внимательно посмотреть в гнезда , то увидите что там где нет предохранителей, нижние губки пустые (нет контакта металлического на вид).
Картинку сейчас скину.

**Alemania** » 14 мар 2016, 20:41

Полный перечень можно скачать тут. Только внимательно смотрите ..год и месяц выпуска.
http://www.b6club.ru/viewtopic.php?t=7620&p=407529#p407529
Блок приборки называется J285
Вид блока предохранителей С

: Блок предохранителей C.png (39.3 Кб) Просмотров: 26769

**uns** » 14 мар 2016, 20:58

Alemania писал(а):Полный перечень можно скачать тут. Только внимательно смотрите ..год и месяц выпуска.
http://www.b6club.ru/viewtopic.php?t=7620&p=407529#p407529
Блок приборки называется J285
Вид блока предохранителей

ок, спасибо! Если что, напишу!

**uns** » 15 мар 2016, 07:54

Вчера вечером со всем этим разобрался и решил сегодня утром посмотреть преды.
Под капотом достал два преда №11 и №17, под панелью один пред №7, посмотрел, вставил назад. С ними оказалось всё нормально.
Я уж подумал, что всёёё, дело не в них.
Сел в машину, вставил ключ и панель заработала как и прежде...

Спасибо за помощь!!!

**Cyborg** » 14 июл 2024, 13:59

Привет! Вот и у меня приборка выключилась. Причем вчера неожиданно. Оставил продуваться кондиционером заведенную, сам рядом на лавочке сидел)
Сажусь в машину - приборка погасшая. Причем стрелки тахометра, уровня топлива и температуры зависли на последних показателях.

Копался в предах - все в порядке (и под капотом, и у водительского места). Был вчера радостный момент, что после переустановки 11 преда под капотом приборка ожила. Но точно так же через пару минут погасла.

Менять приборку или еще что проверять? Простая белая МФА.
Все работает, включая сигнал, фары и поворотники.

Скан под спойлером

| +: Sunday,14,July,2024,13:34:18:62939
VCDS -- Windows Based VAG/VAS Emulator
VCDS Version: Release 12.12.0 (x64)
Data version: 20130910

VIN: XW8ZZZ3CZAG002632 License Plate:

--------------------------------------------------------------------------------
--------------------------------------------------------------------------------

Chassis Type: 3C (3C0)
Scan: 01 02 03 08 09 15 16 17 19 25 42 44 46 52 53 56 62 72 77 7D

VIN: XW8ZZZ3CZAG002632

01-Engine -- Status: Malfunction 0010
02-Auto Trans -- Status: Malfunction 0010
03-ABS Brakes -- Status: Malfunction 0010
04-Steering Angle -- Status: OK 0000
08-Auto HVAC -- Status: Malfunction 0010
09-Cent. Elect. -- Status: Malfunction 0010
15-Airbags -- Status: Malfunction 0010
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: Cannot be reached 1100
19-CAN Gateway -- Status: Malfunction 0010
25-Immobilizer -- Status: Malfunction 0010
42-Door Elect, Driver -- Status: Malfunction 0010
44-Steering Assist -- Status: Malfunction 0010
46-Central Conv. -- Status: OK 0000
52-Door Elect, Pass. -- Status: Malfunction 0010
53-Parking Brake -- Status: Malfunction 0010
56-Radio -- Status: Malfunction 0010
62-Door, Rear Left -- Status: OK 0000
72-Door, Rear Right -- Status: OK 0000
77-Telephone -- Status: Malfunction 0010
7D-Aux. Heat -- Status: OK 0000

-------------------------------------------------------------------------------
Address 01: Engine (CDA) Labels: 06J-907-115-CDA.clb
Part No SW: 06J 906 026 ET HW: 06J 907 309
Component: MED17.5 5772
Revision: AAH11--- Serial number: VWZCZ000000000
Coding: 0404000324070160
Shop #: WSC 00028 028 00001
VCID: 800FE68BD3F6581E143-80D5

2 Faults Found:
000665 - Boost Pressure Regulation
P0299 - 000 - Control Range Not Reached
Freeze Frame:
Fault Status: 01100000
Fault Priority: 0
Fault Frequency: 1
Reset counter: 255
Mileage: 319473 km
Time Indication: 0
Date: 2063.14.31
Time: 21:04:17

Freeze Frame:
RPM: 4494 /min
Load: 87.8 %
Speed: 106.0 km/h
Temperature: 99.0 C
Temperature: 34.0 C
Absolute Pres.: 990.0 mbar
Voltage: 13.970 V

049493 - No Communication with Instrument Cluster
U0155 - 000 -
Freeze Frame:
Fault Status: 01100000
Fault Priority: 0
Fault Frequency: 2
Reset counter: 255
Mileage: 319682 km
Time Indication: 0
Date: 2063.14.31
Time: 15:00:05

Freeze Frame:
RPM: 842 /min
Load: 23.5 %
Speed: 0.0 km/h
Temperature: 102.0 C
Temperature: 78.0 C
Absolute Pres.: 980.0 mbar
Voltage: 13.843 V

Readiness: 0000 0000

-------------------------------------------------------------------------------
Address 02: Auto Trans Labels: 0AM-300-04x.lbl
Part No SW: 0AM 300 048 M HW: 0AM 927 769 D
Component: GSG DSG AG7 431 9033
Revision: 00043014 Serial number: CU501401226951
Coding: 0000020
Shop #: WSC 00046 000 00000
VCID: 3A7BD46375AA42CE9A7-806F

1 Fault Found:
006242 - Powertrain Data Bus
P1862 - 000 - Missing Message from Instrument Cluster
Freeze Frame:
Fault Status: 01100000
Fault Priority: 0
Fault Frequency: 17
Reset counter: 10
Mileage: 319682 km
Time Indication: 0
Date: 2063.14.31
Time: 15:00:05

-------------------------------------------------------------------------------
Address 03: ABS Brakes Labels: 3C0-614-109-C4.clb
Part No SW: 3C0 614 109 AF HW: 3C0 614 109 AF
Component: J104 C4 440 V2 0015
Revision: --025--- Serial number: 00000796084021
Coding: 0004437
Shop #: WSC 00028 790 00310
VCID: 62CB4C03BDBA6A0EE27-8037

3 Faults Found:
00810 - Sensor 1/2 for Brake Pressure
008 - Implausible Signal - Intermittent
Freeze Frame:
Fault Status: 00101000
Fault Priority: 3
Fault Frequency: 6
Reset counter: 158
Mileage: 319245 km
Time Indication: 0
Date: 2063.14.31
Time: 19:47:16

Freeze Frame:
Speed: 0.0 km/h
Hex Value: 0x003A
Voltage: 14.00 V
Bin. Bits: 00011111
Count: 176
Hex Value: 0x0001

01314 - Engine Control Module
013 - Check DTC Memory - Intermittent
Freeze Frame:
Fault Status: 00101101
Fault Priority: 3
Fault Frequency: 2
Reset counter: 164
Mileage: 319371 km
Time Indication: 0
Date: 2063.14.31
Time: 00:00:22

Freeze Frame:
Speed: 0.0 km/h
Hex Value: 0x0000
Voltage: 11.75 V
Bin. Bits: 00011111
Count: 217
Hex Value: 0x0000

01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 3
Fault Frequency: 15
Reset counter: 133
Mileage: 319682 km
Time Indication: 0
Date: 2063.14.31
Time: 15:00:05

Freeze Frame:
Speed: 0.0 km/h
Hex Value: 0x0103
Voltage: 13.50 V
Bin. Bits: 00011111
Count: 152
Hex Value: 0x0000

-------------------------------------------------------------------------------
Address 08: Auto HVAC (J255) Labels: 5K0-907-044.clb
Part No SW: 5K0 907 044 CC HW: 5K0 907 044 CC
Component: Climatronic H15 0709
Revision: 00003001
Coding: 0000000002
Shop #: WSC 00028 028 00021
ASAM Dataset: EV_Climatronic A01006
ROD: EV_ClimaAutoBasis_SE36.rod
VCID: 6ED32833B162DE6E76F-803B

1 Fault Found:
13701456 - Function Restricted due to Missing Message(s)
U1111 00 [009] - -
Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 6
Fault Frequency: 11
Reset counter: 134
Date: 2127.14.31
Time: 15:00:04

-------------------------------------------------------------------------------
Address 09: Cent. Elect. Labels: 3C0-937-049-30-H.lbl
Part No SW: 3C8 937 049 F HW: 3C8 937 049 F
Component: Bordnetz-SG H54 2602
Revision: 00H54000 Serial number: 00000006066244
Coding: A1848F0700041A00470000001E000000000D55435C00012C000000000000
Shop #: WSC 00028 028 00001
VCID: 3467FA5B57CEB4BE40B-8061

Subsystem 1 - Part No: 3C1 955 419 B Labels: 1KX-955-119.CLB
Component: Wischer 091109 006 0208
Coding: 00046997
Shop #: WSC 00028

5 Faults Found:
01504 - Bulb for License-Plate Light (X)
012 - Electrical Fault in Circuit - Intermittent
Freeze Frame:
Fault Status: 00101100
Fault Priority: 2
Fault Frequency: 1
Reset counter: 165
Mileage: 319371 km
Time Indication: 0

Freeze Frame:
ON
Voltage: 11.60 V
ON
ON
OFF
OFF
ON

00985 - Right Tail Light (M2)
012 - Electrical Fault in Circuit - Intermittent
Freeze Frame:
Fault Status: 00111100
Fault Priority: 2
Fault Frequency: 1
Reset counter: 162
Mileage: 319307 km
Time Indication: 0

Freeze Frame:
ON
Voltage: 13.95 V
ON
ON
OFF
OFF
OFF

00978 - Lamp for Low Beam; Left (M29)
010 - Open or Short to Plus - Intermittent
Freeze Frame:
Fault Status: 00101010
Fault Priority: 1
Fault Frequency: 13
Reset counter: 174
Mileage: 319293 km
Time Indication: 0

Freeze Frame:
ON
Voltage: 12.40 V
ON
ON
OFF
OFF
OFF

00979 - Lamp for Low Beam; Right (M31)
010 - Open or Short to Plus - Intermittent
Freeze Frame:
Fault Status: 00101010
Fault Priority: 1
Fault Frequency: 13
Reset counter: 174
Mileage: 319293 km
Time Indication: 0

Freeze Frame:
ON
Voltage: 12.40 V
ON
ON
OFF
OFF
OFF

01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 4
Reset counter: 135
Mileage: 319682 km
Time Indication: 0

Freeze Frame:
ON
Voltage: 13.65 V
ON
ON
OFF
OFF
OFF

-------------------------------------------------------------------------------
Address 15: Airbags Labels: 5N0-959-655.lbl
Part No SW: 5N0 959 655 J HW: 5N0 959 655 J
Component: J234__00P VW10 HI 1916
Revision: 20013000 Serial number: 003E2PR9RVNW
Coding: 0012368
Shop #: WSC 00028 790 00310
VCID: 4487AA9B076E043EF0B-8011

Subsystem 1 - Serial number: 6332MTS683133359

Subsystem 2 - Serial number: 6342MTS657363449

Subsystem 3 - Serial number: 6351HTS63AM239KR

Subsystem 4 - Serial number: 6361HTS6OKVA76KR

Subsystem 5 - Serial number: 00000000000000000

Subsystem 6 - Serial number: 00000000000000000

1 Fault Found:
01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 2
Reset counter: 173
Mileage: 319682 km
Time Indication: 0
Date: 2063.14.31
Time: 15:00:05

-------------------------------------------------------------------------------
Address 16: Steering wheel (J527) Labels: 3C0-953-569.clb
Part No SW: 3C5 953 501 BE HW: 5K0 953 569 R
Component: LENKS.MODUL 009 0122
Revision: FF010035 Serial number: 20091208100654
Coding: 4980270002
Shop #: WSC 00028 028 00021
ASAM Dataset: EV_VW360SteerWheelUDS A03002
ROD: EV_VW360SteerWheelUDS.rod
VCID: 69D95B2F888C395623D-803C

No fault code found.

-------------------------------------------------------------------------------
Address 17: Instruments
Cannot be reached

-------------------------------------------------------------------------------
Address 19: CAN Gateway Labels: 3C0-907-530-V3.clb
Part No SW: 3C0 907 530 Q HW: 3C0 907 951
Component: J533 Gateway H13 0172
Revision: H13 Serial number: 3620P09C15004F
Coding: FD807F16000602001002
Shop #: WSC 00028 028 00001
VCID: 2F6DF537BEE897663D9-807A

1 Fault Found:
01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 2
Fault Frequency: 3
Reset counter: 133
Mileage: 319682 km
Time Indication: 0

-------------------------------------------------------------------------------
Address 25: Immobilizer Labels: 3C0-959-433-25.clb
Part No SW: 3C0 959 433 AR HW: 3C0 959 433 AR
Component: IMMO 043 0383
Revision: 00043000 Serial number: VWZCZ000000000
Shop #: WSC 131071 1023 2097151
VCID: 7AFB1463352A82CEDA7-802F

Subsystem 1 - Part No: 3C0 905 861 H
Component: ELV 028 0380
3C0905861H ELV 028 0380

1 Fault Found:
01176 - Key
008 - Implausible Signal
Freeze Frame:
Fault Status: 01101000
Fault Priority: 1
Fault Frequency: 1
Reset counter: 124
Mileage: 319371 km
Time Indication: 0
Date: 2063.14.31
Time: 02:58:36

-------------------------------------------------------------------------------
Address 42: Door Elect, Driver (J386) Labels: 3C0-959-70X-GEN4.clb
Part No SW: 3C0 959 701 HW: 3C0 959 793
Component: TUER-SG FT 002 0305
Revision: 13101005 Serial number: 0000175594
Coding: 0000B5
Shop #: WSC 00028 028 00021
ASAM Dataset: EV_DCU42BroseDriveSide A03004
ROD: EV_DCU42BroseDriveSide.rod
VCID: E5C1D71FE4949D36875-80B0

Slave Driver:
Subsystem 1 - Part No SW: 3C0 959 703 HW: 3C0 959 795 Labels: 1K0-959-70X-GEN4.CLB
Component: J388__TSG-HL 004 0402
Serial number: 00000001211374
Coding: 000090

2 Faults Found:
66048 - Motor for Front Window Regulator
B11EC 54 [008] - Missing Calibration / Basic Setting
Intermittent - Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 7
Fault Frequency: 2
Reset counter: 165

68102 - Function Restricted due to Missing Message(s)
U1111 00 [009] - -
Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 6
Fault Frequency: 2
Reset counter: 133
Mileage: 319682 km
Date: 2127.14.31
Time: 15:00:04

-------------------------------------------------------------------------------
Address 44: Steering Assist Labels: 5N1-909-144.clb
Part No SW: 5N1 909 144 K HW: 5N1 909 148 G
Component: J500__APA-BS KL.147 0703
Revision: 1AH03256 Serial number: 00092730222502
Coding: 0000258
Shop #: WSC 00028 028 00001
VCID: 3A7BD46375AA42CE9A7-806F

1 Fault Found:
01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication - MIL ON
Freeze Frame:
Fault Status: 11100100
Fault Priority: 4
Fault Frequency: 16
Reset counter: 134
Mileage: 319682 km
Time Indication: 0
Date: 2063.14.31
Time: 15:00:05

Freeze Frame:
Term 15 On
RPM: 842 /min
Speed: 0.0 km/h
(no units): 7.0
Voltage: 13.90 V

-------------------------------------------------------------------------------
Address 46: Central Conv. Labels: 3C0-959-433-46.clb
Part No SW: 3C0 959 433 AR HW: 3C0 959 433 AR
Component: KSG PQ46 ELV 043 0612
Revision: 00043000 Serial number: VWZCZ000000000
Coding: 10910A0001860E7630049415700A0F0B6078A1
Shop #: WSC 00028 028 00001
VCID: 7AFB1463352A82CEDA7-802F

Subsystem 1 - Component: Sounder n.mounted

Subsystem 2 - Component: NGS n.mounted

Subsystem 3 - Component: IRUE n.mounted

No fault code found.

-------------------------------------------------------------------------------
Address 52: Door Elect, Pass. (J387) Labels: 3C0-959-70X-GEN4.clb
Part No SW: 3C0 959 702 HW: 3C0 959 792
Component: TUER-SG BT 002 0305
Revision: 15101005 Serial number: 0000183645
Coding: 0000B4
Shop #: WSC 00028 028 00021
ASAM Dataset: EV_DCU52BrosePasseSide A03004
ROD: EV_DCU52BrosePasseSide.rod
VCID: E6C3D0131992962E8EF-80B3

Slave Passenger:
Subsystem 1 - Part No SW: 3C0 959 704 HW: 3C0 959 794 Labels: 1K0-959-70X-GEN4.CLB
Component: J389__TSG-HR 004 0402
Serial number: 00000001223808
Coding: 000090

2 Faults Found:
66562 - Heated Exterior Mirror
B11F8 14 [009] - Open or Short to Ground
Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 1
Reset counter: 117
Mileage: 319153 km
Date: 2127.14.31
Time: 18:30:27

68102 - Function Restricted due to Missing Message(s)
U1111 00 [009] - -
Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 6
Fault Frequency: 2
Reset counter: 133
Mileage: 319682 km
Date: 2127.14.31
Time: 15:00:04

-------------------------------------------------------------------------------
Address 53: Parking Brake Labels: 5N0-907-801.clb
Part No SW: 3C8 907 801 E HW: 3C8 907 801 E
Component: J540 EPB3 VW-15417 0007
Revision: 010 Serial number: 00000000108099
Coding: 0000057
Shop #: WSC 00028 028 00001
VCID: 2C57E23B8FFEEC7E18B

-------------------------------------------------------------------------------
Address 56: Radio (J0503) Labels: 5M0-035-1xx-56.clb
Part No SW: 5K0 035 190 B HW: 5K0 035 190 B
Component: Radio RCD510 005 0236
Revision: 00000001 Serial number: VWZ1Z3N1983685
Coding: 0500040004000F
Shop #: WSC 05314 000 00000
VCID: 24470A1B272E243ED0B-8071

3 Faults Found:
01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 4
Reset counter: 133
Mileage: 319682 km
Time Indication: 0
Date: 2063.14.31
Time: 15:00:05

00871 - Bass Speaker Front Right (R23)
011 - Open Circuit
Freeze Frame:
Fault Status: 01101011
Fault Priority: 5
Fault Frequency: 1
Reset counter: 25
Mileage: 316385 km
Time Indication: 0
Date: 2063.14.31
Time: 15:06:59

00856 - Radio Antenna
011 - Open Circuit - Intermittent
Freeze Frame:
Fault Status: 00101011
Fault Priority: 5
Fault Frequency: 48
Reset counter: 174
Mileage: 315797 km
Time Indication: 0
Date: 2063.14.31
Time: 13:37:35

-------------------------------------------------------------------------------
Address 77: Telephone (J412) Labels: 7P6-035-730.clb
Part No SW: 7P6 035 730 M HW: 7P6 035 730 M
Component: TELEFON H15 4216
Revision: 1B001001 Serial number: 00007664438697
Coding: 0B01000000010110
Shop #: WSC 01530 935 00200
ASAM Dataset: EV_UHVNA 002720
ROD: EV_UHVNA.rod
VCID: 3C77D27BB79E7CFE88B-8069

1 Fault Found:
12670208 - No Communication with Instrument Cluster
U0155 00 [009] - -
Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 6
Fault Frequency: 3
Reset counter: 133
Mileage: 319682 km
Date: 2127.14.31
Time: 15:00:04

-------------------------------------------------------------------------------
Address 7D: Aux. Heat Labels: 1K0-963-235.lbl
Part No SW: 1K0 963 235 D HW: 1K0 963 235 D
Component: PTC-Element 0404
Revision: 00700000 Serial number:
Shop #: WSC 00000 000 00000
VCID: 2C57E23B8FFEEC7E18B-8079

No fault code found.

End ---------------------------------------------------------------------

**boroda II** » 14 июл 2024, 14:08

Cyborg писал(а):Привет! Вот и у меня приборка выключилась. Причем вчера неожиданно. Оставил продуваться кондиционером заведенную, сам рядом на лавочке сидел)
Сажусь в машину - приборка погасшая. Причем стрелки тахометра, уровня топлива и температуры зависли на последних показателях.

Копался в предах - все в порядке (и под капотом, и у водительского места). Был вчера радостный момент, что после переустановки 11 преда под капотом приборка ожила. Но точно так же через пару минут погасла.

Менять приборку или еще что проверять? Простая белая МФА.
Все работает, включая сигнал, фары и поворотники.

Скан под спойлером

| +
Sunday,14,July,2024,13:34:18:62939
VCDS -- Windows Based VAG/VAS Emulator
VCDS Version: Release 12.12.0 (x64)
Data version: 20130910

VIN: XW8ZZZ3CZAG002632 License Plate:

--------------------------------------------------------------------------------
--------------------------------------------------------------------------------

Chassis Type: 3C (3C0)
Scan: 01 02 03 08 09 15 16 17 19 25 42 44 46 52 53 56 62 72 77 7D

VIN: XW8ZZZ3CZAG002632

01-Engine -- Status: Malfunction 0010
02-Auto Trans -- Status: Malfunction 0010
03-ABS Brakes -- Status: Malfunction 0010
04-Steering Angle -- Status: OK 0000
08-Auto HVAC -- Status: Malfunction 0010
09-Cent. Elect. -- Status: Malfunction 0010
15-Airbags -- Status: Malfunction 0010
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: Cannot be reached 1100
19-CAN Gateway -- Status: Malfunction 0010
25-Immobilizer -- Status: Malfunction 0010
42-Door Elect, Driver -- Status: Malfunction 0010
44-Steering Assist -- Status: Malfunction 0010
46-Central Conv. -- Status: OK 0000
52-Door Elect, Pass. -- Status: Malfunction 0010
53-Parking Brake -- Status: Malfunction 0010
56-Radio -- Status: Malfunction 0010
62-Door, Rear Left -- Status: OK 0000
72-Door, Rear Right -- Status: OK 0000
77-Telephone -- Status: Malfunction 0010
7D-Aux. Heat -- Status: OK 0000

-------------------------------------------------------------------------------
Address 01: Engine (CDA) Labels: 06J-907-115-CDA.clb
Part No SW: 06J 906 026 ET HW: 06J 907 309
Component: MED17.5 5772
Revision: AAH11--- Serial number: VWZCZ000000000
Coding: 0404000324070160
Shop #: WSC 00028 028 00001
VCID: 800FE68BD3F6581E143-80D5

2 Faults Found:
000665 - Boost Pressure Regulation
P0299 - 000 - Control Range Not Reached
Freeze Frame:
Fault Status: 01100000
Fault Priority: 0
Fault Frequency: 1
Reset counter: 255
Mileage: 319473 km
Time Indication: 0
Date: 2063.14.31
Time: 21:04:17

Freeze Frame:
RPM: 4494 /min
Load: 87.8 %
Speed: 106.0 km/h
Temperature: 99.0 C
Temperature: 34.0 C
Absolute Pres.: 990.0 mbar
Voltage: 13.970 V

049493 - No Communication with Instrument Cluster
U0155 - 000 -
Freeze Frame:
Fault Status: 01100000
Fault Priority: 0
Fault Frequency: 2
Reset counter: 255
Mileage: 319682 km
Time Indication: 0
Date: 2063.14.31
Time: 15:00:05

Freeze Frame:
RPM: 842 /min
Load: 23.5 %
Speed: 0.0 km/h
Temperature: 102.0 C
Temperature: 78.0 C
Absolute Pres.: 980.0 mbar
Voltage: 13.843 V

Readiness: 0000 0000

-------------------------------------------------------------------------------
Address 02: Auto Trans Labels: 0AM-300-04x.lbl
Part No SW: 0AM 300 048 M HW: 0AM 927 769 D
Component: GSG DSG AG7 431 9033
Revision: 00043014 Serial number: CU501401226951
Coding: 0000020
Shop #: WSC 00046 000 00000
VCID: 3A7BD46375AA42CE9A7-806F

1 Fault Found:
006242 - Powertrain Data Bus
P1862 - 000 - Missing Message from Instrument Cluster
Freeze Frame:
Fault Status: 01100000
Fault Priority: 0
Fault Frequency: 17
Reset counter: 10
Mileage: 319682 km
Time Indication: 0
Date: 2063.14.31
Time: 15:00:05

-------------------------------------------------------------------------------
Address 03: ABS Brakes Labels: 3C0-614-109-C4.clb
Part No SW: 3C0 614 109 AF HW: 3C0 614 109 AF
Component: J104 C4 440 V2 0015
Revision: --025--- Serial number: 00000796084021
Coding: 0004437
Shop #: WSC 00028 790 00310
VCID: 62CB4C03BDBA6A0EE27-8037

3 Faults Found:
00810 - Sensor 1/2 for Brake Pressure
008 - Implausible Signal - Intermittent
Freeze Frame:
Fault Status: 00101000
Fault Priority: 3
Fault Frequency: 6
Reset counter: 158
Mileage: 319245 km
Time Indication: 0
Date: 2063.14.31
Time: 19:47:16

Freeze Frame:
Speed: 0.0 km/h
Hex Value: 0x003A
Voltage: 14.00 V
Bin. Bits: 00011111
Count: 176
Hex Value: 0x0001

01314 - Engine Control Module
013 - Check DTC Memory - Intermittent
Freeze Frame:
Fault Status: 00101101
Fault Priority: 3
Fault Frequency: 2
Reset counter: 164
Mileage: 319371 km
Time Indication: 0
Date: 2063.14.31
Time: 00:00:22

Freeze Frame:
Speed: 0.0 km/h
Hex Value: 0x0000
Voltage: 11.75 V
Bin. Bits: 00011111
Count: 217
Hex Value: 0x0000

01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 3
Fault Frequency: 15
Reset counter: 133
Mileage: 319682 km
Time Indication: 0
Date: 2063.14.31
Time: 15:00:05

Freeze Frame:
Speed: 0.0 km/h
Hex Value: 0x0103
Voltage: 13.50 V
Bin. Bits: 00011111
Count: 152
Hex Value: 0x0000

-------------------------------------------------------------------------------
Address 08: Auto HVAC (J255) Labels: 5K0-907-044.clb
Part No SW: 5K0 907 044 CC HW: 5K0 907 044 CC
Component: Climatronic H15 0709
Revision: 00003001
Coding: 0000000002
Shop #: WSC 00028 028 00021
ASAM Dataset: EV_Climatronic A01006
ROD: EV_ClimaAutoBasis_SE36.rod
VCID: 6ED32833B162DE6E76F-803B

1 Fault Found:
13701456 - Function Restricted due to Missing Message(s)
U1111 00 [009] - -
Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 6
Fault Frequency: 11
Reset counter: 134
Date: 2127.14.31
Time: 15:00:04

-------------------------------------------------------------------------------
Address 09: Cent. Elect. Labels: 3C0-937-049-30-H.lbl
Part No SW: 3C8 937 049 F HW: 3C8 937 049 F
Component: Bordnetz-SG H54 2602
Revision: 00H54000 Serial number: 00000006066244
Coding: A1848F0700041A00470000001E000000000D55435C00012C000000000000
Shop #: WSC 00028 028 00001
VCID: 3467FA5B57CEB4BE40B-8061

Subsystem 1 - Part No: 3C1 955 419 B Labels: 1KX-955-119.CLB
Component: Wischer 091109 006 0208
Coding: 00046997
Shop #: WSC 00028

5 Faults Found:
01504 - Bulb for License-Plate Light (X)
012 - Electrical Fault in Circuit - Intermittent
Freeze Frame:
Fault Status: 00101100
Fault Priority: 2
Fault Frequency: 1
Reset counter: 165
Mileage: 319371 km
Time Indication: 0

Freeze Frame:
ON
Voltage: 11.60 V
ON
ON
OFF
OFF
ON

00985 - Right Tail Light (M2)
012 - Electrical Fault in Circuit - Intermittent
Freeze Frame:
Fault Status: 00111100
Fault Priority: 2
Fault Frequency: 1
Reset counter: 162
Mileage: 319307 km
Time Indication: 0

Freeze Frame:
ON
Voltage: 13.95 V
ON
ON
OFF
OFF
OFF

00978 - Lamp for Low Beam; Left (M29)
010 - Open or Short to Plus - Intermittent
Freeze Frame:
Fault Status: 00101010
Fault Priority: 1
Fault Frequency: 13
Reset counter: 174
Mileage: 319293 km
Time Indication: 0

Freeze Frame:
ON
Voltage: 12.40 V
ON
ON
OFF
OFF
OFF

00979 - Lamp for Low Beam; Right (M31)
010 - Open or Short to Plus - Intermittent
Freeze Frame:
Fault Status: 00101010
Fault Priority: 1
Fault Frequency: 13
Reset counter: 174
Mileage: 319293 km
Time Indication: 0

Freeze Frame:
ON
Voltage: 12.40 V
ON
ON
OFF
OFF
OFF

01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 4
Reset counter: 135
Mileage: 319682 km
Time Indication: 0

Freeze Frame:
ON
Voltage: 13.65 V
ON
ON
OFF
OFF
OFF

-------------------------------------------------------------------------------
Address 15: Airbags Labels: 5N0-959-655.lbl
Part No SW: 5N0 959 655 J HW: 5N0 959 655 J
Component: J234__00P VW10 HI 1916
Revision: 20013000 Serial number: 003E2PR9RVNW
Coding: 0012368
Shop #: WSC 00028 790 00310
VCID: 4487AA9B076E043EF0B-8011

Subsystem 1 - Serial number: 6332MTS683133359

Subsystem 2 - Serial number: 6342MTS657363449

Subsystem 3 - Serial number: 6351HTS63AM239KR

Subsystem 4 - Serial number: 6361HTS6OKVA76KR

Subsystem 5 - Serial number: 00000000000000000

Subsystem 6 - Serial number: 00000000000000000

1 Fault Found:
01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 2
Reset counter: 173
Mileage: 319682 km
Time Indication: 0
Date: 2063.14.31
Time: 15:00:05

-------------------------------------------------------------------------------
Address 16: Steering wheel (J527) Labels: 3C0-953-569.clb
Part No SW: 3C5 953 501 BE HW: 5K0 953 569 R
Component: LENKS.MODUL 009 0122
Revision: FF010035 Serial number: 20091208100654
Coding: 4980270002
Shop #: WSC 00028 028 00021
ASAM Dataset: EV_VW360SteerWheelUDS A03002
ROD: EV_VW360SteerWheelUDS.rod
VCID: 69D95B2F888C395623D-803C

No fault code found.

-------------------------------------------------------------------------------
Address 17: Instruments
Cannot be reached

-------------------------------------------------------------------------------
Address 19: CAN Gateway Labels: 3C0-907-530-V3.clb
Part No SW: 3C0 907 530 Q HW: 3C0 907 951
Component: J533 Gateway H13 0172
Revision: H13 Serial number: 3620P09C15004F
Coding: FD807F16000602001002
Shop #: WSC 00028 028 00001
VCID: 2F6DF537BEE897663D9-807A

1 Fault Found:
01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 2
Fault Frequency: 3
Reset counter: 133
Mileage: 319682 km
Time Indication: 0

-------------------------------------------------------------------------------
Address 25: Immobilizer Labels: 3C0-959-433-25.clb
Part No SW: 3C0 959 433 AR HW: 3C0 959 433 AR
Component: IMMO 043 0383
Revision: 00043000 Serial number: VWZCZ000000000
Shop #: WSC 131071 1023 2097151
VCID: 7AFB1463352A82CEDA7-802F

Subsystem 1 - Part No: 3C0 905 861 H
Component: ELV 028 0380
3C0905861H ELV 028 0380

1 Fault Found:
01176 - Key
008 - Implausible Signal
Freeze Frame:
Fault Status: 01101000
Fault Priority: 1
Fault Frequency: 1
Reset counter: 124
Mileage: 319371 km
Time Indication: 0
Date: 2063.14.31
Time: 02:58:36

-------------------------------------------------------------------------------
Address 42: Door Elect, Driver (J386) Labels: 3C0-959-70X-GEN4.clb
Part No SW: 3C0 959 701 HW: 3C0 959 793
Component: TUER-SG FT 002 0305
Revision: 13101005 Serial number: 0000175594
Coding: 0000B5
Shop #: WSC 00028 028 00021
ASAM Dataset: EV_DCU42BroseDriveSide A03004
ROD: EV_DCU42BroseDriveSide.rod
VCID: E5C1D71FE4949D36875-80B0

Slave Driver:
Subsystem 1 - Part No SW: 3C0 959 703 HW: 3C0 959 795 Labels: 1K0-959-70X-GEN4.CLB
Component: J388__TSG-HL 004 0402
Serial number: 00000001211374
Coding: 000090

2 Faults Found:
66048 - Motor for Front Window Regulator
B11EC 54 [008] - Missing Calibration / Basic Setting
Intermittent - Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 7
Fault Frequency: 2
Reset counter: 165

68102 - Function Restricted due to Missing Message(s)
U1111 00 [009] - -
Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 6
Fault Frequency: 2
Reset counter: 133
Mileage: 319682 km
Date: 2127.14.31
Time: 15:00:04

-------------------------------------------------------------------------------
Address 44: Steering Assist Labels: 5N1-909-144.clb
Part No SW: 5N1 909 144 K HW: 5N1 909 148 G
Component: J500__APA-BS KL.147 0703
Revision: 1AH03256 Serial number: 00092730222502
Coding: 0000258
Shop #: WSC 00028 028 00001
VCID: 3A7BD46375AA42CE9A7-806F

1 Fault Found:
01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication - MIL ON
Freeze Frame:
Fault Status: 11100100
Fault Priority: 4
Fault Frequency: 16
Reset counter: 134
Mileage: 319682 km
Time Indication: 0
Date: 2063.14.31
Time: 15:00:05

Freeze Frame:
Term 15 On
RPM: 842 /min
Speed: 0.0 km/h
(no units): 7.0
Voltage: 13.90 V

-------------------------------------------------------------------------------
Address 46: Central Conv. Labels: 3C0-959-433-46.clb
Part No SW: 3C0 959 433 AR HW: 3C0 959 433 AR
Component: KSG PQ46 ELV 043 0612
Revision: 00043000 Serial number: VWZCZ000000000
Coding: 10910A0001860E7630049415700A0F0B6078A1
Shop #: WSC 00028 028 00001
VCID: 7AFB1463352A82CEDA7-802F

Subsystem 1 - Component: Sounder n.mounted

Subsystem 2 - Component: NGS n.mounted

Subsystem 3 - Component: IRUE n.mounted

No fault code found.

-------------------------------------------------------------------------------
Address 52: Door Elect, Pass. (J387) Labels: 3C0-959-70X-GEN4.clb
Part No SW: 3C0 959 702 HW: 3C0 959 792
Component: TUER-SG BT 002 0305
Revision: 15101005 Serial number: 0000183645
Coding: 0000B4
Shop #: WSC 00028 028 00021
ASAM Dataset: EV_DCU52BrosePasseSide A03004
ROD: EV_DCU52BrosePasseSide.rod
VCID: E6C3D0131992962E8EF-80B3

Slave Passenger:
Subsystem 1 - Part No SW: 3C0 959 704 HW: 3C0 959 794 Labels: 1K0-959-70X-GEN4.CLB
Component: J389__TSG-HR 004 0402
Serial number: 00000001223808
Coding: 000090

2 Faults Found:
66562 - Heated Exterior Mirror
B11F8 14 [009] - Open or Short to Ground
Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 1
Reset counter: 117
Mileage: 319153 km
Date: 2127.14.31
Time: 18:30:27

68102 - Function Restricted due to Missing Message(s)
U1111 00 [009] - -
Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 6
Fault Frequency: 2
Reset counter: 133
Mileage: 319682 km
Date: 2127.14.31
Time: 15:00:04

-------------------------------------------------------------------------------
Address 53: Parking Brake Labels: 5N0-907-801.clb
Part No SW: 3C8 907 801 E HW: 3C8 907 801 E
Component: J540 EPB3 VW-15417 0007
Revision: 010 Serial number: 00000000108099
Coding: 0000057
Shop #: WSC 00028 028 00001
VCID: 2C57E23B8FFEEC7E18B

-------------------------------------------------------------------------------
Address 56: Radio (J0503) Labels: 5M0-035-1xx-56.clb
Part No SW: 5K0 035 190 B HW: 5K0 035 190 B
Component: Radio RCD510 005 0236
Revision: 00000001 Serial number: VWZ1Z3N1983685
Coding: 0500040004000F
Shop #: WSC 05314 000 00000
VCID: 24470A1B272E243ED0B-8071

3 Faults Found:
01317 - Control Module in Instrument Cluster (J285)
004 - No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 6
Fault Frequency: 4
Reset counter: 133
Mileage: 319682 km
Time Indication: 0
Date: 2063.14.31
Time: 15:00:05

00871 - Bass Speaker Front Right (R23)
011 - Open Circuit
Freeze Frame:
Fault Status: 01101011
Fault Priority: 5
Fault Frequency: 1
Reset counter: 25
Mileage: 316385 km
Time Indication: 0
Date: 2063.14.31
Time: 15:06:59

00856 - Radio Antenna
011 - Open Circuit - Intermittent
Freeze Frame:
Fault Status: 00101011
Fault Priority: 5
Fault Frequency: 48
Reset counter: 174
Mileage: 315797 km
Time Indication: 0
Date: 2063.14.31
Time: 13:37:35

-------------------------------------------------------------------------------
Address 77: Telephone (J412) Labels: 7P6-035-730.clb
Part No SW: 7P6 035 730 M HW: 7P6 035 730 M
Component: TELEFON H15 4216
Revision: 1B001001 Serial number: 00007664438697
Coding: 0B01000000010110
Shop #: WSC 01530 935 00200
ASAM Dataset: EV_UHVNA 002720
ROD: EV_UHVNA.rod
VCID: 3C77D27BB79E7CFE88B-8069

1 Fault Found:
12670208 - No Communication with Instrument Cluster
U0155 00 [009] - -
Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 6
Fault Frequency: 3
Reset counter: 133
Mileage: 319682 km
Date: 2127.14.31
Time: 15:00:04

-------------------------------------------------------------------------------
Address 7D: Aux. Heat Labels: 1K0-963-235.lbl
Part No SW: 1K0 963 235 D HW: 1K0 963 235 D
Component: PTC-Element 0404
Revision: 00700000 Serial number:
Shop #: WSC 00000 000 00000
VCID: 2C57E23B8FFEEC7E18B-8079

No fault code found.

End ---------------------------------------------------------------------

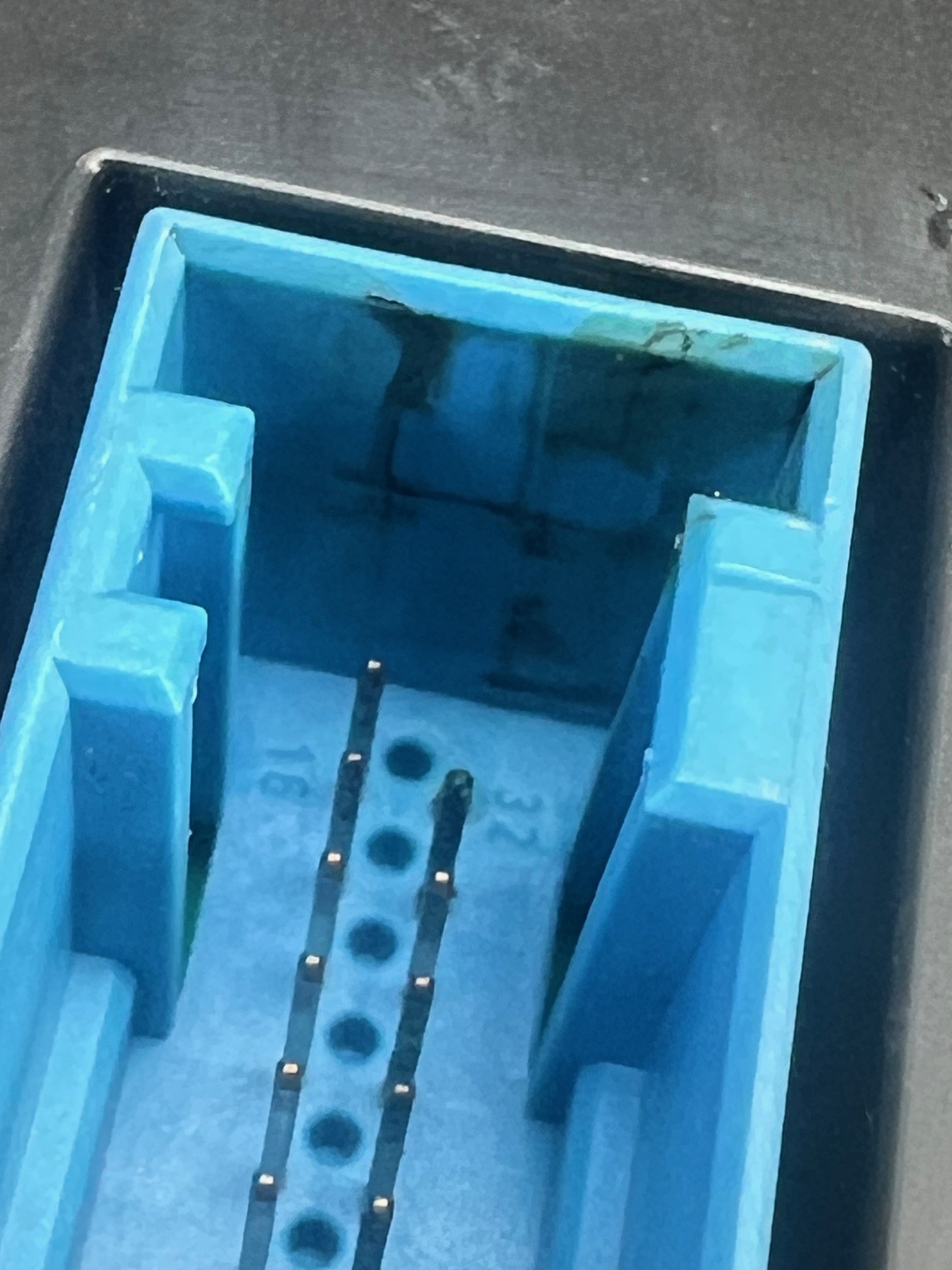

Скорее всего дело в контактах платы приборки.
Возможно разборка с чисткой контактов ее реанимирует.

**Cyborg** » 14 июл 2024, 22:25

boroda II писал(а):Скорее всего дело в контактах платы приборки.
Возможно разборка с чисткой контактов ее реанимирует.

Сейчас вспомнил, что предпосылкой было, что с зимы наблюдал периодически сброшенные часы и пробег. Но не обращал внимание, было раза два.
Попробую разобрать или найти того, кто поможет разобрать. Машина сейчас в отпуске в паре сотен км от дома еще на пару-тройку недель.

А кататься так совершенно некомфортно. Если скорость - это ерунда, есть навигатор в телефоне, то я больше переживаю за уровень топлива и температуру двигателя в такую жаришку.
Их можно как-нить Васей смотреть?

**boroda II** » 14 июл 2024, 23:56

Cyborg писал(а):
Сейчас вспомнил, что предпосылкой было, что с зимы наблюдал периодически сброшенные часы и пробег. Но не обращал внимание, было раза два.
Попробую разобрать или найти того, кто поможет разобрать. Машина сейчас в отпуске в паре сотен км от дома еще на пару-тройку недель.

А кататься так совершенно некомфортно. Если скорость - это ерунда, есть навигатор в телефоне, то я больше переживаю за уровень топлива и температуру двигателя в такую жаришку.
Их можно как-нить Васей смотреть?

Если взять ELM 327 , то можно почти все смотреть через программы на андроиде. типа torque.
Там даже стрелочками может показывать.
На китайские андроид магнитолы тоже выводят.

**Cyborg** » 15 июл 2024, 01:08

С таким подходом даже приборка не нужна

А так в целом сегодня масло впервые за много лет по щупу проверил)

**Ksandr** » 15 июл 2024, 10:05

Cyborg писал(а):С таким подходом даже приборка не нужна
А так в целом сегодня масло впервые за много лет по щупу проверил)

Почему бы для начала не вытащить приборку и глянуть на состояние проводов и контактов, заодно не побрызгать очистителем контактов на разъем?
А, уж потом разбираться в чем проблема : в сигнале или приборке.

**Cyborg** » 21 июл 2024, 01:23

Ksandr писал(а):Почему бы для начала не вытащить приборку и глянуть на состояние проводов и контактов, заодно не побрызгать очистителем контактов на разъем?
А, уж потом разбираться в чем проблема : в сигнале или приборке.

Пришли выходные, была возможность поковыряться. В целом действительно проблема в разъеме. Как-то попала влага, сгнил один пин и от него почти ничего не осталось.
Зачистил остатки, зафиксировал пока так разъем, сегодня покатался - пока работает. Но принциписально нужно его восстанавливать. Точно не сейчас пока машина далековато от дома.

Спасибо за советы!

: 5.jpg (169.41 Кб) Просмотров: 3107

Volkswagen Passat B6 club

Приборная панель не работает!!!

Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Re: Приборная панель не работает!!!

Кто сейчас на конференции
