Не горит один диод в ДХО.Фото

[Jack92]

Установил ДХО в решётках ПТФ.

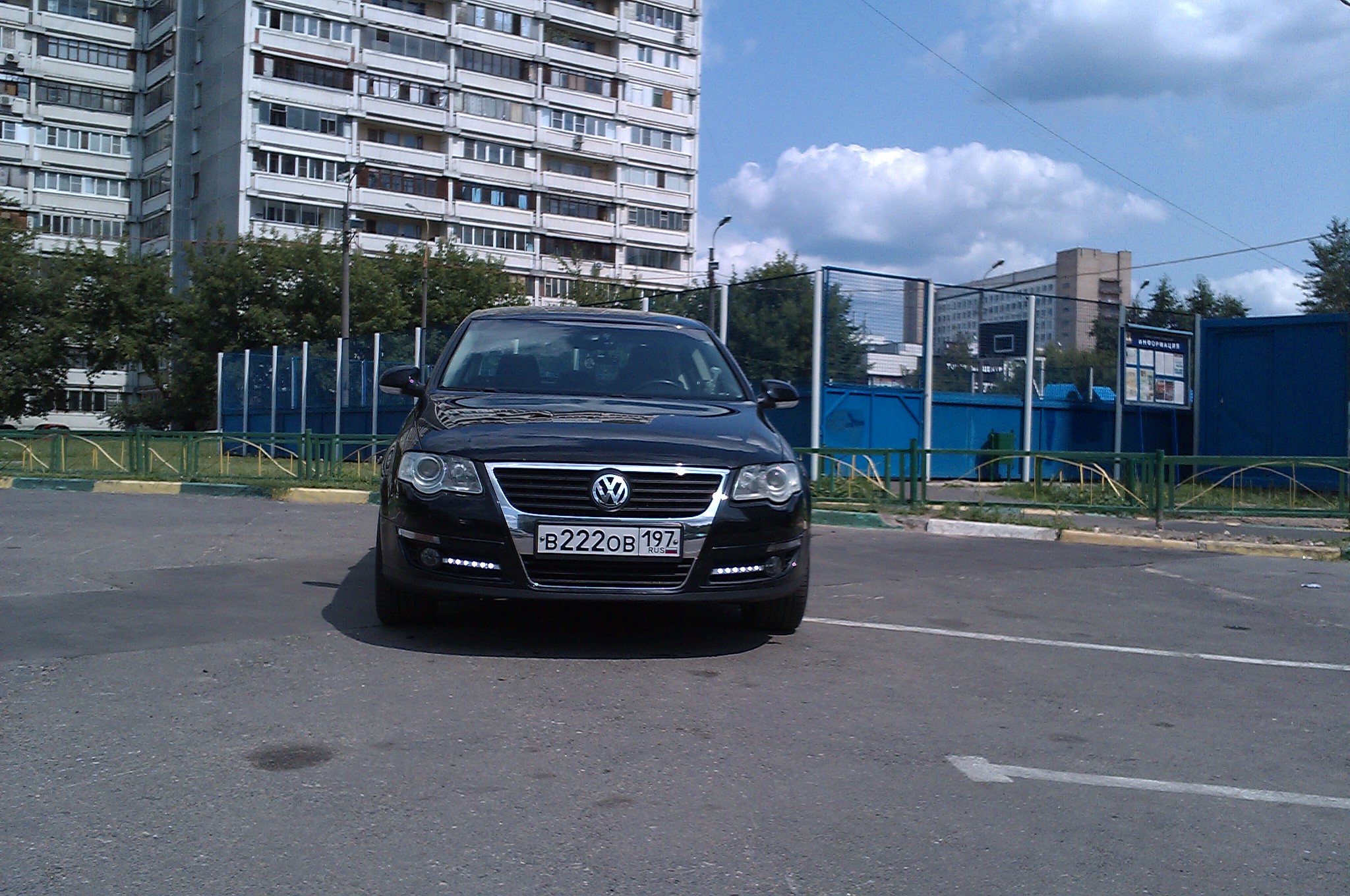

Вот так было:

Потом влевом ДХО перестал гореть онин диод.Решил посмотреть в чём дело.Вот что из этого получилось:

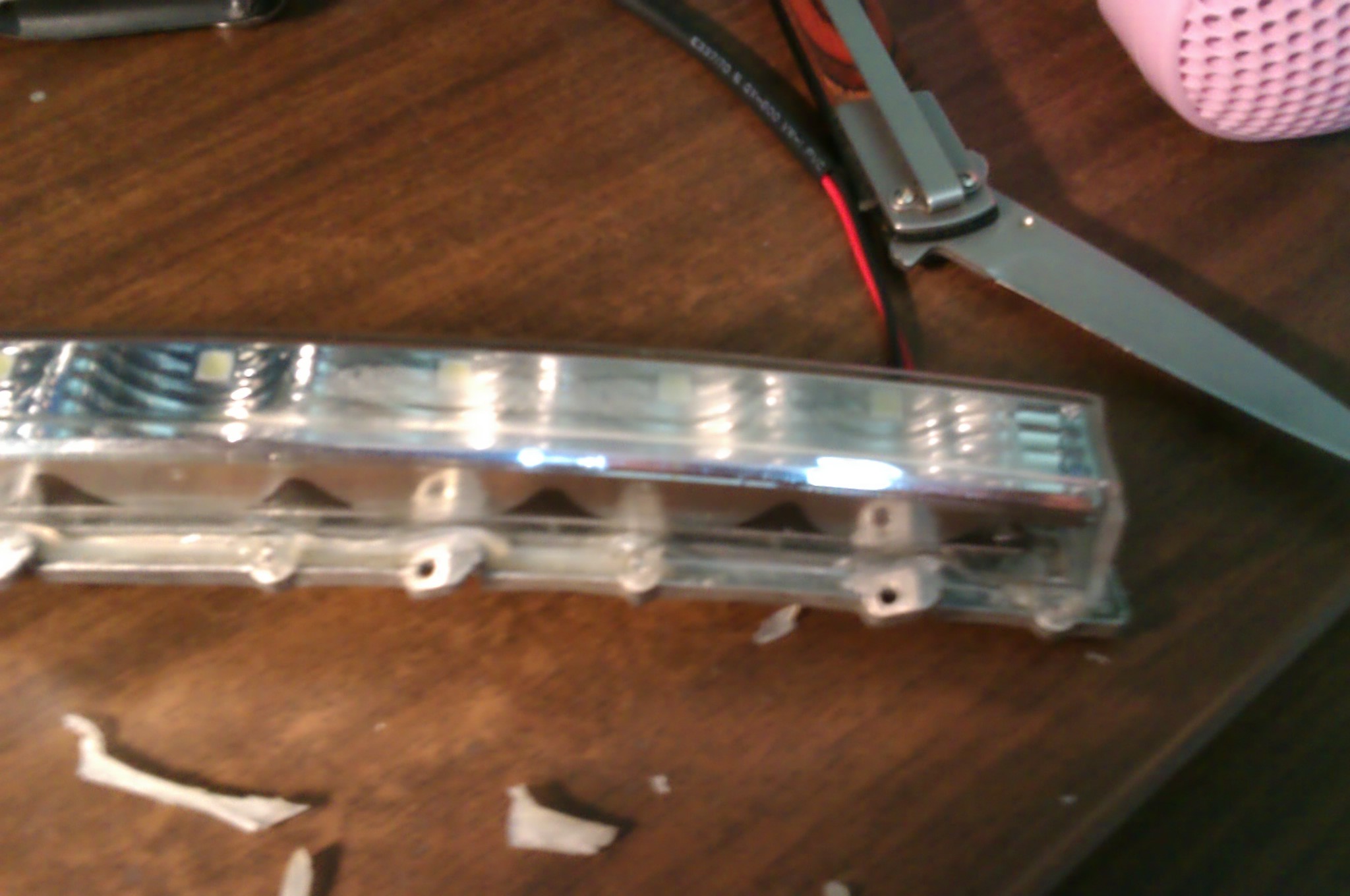

По краям всё залито герметиком.

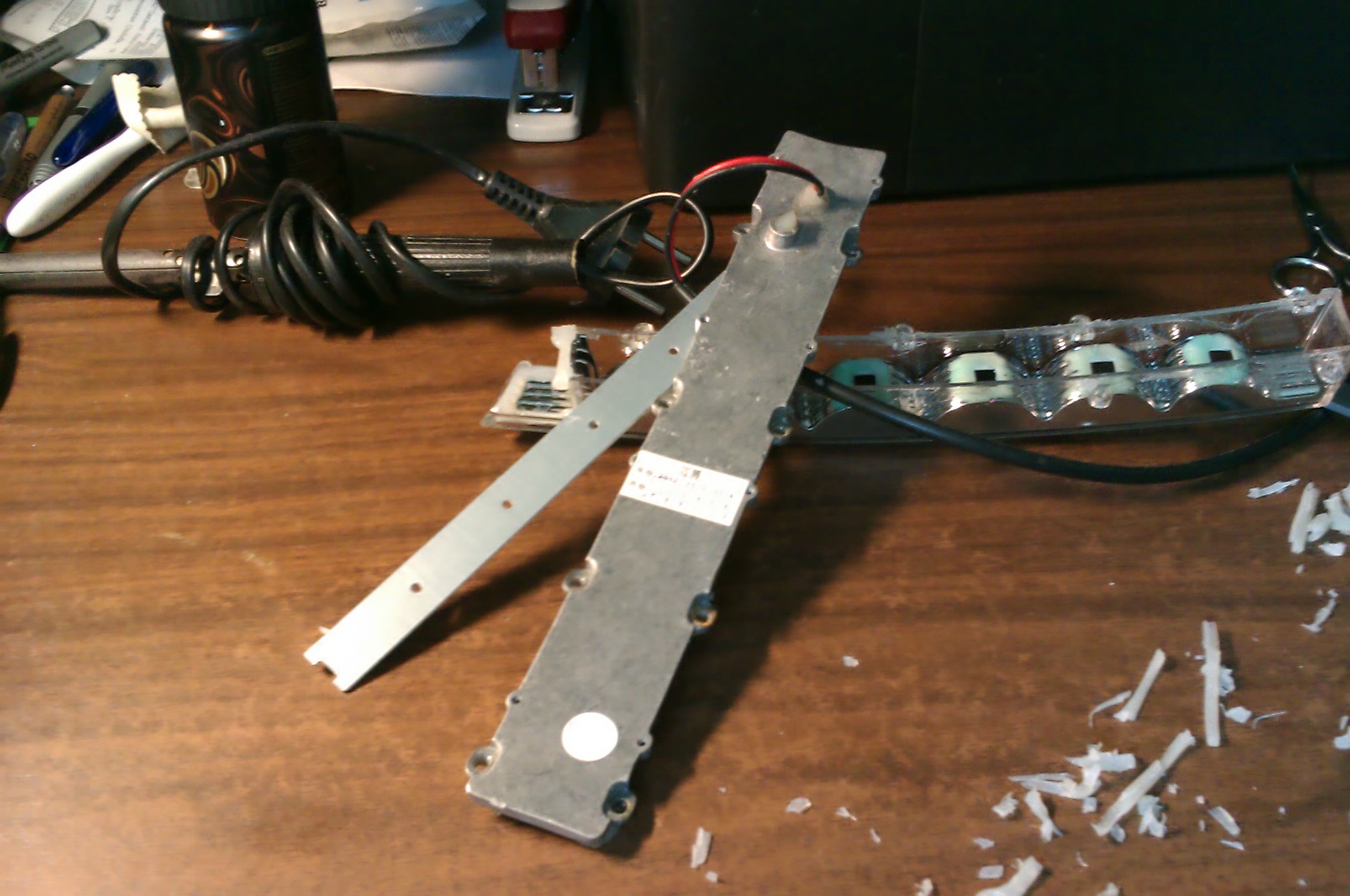

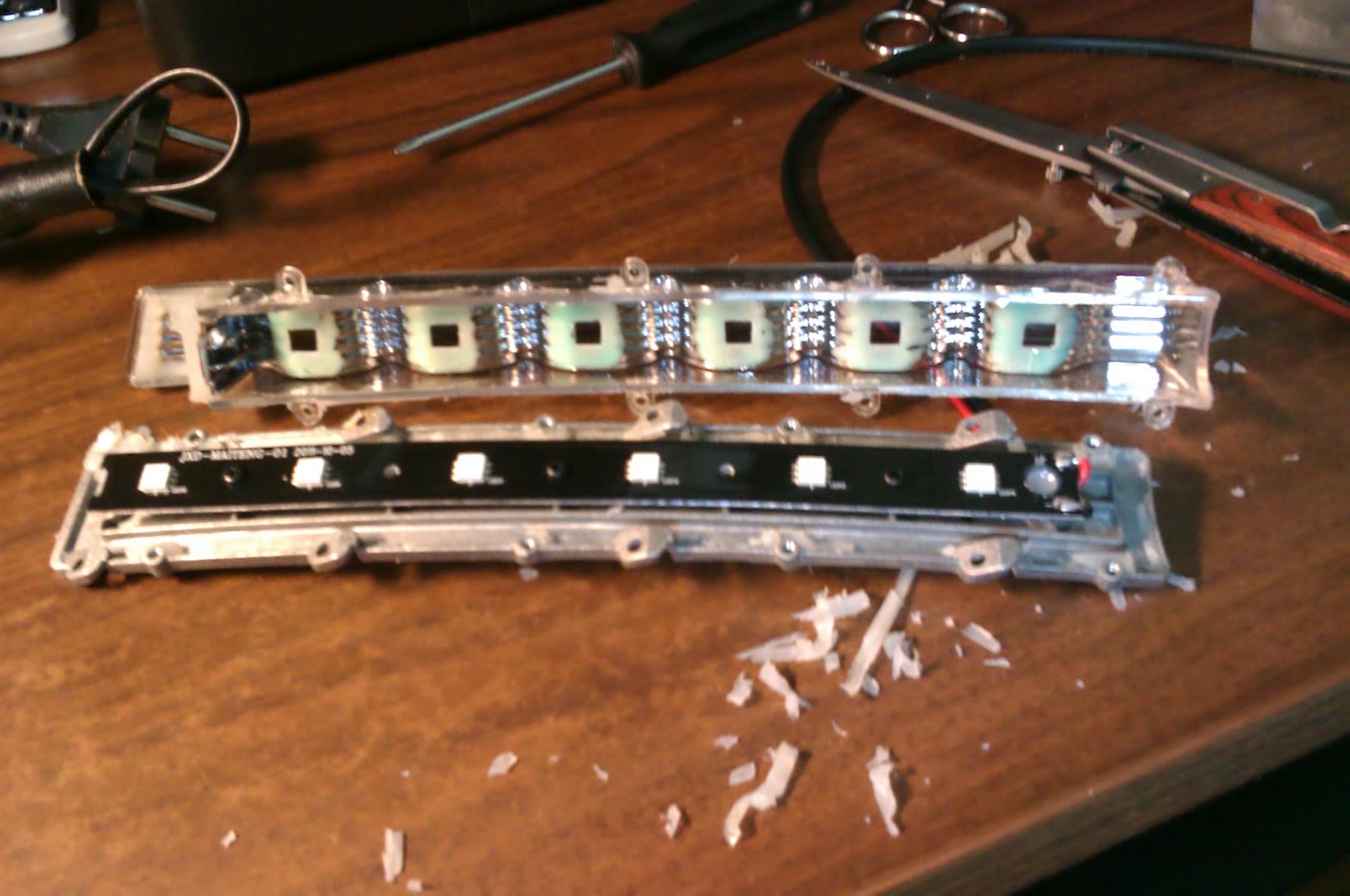

Разбираем

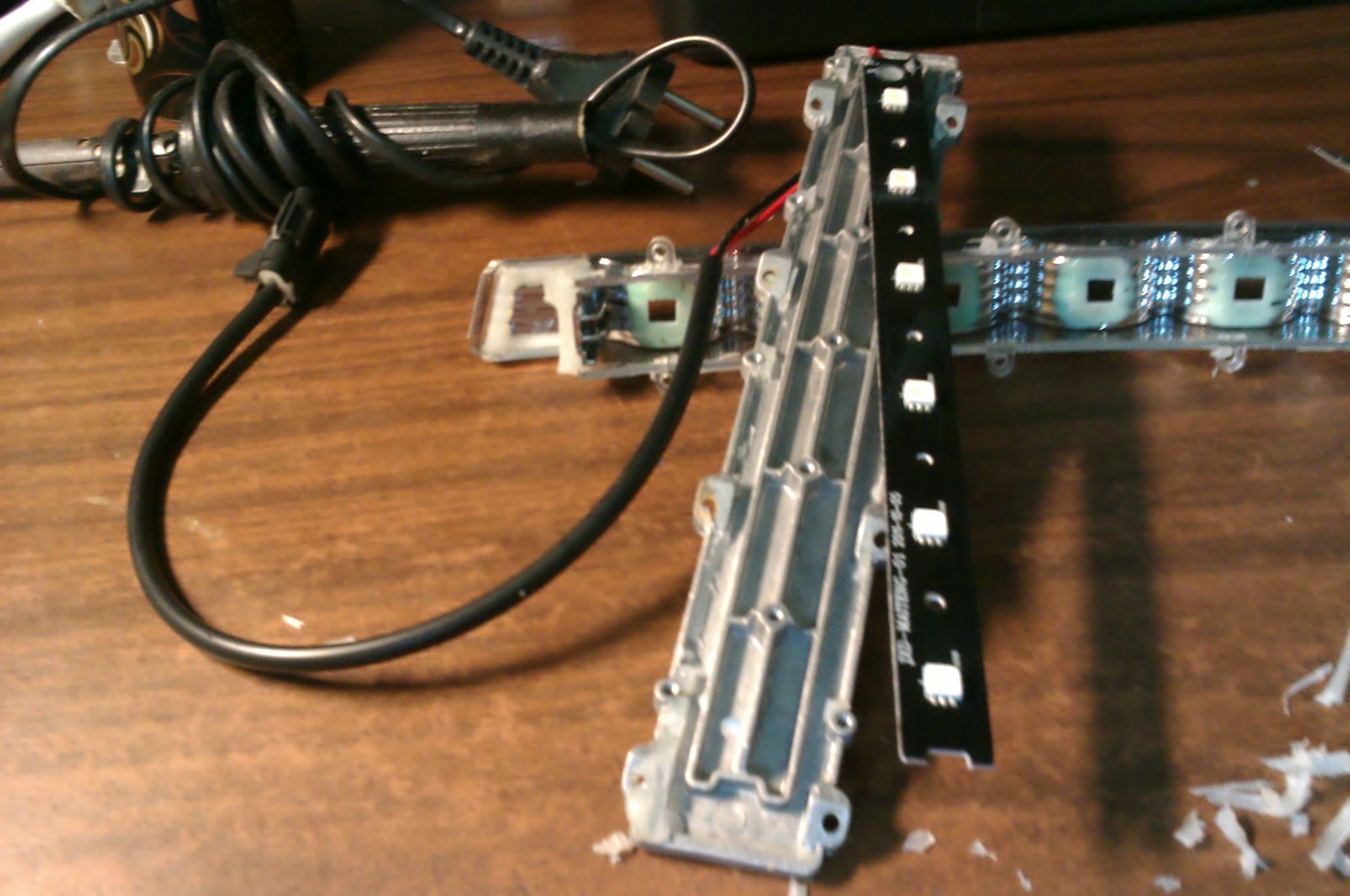

И видим,что пропаять там ни чего не получится!

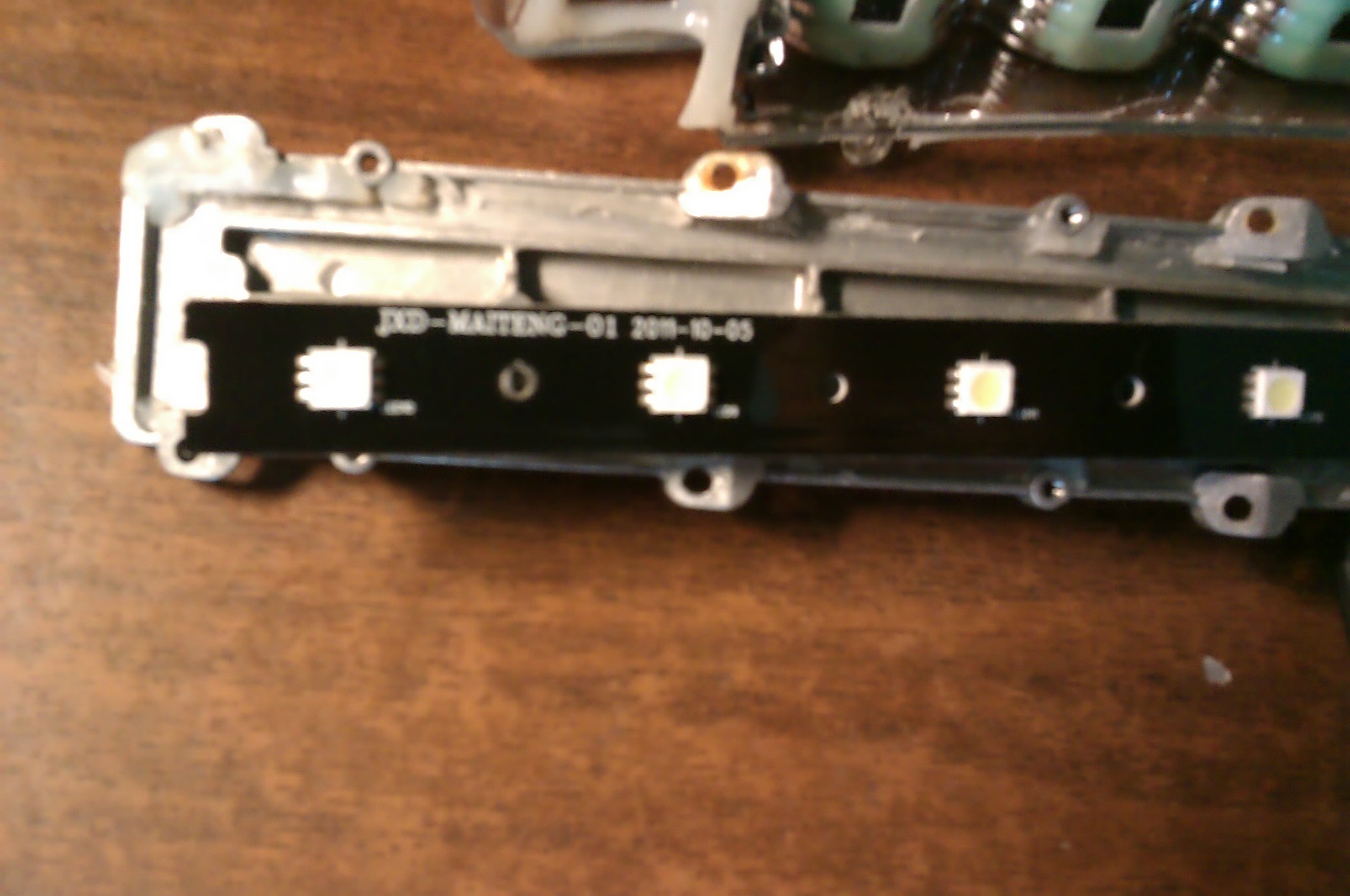

Это закрытая,металическая(скорее аллюминевая) диодная лента с названием: JXD-MAITENG-01

Что будем думать,комрады? Расположение диодов 60 на метр.В результате сейчас вот такая байда:

Один диод горит в пол-накала.Какие будут мысли?

[Jack92]

Пока в голову приходит самый простой выход.По откусывать кусачками диоды,которые к тому же горят синим светом.И приклеить ленту с самыми яркими белыми диодами. Как вам мысля?
Кстати,может у кого-нибудь,в Москве найдётся лента 60 шт\метр,белая.Нужно 12 диодов.Могу поменяться на яркую жёлтую,для поворотников в зеркалах,влагозащищённую.Туда тоже нужно 2х6шт.
Беспокоит теплоотвод.Выдержит лента длительное горение? Ведь эта на основе алюминиевой пластины сделана и прикручена к,своего рода,алюминиевому радиатору.И стоит скорее не лента,а полоска из 12 диодов,которая делится пополам.Контакты только с обеих сторон.По другому не отрежешь.Может китайцы её специально делают для таких ДХО?

[pashustic]

Jack92
Никакая это не лента!!Эта три кристала в одном корпусе. Соединены согласно плате последовательно. Тебе сдувать его феном и ставить!!я у себя так делал, все работает. Случилось когда подключил дхо напрямую

[Jack92]

Привет,Паш! Давай начнём по порядку:

Никакая это не лента!!

И стоит скорее не лента

Эта три кристала в одном корпусе

В "потухшем диоде действительно просматривается три светящихся точки внутри!

Тебе сдувать его феном

Кого сдувать?

ставить!!

Что ставить? и Куда?

Случилось когда подключил дхо напрямую

Я тебе уже писал,что когда мы с Василием подключали эти ДХО было впечатление,что блок,который идёт в комплекте играет только декоративную функцию.Ни управляющий провод не "работает",ни переключатель на нижней крышке! Возможно внутри этой коробочки просто проходят провода без каких-либо плат и схем.Сегодня вскрою и посмотрю.Хотя смотреть мало-нужно прозванивать всю эту кухню!

[pashustic]

Кого сдувать?

Сгоревший диод!

Я тебе уже писал,что когда мы с Василием подключали эти ДХО было впечатление,что блок,который идёт в комплекте играет только декоративную функцию.Ни управляющий провод не "работает",ни переключатель на нижней крышке! Возможно внутри этой коробочки просто проходят провода без каких-либо плат и схем.Сегодня вскрою и посмотрю.Хотя смотреть мало-нужно прозванивать всю эту кухню!

Этот блок выполняет функцию стабилизатора напряжения!!Без него кирдык будет диодам

[Jack92]

Сгоревший диод!

А на его место припаивать другой? И как "сдувать" феном?

[Jack92]

Чево все молчат? 125 просмотров и что?

[pashustic]

А на его место припаивать другой? И как "сдувать" феном?

Именно !!! Брать фен ..ставить темпу 280 и вперед!!В любом сервисе думаю фен есть, либо взять у друзей кто строительством занимается!

[Jack92]

Я так понял лента "сдуется" с пластинки? И нужно сверху наклеить новую?

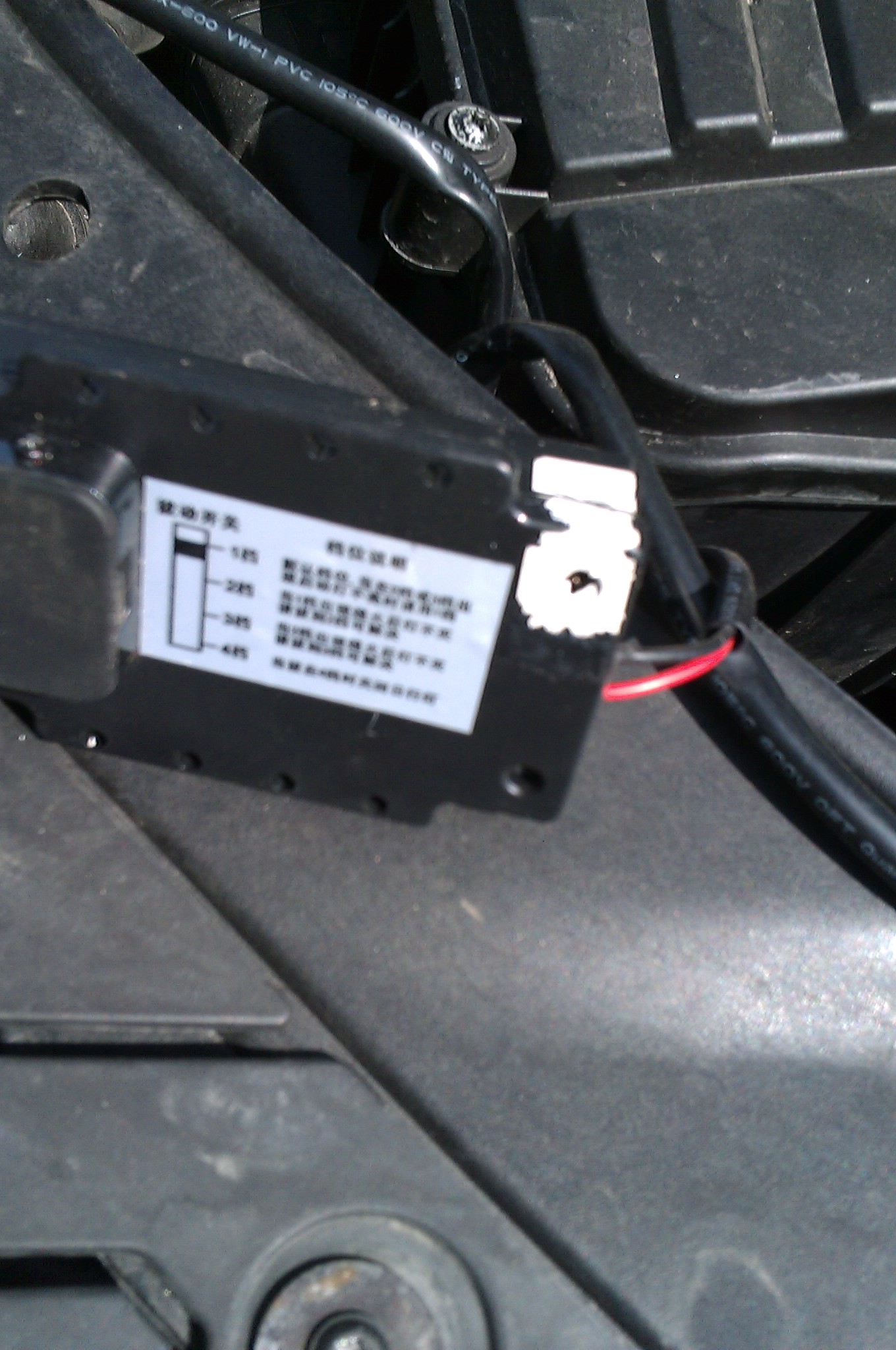

Вчера вскрывал блок ДХО.Был неприятно удивлён-он явно уже вскрывался до меня!
Вот что я увидел:

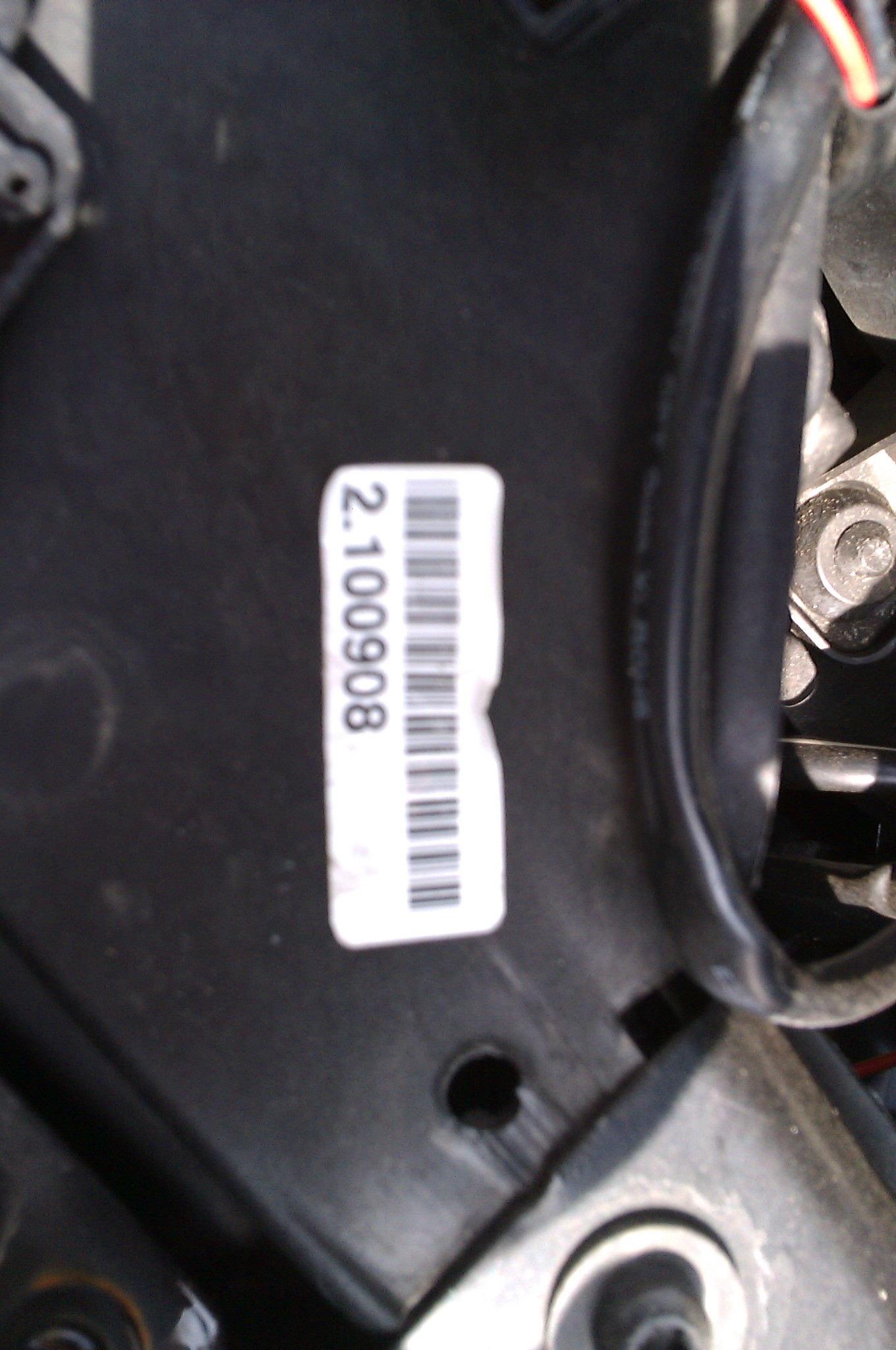

А сверху был налеплен вот этот штрих-код(видимо,как гарантия качества):

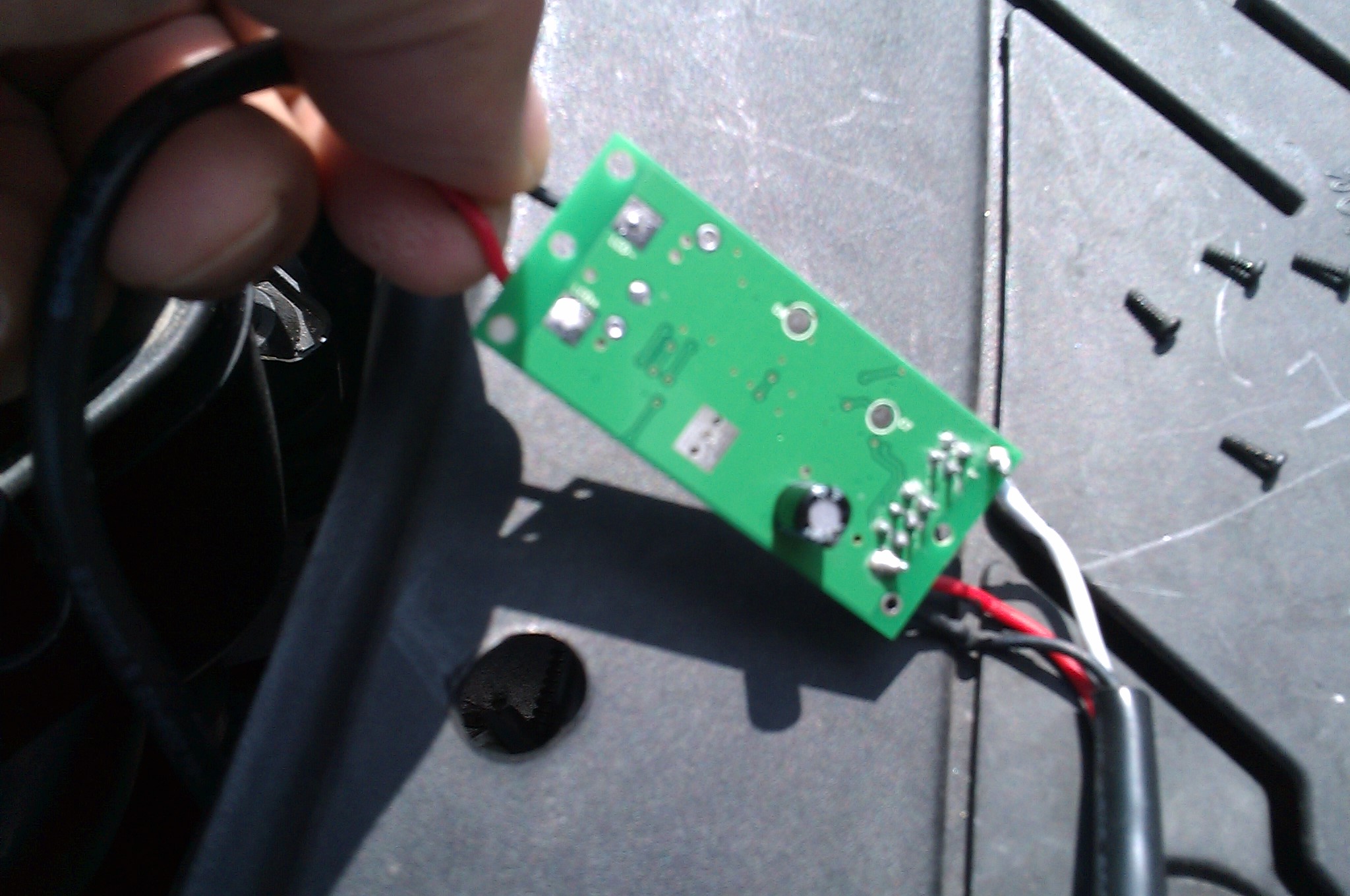

Вот,что было внутри:

Всё-таки хотелось бы знать:если я уберу старые диоды и приклею обыкновенную ленту,они будут "работать"? Просто я не понимаю,как можно впаять один диод.

[PAMA]

Есть ленты с такими диодами на три кристалла.
А горят они изза перегрева скорее всего

[pashustic]

Я так понял лента "сдуется" с пластинки?

С чего вы взяли что там лента Там обычный трехкристальный диод + плата с разводкой!!Гибкой ленты там не наблюдается!

Просто я не понимаю,как можно впаять один диод.

Я тебе уже сто раз в личке писал.
Берешь строительный фен, темпа примерна 250.малые обороты вента. Сдуваешь битый диод, флюсом и паялой равняешь место от припоя, далее ставишь новый диод и запаиваешь!!Вот и все!

[Jack92]

Есть ленты с такими диодами на три кристалла.
А горят они изза перегрева скорее всего

РАМА,а если вклеить новую ленту,то что будет? Как впаять один диод,тем более подбирать его по цвету-я понятия не имею.Плюс к этому,два диода после притухжего уже почти не светят.
Основной вопрос заключается в том,что будет ,если приклеить новую ленту.Она не выдержит нагрузки?

[pashustic]

Jack92
В яркость можешь не попасть. Был бы в Питере, сыпанул чуток тебе диодов

[Bad Boy]

Эдик, признайся, ты опять кроил и купил китайские ДХО, да ещё немного б/у?
Чем этот колхоз лепить, да ещё с гемором, не проще было, ПТФ под диодные лампы поставить и включить ДХО штатно, одним движением шнурка?

[Jack92]

В яркость можешь не попасть.

Так я же и говорю о новой ленте!

Эдик, признайся, ты опять кроил и купил китайские ДХО

Признаюсь.Но я не кроил.Просто "при всём богатстве выбора-другой альтернативы нет"!

да ещё немного б/у?

Ну,кто ж мог знать?

ПТФ под диодные лампы поставить и включить ДХО штатно,

Тогда теряются ПТФ.А света и так не хватает!
Вот и мучает меня вопрос;"Есди поставить простые светодиодные ленты-они выдержат?"

[PAMA]

Jack92
меняй ленту в обоих сразу
думаю что подойдет и гореть будет по любому

[Jack92]

Jack92
меняй ленту в обоих сразу
думаю что подойдет и гореть будет по любому

У меня есть мысля отрезать по размеру люминевые полоски и на них наклеить ленту.Люминий бует играть роль теплоотвода.Ведь он в свою олчередь тоже прикручивается к люминию.Другого выхода пока не вижу.
Ты ведь,вроде ,делал ДХО в поворотники бампера? Каков был результат?

[Vasily_b6]

Да лента не особо греет, можешь и так клеить. Дело в том, что нужна ооочень сверхяркая лента. Одна маленькая ленточка как то не айс. У самого сверхяркий патронтаж герметичный засунут (рекламщик подогнал рубля за 1.5-2 где-то) так у меня в каждом дхо около метра ушло гирлянды, результат виден;)

[Jack92]

Дело в том, что нужна ооочень сверхяркая лента.

Типа этой: http://www.fedomo.ru/product/5050-15w-1 ... vet_20083/

[PAMA]

Ты ведь,вроде ,делал ДХО в поворотники бампера? Каков был результат?

встретил на дороге на днях свой пассат - до сих пор работают, но потускнели

по ссылке обычная лента с диодами как у тебя сейчас впаяны
но они ярче простых (однокристальных) плюс у тебя отражатель еще стоит
так-что бери их и ставь

[Jack92]

до сих пор работают, но потускнели

А ты блок ДХО ставил? Или просто напрямую подключил?
Нужно поискать вот такой: http://d.a.d-cd.net/3abb2c8s-480.jpg
Он идёт в комплекте с ДХО.Но попробую поискать отдельно.
А в идеале нужно искать вот такой(очень похож на пятиконтактное реле): http://www.drive2.ru/cars/moskvich/2141 ... al/140533/

[PAMA]

А ты блок ДХО ставил? Или просто напрямую подключил?

а зачем он нужен? у меня и так все нормально работало
штатные ДХО для R-версий например тоже без блоков идут

[Vasily_b6]

Короч, если горит - найди время - заедь - все сделаем! Или передай мне на пару дней - найду время - наваяю тебе за пирожок добротно, но без фанатизма. Если с фанатизмом...боюсь пол морды расплавится)))

[Jack92]

штатные ДХО для R-версий например тоже без блоков идут

А релюху ставят только для переключения режимов работы?

[Jack92]

Короч, если горит - найди время - заедь - все сделаем! Или передай мне на пару дней - найду время - наваяю тебе за пирожок добротно, но без фанатизма. Если с фанатизмом...боюсь пол морды расплавится)))

Вась,поискал по инету сверхяркую ленту.Продаётся только рулонами.Посмотрю ещё в южке.
Когда будешь свободен,что бы я мог завтра подъехать? А на встрече установим!
