КАК ОПРЕДЕЛИТЬ КАКОЙ ПРОВОД НА РАЗЪЁМЕ ФАРЫ ЕСТЬ ПЛЮС

[PAMA]

у меня два кольца
производители разные (Валео и Корона ЕСЕ)
компоновка и сами компоненты абсолютно разные
диоды на них тоже разные видно сразу отличие, но в свечении не отличаются ничем
на каждом диоде светится по две точки (а не три)

надписи на платах:
Валео
В959А
ВОТ
4
с обратной стороны - 111509200800427U103V13B

CORONA ЕСЕ
85976-1
comelta
с обратной стороны - 04.1an080SU1-1-3/U1-4-3B 1537765 PASS

размеры диодов одинаковы на обеих платах
д/ш/в (в мм) 3,3/2,8/1,9

дальше фото имеющихся плат
(под рукой только 5Мпикс)

[PAMA]

[PAMA]

[PAMA]

[PAMA]

надеюсь кому поможет инфа

[pashustic]

PAMA
Спасибо огромное!!По размера понятно это диоды SMD 3528 , по размерам!!ТЕперь по канделам угадать!!

[PAMA]

если ты про эти то сразу скажу что нет не они

[PAMA]

вот эти очень сильно похожи!

http://www.e-led.ru/view_post.php?grup=7&cat=7

[Sancho]

PAMA
Посмотри пожалуйста на светодиод. Там Сколько ниток в светодиоде? (количество проводков) 2 или 3 ? Ну а лучше сфоткай в режиме "Макро" с самого минимального расстояния. Будет сразу понятно всем.

[PAMA]

Sancho
две нитки все как на фото выше!

[Яуген]

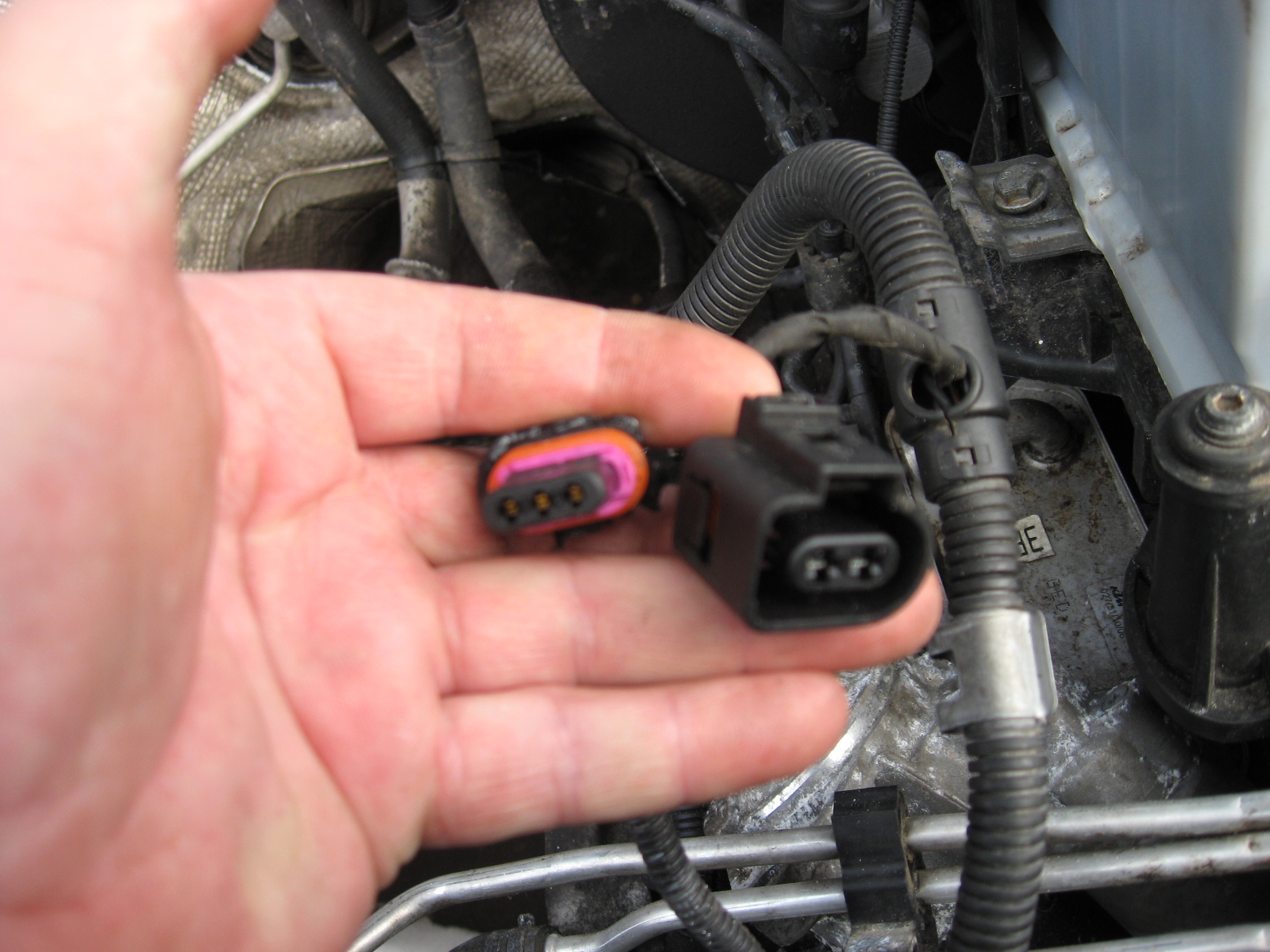

Ребята, дайте совет, развалился корпус фишки, фишка на датчик оборотов коленвала. Срезать и напаять другую(надо купить) или забить и на изоленту?

[slavik049]

Срезать и напаять!

[Vasily_b6]

Приветствую, почитал тему, посмотрел другие. Есть вопросы по подключению дхо.
Сейчас мои дхо еще в работе, но на днях буду ставить и решил сегодня проводку подключить. Есть несколько схем:
1) дхо должны загораться от зажигания, а в габаритках будут диоды без обманок, но рабочие вместе с дхо. Таким образом при включении габариток, дхо продолжают гореть.
Такое подключение возможно через реле? Т.е. Я от акумма тяну провод плюс на дхо через реле, и параллельно протягиваю плюс через это реле от габариток. Т.е. Реле должно работать - разрывать цепь от акумма - при включение габариток. Я правильно мыслю?
Вопрос: где врезаться в постоянный плюс при зажигании? Где врезаться к габариткам? Сегодня снял фишку с фары : прозвонил с соседней лампой габаритов: 3 контакт (что-то с желтой полоской). Потом фишку вставил обратно, а вот снять ее больше никак не получается(((((

2) дхо включаются при включении птф (у меня в бампере их нет!!!!) куда подключаться?
Спасибо

[Sancho]

ДХО запрещено включать с габаритными огнями.

[Vasily_b6]

А кто сказал, что это дхо, а не птф?)))
Спасибо за замечание, но это не меняет суть вопроса

[Vasily_b6]

Итак, хочу сделать так
1) присоединяю провод к аккумулятору (? Клема) веду на реле (контакты для замкнутой цепи) и далее на дхо
2) присоединяю провод 2 к габаритам (? К лампочке ИЛИ фишке контакт #3 ИЛИ предам), далее веду на реле на контакт, который размыкает цепь и опять на дхо.
Таким образом, завел- загорелись дхо, включил габаритки- дхо не тухнут

Вопросы:
Конфликтовать ничего не будет???
Куда подключиться на зажигание?
Как врезаться в габариты?
Какое реле вазовское в итоге рабочее?
Нужно ли второе реле, чтоб подключить аналогично и вторую дхо? Или габаритки запаралелены и можно все подключить через одно реле на левую фару, а от нее уже на вторую вывести (это важно, т.к. Напоминаю, что будут в габаритах диоды без обманок, которые, надеюсь в паре с дхо обманут комп).

[Максимус]

ДХО запрещено включать с габаритными огнями.

А можно подробнее почему, вроде наоборот именно так и надо их подключать

[VW6]

ДХО запрещено включать с габаритными огнями.

А можно подробнее почему, вроде наоборот именно так и надо их подключать

ждёмс

[PAMA]

Vasily_b6
ДХО магазинный с модулем или самоделка?
гореть должны как с габаритами так и без них? (постоянно даже когда зимой зажигание включиш в -30 и будешь пытаться завести они тоже гореть будут?)
какие фары - ксенон/галоген?

если в бампере нет ПТФ то и за бампером тоже их нет я имею ввиду проводку, реле и т.д.

[Vasily_b6]

Дхо самопал,
Про зиму не подумал, но пока не актуально. Хотя можно сразу на паркинг подключиться, т.е. Вывести еще одно руле от постоянки, когда с паркинга снимаешь - замыкает цепь и идет постоянка на дрл (кто-нить делал так?)
Да, гореть должны как с габаритами так и без, скорее всего наоборот : это габариты будут гореть только с дхо (диоды в габаритах без обманок).
Фары галоген пока, птф нет. Провода сам тянуть буду с реле

[PAMA]

можно просто подключить на габариты и все - у меня сейчас так сделано, раньше было от птф как дхо, но езжу с включенно подсветкой в машине, поэтому просто дхо не актуально
если у тебя галоген, то на фары приходит постоянный плюс при включении зажигания (корректор) можно взять питание с него
а когда включаешь габатиры то питание с него переключается на питание с габаритов
для этого не обязательно включать в цепь реле, можно использовать диоды
если ты хочешь чтобы при включении ближнего дхо отключились то реле понадобится

[Vasily_b6]

У меня и будут диоды. Т.е. Я просто беру два плюса: от фары (именно коректора) и от габаритов и все? После два провода замыкаю и веду к дхо? Т.е. При включении зажигания, у меня по идее должны сразу включаться габаритки, т.к. Они замкнуты с дхо, а мне это не нужно. Нужно чтоб при заводе только дхо работали, а при включении габариток : габаритки вместе с дхо. Или габаритки массой включаются?
Как подключиться к габаритам???? Если к лампочке, то не гуд совсем, т.к. Провода внутри плафона, герметичность не айс будет, если под пыльником габаритки провод выведу. Можно к фишке общих клемм, подходящей к фаре, но не знаю как снять, вчера как-то получилось, но больше не получается. (Эльзы нет, подскажите). Корректор тоже оттуда могу взять (кстати какой номер контакта, на габаритки у меня 3 приходит в правой фаре)?

[PAMA]

У меня и будут диоды. Т.е. Я просто беру два плюса: от фары (именно коректора) и от габаритов и все? После два провода замыкаю и веду к дхо? Т.е. При включении зажигания, у меня по идее должны сразу включаться габаритки, т.к. Они замкнуты с дхо, а мне это не нужно. Нужно чтоб при заводе только дхо работали, а при включении габариток : габаритки вместе с дхо. Или габаритки массой включаются?

я конечно понимаю что при слове диод у современного человека сразу выскакивает ассоциация - лампочка!
НО!
почитай про диоды в инете, поверь, ты откроешь для себя невероятное - они не только могут светиться, но и применяются для защиты от неправильной полярности (для развязки)
вот их-то я тебе и советовал поставить

Как подключиться к габаритам???? Если к лампочке, то не гуд совсем, т.к. Провода внутри плафона, герметичность не айс будет, если под пыльником габаритки провод выведу. Можно к фишке общих клемм, подходящей к фаре, но не знаю как снять, вчера как-то получилось, но больше не получается. (Эльзы нет, подскажите). Корректор тоже оттуда могу взять (кстати какой номер контакта, на габаритки у меня 3 приходит в правой фаре)?

врезайся в проводку!
чтобы снять фишку надо немного нажать на лепесток сбоку (выступ увидишь)
а чтобы наверняка нажалось и разфиксировалось (просто бывает туго очень) - сначала как-бы немного одень ее посильнее, а потом уже нажимай и тяни!

[Vasily_b6]

Я имел ввиду 100 процентные диоды, а не лампочки, специально пишу диоды без обманики;)
Пипку на фишке помню, вчера ее и так и так, а она не хочет. Если смотреть сверху на фару (со стороны пассажира) то пипка получается в виде (Г) . Прорезь сверху, засовывав тонкую отвертку - не получалось. Или нужно было просто надавить на эту пипку в сторону фары и одновременно тянуть за штекер в обратную сторону?
Как-то ведь снял вчера, но снималась туго- поддевал отверткой.
Рама спасибо.
Значит конфликтовать не будет, если два провода подведу к плюсу на дхо (один от габариток, второй от корректора), просто получается, что я просто возьму и одним проводом габаритку с корректором соеденю)!?
Кажется доперло: были бы лампы - такую операцию делать нельзя было бы, а с диодами можно. Но блин какая хрен разница если плюс на диоде общий и для корректора и габаритки? Что-то запутался совсем(

[PAMA]

Пипку на фишке помню, вчера ее и так и так, а она не хочет. Если смотреть сверху на фару (со стороны пассажира) то пипка получается в виде (Г) . Прорезь сверху, засовывав тонкую отвертку - не получалось. Или нужно было просто надавить на эту пипку в сторону фары и одновременно тянуть за штекер в обратную сторону?Как-то ведь снял вчера, но снималась туго- поддевал отверткой.

с отверткой тоже можно снять, ты рассмотри разъем поближе как устроен (не обязательно этот, соседние похожи)

Рама спасибо.

да тут пока не за что еще

Значит конфликтовать не будет, если два провода подведу к плюсу на дхо (один от габариток, второй от корректора), просто получается, что я просто возьму и одним проводом габаритку с корректором соеденю)!?

БУДЕТ!

Кажется доперло: были бы лампы - такую операцию делать нельзя было бы, а с диодами можно. Но блин какая хрен разница если плюс на диоде общий и для корректора и габаритки? Что-то запутался совсем(

нет не доперло

Я имел ввиду 100 процентные диоды, а не лампочки, специально пишу диоды без обманики;)

что такое 100% диод?
ты ничего не понял
а я имел ввиду что СВЕТОДИОД это тоже типа ДИОД, но бывают и не СВЕТО-! понимаешь?!
назначение у диодов разное, не только светить но и многое другое, про выпрямители слышал хоть раз? радио в детстве разбирал?
можно диод поставить чтобы не было конфликта в бортовой сети
я смотрю в инете ты не пошукал... а зря!... почитай -сразу часть вопросов отпадет!
