Нужна помощь электрика .

[slavik049]

Добрый вечер всем читающим!
И так начну по порядку ....... пишем все догадки ..предположения и способы проверки.
р.с а так же подколы и критику ....типа(косорукий не чего было лезть ) тоже пишем с чувством юмора в поряде!
Началось все с простой замены звуковых сигналов...... подключал простые от волги (такие стояли и ранее и фишки были срезаны до меня) .
Но после нажатия на сигнал на приборке высветилась огромная "опа" и куча ошибок ! (сигнал к стати пискнул и все.... больше я его не слышал).
Ошибки такие ;
----------------------------------------------
Адрес 01: Электроника двигателя Label: 03G-906-018-BKP.clb
Part No SW: 03G 906 018 A HW: 03G 906 018 A
Компонент: R4 2.0l PPD1.1 9970
Ревизия: --H01--- Серийный номер: VWZCZ000000000
Кодировка: 0000078
Мастерская #: WSC 00168 935 92414
VCID: 234E1395E2CED9B

3 Найдены неисправности:
18060 - Считать данные из памяти неисправностей блока управления коробки передач
P1652 - 008 -
Стоп-кадр:
Статус неисправности: 01101000
Приоритет неисправности: 0
Частота появления ошибки: 1
Индекс забывания: 184
Пробег: 133144 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 21:15:17

Стоп-кадр:
Об/мин: 800 /min
Текст: 32 Nm
Скорость: 5.0 km/h
Текст: 0.0 %
Напряжение: 14.13 V
Бин.биты: 00000000
Бин.биты: 00000000

18057 - Шина данных-привод
P1649 - 009 - отсутствие сообщений от блока управления ABS
Стоп-кадр:
Статус неисправности: 11010100
Приоритет неисправности: 5
Частота появления ошибки: 1
Индекс забывания: 184
Пробег: 133144 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 21:15:17

Стоп-кадр:
Об/мин: 800 /min
Текст: 32 Nm
Скорость: 5.0 km/h
Текст: 0.0 %
Напряжение: 14.24 V
Бин.биты: 10000100
Текст: 184 Nm

28800 - Блок управления электромеханического стояночного тормоза
U0128 - 009 - нет связи
Стоп-кадр:
Статус неисправности: 01100100
Приоритет неисправности: 0
Частота появления ошибки: 1
Индекс забывания: 184
Пробег: 133144 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 21:15:17

Стоп-кадр:
Об/мин: 800 /min
Текст: 32 Nm
Скорость: 5.0 km/h
Текст: 0.0 %
Напряжение: 14.24 V
Бин.биты: 11100100
Бин.биты: 00000000

Готовность: Нет данных

-------------------------------------------------------------------------------
Адрес 02: Электроника КП Label: 02E-300-0xx.clb
Part No SW: 02E 300 042 F HW: 02E 927 770 AE
Компонент: GSG DSG 070 0933
Ревизия: 04507000 Серийный номер: 00000509300490
Кодировка: 0000020
Мастерская #: WSC 00028 028 00001
VCID: 16283A41219CBC3

1 неисправность:
18259 - Шина данных-привод
P1851 - 000 - отсутствие сообщений от блока управления ABS
Стоп-кадр:
Статус неисправности: 01100000
Приоритет неисправности: 0
Индекс забывания: 40
Пробег: 133144 km
Отсчет времени: 0


-------------------------------------------------------------------------------
Адрес 03: Электроника тормозной системы
Не может быть достигнуто

-------------------------------------------------------------------------------
Адрес 08: Электроника кондиционера / отопителя Label: 3C0-907-044.clb
Part No SW: 3C0 907 044 R HW: 3C0 907 044 R
Компонент: ClimatronicPQ46 042 0202
Ревизия: 00042004 Серийный номер: 00000000000000
Мастерская #: WSC 00000 000 00000
VCID: 3064ECD9A338723

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 09: Блок управления бортовой сети Label: 3C0-937-049-23-H.clb
Part No SW: 3C0 937 049 L HW: 3C0 937 049 L
Компонент: Bordnetz-SG H37 1301
Ревизия: 00H37000 Серийный номер: 00000003442161
Кодировка: 038A8F0700501A00000000000A000000000D5D435C0000
Мастерская #: WSC 58700 549 14547
VCID: 3260E6D1AD34403

Подсистема 1 - Part No: 3C1 955 119 Label: 1KX-955-119.CLB
Компонент: Wischer VW461 012 0503
Кодировка: 00065493
Мастерская #: WSC 58700

1 неисправность:
00906 - Звуковой сигнал и двухтоновый звуковой сигнал-H1
009 - обрыв или короткое замыкание на массу
Стоп-кадр:
Статус неисправности: 01101001
Приоритет неисправности: 2
Частота появления ошибки: 1
Индекс забывания: 184
Пробег: 133144 km
Отсчет времени: 0

Стоп-кадр:
вкл
Напряжение: 14.10 V
вкл
вкл
выкл
выкл
выкл


-------------------------------------------------------------------------------
Адрес 15: Подушки безопасности Label: 3C0-909-605.clb
Part No SW: 3C0 909 605 F HW: 3C0 909 605 F
Компонент: 01 AIRBAG VW8 029 2421
Ревизия: 08029000 Серийный номер: 0039USMHGKGW
Кодировка: 0012337
Мастерская #: WSC 00028 028 00001
VCID: 295201BD80E203B

1 неисправность:
01316 - Блок управления тормозов
004 - нет сигнала/связи

-------------------------------------------------------------------------------
Адрес 16: Электроника рулевой колонки Label: 3C0-953-549-SW20.clb
Part No SW: 3C0 953 549 A HW: 3C0 953 549 A
Компонент: Lenksдulenmodul 005 0010
Ревизия: 00005000 Серийный номер: 3C5953507
Кодировка: 0001001
Мастерская #: WSC 00028 028 00001
VCID: 2A50FEB185E4083

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 17: Комбинация приборов Label: 3C0-920-xxx-17.clb
Part No SW: 3C0 920 851 C HW: 3C0 920 851 C
Компонент: KOMBIINSTRUMENT VD1 3840
Ревизия: V0040000 Серийный номер: 00000000000000
Кодировка: 0005105
Мастерская #: WSC 00377 935 67953
VCID: 22401691FDD4D03

2 Найдены неисправности:
00473 - Блок управления электромеханического стояночного тормоза-J540
004 - нет сигнала/связи
Стоп-кадр:
Статус неисправности: 01100100
Приоритет неисправности: 2
Частота появления ошибки: 1
Индекс забывания: 184
Пробег: 133144 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 21:16:12

01316 - Блок управления тормозов
004 - нет сигнала/связи
Стоп-кадр:
Статус неисправности: 01100100
Приоритет неисправности: 2
Частота появления ошибки: 1
Индекс забывания: 184
Пробег: 133144 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 21:16:12


-------------------------------------------------------------------------------
Адрес 18: Дополнительный / автономный отопитель Label: 1K0-815-071.clb
Part No: 1K0 815 071 P
Компонент: Zuheizer 031 1312
Ревизия: A Серийный номер: 09010046
Кодировка: 0000012
Мастерская #: WSC 00028 028 00001
VCID: 3260E6D1AD34403

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 19: Диагностический интерфейс шин данных Label: 3C0-907-530.clb
Part No SW: 3C0 907 530 C HW: 3C0 907 951 A
Компонент: Gateway 007 0040
Ревизия: 00007000 Серийный номер: 0700C05A1404DC
Кодировка: 3F3D1C04CA1002
Мастерская #: WSC 00028 028 00001
VCID: 2142199DF8D2CBB

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 25: Иммобилайзер Label: 3C0-959-433-25.clb
Part No SW: 3C0 959 433 K HW: 3C0 959 433 K
Компонент: IMMO 038 0367
Ревизия: 00038000 Серийный номер: VWZCZ000000000
Мастерская #: WSC 131071 1023 2097151
VCID: 3260E6D1AD34403

Part No: 3C0 905 861 D
Компонент: ELV 024 0370
3C0905861D ELV 024 0370

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 42: Электроника двери водителя Label: 1K0-959-701-MIN2.clb
Part No: 1K0 959 701 K
Компонент: Tuer-SG 024 2365
Кодировка: 0000181
Мастерская #: WSC 00028 028 00001
VCID: 3668DAC1415C5C3

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 44: Усилитель руля Label: 1Kx-909-14x-44.clb
Part No: 1K1 909 144 J
Компонент: EPS_ZFLS Kl.5 D04 1606
Мастерская #: WSC 00000 000 00000
VCID: 3260E6D1AD34403

1 неисправность:
00625 - Сигнал скорости
004 - нет сигнала/связи - Индикатор неисправности ВКЛ
Стоп-кадр:
Пробег: 3120 km
Температура: 27.0°C
Напряжение: 14.10 V
Напряжение: 13.90 V


-------------------------------------------------------------------------------
Адрес 46: Центральный модуль систем комфорта Label: 3C0-959-433-46.clb
Part No SW: 3C0 959 433 K HW: 3C0 959 433 K
Компонент: KSG PQ46 ELV 038 0455
Ревизия: 00038000 Серийный номер: VWZCZ000000000
Кодировка: 01910A0801860E763804941570084B0E703880
Мастерская #: WSC 00028 028 00001
VCID: 3260E6D1AD34403

Part No: 1K0 951 605 C
Компонент: LIN BACKUP HORN H03 1301

Компонент: NGS n.mounted

Компонент: IRUE n.mounted

2 Найдены неисправности:
01134 - Звуковой сигнал охранной сигнализации-H12
000 - -
Стоп-кадр:
Статус неисправности: 01100000
Приоритет неисправности: 4
Частота появления ошибки: 1
Индекс забывания: 184
Пробег: 133144 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 21:16:56

00625 - Сигнал скорости
004 - нет сигнала/связи
Стоп-кадр:
Статус неисправности: 01100100
Приоритет неисправности: 4
Частота появления ошибки: 1
Индекс забывания: 184
Пробег: 133144 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 21:16:56


-------------------------------------------------------------------------------
Адрес 52: Электроника двери переднего пассажира Label: 1K0-959-702-MIN2.clb
Part No: 1K0 959 702 K
Компонент: Tuer-SG 024 2365
Кодировка: 0000180
Мастерская #: WSC 00028 028 00001
VCID: 3776D7C54656A5B

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 53: Электромеханический стояночный тормоз
Не может быть достигнуто

-------------------------------------------------------------------------------
Адрес 56: Магнитола Label: 1K0-035-1xx-56.clb
Part No: 1K0 035 186 P
Компонент: Radio GR0 015 0019
Ревизия: 0001503S Серийный номер: VWZ2Z2E2577074
Кодировка: 0040400
Мастерская #: WSC 00028 028 00001
VCID: 336EE3D5522E49B

Неисправности не найдены.

-------------------------------------------------------------------------------
Адрес 76: Парковочный ассистент Label: 3C0-919-283.clb
Part No SW: 3C0 919 283 B HW: 3C0 919 283 B
Компонент: Parkhilfe 8-Kan 004 0011
Ревизия: 00004000 Серийный номер: 82930528806138
Кодировка: 0001014
Мастерская #: WSC 00028 028 00001
VCID: 285404B99BE83A3

1 неисправность:
01316 - Блок управления тормозов
004 - нет сигнала/связи
Стоп-кадр:
Статус неисправности: 01100100
Приоритет неисправности: 4
Частота появления ошибки: 1
Индекс забывания: 184
Пробег: 133144 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 21:17:21


Конец -------------------------------------------------------------------

Не работает руль ...пишет нет сигнала датчика скорости ......
Пока я в тупике что делать дальше.
Проверил преды ...со стороны пассажира нашел сгоревший (вот на фото)
Прокатился ....не работает руль и нет абс.
Так же очень нужна схема предохранителей по всем блокам .... (скачал бы сам но инэт не айс0
Да чуть не забыл ....пред я менял но как только вкл. зажигания то пошел дым от него и он опять сгорает.
Я так понимаю после такого только в обрыв?
Еще нашел сгоревший пред вот здесь .... за что он отвечает не веда но после замены не сгорает .

[pashustic]

slavik049
Общий скан дай а не обрезки. Сча решим

[aprimerov]

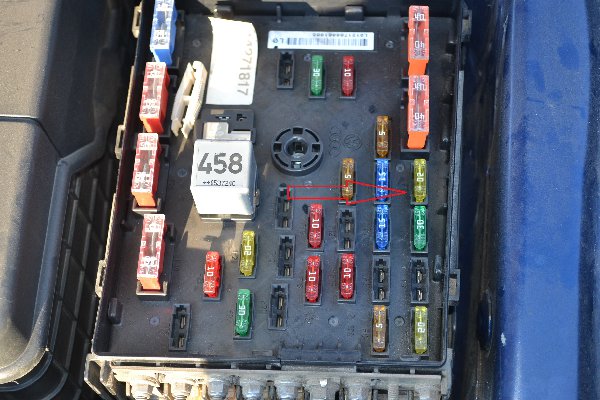

на первой фото в моторном отсеке вынимай пред под номером 1 (отмечен на фото стрелкой)
Блок управления мультимедийной системы - J650-
и вставляй в третье гнездо которое пустое.
Высокочастотный​ звуковой​ сигнал​ - H2-
Низкочастотный​ звуковой​ сигнал - H7-
Блок управления бортовой сети -J519-

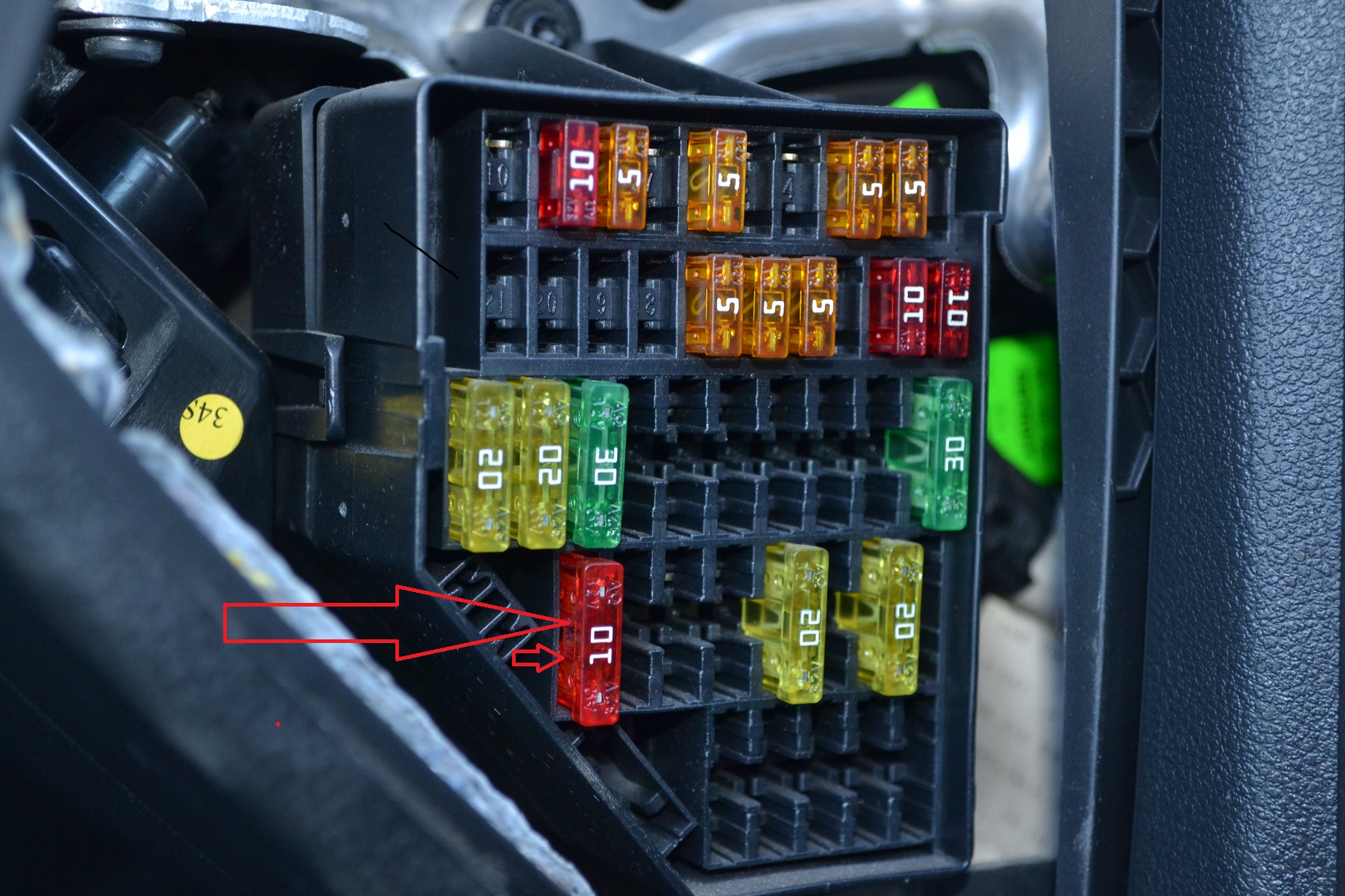

На второй фото пред 39 передняя панель со стороны переднего пассажира, до апреля 2008 года
Регулятор​ подогрева​ сиденья​ водителя -E94-2)
Регулятор​ подогрева​ сиденья​ переднего​ пассажира -E95-2)
Выключатель​ с​ регулятором​ обогрева​ заднего​ левого​ сиденья -E128-2)
Выключатель​ с​ регулятором​ обогрева​ заднего​ правого сиденья -E129-2)
Блок​ управления​ Climatronic - J255-
Блок управления климатической установки - J301-
Реле зарядки второй АКБ -J713-
Нагревательный​ резистор​ левого​ жиклера​ омывателя - Z20-
Нагревательный​ резистор​ правого​ жиклера​ омывателя - Z21

[slavik049]

aprimerov
Спасибо что ответил !...только не совсем понял в какое гнездо вставлять тот что стрелкой указан ..ниже в пустое гнездо ?

[aprimerov]

aprimerov
Спасибо что ответил !...только не совсем понял в какое гнездо вставлять тот что стрелкой указан ..ниже в пустое гнездо ?

в гнездо которое ниже там маркировка есть F3
расположение предов http://yadi.sk/d/SKH31jZRMQpSu

[pashustic]

на первой фото в моторном отсеке вынимай пред под номером 1 (отмечен на фото стрелкой)Блок управления мультимедийной системы - J650- и вставляй в третье гнездо которое пустое.Высокочастотный​ звуковой​ сигнал​ - H2-Низкочастотный​ звуковой​ сигнал - H7-Блок управления бортовой сети -J519-На второй фото пред 39 передняя панель со стороны переднего пассажира, до апреля 2008 годаРегулятор​ подогрева​ сиденья​ водителя -E94-2)Регулятор​ подогрева​ сиденья​ переднего​ пассажира -E95-2)Выключатель​ с​ регулятором​ обогрева​ заднего​ левого​ сиденья -E128-2)Выключатель​ с​ регулятором​ обогрева​ заднего​ правого сиденья -E129-2)Блок​ управления​ Climatronic - J255-Блок управления климатической установки - J301-Реле зарядки второй АКБ -J713-Нагревательный​ резистор​ левого​ жиклера​ омывателя - Z20-Нагревательный​ резистор​ правого​ жиклера​ омывателя - Z21

Пока это не причем.
Отвалился абс и блок тормоза
Смотреть пред SD2 . Если целый то смотреть напругу с нижних губок уходящую( иголку к тестеру на изоленту, второй щуп на корпус)
Дальше будем разбираться.

[SEAT]

slavik049

на приборке высветилась огромная "опа" и куча ошибок !

опачки!и не трутся?

[slavik049]

slavik049

на приборке высветилась огромная "опа" и куча ошибок !

опачки!и не трутся?

Привет дружище нееее какоой там ... пока все ху...во!

[slavik049]

pashustic Привет ... очень ценна вся ваша помощь ! Подскажи хоть где этот пред стоит то ?
Вот блок тормоза отвалился а ручник работает .Так и должно?

[SEAT]

slavik049
какой-то пред спалил,похоже завтра с утреца выдирать по одному и проверять.разберёшься,не маленький
ты не обновил машинку ещё,всё та же?

[slavik049]

aprimerov
На втором фото ....сгорает пред указанный стрелкой . не знаешь за что отвечает?

[slavik049]

slavik049
какой-то пред спалил,похоже завтра с утреца выдирать по одному и проверять.разберёшься,не маленький
ты не обновил машинку ещё,всё та же?

Да где то короткое сидит ....будем копать !
Машиной пока очень доволен ( пока не коротнул все ) на туарег не хватает а на остальном не хочу .

[aprimerov]

На второй фото пред 39 передняя панель со стороны переднего пассажира, до апреля 2008 года

Регулятор​ подогрева​ сиденья​ водителя -E94-2)
Регулятор​ подогрева​ сиденья​ переднего​ пассажира -E95-2)
Выключатель​ с​ регулятором​ обогрева​ заднего​ левого​ сиденья -E128-2)
Выключатель​ с​ регулятором​ обогрева​ заднего​ правого сиденья -E129-2)
Блок​ управления​ Climatronic - J255-
Блок управления климатической установки - J301-
Реле зарядки второй АКБ -J713-
Нагревательный​ резистор​ левого​ жиклера​ омывателя - Z20-
Нагревательный​ резистор​ правого​ жиклера​ омывателя - Z21

2) только а/м до апреля 2006 года

[pashustic]

Вот блок тормоза отвалился а ручник работает .Так и должно?

Если он в кане не определяется, то ,сча глянул по схеме. Именно он висит.ТАкже у тебя абс не определяется.
Верхний ряд пасс стороны. Второй справа.

[pashustic]

А вообще
По абс : SB2 , SD2, SD17
по ручнику : SD2 управленческий , SC29, SC30- силовые( отпадают , так как ручник работает)

[slavik049]

А вообще
По абс : SB2 , SD2, SD17
по ручнику : SD2 управленческий , SC29, SC30- силовые( отпадают , так как ручник работает)

Паша огромное спасибо за инфу . буду смотреть по результату отпишусь .(только сука работа мешает на пару дней отлажить придется)

[slavik049]

И так подведем итоги самой темы и проблемы. (может столкнуться каждый).
При постановке сигналов ....один оказался замкнутым после проверки )....в следствии чего сгорели 3 предохранителя.
под капотом ...и с пассажирской стороны(на фото указаны ) в следствии чего куча ошибок и потеря нервом ! Очконул я не по детски ...
Но благодаря нашему форуму на котором полно хороших людей( Паша просто гений) .....проблема решена .
Вывод ; лахонулся по полной (не проверив поставил) а по машине даволен очередной раз ...не один блок не сгорел !
Всем удачи на дороге и в жизни.
Не одной ошибки больше нет .

[pashustic]

При постановке сигналов ....один оказался замкнутым после проверки )....в следствии чего сгорели 3 предохранителя.под капотом ...и с пассажирской стороны(на фото указаны ) в следствии чего куча ошибок и потеря нервом ! Очконул я не по детски ...

следствии чего сгорели 3 предохранителя.

.не один блок не сгорел !

Бедный блок бортовой сети. Что он испытал Но сцуко живучий!
Ответ на твою проблему был в втором моем посте.

[shlerik]

косорукий не чего было лезть
