распиновка приборки сине-красная mfa+

[ScalseR]

доброго времени суток, вопрос в следующем. Перепаял в приборке светодиоды. На какие ноги разьемов можно подать 12в чтобы проверить подсветку? не подключая к авто.

[ScalseR]

никто не делал?

[Alemania]

viewtopic.php?f=54&t=2675

[ScalseR]

http://b6club.ru/viewtopic.php?f=54&t=2675

эту тему давно изучил вдоль и поперек. Нет там ни слова на какие контакты разьема подать питание, дабы проверить приборку на столе. Не хочу разбирать/собирать панель авто для проверки.

[Alemania]

http://b6club.ru/viewtopic.php?f=54&t=2675

эту тему давно изучил вдоль и поперек. Нет там ни слова на какие контакты разьема подать питание, дабы проверить приборку на столе. Не хочу разбирать/собирать панель авто для проверки.

По разблядовке явно не видно на какие клеммы приходит напряжение подсветки шкал

Код: Выделить всё

Разъём, 36-контактный -T36- :
1 -  Электропитание, кл. 15
2 -  Электропитание, кл. 30
3 -  не используется
4 -  не используется
5 -  Контрольная лампа низкого уровня тормозной жидкости
6 -  Контрольная лампа электрического стояночного/ручного тормоза
7 -  не используется
8 -  не используется
9 -  не используется
10 -  не используется
11 -  не используется
12 -  Диагностический интерфейс шин данных, шина CAN-комбинация приборов, Low
13 -  Диагностический интерфейс шин данных, шина CAN-комбинация приборов, High
14 -  Экранирование шины CAN комбинации приборов
15 -  Пробуждающий провод шины CAN комбинации приборов
16 -  Датчик уровня топлива (полн.), только для а/м с полным приводом
17 -  Датчик уровня топлива (полн.)
18 -  Датчик уровня топлива (пуст.)
19 -  Клемма 31
20 -  не используется
21 -  не используется
22 -  Датчик износа тормозных колодок переднего левого колеса
23 -  Датчик уровня топлива (пуст.), только для а/м с полным приводом
24 -  не используется
25 -  Контрольная лампа давления масла
26 -  Датчик уровня и температуры масла
27 -  не используется
28 -  Сигнал скорости, выход блока управления сдвижного люка, блок управления с дисплеем радионавигационной системы
29 -  не используется
30 -  не используется
31 -  не используется
32 -  не используется
33 -  Клемма 31, масса датчика
34 -  Контрольная лампа низкого уровня жидкости в бачке стеклоомывателя
35 -  Контрольная лампа температуры ОЖ и сигнализатора низкого уровня ОЖ
36 -  Датчик температуры наружного воздуха


[ScalseR]

1 и 2 контакт при подаче питания - приборка молчит.

[Alemania]

массу еще надо..аднако..на 19 и 33

[ScalseR]

массу еще надо..аднако..на 19 и 33

то есть на 1 и 2 подаем 12в а на 19 и 33 массу?

[Alemania]

ну так естессно. Клемма 30 - постоянно 12 вольт клемма 15 - 12 вольт при зажигании.

[ScalseR]

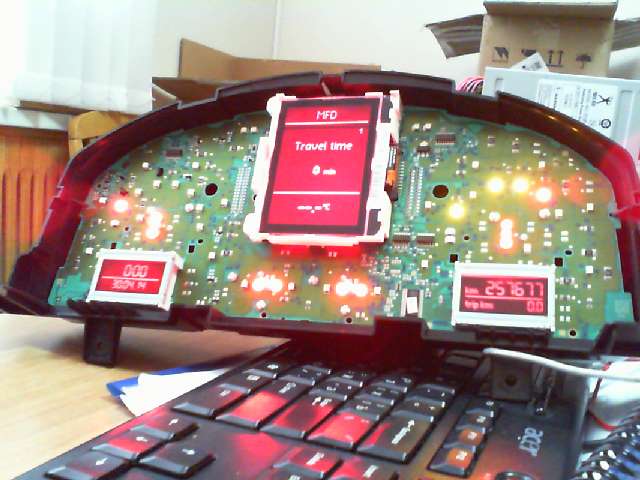

По совету Alemania - все подключил приборка завелась, подсветка стрелок и дисплеи заработали, за что ему огромное спасибо. Осталось найти какой контакт отвечает за подсветку приборов.

[ScalseR]

неужели подсветка включается по CAN шине?

[demainst]

неужели подсветка включается по CAN шине?

А как-же, если КАН приходит, зачем лишние провода тянуть?

[ScalseR]

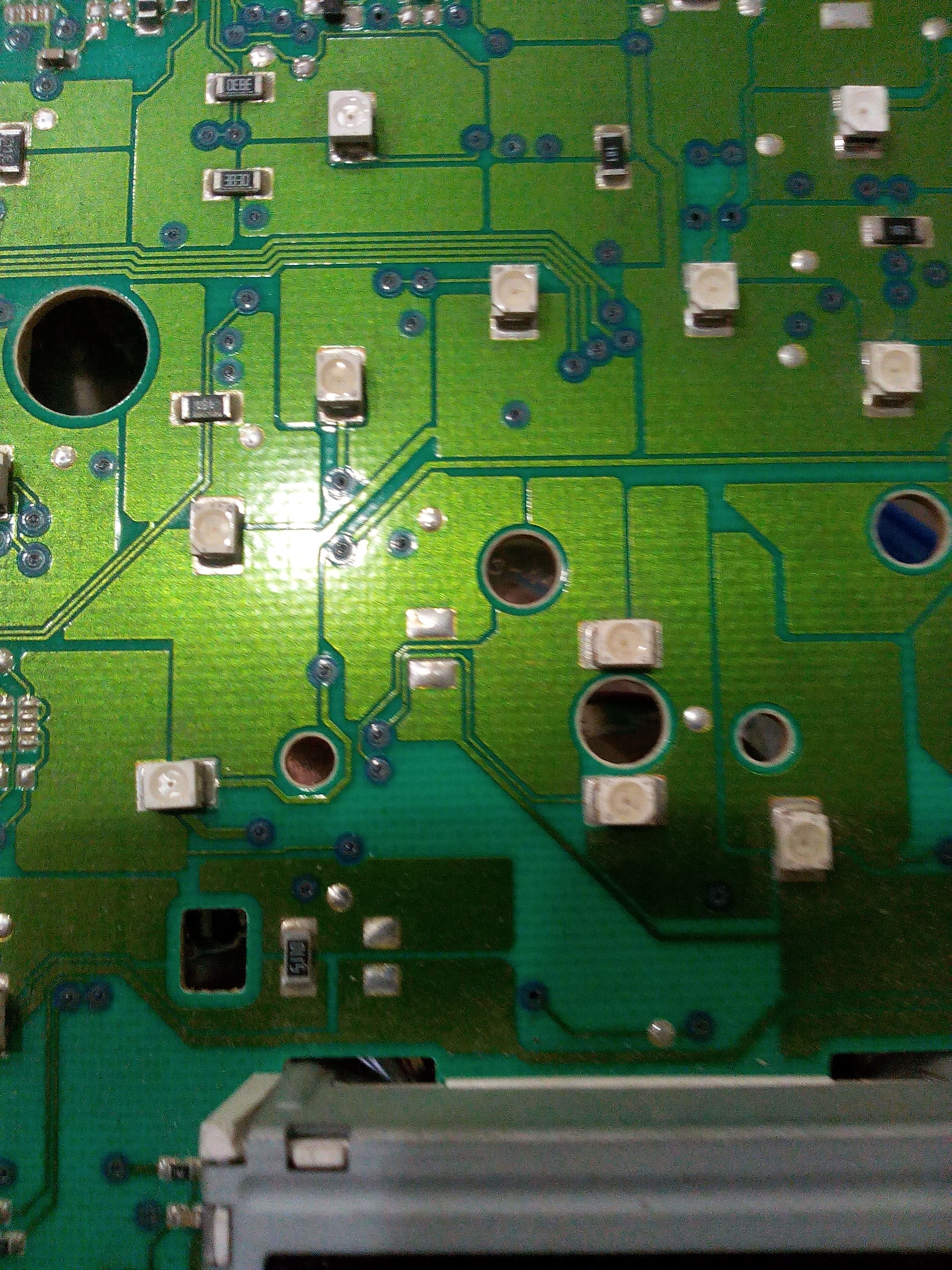

теперь столкнулся с другой проблемой, на подсветку стрелок впаял smd 3528 красные, при сборке панели оказалось что их свечения недостаточно для нормального подсвета, стрелки получились очень тусклые. Выпаял красные диоды, впаял белые причем полярность идентична тому как были красные - итог ни один не светит. Что может быть за фигня. Есть у кого нить хорошая фотка как расположены диоды подсветки стрелок, именно куда направлены срезы. Хочу еще раз себя проверить, так впаял или нет.

[pashustic]

ScalseR
А перед пайкой нужно было сделать фото приборки..срезов

[ScalseR]

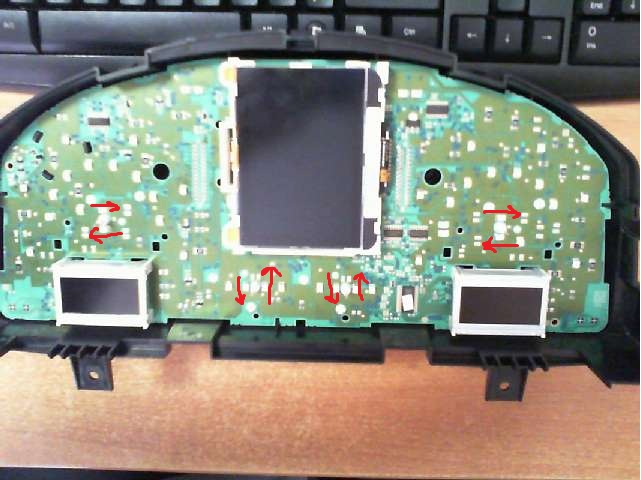

понятное дело, но паял же как и красные стояли(вроде как) а они горели. Так что остается только ждать спасительное фото, посмотреть где я прокосячил. Отметил красными стрелками как у меня в данный момент запаяны. где направление стрелки - это куда смотрит скос на диоде.

[Alemania]

а мультиметром померить куда приходит плюс минус на плате и прозвонить светодиод на плюс минус ?

[demainst]

теперь столкнулся с другой проблемой, на подсветку стрелок впаял smd 3528 красные, при сборке панели оказалось что их свечения недостаточно для нормального подсвета, стрелки получились очень тусклые. Выпаял красные диоды, впаял белые причем полярность идентична тому как были красные - итог ни один не светит. Что может быть за фигня. Есть у кого нить хорошая фотка как расположены диоды подсветки стрелок, именно куда направлены срезы. Хочу еще раз себя проверить, так впаял или нет.

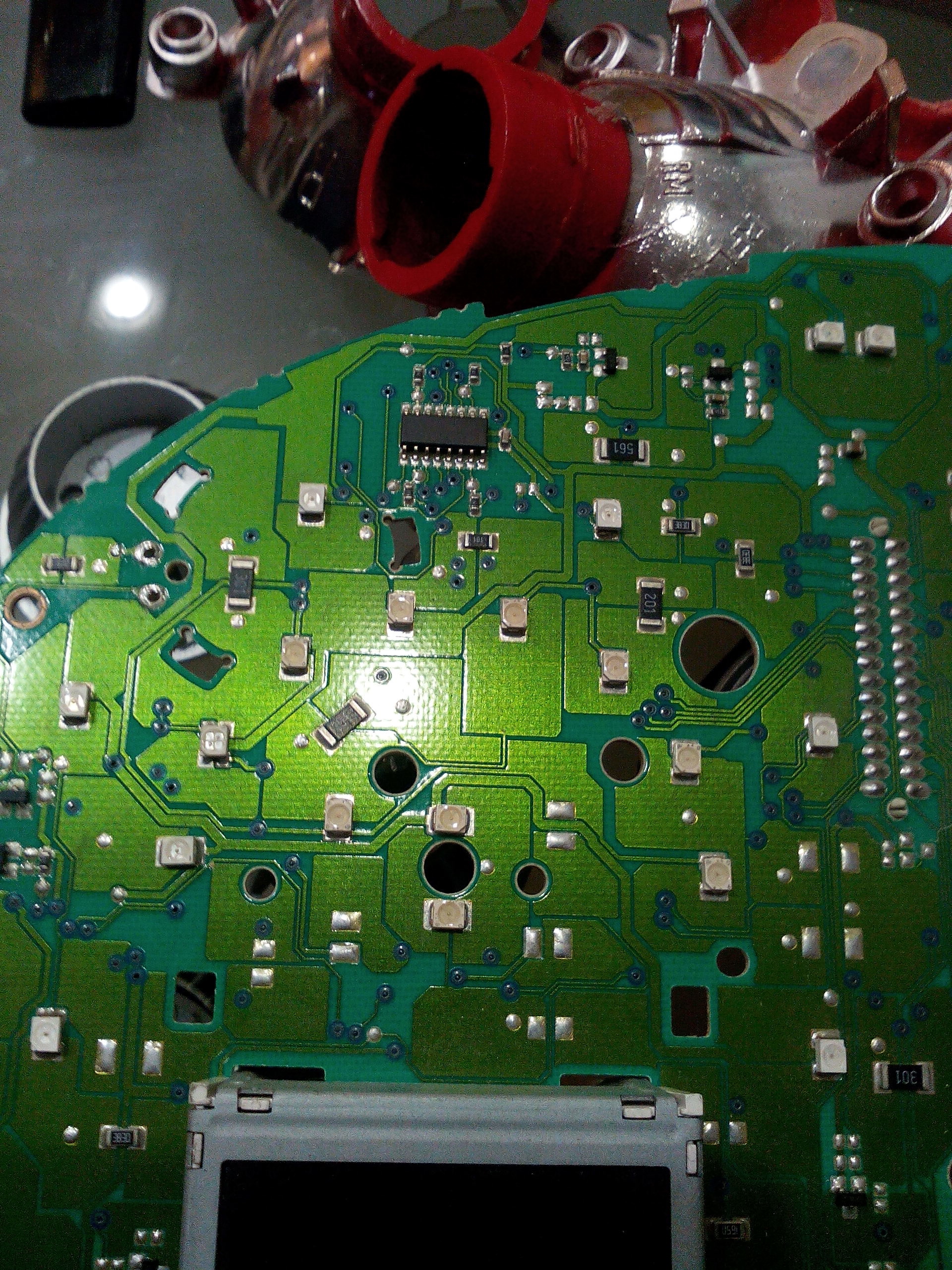

А стрелки то зачем трогал? Они же и так красные были Не МФА, но может поможет...

[ScalseR]

спасибо, думал обновить может ярче будет, а оказалось диоды из ленты не светят.

[ScalseR]

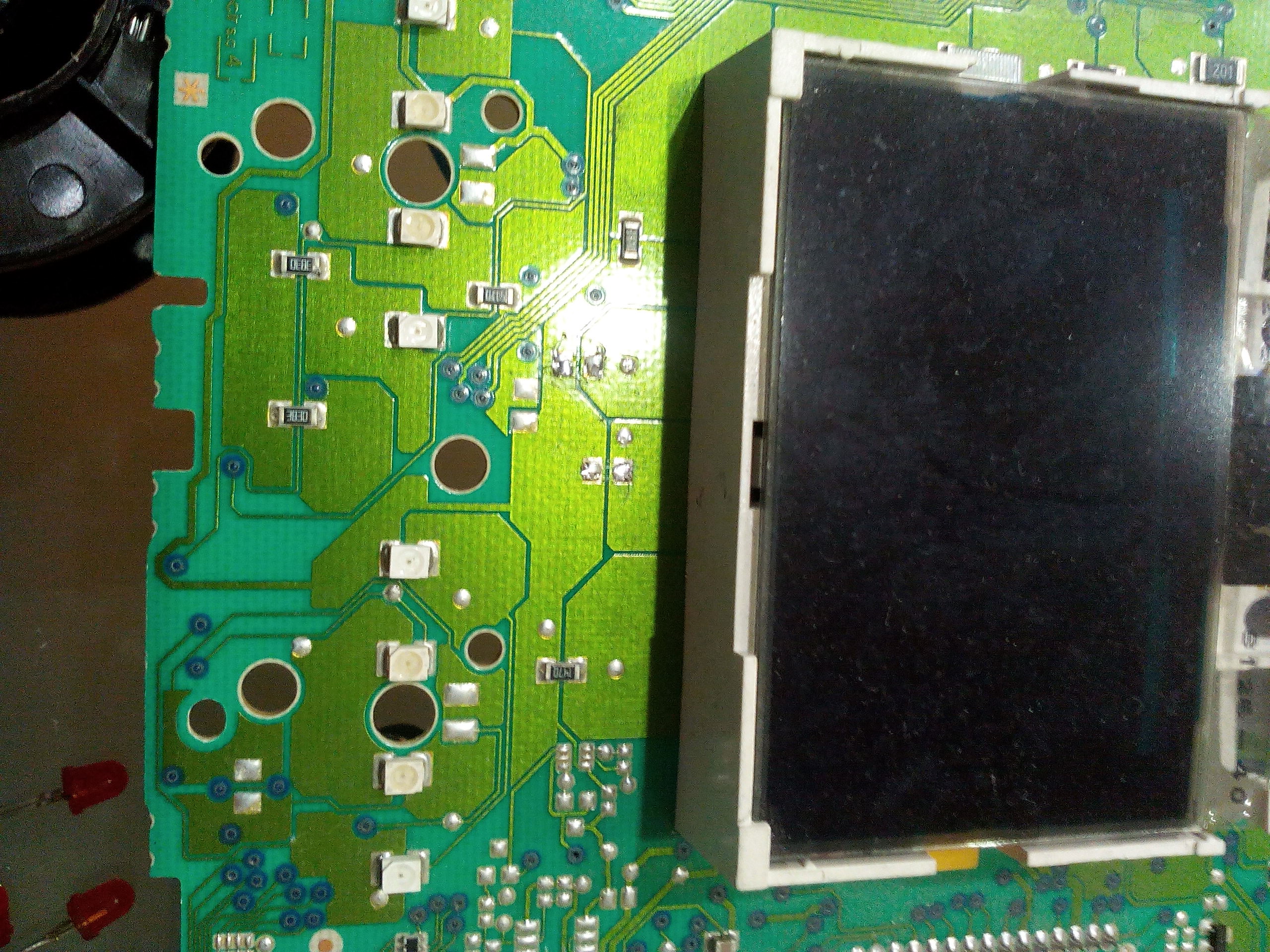

Выложу направление диодов подсветки стрелок, а то в личке спрашивают. Может еще кому поможет. Так как MFA+ приборка и поливинка MFA которую фотки выложили немного отличаются.

[zubayr77]

Подскажите ,если поменять плату ту что на фото ,надо что то прописывать шнурком?

Отправлено с моего SM-N9005 через Tapatalk

[demainst]

Подскажите ,если поменять плату ту что на фото ,надо что то прописывать шнурком?

Отправлено с моего SM-N9005 через Tapatalk

На каком фото? Какую плату на какую поменять?
